Áp tô mát (MCB) là gì? Vai trò của MCB trong bảo vệ hệ thống điện

Áp tô mát (MCB – Miniature Circuit Breaker), hay còn gọi là cầu dao tự động, là thiết bị điện hạ thế dùng để ngắt mạch khi xảy ra quá tải hoặc ngắn mạch. Nhờ thiết kế nhỏ gọn, tái sử dụng nhiều lần và ứng dụng linh hoạt trong cả dân dụng lẫn công nghiệp, MCB ngày càng trở thành giải pháp bảo vệ hệ thống điện phổ biến tại Việt Nam.

---

Giới thiệu về áp tô mát (MCB)

Áp tô mát (MCB – Miniature Circuit Breaker) hay còn gọi là cầu dao tự động. Đây là thiết bị đóng cắt điện hạ thế, có nhiệm vụ tự động ngắt mạch khi dòng điện vượt quá ngưỡng an toàn. So với cầu chì truyền thống, MCB có nhiều ưu điểm: có thể tái sử dụng nhiều lần, thao tác đơn giản và tích hợp cơ chế bảo vệ hiện đại.

Nhờ những đặc điểm này, MCB được dùng rộng rãi trong cả hệ thống điện dân dụng như nhà ở, chung cư, văn phòng. Đồng thời, nó cũng hiện diện trong hệ thống điện công nghiệp như nhà máy, khu sản xuất và tòa nhà thương mại.

MCB giúp ngăn ngừa cháy nổ, bảo vệ thiết bị điện và đảm bảo an toàn cho con người. Bên cạnh đó, nó còn góp phần duy trì hiệu suất vận hành ổn định.

Tại Việt Nam, nhu cầu về MCB tăng mạnh nhờ sự phát triển của tự động hóa và các khu công nghiệp hiện đại. Từ nhà máy thép, dệt may đến trung tâm thương mại quy mô lớn, MCB đã trở thành giải pháp bảo vệ hệ thống điện không thể thiếu.

Xem thêm: Nguyên lý hoạt động của MCB

Phân loại áp tô mát (MCB)

Áp tô mát (MCB) không chỉ có một loại duy nhất mà được chia thành nhiều dạng khác nhau tùy theo cấu tạo, chức năng hay khả năng hoạt động. Việc nắm rõ các loại MCB sẽ giúp người dùng dễ dàng lựa chọn thiết bị phù hợp nhất với nhu cầu sử dụng thực tế. Dưới đây là những cách phân loại phổ biến:

Phân loại theo cấu tạo:

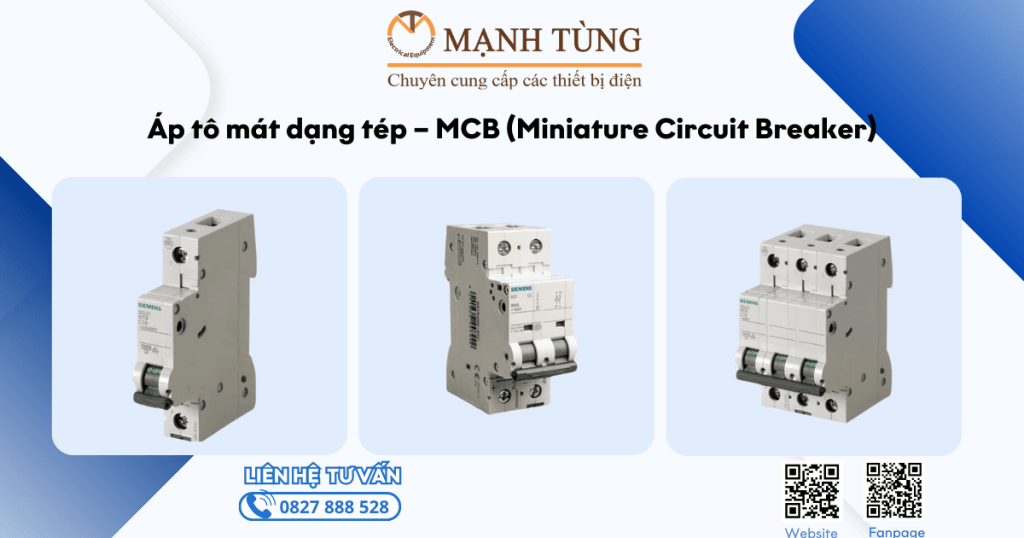

Áp tô mát dạng tép – MCB (Miniature Circuit Breaker):
Chủ yếu được sử dụng trong dân dụng để bảo vệ quá tải và ngắn mạch cho các hệ thống điện nhỏ như nhà ở, văn phòng, chung cư. Ưu điểm nổi bật là kích thước nhỏ gọn, dễ dàng lắp đặt và giá thành hợp lý.

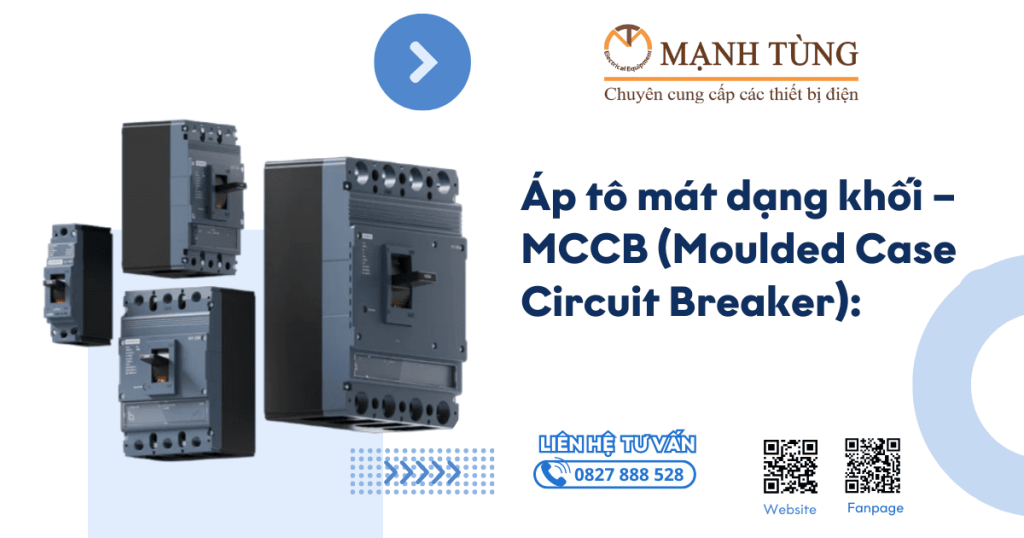

Áp tô mát dạng khối – MCCB (Moulded Case Circuit Breaker):
Thường dùng trong công nghiệp và thương mại với khả năng chịu dòng điện lớn, từ vài chục đến hàng nghìn ampe. MCCB thích hợp cho nhà máy, khu công nghiệp hoặc tòa nhà quy mô lớn. Ngoài bảo vệ quá tải và ngắn mạch, thiết bị này còn có thể tích hợp thêm chức năng chống dòng rò và bảo vệ sụt áp.

Phân loại theo khả năng chỉnh dòng:

• Không chỉnh dòng: Có dòng định mức cố định, phổ biến ở các loại MCB dân dụng.
• Có chỉnh dòng: Cho phép điều chỉnh dòng định mức trong một khoảng nhất định, thường thấy ở MCCB và ACB.

Phân loại theo số pha/ số cực:

• MCB 1 cực (1P) hoặc 1 pha + trung tính (1P+N – 2 cực) cho hệ thống điện một pha.
• MCB 2 cực (2P) cho mạch hai pha.
• MCB 3 cực (3P) cho hệ thống ba pha.
• MCB 3 pha + trung tính (3P+N – 4 cực) hoặc 4 cực (4P) cho hệ thống điện ba pha có dây trung tính.

Phân loại theo chức năng:

Áp tô mát thường (MCB/MCCB): Bảo vệ mạch điện, dây dẫn và thiết bị trước quá tải hoặc ngắn mạch.

Áp tô mát chống rò:

• RCCB (Residual Current Circuit Breaker): Chống dòng rò dạng tép.
• RCBO (Residual Current Circuit Breaker with Overcurrent Protection): Kết hợp chống dòng rò và bảo vệ quá tải.
• ELCB (Earth Leakage Circuit Breaker): Dạng khối, vừa chống dòng rò vừa bảo vệ quá tải.

Phân loại theo dòng cắt ngắn mạch:

• Dòng cắt thấp (<10kA): Phù hợp với nhà ở và văn phòng nhỏ.
• Dòng cắt trung bình (10kA – 30kA): Được dùng trong nhà xưởng nhỏ hoặc hệ thống thương mại.
• Dòng cắt cao (>30kA): Áp dụng cho công nghiệp nặng hoặc trạm biến áp, nơi yêu cầu khả năng bảo vệ đặc biệt cao.

Đặc điểm nổi bật của áp tô mát (MCB)

MCB không chỉ là thiết bị bảo vệ mà còn mang lại nhiều lợi ích vượt trội nhờ thiết kế và công nghệ hiện đại. Dưới đây là các đặc điểm nổi bật của áp tô mát:

Nguyên lý hoạt động

MCB hoạt động dựa trên hai cơ chế chính:

• Cảm biến nhiệt: Một dải lưỡng kim (bimetal) giãn nở khi dòng điện vượt quá ngưỡng định mức, kích hoạt ngắt mạch trong trường hợp quá tải.
• Cảm biến từ: Một cuộn dây điện từ phản ứng tức thời với dòng ngắn mạch, ngắt mạch trong vòng 0.01-0.1 giây.

Nhờ cơ chế kép này, MCB bảo vệ hệ thống điện nhanh chóng và chính xác, giảm thiểu thiệt hại cho thiết bị.

Thông số kỹ thuật tiêu biểu

MCB có nhiều loại với thông số đa dạng, phù hợp cho từng ứng dụng. Dưới đây là bảng thông số kỹ thuật tham khảo:

Model	Dòng định mức (In)	Điện áp (Ue)	Khả năng cắt (Icu)	Tính năng
Siemens 5SY	6A – 63A	230/400V	10kA	Bảo vệ quá tải, ngắn mạch
Schneider Acti9	2A – 125A	240/415V	15kA	Tích hợp đèn báo
ABB S200	0.5A – 63A	230/400V	6-25kA	Độ bền cao, dễ lắp đặt

Ưu điểm nổi bật

• Kích thước nhỏ gọn: Dễ dàng lắp đặt trong tủ điện hoặc bảng điều khiển.
• Độ bền cao: Vòng đời trung bình 10.000 lần đóng cắt, tương đương 15-20 năm sử dụng.
• An toàn vượt trội: Ngắt mạch tự động, không cần can thiệp thủ công như cầu chì.
• Dễ bảo trì: Chỉ cần kiểm tra định kỳ, không yêu cầu thay thế thường xuyên.

Xem thêm: Tổng quan về áp tô mát (MCB)

---

Vai trò thực tế của áp tô mát (MCB) trong bảo vệ hệ thống điện

Áp tô mát (MCB) được ứng dụng rộng rãi trong nhiều lĩnh vực từ công nghiệp đến dân dụng. Dưới đây là các ví dụ cụ thể:

Trong tự động hóa công nghiệp

MCB bảo vệ các thiết bị quan trọng như động cơ, máy nén khí, dây chuyền sản xuất. Tại các nhà máy dệt may ở Bình Dương, MCB dòng 25A thường được sử dụng cho động cơ 3 pha 380V. Nhờ đó, hệ thống tránh được tình trạng quá tải trong giờ cao điểm và tăng hiệu suất vận hành lên tới 25% (theo Hiệp hội Dệt May Việt Nam – VITAS).

Trong tòa nhà thương mại và dân dụng

Các trung tâm thương mại lớn như Vincom Landmark 81 sử dụng MCB trong hệ thống chiếu sáng và điều hòa không khí. Với khả năng cắt dòng 10kA, MCB giúp bảo vệ an toàn khi xảy ra ngắn mạch do sét đánh – sự cố phổ biến trong mùa mưa tại TP.HCM.

Trong các khu công nghiệp lớn

Các khu công nghiệp như VSIP (Bắc Ninh) sử dụng MCB để bảo vệ hệ thống điện phân phối từ trạm trung thế xuống hạ thế. Điều này giúp giảm thiểu thời gian ngừng hoạt động do sự cố điện xuống dưới 2% (Theo thống kê từ Tổng công ty Điện lực Việt Nam (EVN)).

---

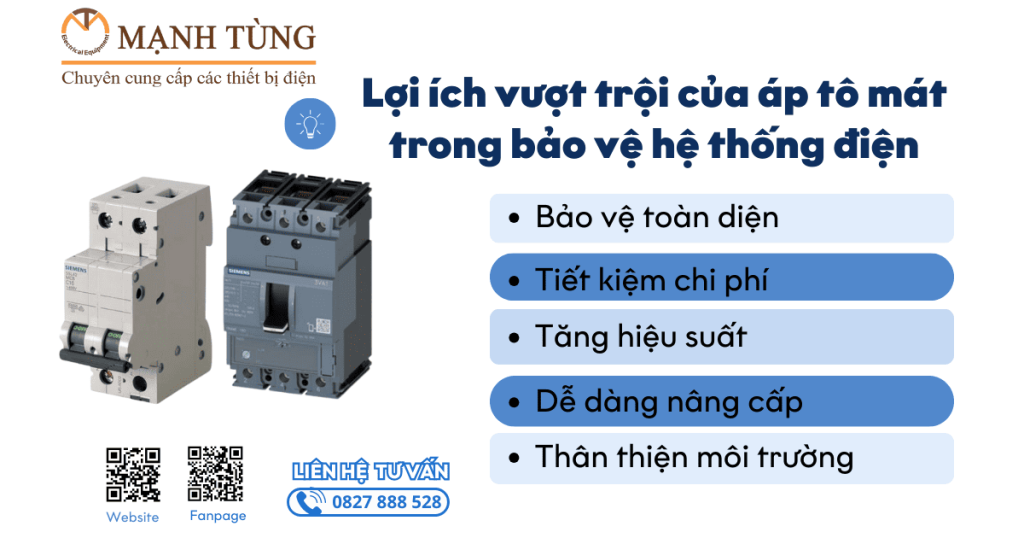

Lợi ích vượt trội của áp tô mát trong bảo vệ hệ thống điện

Sử dụng áp tô mát (MCB) mang lại nhiều lợi ích thiết thực cho cả doanh nghiệp và kỹ sư tại Việt Nam.
Dưới đây là những giá trị nổi bật:

• Bảo vệ toàn diện: Ngăn chặn cháy nổ do quá tải, ngắn mạch, bảo vệ tài sản và con người.
• Tiết kiệm chi phí: Giảm thiểu hỏng hóc thiết bị và chi phí sửa chữa so với hệ thống không có MCB.
• Tăng hiệu suất: Giúp hệ thống điện vận hành liên tục, đặc biệt trong môi trường công nghiệp khắc nghiệt.
• Dễ dàng nâng cấp: Tương thích với các giải pháp tự động hóa hiện đại như PLC hoặc IoT.
• Thân thiện môi trường: Không chứa vật liệu độc hại, tuân thủ tiêu chuẩn RoHS.

Ví dụ thực tế: Một nhà máy sản xuất tại Đồng Nai đã giảm 30% chi phí bảo trì hệ thống điện sau khi chuyển từ cầu chì sang MCB, theo báo cáo của Schneider Electric Việt Nam.

---

Kết luận

Áp tô mát (MCB) không chỉ là thiết bị điện công nghiệp thông thường mà còn là giải pháp tối ưu hóa để bảo vệ hệ thống điện trong bối cảnh tự động hóa ngày càng phát triển tại Việt Nam. Với vai trò ngắt mạch nhanh chóng, bảo vệ toàn diện, và khả năng ứng dụng linh hoạt, MCB đáp ứng nhu cầu từ các khu công nghiệp lớn đến hệ thống dân dụng. Trong xu hướng công nghiệp 4.0 năm 2025, việc đầu tư vào MCB chất lượng cao sẽ giúp doanh nghiệp nâng cao hiệu suất và an toàn vận hành.
