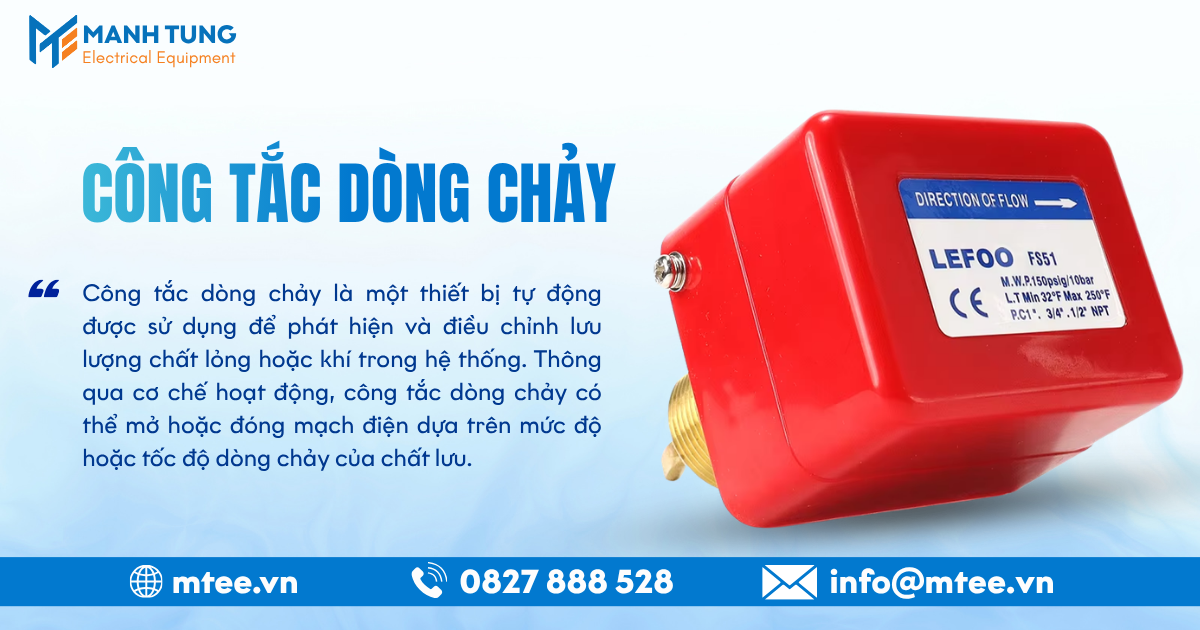

Công tắc dòng chảy là gì?

Công tắc dòng chảy là một thiết bị tự động được thiết kế để phát hiện sự di chuyển hoặc lưu lượng của chất lỏng hoặc khí trong hệ thống. Khi dòng chảy đạt tới một ngưỡng nhất định, công tắc sẽ hoạt động để mở hoặc đóng mạch điện, từ đó kiểm soát hoạt động của hệ thống liên quan. Thiết bị này đóng vai trò trung gian quan trọng trong việc quản lý và bảo vệ các hệ thống cấp nước, dẫn khí, xử lý chất thải, và nhiều ứng dụng công nghiệp khác.

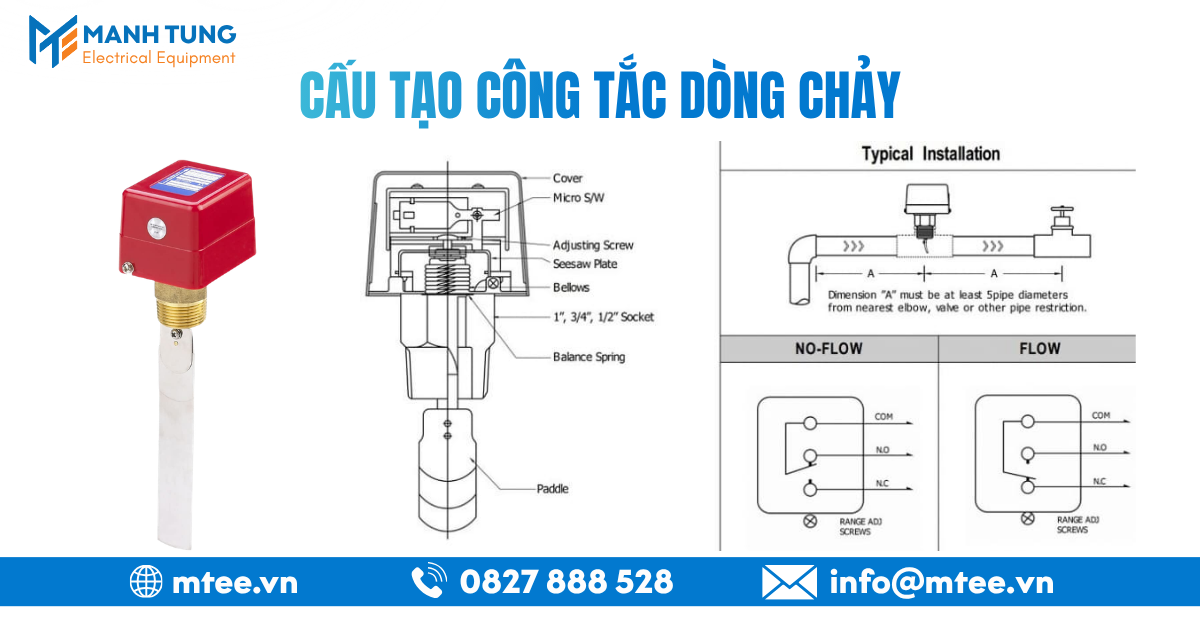

Cấu tạo công tắc dòng chảy

Công tắc dòng chảy (Flow Switch) là thiết bị cảm biến dùng để giám sát sự di chuyển của lưu chất (nước, khí, dầu…) trong đường ống. Khi phát hiện có hoặc không có dòng chảy, thiết bị sẽ gửi tín hiệu điều khiển đến hệ thống (như máy bơm, quạt, van…).

Công tắc dòng chảy có cấu tạo tương đối đơn giản nhưng rất hiệu quả, gồm các thành phần chính sau:

• • Thân thiết bị (housing): Là bộ phận bao bọc toàn bộ cơ cấu bên trong, thường được làm bằng đồng, inox hoặc nhựa, tùy thuộc môi trường sử dụng.
  • Phần tử cảm biến (sensor): Trực tiếp tiếp xúc với dòng chất lỏng, có thể là lá thép, cánh quạt hoặc cảm biến điện từ.
  • Cơ cấu công tắc (microswitch): Tiếp nhận tín hiệu cơ học từ cảm biến để chuyển thành tín hiệu điện.
  • Bộ phận điều chỉnh: Giúp người dùng thiết lập ngưỡng phát hiện dòng chảy phù hợp.
  • Cổng kết nối: Có thể là ren hoặc mặt bích, tùy vào kích thước đường ống.

Nhờ thiết kế bền bỉ, chịu áp tốt và vật liệu đa dạng, công tắc dòng chảy có thể làm việc hiệu quả trong nhiều môi trường: nước sạch, nước thải, dầu, dung dịch hóa chất hoặc khí nén.

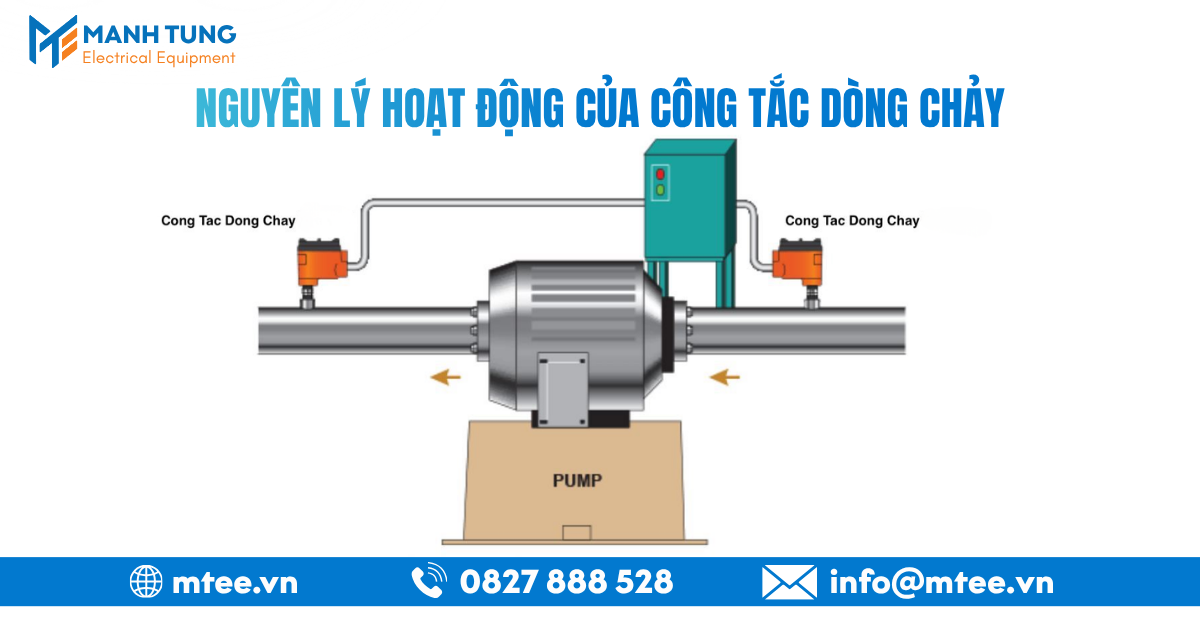

Nguyên lý hoạt động của công tắc dòng chảy

Nguyên lý hoạt động của công tắc dòng chảy dựa trên cơ chế cảm biến sẽ phản ứng khi dòng chảy vượt quá hoặc giảm xuống ngưỡng đã định trước. Khi dòng chảy đạt đến mức cài đặt, cảm biến sẽ kích hoạt bộ phận truyền động, từ đó mở hoặc đóng mạch điện để điều khiển các thiết bị khác như bơm, van hoặc hệ thống điều khiển trung tâm.

Cụ thể, quá trình hoạt động diễn ra qua các bước sau:

• • Phản ứng với dòng chảy: Cảm biến của công tắc dòng chảy sẽ cảm nhận sự biến đổi của dòng chảy như tốc độ hoặc thể tích.
  • Kích hoạt chuyển đổi: Khi dòng chảy vượt qua ngưỡng đã thiết lập, cảm biến sẽ gửi tín hiệu đến bộ phận truyền động.
  • Điều khiển thiết bị: Tín hiệu này sẽ kích hoạt hoặc ngắt mạch điện, từ đó điều chỉnh hoạt động của các thiết bị liên quan như mở van, bật/tắt bơm hoặc điều chỉnh các hệ thống tự động khác.

Có thể tóm tắt nguyên lý hoạt động của công tắc dòng chảy như sau:

• • Khi dòng chảy đạt hoặc vượt quá mức quy định, cảm biến sẽ kích hoạt cơ chế chuyển đổi trạng thái.
  • Trạng thái chuyển đổi này sẽ dẫn đến việc điều khiển các thiết bị phụ trợ trong hệ thống.
  • Khi dòng chảy giảm xuống dưới ngưỡng, cảm biến sẽ tự động trở về trạng thái ban đầu, đảm bảo hệ thống luôn vận hành trong giới hạn an toàn và hiệu quả.

Ví dụ: Trong hệ thống bơm nước, khi dòng nước ngừng chảy, công tắc dòng chảy sẽ ngắt điện để bảo vệ bơm khỏi chạy khô là một trong những nguyên nhân gây cháy động cơ phổ biến.

Trong tự động hóa công nghiệp, tín hiệu này có thể được truyền đến PLC hoặc SCADA để hiển thị cảnh báo, đồng thời kích hoạt các quy trình an toàn khác.

Lợi ích của công tắc dòng chảy

Công tắc dòng chảy đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất và độ an toàn của các hệ thống xử lý nước, khí và các hệ thống tự động hóa công nghiệp. Dưới đây là những lợi ích tiêu biểu của thiết bị này:

• • Giúp kiểm soát chính xác luồng chất lỏng hoặc khí: Công tắc dòng chảy giúp phát hiện chính xác sự thay đổi trong dòng chảy, từ đó tự động kích hoạt hoặc ngắt các thiết bị liên quan như bơm, van, hoặc hệ thống cảnh báo khi phát hiện sự cố hoặc trạng thái bất thường.
  • Tối ưu hóa năng lượng và tiết kiệm chi phí vận hành: Bằng cách tự động điều chỉnh hoạt động của các thiết bị dựa trên dòng chảy, công tắc dòng chảy giúp giảm thiểu lãng phí năng lượng và duy trì hoạt động hiệu quả, góp phần giảm chi phí vận hành lâu dài.
  • Nâng cao độ tin cậy của hệ thống: Các công tắc dòng chảy giúp phát hiện sớm các vấn đề như tắc nghẽn, rò rỉ hoặc quá tải, từ đó giảm thiểu rủi ro hỏng hóc và kéo dài tuổi thọ của các thiết bị liên quan.
  • Hỗ trợ tự động hóa và giảm thiểu nhân công: Trong các hệ thống tự động, công tắc dòng chảy hoạt động như một cảm biến trung gian, giúp giảm thiểu sự can thiệp thủ công, nâng cao hiệu quả vận hành và giảm thiểu sai sót do con người.

Ứng dụng của công tắc dòng chảy

Công tắc dòng chảy được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, trong đó phải kể đến các lĩnh vực chính như:

• • Hệ thống cấp nước: Kiểm soát nguồn cấp nước, tự động bật tắt máy bơm khi dòng chảy đạt yêu cầu.
  • Hệ thống xử lý nước thải: Phát hiện dòng chảy để điều chỉnh quá trình xử lý, tránh tràn hoặc thiếu hụt.
  • Hệ thống khí nén: Đảm bảo lưu lượng khí phù hợp cho các thiết bị và quy trình sản xuất.
  • Hệ thống làm mát và điều hòa không khí: Giám sát dòng chảy của chất làm mát hoặc khí lạnh.
  • Ngành công nghiệp hóa chất và dầu khí: Đảm bảo an toàn trong vận hành các hệ thống dẫn khí hoặc chất lỏng có tính ăn mỏng cao.

Ngoài ra, công tắc dòng chảy còn được dùng trong các hệ thống tự động hóa, hệ thống điều khiển, và các thiết bị đo lường nhằm nâng cao hiệu quả vận hành và giảm thiểu rủi ro do lỗi vận hành thủ công.

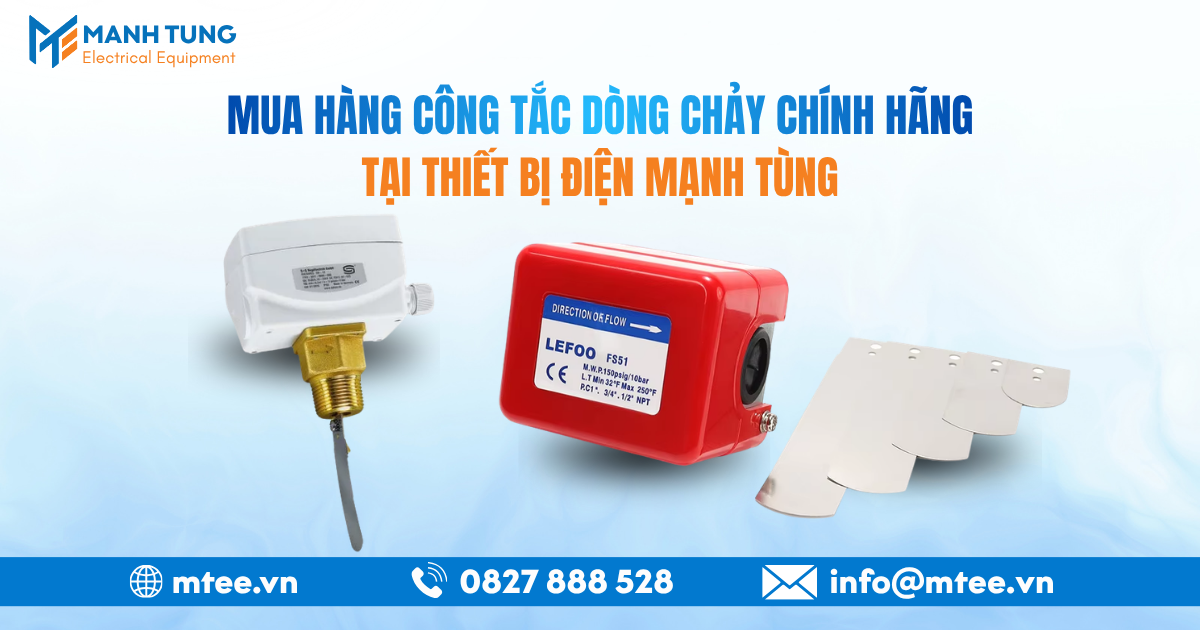

Mua công tắc dòng chảy ở đâu uy tín?

Tại Công ty Thiết Bị Điện Mạnh Tùng (MTEE), chúng tôi cung cấp sản phẩm chính hãng 100%, đáp ứng đầy đủ CO/CQ và chế độ bảo hành rõ ràng.

Với nhiều năm kinh nghiệm trong ngành tự động hóa và thiết bị điện công nghiệp, đội ngũ kỹ sư của chúng tôi sẽ tư vấn lựa chọn model phù hợp nhất cho dự án của bạn.

Khi mua hàng tại MTEE, khách hàng được:

• • Đảm bảo chính hãng, hàng mới, CO/CQ đầy đủ.
  • Hỗ trợ kỹ thuật tận tâm, từ lắp đặt, lập trình đến vận hành.
  • Giao hàng toàn quốc nhanh chóng, phù hợp cho mọi dự án công nghiệp.
  • Chính sách bảo hành & hậu mãi uy tín, giúp bạn yên tâm vận hành lâu dài.

Kết luận

Công tắc dòng chảy là thiết bị then chốt trong hệ thống tự động, mang lại nhiều lợi ích về hiệu quả và độ chính xác. Với xu hướng phát triển công nghệ ngày càng tiên tiến, các loại công tắc dòng chảy ngày càng đa dạng và tích hợp nhiều tính năng vượt trội hơn. Khi lựa chọn công tắc dòng chảy phù hợp, người dùng cần cân nhắc các yếu tố kỹ thuật và môi trường vận hành để đảm bảo hiệu quả hoạt động tối ưu. Như vậy, công tắc dòng chảy sẽ tiếp tục giữ vị trí quan trọng trong các hệ thống tự động hóa hiện đại, góp phần nâng cao hiệu quả và độ tin cậy của các quá trình sản xuất và quản lý.

---
