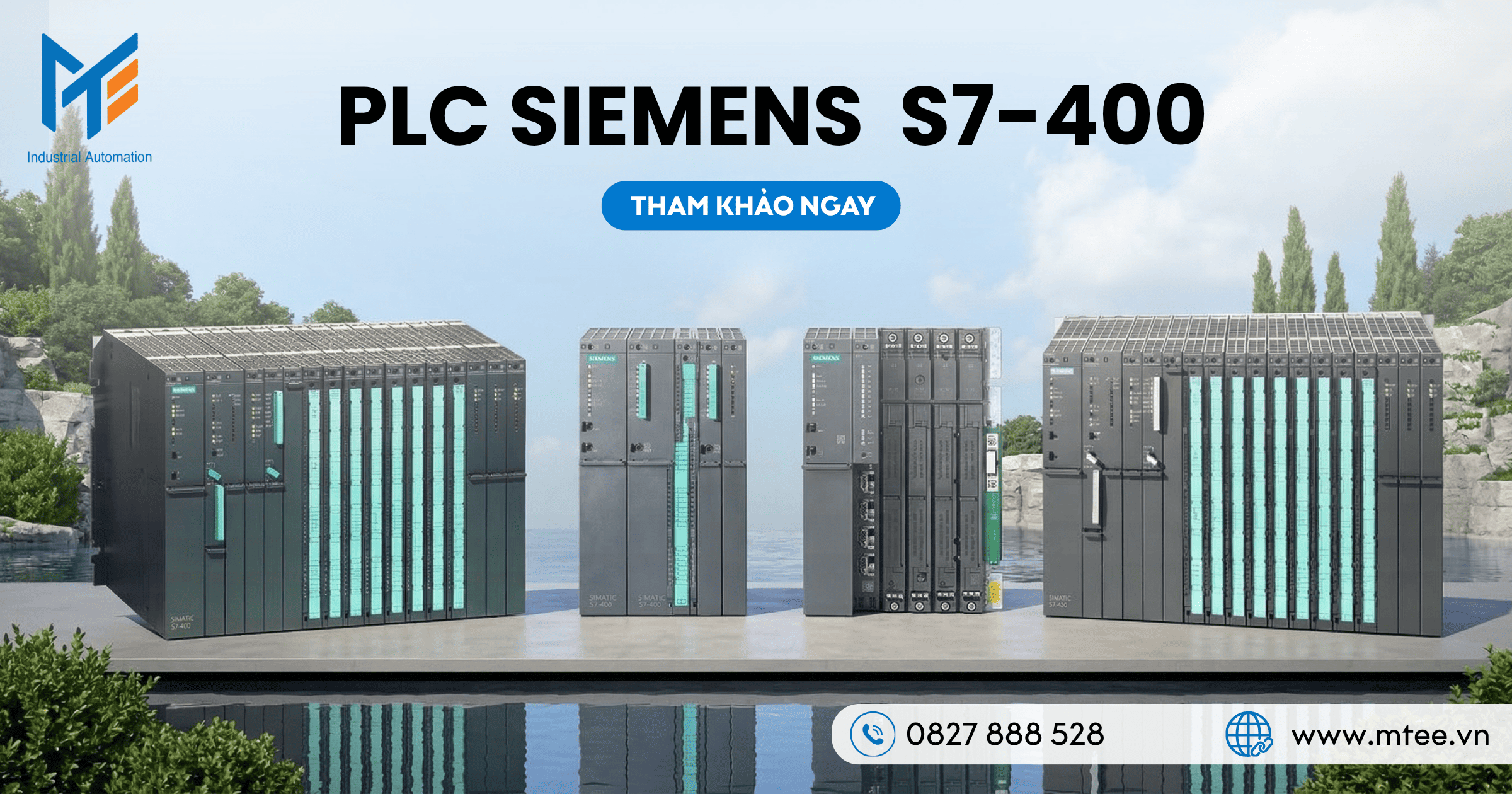

Giới thiệu tổng quan về PLC S7-400

Trong lĩnh vực tự động hóa quy trình và sản xuất công nghiệp quy mô lớn, tính ổn định và khả năng xử lý khối lượng dữ liệu khổng lồ là hai tiêu chí mang tính chất quyết định. Bất kỳ một sự cố dừng máy đột ngột nào cũng có thể gây ra thiệt hại hàng tỷ đồng và tiềm ẩn nguy cơ mất an toàn nghiêm trọng. Để giải quyết triệt để bài toán này, tập đoàn Siemens đã phát triển hệ thống điều khiển PLC S7-400.

Đây là nền tảng tự động hóa thuộc phân khúc cao cấp nhất của Siemens, được thiết kế chuyên biệt để vận hành những dây chuyền sản xuất phức tạp, đòi hỏi độ tin cậy tuyệt đối và liên tục suốt ngày đêm. PLC S7-400 mang đến cấu trúc lắp ráp dạng module cực kỳ linh hoạt, băng thông truyền tải dữ liệu nội bộ siêu tốc và khả năng mở rộng không giới hạn.

Xem thêm: Tổng quan về bộ lập trình Siemens PLC S7-400

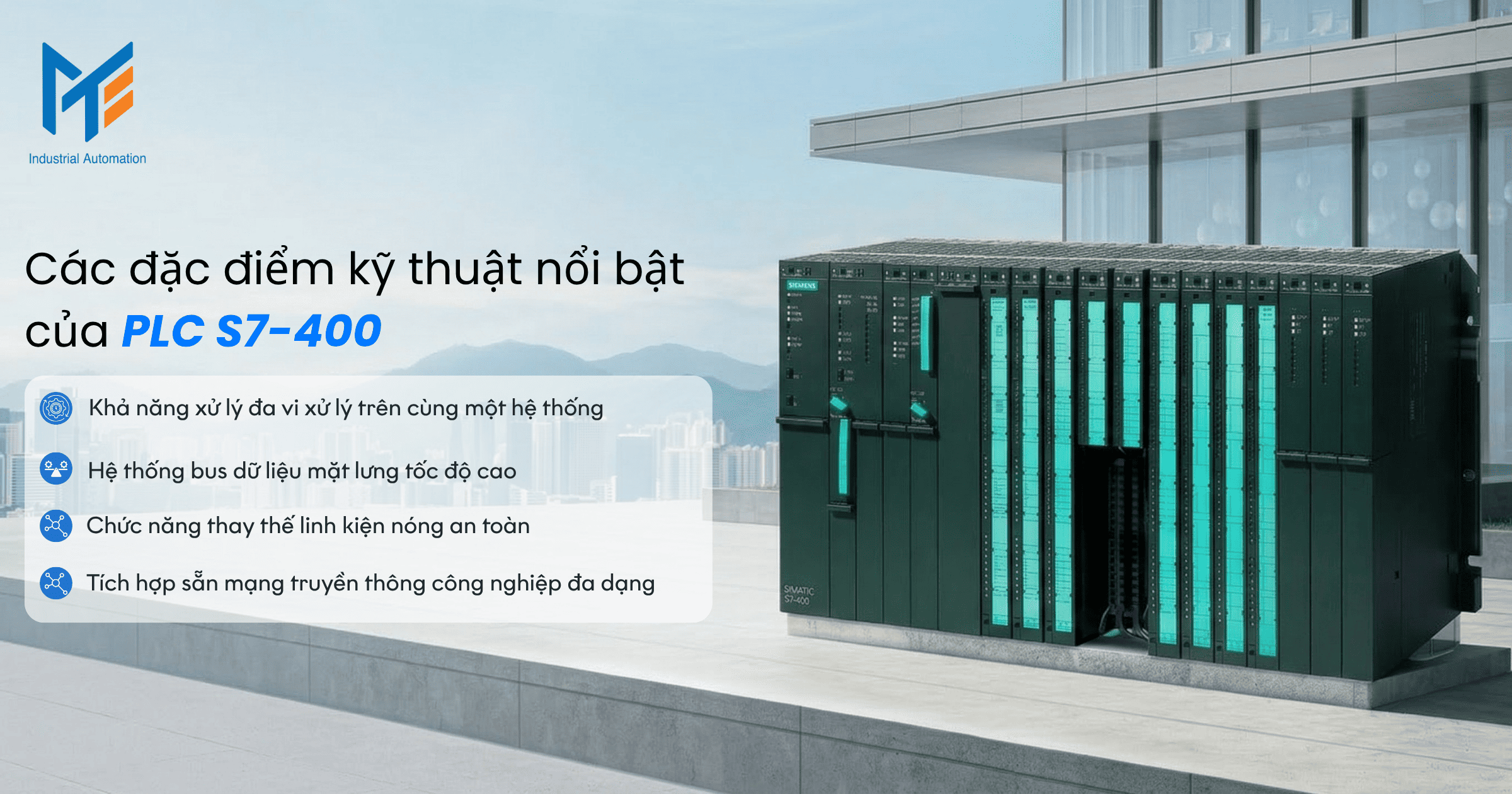

Các đặc điểm kỹ thuật nổi bật của PLC S7-400

Kiến trúc phần cứng của PLC S7-400 được xây dựng dựa trên những tiêu chuẩn công nghiệp khắt khe nhất, mang lại những tính năng vượt trội mà các dòng máy cỡ nhỏ không thể có được.

Khả năng xử lý đa vi xử lý trên cùng một hệ thống

Một trong những đặc điểm thiết kế độc đáo nhất của PLC S7-400 là tính năng Multicomputing. Tính năng này cho phép kỹ sư lắp đặt tối đa bốn khối CPU hoạt động song song trên cùng một thanh ray chính.

Khối lượng công việc khổng lồ của toàn bộ nhà máy sẽ được chia nhỏ và phân bổ cho từng vi xử lý đảm nhận. Một CPU có thể chuyên trách xử lý các thuật toán toán học phức tạp, trong khi CPU khác chuyên làm nhiệm vụ giao tiếp truyền thông. Cách bố trí này giúp tối ưu hóa thời gian quét vòng lặp, đảm bảo độ trễ của toàn hệ thống luôn ở mức cực thấp.

Hệ thống bus dữ liệu mặt lưng tốc độ cao

Để nhiều bo mạch có thể giao tiếp mượt mà trên cùng một thanh ray, Siemens trang bị cho nền tảng S7-400 một hệ thống bus dữ liệu mặt lưng cực kỳ mạnh mẽ. Hệ thống này bao gồm bus giao tiếp tín hiệu tiêu chuẩn và bus truyền dữ liệu tốc độ cao. Thiết kế song song này giúp các tín hiệu điều khiển thời gian thực không bị gián đoạn bởi các gói dữ liệu truyền thông dung lượng lớn, loại bỏ hoàn toàn hiện tượng nghẽn cổ chai dữ liệu trong tủ điện.

Chức năng thay thế linh kiện nóng an toàn

Trong các nhà máy hoạt động liên tục, việc ngắt điện toàn bộ tủ điều khiển chỉ để thay một bo mạch tín hiệu bị hỏng là điều tối kỵ. Khắc phục vấn đề này, cơ cấu cơ khí của PLC S7-400 hỗ trợ tháo lắp nóng các module. Kỹ thuật viên có thể trực tiếp rút một bo mạch lỗi ra khỏi thanh ray và cắm một bo mạch mới vào ngay trong lúc hệ thống vẫn đang được cấp điện. Cấu trúc chân cắm so le đảm bảo bo mạch không bị sốc điện, và CPU sẽ tự động nhận diện lại thiết bị mới mà không làm gián đoạn quy trình sản xuất đang diễn ra.

Tích hợp sẵn mạng truyền thông công nghiệp đa dạng

Bo mạch chủ của các khối điều khiển S7-400 luôn được tích hợp sẵn các cổng giao tiếp tiêu chuẩn công nghiệp. Từ các cổng truyền thông cơ bản như giao diện đa điểm MPI, mạng trường Profibus DP tốc độ cao, cho đến chuẩn mạng Ethernet công nghiệp Profinet tiên tiến nhất. Nền tảng kết nối toàn diện này giúp tủ điều khiển trung tâm dễ dàng thu thập tín hiệu từ hàng ngàn cảm biến phân tán, đồng bộ hóa thông số biến tần và báo cáo dữ liệu trực tiếp lên hệ thống quản lý điều hành cấp cao của nhà máy.

Các dòng sản phẩm PLC S7-400 phổ biến hiện nay

Nhằm tối ưu hóa chi phí đầu tư cho từng quy mô dự án cụ thể, dải sản phẩm CPU của hệ thống S7-400 được phân chia thành hai nhánh chính: nhánh vi xử lý tiêu chuẩn phục vụ sản xuất chung và nhánh vi xử lý dự phòng phục vụ các quy trình không được phép dừng máy.

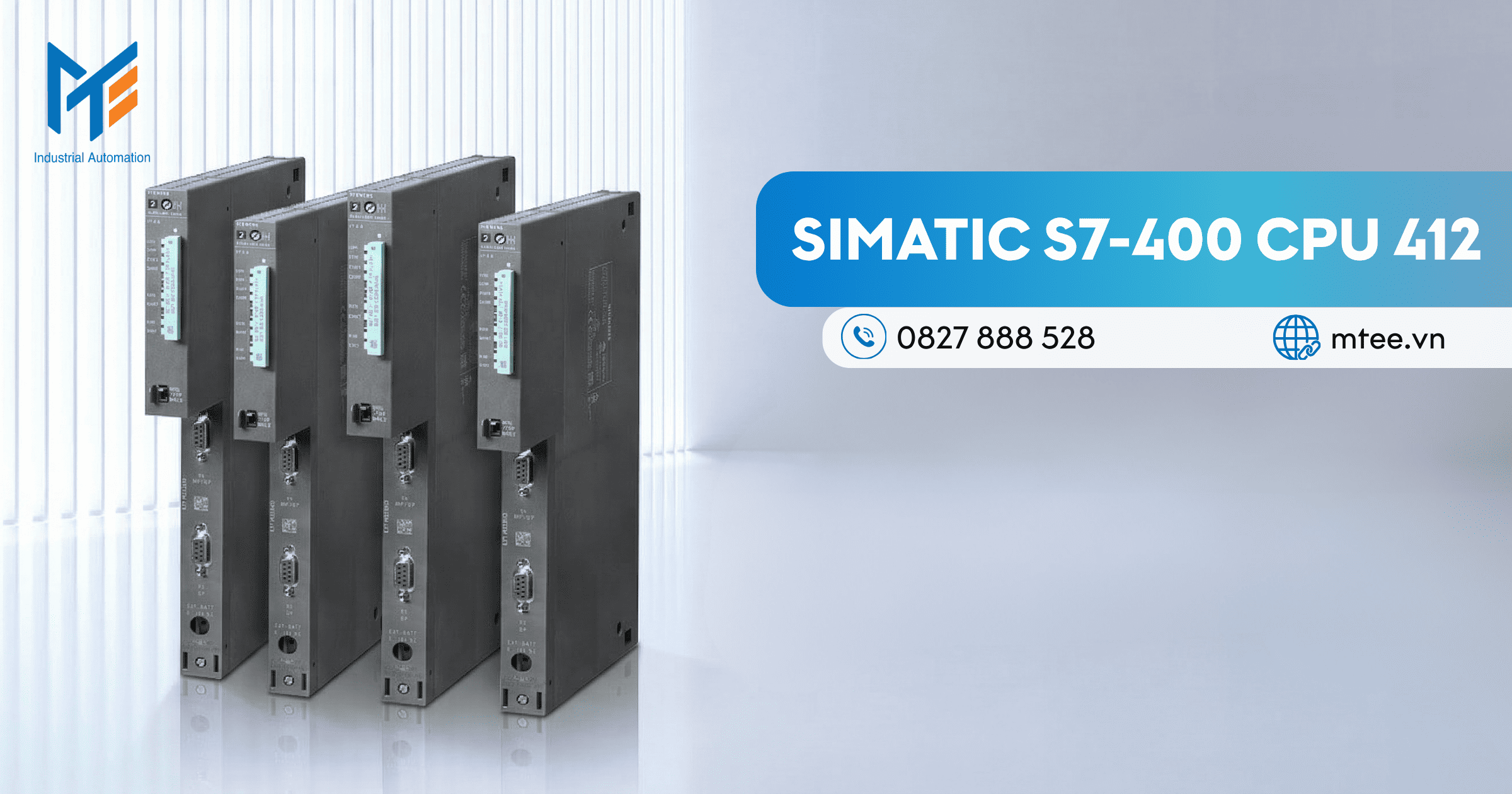

SIMATIC S7-400 CPU 412

• Đây là khối vi xử lý cấu hình khởi điểm của dòng S7-400, mang lại sức mạnh điều khiển cao cấp cho các hệ thống máy móc quy mô vừa. Khối CPU 412 sở hữu dung lượng bộ nhớ chương trình và bộ nhớ dữ liệu ở mức tiêu chuẩn, đủ sức giải quyết các bài toán tự động hóa cơ bản nhưng đòi hỏi tốc độ quét cực nhanh.
• Vi xử lý này thường được sử dụng trong các hệ thống tủ điện điều khiển băng tải phân loại hàng hóa, máy đóng gói tự động nhiều trạm hoặc các cụm máy gia công cơ khí độc lập. Dù là cấu hình nhỏ nhất, CPU 412 vẫn hỗ trợ đầy đủ khả năng kết nối mạng Profibus và tương thích với toàn bộ hệ sinh thái bo mạch mở rộng của dòng 400.
• Một số mã sản phẩm phổ biến của SIMATIC S7-400 CPU 412 như: 6ES7412-1XJ07-0AB0, 6ES7412-2XK07-0AB0, 6ES7412-2EK07-0AB0,…

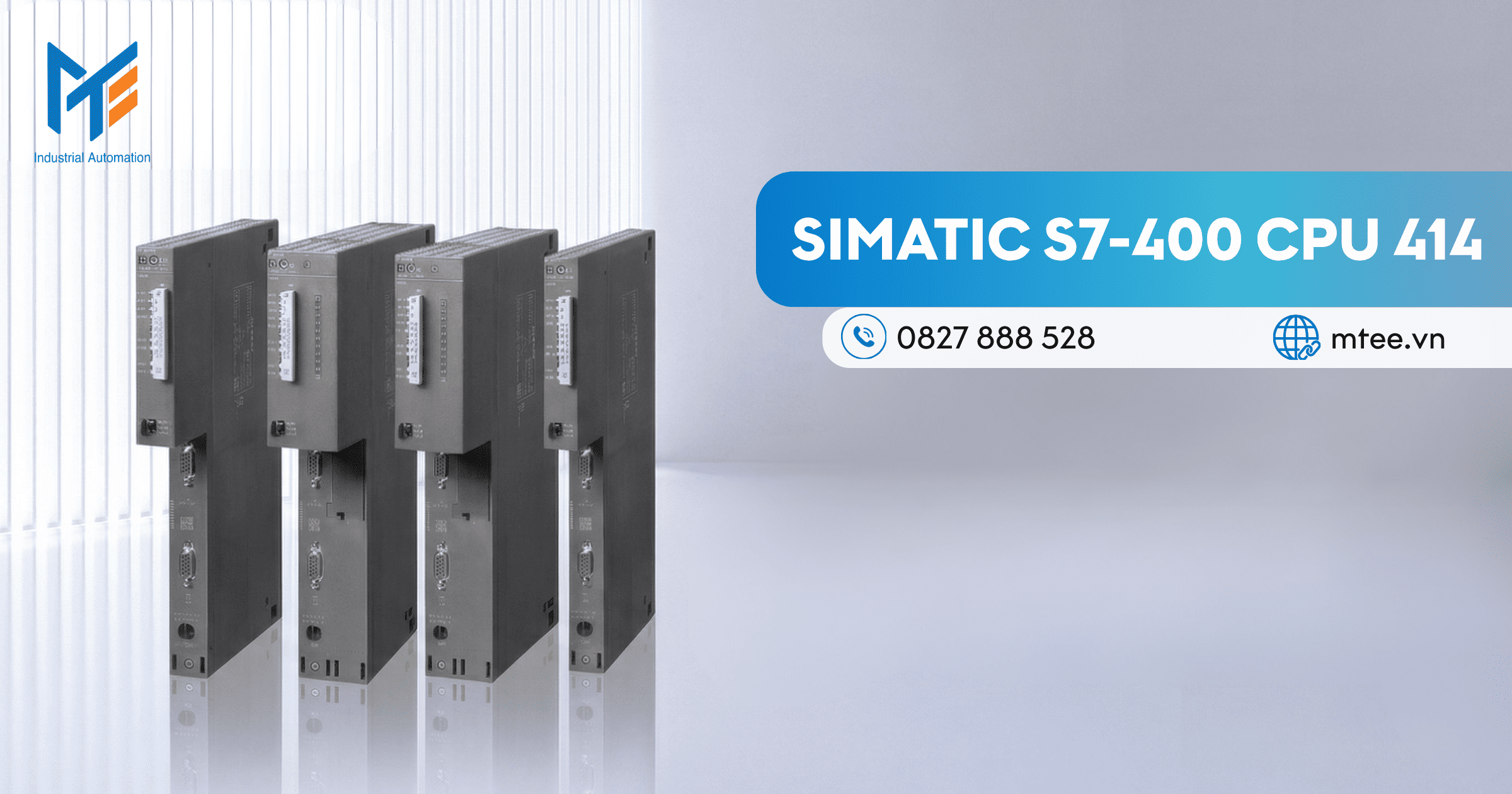

SIMATIC S7-400 CPU 414

• Sở hữu sức mạnh phần cứng được nâng cấp đáng kể, CPU 414 là sự lựa chọn phổ biến nhất cho các dây chuyền sản xuất đồng bộ. Thiết bị này cung cấp không gian bộ nhớ lớn hơn gấp nhiều lần so với mã 412, đi kèm với khả năng quản lý số lượng tín hiệu ngoại vi khổng lồ.
• Tốc độ thực thi tập lệnh của CPU 414 đáp ứng hoàn hảo các quy trình công nghệ đòi hỏi độ chính xác cao về mặt thời gian. Khối xử lý này thường xuyên được chỉ định cho các nhà máy sản xuất giấy, hệ thống pha trộn hóa chất đa thành phần hoặc tủ điện trung tâm kiểm soát hệ thống điều hòa không khí cho các tòa nhà phức hợp lớn.

SIMATIC S7-400 CPU 416

• Đại diện cho phân khúc hiệu năng cực cao, CPU 416 sinh ra để chinh phục những hệ thống tự động hóa có quy mô đồ sộ và thuật toán vô cùng phức tạp. Sức mạnh của CPU 416 nằm ở khả năng xử lý lượng dữ liệu toán học khổng lồ và điều phối mạng lưới truyền thông phân tán trải rộng.
• Khối điều khiển này có thể vận hành trơn tru các hệ thống điều khiển trục CNC nhiều tọa độ, máy nghiền xi măng công suất lớn hoặc quản lý toàn bộ hệ thống băng tải cấp liệu trong nhà máy luyện kim. Dung lượng RAM nội bộ cực lớn giúp kỹ sư lập trình dễ dàng nhúng các thư viện khối chức năng điều khiển vòng kín mà không lo cạn kiệt tài nguyên hệ thống.

SIMATIC S7-400 CPU 417

• Đây là đỉnh cao công nghệ trong nhánh vi xử lý tiêu chuẩn của Siemens, mang trong mình sức mạnh phần cứng tối thượng. CPU 417 sở hữu bộ nhớ lên đến hàng chục Megabyte và tốc độ xử lý một lệnh cơ bản chỉ tính bằng vài nano giây. Khối máy này được thiết kế dành riêng cho những cơ sở hạ tầng sản xuất không yêu cầu tính năng dự phòng lỗi nhưng lại có khối lượng mã lệnh khổng lồ.
• Thiết bị dễ dàng gánh vác toàn bộ quy trình vận hành của một nhà máy lắp ráp ô tô tự động hóa hoàn toàn, quản lý hàng trăm trạm hàn robot và phối hợp nhịp nhàng các cụm dây chuyền liên hoàn mà không hề xuất hiện độ trễ.

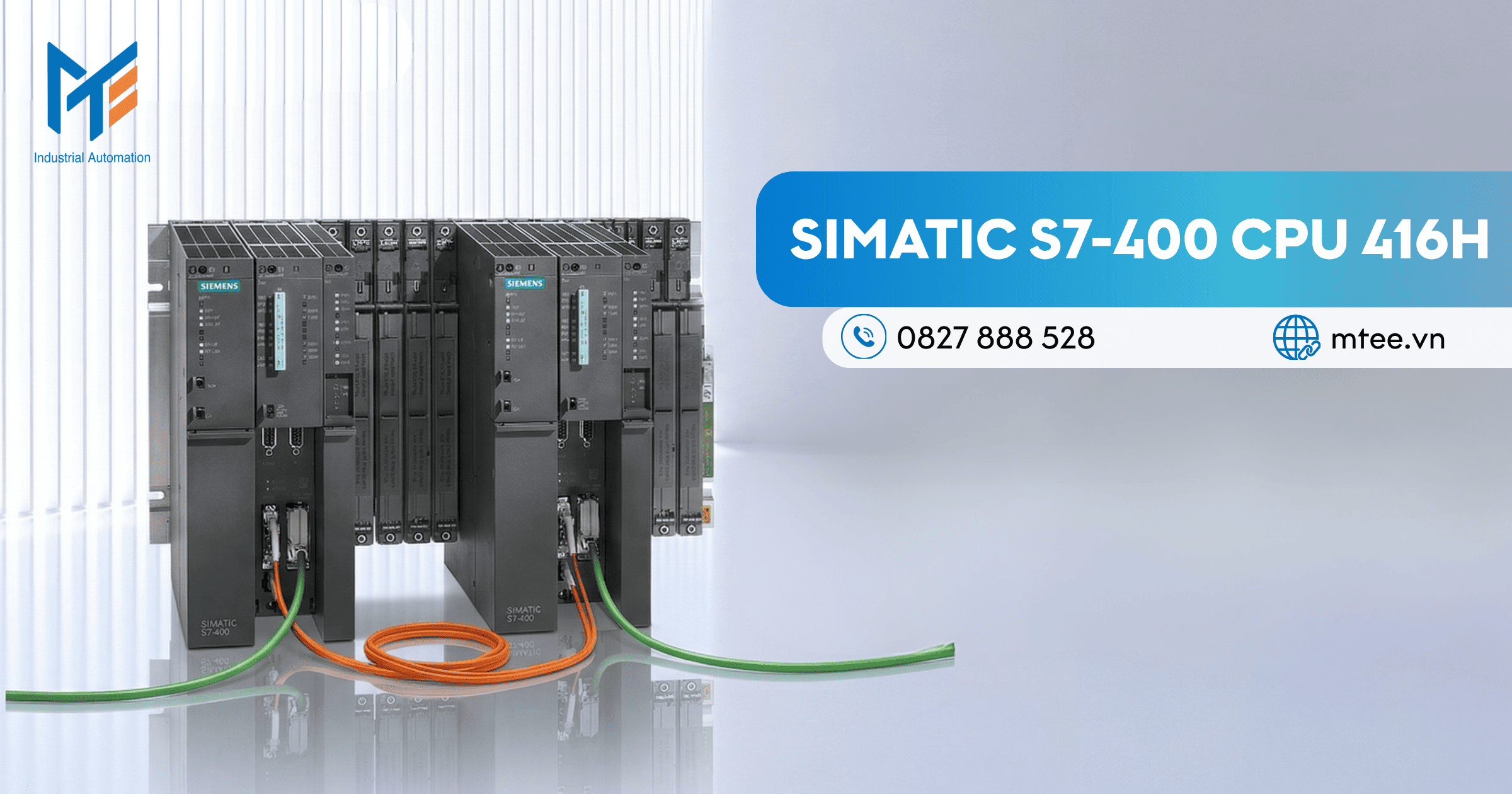

SIMATIC S7-400 CPU 416H

• Cấu hình dự phòng mạnh mẽ dành cho những cơ sở hạ tầng năng lượng và công nghiệp nặng mang tính chất trọng điểm quốc gia. Hệ thống sử dụng hai khối CPU 416H cung cấp năng lực quản lý hàng vạn điểm tín hiệu vào ra phân tán. Mạng lưới tự động hóa sử dụng CPU 416H thường xuất hiện tại các nhà máy nhiệt điện, thủy điện và khu liên hợp sản xuất thép.
• Thiết bị liên tục giám sát nhiệt độ lò hơi, áp suất tuabin và điều tiết quá trình hòa đồng bộ lưới điện quốc gia. Sự cố hỏng hóc của một bo mạch đơn lẻ hoàn toàn không thể làm suy chuyển hoạt động liên tục của toàn bộ nhà máy khi có sự bảo vệ của CPU 416H.

SIMATIC S7-400 CPU 417H

• Đây là nền tảng điều khiển mạnh nhất, an toàn nhất và đắt giá nhất trong toàn bộ hệ sinh thái PLC S7-400. Vi xử lý CPU 417H được sinh ra để vận hành những siêu dự án có độ rủi ro cực cao và lượng dữ liệu vượt ngoài sức tưởng tượng. Tổ hợp dự phòng CPU 417H là thành phần không thể thay thế trong các giàn khoan dầu khí ngoài khơi, nhà máy lọc hóa dầu hay các trung tâm kiểm soát khí tài hàng không.
• Sức mạnh vi kiến trúc cùng khả năng tự phục hồi lỗi hoàn hảo giúp thiết bị kiểm soát chặt chẽ các phản ứng hóa học nguy hiểm, tự động hóa quy trình phân tách dầu mỏ và bảo vệ tuyệt đối an toàn cho con người lẫn môi trường xung quanh.

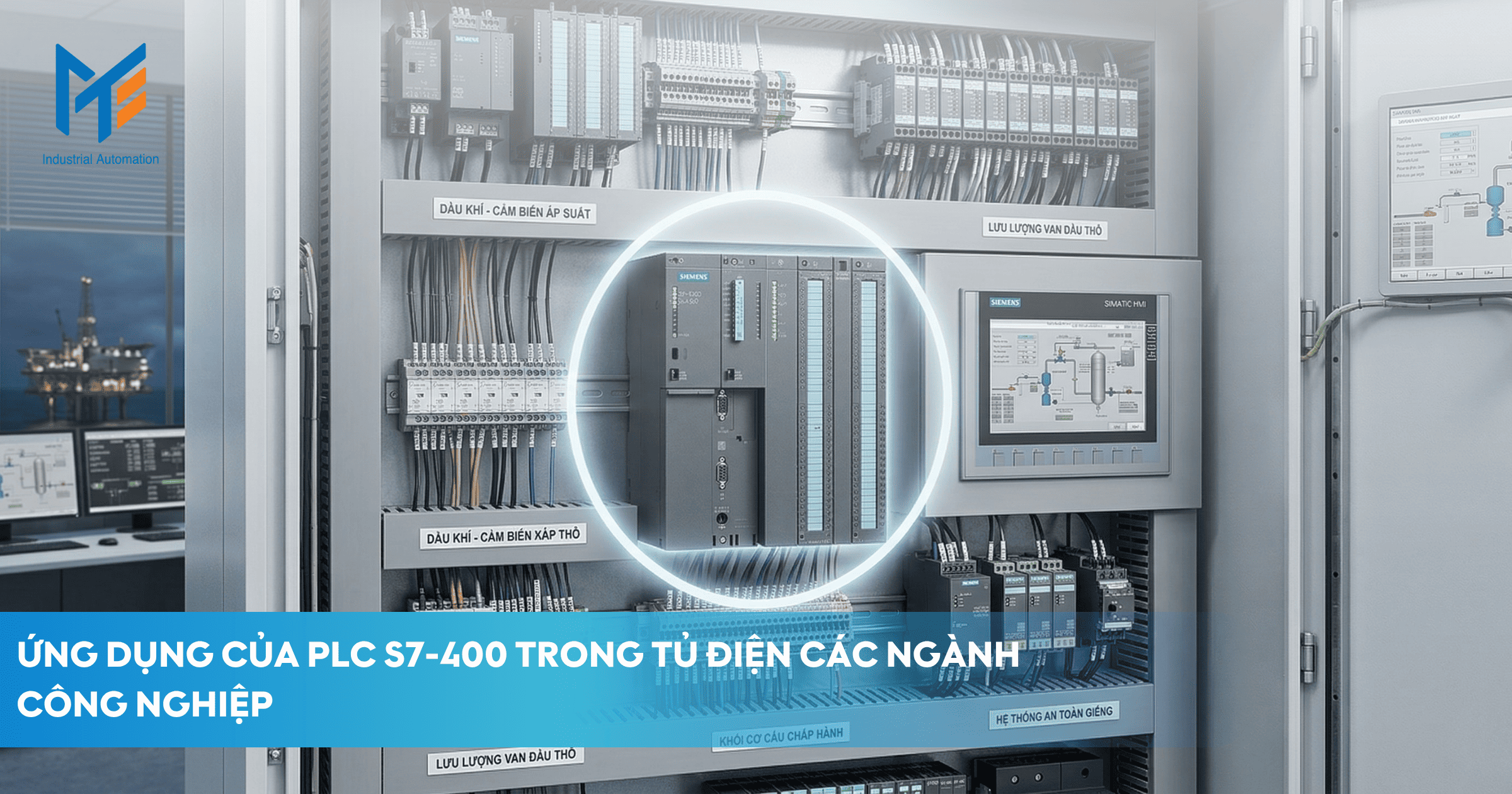

Những ứng dụng thực tế của PLC 400 trong tủ điện công nghiệp hiện nay

Nhờ độ tin cậy được minh chứng qua hàng thập kỷ, nền tảng vi xử lý này đã cắm rễ sâu vào mọi ngành công nghiệp hiện nay như:

Tủ điện điều khiển quá trình trong ngành dầu khí

Môi trường dễ cháy nổ và yêu cầu độ chính xác cực đoan của ngành dầu khí biến PLC S7-400 trở thành lựa chọn ưu tiên số một. Tủ điện trung tâm đặt tại phòng điều khiển an toàn sẽ kết nối với hàng loạt trạm thu thập tín hiệu phòng nổ đặt ngoài giàn khoan. Hệ thống vi xử lý liên tục đo lường áp suất giếng khoan, nhiệt độ dòng chảy và hàm lượng khí gas. Dựa trên các thông số này, hệ thống tự động điều tiết các van an toàn, kiểm soát cụm máy nén khí khổng lồ và đảm bảo quy trình khai thác dầu thô diễn ra trơn tru, không xảy ra rò rỉ hay chênh lệch áp suất nguy hiểm.

Hạ tầng tự động hóa nhà máy sản xuất điện năng

Từ nhiệt điện than, điện khí cho đến năng lượng tái tạo, sự ổn định của lưới điện phụ thuộc hoàn toàn vào hệ thống điều khiển nhà máy. Tủ điện DCS sử dụng nền tảng dự phòng S7-400H để giám sát hàng ngàn thiết bị trường. Khối vi xử lý đảm nhận việc phân tích chất lượng than cấp vào lò, điều chỉnh góc mở của cánh tuabin theo phụ tải lưới và kiểm soát hệ thống làm mát tuần hoàn. Cơ chế chạy song song của thiết bị đảm bảo nhà máy điện không bao giờ bị cắt giảm công suất đột ngột do lỗi thiết bị điều khiển phần cứng.

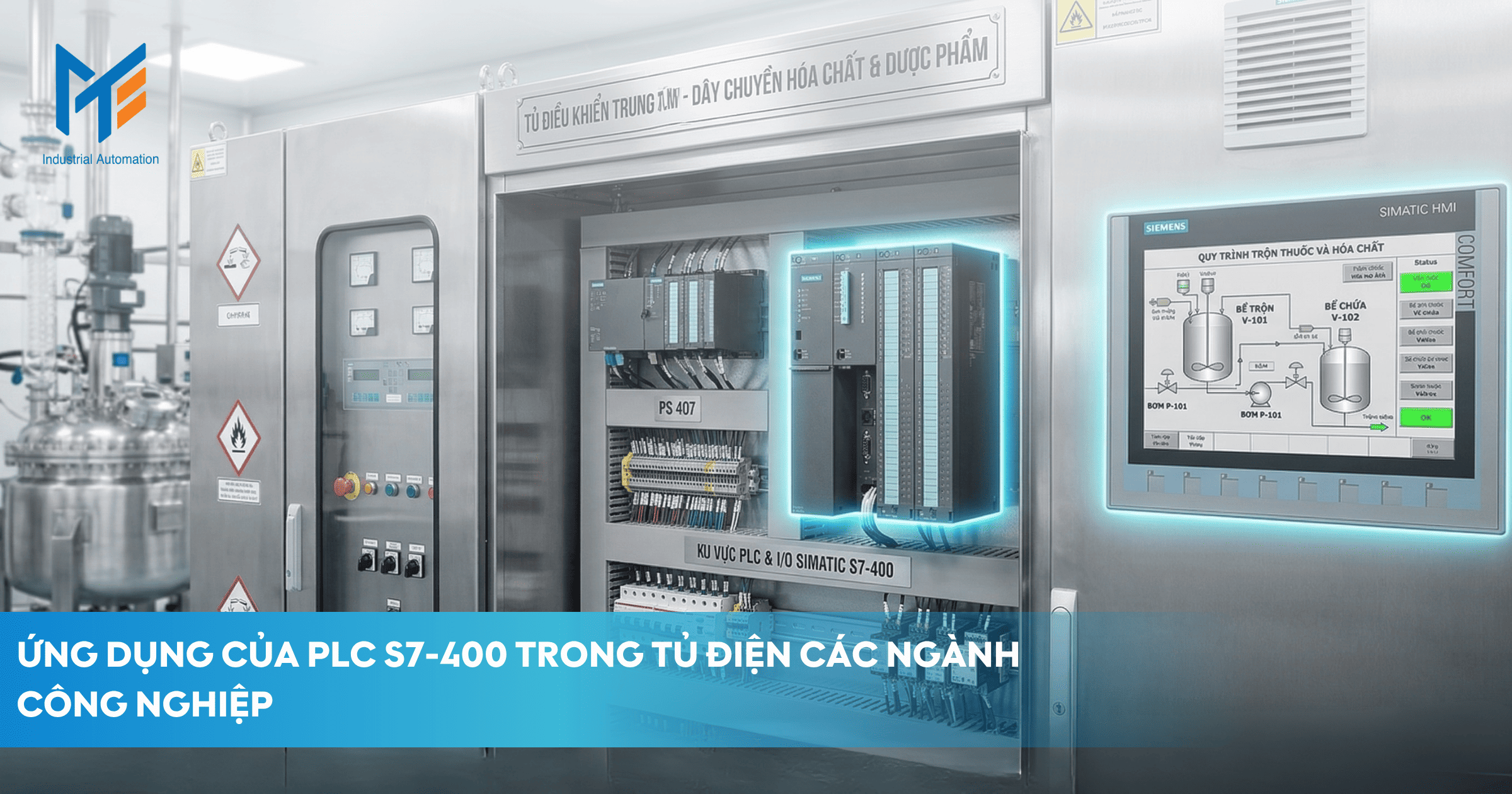

Tủ điện dây chuyền sản xuất hóa chất và dược phẩm

Trong ngành công nghiệp dược phẩm và hóa chất mịn, việc tuân thủ chính xác công thức pha trộn và nhiệt độ phản ứng là yếu tố quyết định chất lượng mẻ sản phẩm. Các tủ điện sử dụng CPU 414 hoặc 416 thực hiện điều khiển vòng kín PID cho hàng chục bồn khuấy trộn gia nhiệt cùng lúc. Hệ thống giám sát lưu lượng nguyên liệu bơm vào bồn với sai số chỉ tính bằng mililit, tự động điều chỉnh công suất điện trở gia nhiệt và ghi nhận toàn bộ nhật ký vận hành để phục vụ quá trình truy xuất nguồn gốc sản phẩm theo tiêu chuẩn y tế quốc tế.

Hệ thống xử lý nước và hạ tầng giao thông công cộng

Đối với mạng lưới cấp nước sạch của một thành phố, PLC S7-400 đóng vai trò là nhạc trưởng điều phối hàng trăm trạm bơm tăng áp đặt rải rác khắp các quận huyện. Tủ điện tổng tiếp nhận dữ liệu áp lực nước qua mạng viễn thông, từ đó ra lệnh chạy luân phiên các tổ máy bơm để duy trì áp suất đường ống đồng đều. Bên cạnh đó, nền tảng này cũng được ứng dụng mạnh mẽ trong tủ điện điều khiển hệ thống thông gió hầm đường bộ, quản lý mạng lưới đèn tín hiệu giao thông liên hoàn nhờ khả năng xử lý dữ liệu truyền thông cực kỳ bền bỉ.

Xem thêm: Ứng dụng PLC S7-400 trong các dự án công nghiệp lớn

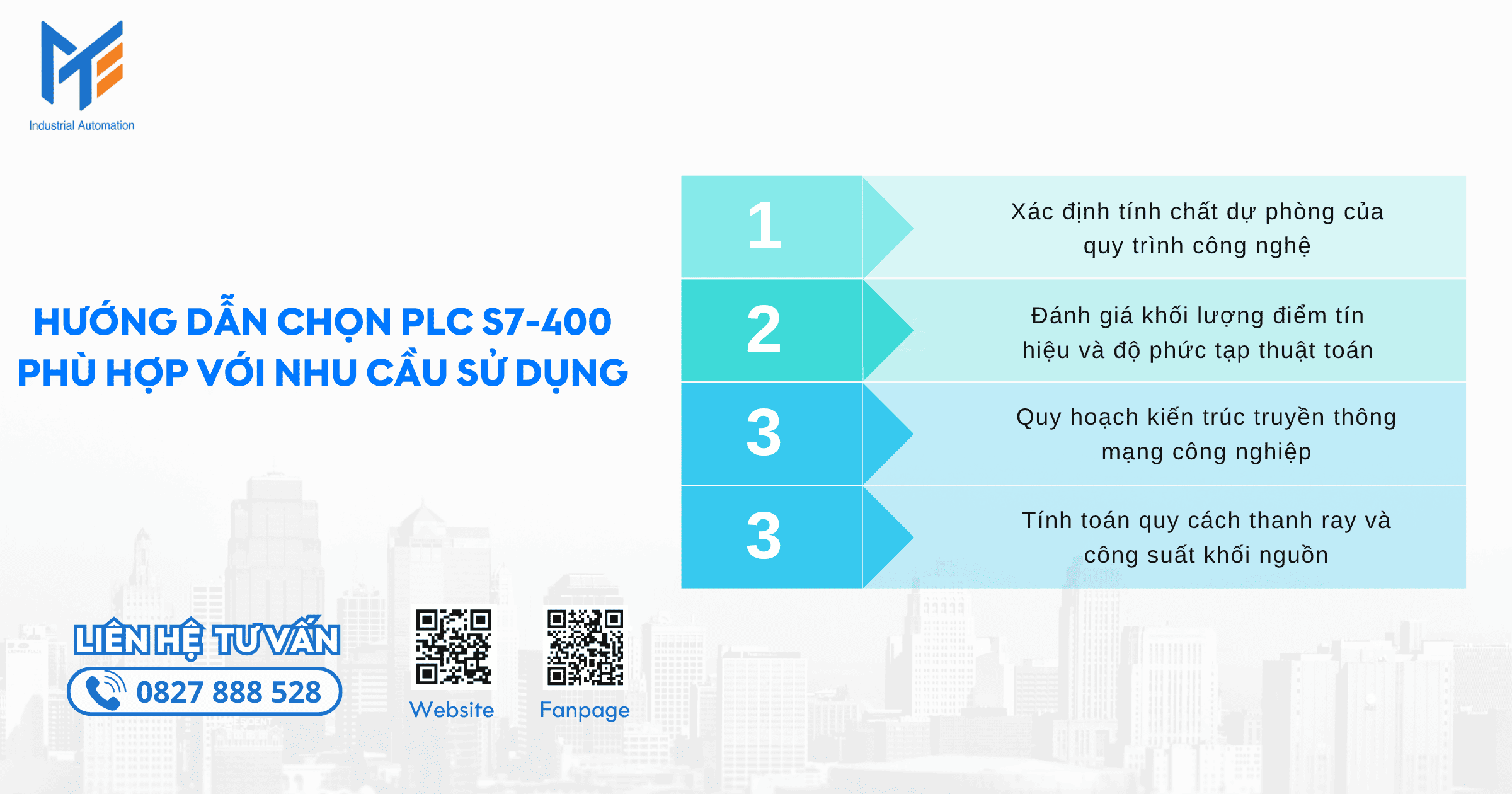

Hướng dẫn chọn PLC S7-400 phù hợp với nhu cầu sử dụng

Việc xây dựng một cấu hình điều khiển quy mô lớn đòi hỏi người kỹ sư phải có cái nhìn bao quát về cả mặt công nghệ lẫn rủi ro vận hành. Dưới đây là các bước tư vấn chuyên sâu để định hình hệ thống tủ điện.

Xác định tính chất dự phòng của quy trình công nghệ

Câu hỏi đầu tiên cần đặt ra là: Quy trình sản xuất này có chịu được việc dừng máy trong vài giờ để sửa chữa hay không? Nếu việc hệ thống ngừng hoạt động chỉ làm gián đoạn tiến độ đóng gói hàng hóa mà không gây hỏng nguyên liệu, bạn hãy chọn các khối CPU tiêu chuẩn từ 412 đến 417 để tối ưu ngân sách. Tuy nhiên, nếu sự cố điều khiển làm đông cứng toàn bộ mẻ thép nung, hoặc gây tràn hóa chất độc hại, bạn bắt buộc phải thiết kế hệ thống sử dụng các dòng CPU hậu tố H chạy song song để loại trừ hoàn toàn rủi ro dừng máy do phần cứng.

Đánh giá khối lượng điểm tín hiệu và độ phức tạp thuật toán

Bước tiếp theo là thống kê chi tiết toàn bộ các nút nhấn, cảm biến đo lường và van điều khiển trong nhà máy. Số lượng tín hiệu này cùng với sự phức tạp của các hàm toán học sẽ quyết định dung lượng bộ nhớ cần thiết. Với các hệ thống cơ bản dưới 1000 điểm tín hiệu, CPU 412 hoặc 414 là đủ đáp ứng. Khi số lượng tín hiệu lên đến hàng chục ngàn điểm, kết hợp với các thuật toán điều khiển PID nhiều vòng lặp, việc nâng cấp lên CPU 416 hoặc 417 là điều kiện bắt buộc để hệ thống không bị quá tải bộ nhớ RAM.

Quy hoạch kiến trúc truyền thông mạng công nghiệp

Bạn cần phác thảo rõ sơ đồ kết nối của toàn bộ nhà máy. Nếu hệ thống sử dụng nhiều biến tần công suất lớn và các cụm van thông minh trải dài trên diện tích rộng, hãy trang bị thêm các bo mạch truyền thông Profibus DP gắn trực tiếp lên thanh ray S7-400. Để kết nối mượt mà với phần mềm quản lý SCADA trên phòng điều hành hoặc liên kết với các hệ thống điều khiển của hãng khác, việc cấu hình thêm các module mạng Profinet tốc độ cao sẽ đảm bảo luồng dữ liệu thông suốt và không bị tắc nghẽn.

Tính toán quy cách thanh ray và công suất khối nguồn

Sau khi chốt được các khối vi xử lý và bo mạch truyền thông, bạn tiến hành chọn loại thanh ray lắp ráp. Thanh ray của nền tảng này được chia thành các phiên bản 9 khe cắm hoặc 18 khe cắm. Đặc biệt, hệ thống dự phòng H yêu cầu loại thanh ray được chia làm hai ngăn cách biệt hoàn toàn. Cuối cùng, hãy tổng hợp công suất tiêu thụ điện của tất cả các bo mạch gắn trên thanh ray để đặt mua khối nguồn cấp điện có dòng tải phù hợp, đồng thời luôn mua kèm khối pin dự phòng để giữ an toàn cho dữ liệu bên trong CPU khi cúp điện.

Xem thêm: Hướng dẫn chọn bộ lập trình PLC S7-400 cho các hệ thống tủ điện công nghiệp lớn

Mua PLC S7-400 uy tín chính hãng ở đâu?

Công ty TNHH TMDV Thiết Bị Điện Mạnh Tùng MTEE tự hào là đơn vị phân phối chuyên nghiệp, cung cấp toàn diện các giải pháp tự động hóa công nghiệp cấp cao từ thương hiệu Siemens tại thị trường Việt Nam.

Đồng hành cùng MTEE, các đối tác tổng thầu luôn nhận được những đặc quyền vững chắc:

1. Chất lượng thiết bị nguyên bản và minh bạch: MTEE cam kết tuyệt đối mọi khối CPU, bo mạch mở rộng và linh kiện phụ trợ cung cấp ra thị trường đều là hàng mới nguyên hộp, còn nguyên tem niêm phong xuất xưởng từ nhà sản xuất. Sản phẩm được bàn giao kèm bộ hồ sơ chứng từ hải quan hợp lệ, chứng nhận xuất xứ hàng hóa và chứng nhận chất lượng, đáp ứng hoàn hảo yêu cầu kiểm định gắt gao của mọi dự án hạ tầng quốc gia.

2. Khả năng cung ứng vật tư dự án xuất sắc: Chúng tôi thấu hiểu sâu sắc những tổn thất khổng lồ khi một nhà máy quy mô lớn phải dừng hoạt động chờ linh kiện nhập khẩu. Hệ thống kho bãi trung tâm của MTEE luôn nỗ lực duy trì tồn kho sẵn sàng các cấu hình vi xử lý chủ lực và hệ thống bo mạch tín hiệu thiết yếu. Khách hàng sẽ luôn được hỗ trợ tiến độ giao hàng hỏa tốc để kịp thời thi công dự án mới hoặc ứng cứu các sự cố dừng máy khẩn cấp trong đêm.

3. Chính sách trợ giá và bảo hành vượt trội: Cùng với biểu giá chiết khấu dự án cực kỳ cạnh tranh giúp các đơn vị thi công tối ưu hóa hiệu quả dòng tiền, MTEE áp dụng quy trình tiếp nhận bảo hành chuẩn mực theo đúng tiêu chuẩn toàn cầu của Siemens, hỗ trợ kiểm tra thiết bị linh hoạt nhằm bảo vệ tốt nhất tính liên tục cho toàn bộ hệ sinh thái máy móc của doanh nghiệp.

Lời kết

Việc trang bị nền tảng tự động hóa PLC S7-400 cho các khu liên hợp sản xuất công nghiệp là một lời khẳng định về tầm nhìn đầu tư bền vững và cam kết chất lượng của doanh nghiệp. Bằng sự kết hợp hoàn hảo giữa năng lực tính toán siêu tốc, khả năng kết nối mạng lưới vạn vật và cơ cấu dự phòng chống lỗi không điểm mù, hệ thống điều khiển này cung cấp một công cụ quản lý toàn diện để tối ưu hóa năng suất, kiểm soát rủi ro và duy trì chất lượng thành phẩm hoàn hảo trong bất kỳ hoàn cảnh nào.

Những câu hỏi thường gặp về PLC S7-400

PLC S7-400 sử dụng phần mềm nào để viết thuật toán?

Trong suốt nhiều năm phát triển, hệ thống này được cấu hình và lập trình bằng phần mềm STEP 7 truyền thống. Tuy nhiên, đối với các quy trình công nghiệp phức tạp hiện nay, thiết bị thường được lập trình thông qua nền tảng hệ thống điều khiển phân tán DCS mang tên PCS 7. Nền tảng PCS 7 cung cấp hàng loạt các thư viện khối chức năng chuyên dụng cho việc điều khiển van tuyến tính, kiểm soát nhiệt độ và quản lý động cơ, giúp các kỹ sư xây dựng hệ thống phần mềm điều hành nhà máy một cách trực quan và đồng bộ.

Sự khác nhau giữa dòng S7-300 và S7-400 là gì?

Sự khác biệt rõ ràng nhất nằm ở hệ thống thanh ray lắp ráp và phương thức giao tiếp nội bộ. Dòng S7-300 sử dụng các đầu nối cáp dẹt hình chữ U cắm nối tiếp giữa các bo mạch với nhau. Ngược lại, nền tảng S7-400 sử dụng một thanh ray vỏ nhôm nguyên khối, bên trong tích hợp sẵn một bo mạch chủ khổng lồ làm nhiệm vụ bus truyền dữ liệu song song tốc độ siêu cao. Các module S7-400 được cắm trực tiếp vào thanh ray này, mang lại độ ổn định cơ học và tốc độ truyền tải vượt trội.

Chức năng tháo lắp linh kiện nóng hoạt động dựa trên cơ chế nào?

Cơ chế tháo lắp nóng vật lý được thiết kế rất thông minh trên các ngàm cắm. Các chân đồng tiếp xúc tín hiệu dữ liệu được thiết kế ngắn hơn so với các chân tiếp xúc nguồn điện. Khi bạn dùng tay rút một bo mạch ra khỏi thanh ray đang có điện, chân dữ liệu sẽ bị ngắt kết nối trước, sau đó mới đến chân nguồn, giúp bo mạch không bị sốc điện hay phát sinh tia lửa điện làm treo hệ thống bus. Vi xử lý sẽ ngay lập tức nhận biết sự vắng mặt của bo mạch đó và tự động bỏ qua việc đọc dữ liệu tại vị trí đó.

Hệ thống vi xử lý này có cần bảo trì định kỳ không?

Mặc dù được thiết kế vô cùng bền bỉ, hệ thống vẫn cần một số hạng mục bảo trì nhất định. Việc quan trọng nhất là phải thay thế các khối pin nuôi bộ nhớ định kỳ hàng năm để đảm bảo chương trình không bị mất khi nhà máy ngắt điện tổng. Bên cạnh đó, môi trường trong tủ điện cần được hút bụi sạch sẽ thường xuyên, đặc biệt là phải vệ sinh các khe tản nhiệt của bo mạch và kiểm tra tình trạng hoạt động của các module quạt làm mát gắn dưới thanh ray để đảm bảo vi xử lý luôn được làm mát đúng tiêu chuẩn.

---
