Ethernet công nghiệp là gì? Các giao thức điều khiển Ethernet công nghiệp lớn hiện nay

Ethernet Công nghiệp (Industrial Ethernet – IE) là phiên bản Ethernet được thiết kế riêng cho môi trường tự động hóa, hỗ trợ các giao thức truyền thông thời gian thực như Modbus TCP/IP, EtherCAT, EtherNet/IP và PROFINET. Trong bài viết này Mạnh Tùng sẽ giúp bạn tìm hiểu Ethernet công nghiệp là gì? Các giao thức điều khiển Ethernet công nghiệp lớn hiện nay.

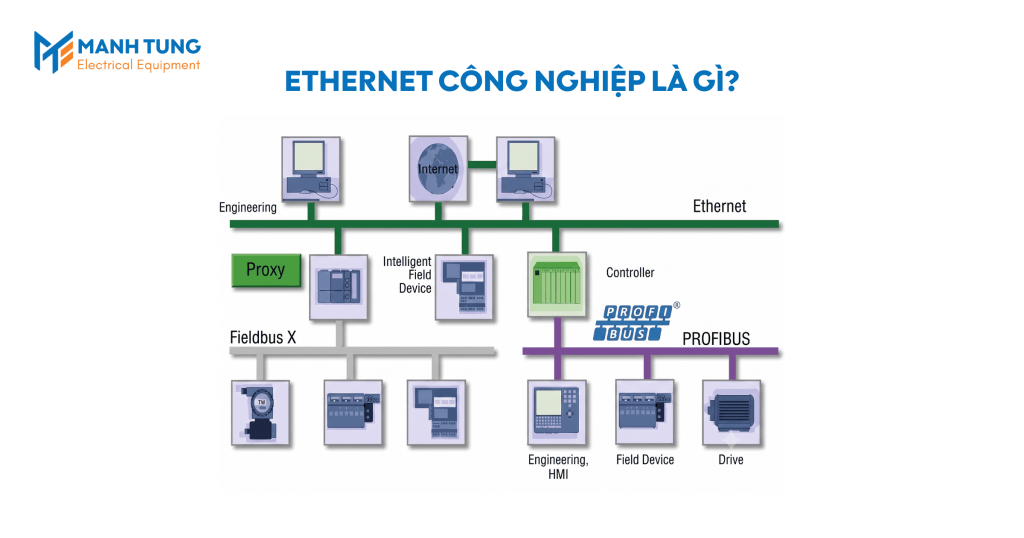

Giới thiệu Ethernet công nghiệp là gì?

Ethernet Công nghiệp (Industrial Ethernet – IE) là phiên bản Ethernet được thiết kế riêng cho môi trường tự động hóa, hỗ trợ các giao thức truyền thông thời gian thực như Modbus TCP/IP, EtherCAT, EtherNet/IP và PROFINET. Nhờ khả năng truyền dữ liệu ổn định với độ trễ thấp, Industrial Ethernet được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp hiện đại.

Khác với Ethernet thông thường, Industrial Ethernet được tối ưu để hoạt động bền bỉ trong môi trường khắc nghiệt như nhiệt độ cao hoặc thấp, rung động mạnh, bụi bẩn, độ ẩm và nhiễu điện từ. Điều này giúp mạng duy trì khả năng truyền thông ổn định ngay cả trong các nhà máy sản xuất.

Bên cạnh đó, Ethernet Công nghiệp còn mang lại độ tin cậy cao, khả năng mở rộng linh hoạt và dễ dàng tích hợp với cả hệ thống mới lẫn các thiết bị hiện có. Nhờ đó, công nghệ này trở thành nền tảng truyền thông quan trọng, góp phần đảm bảo hệ thống tự động hóa vận hành liên tục, hiệu quả và đáp ứng tốt các yêu cầu điều khiển thời gian thực.

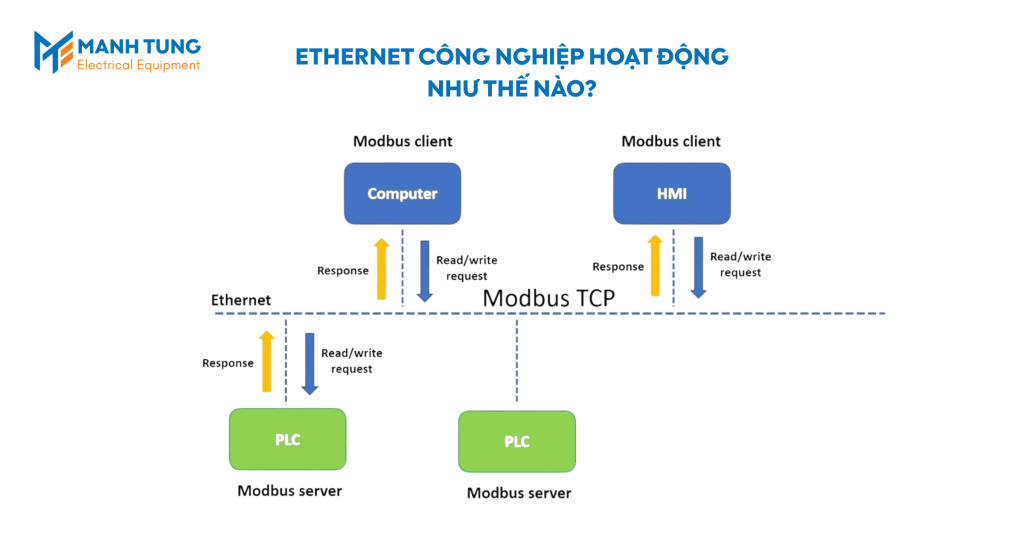

Ethernet Công nghiệp hoạt động như thế nào?

Ethernet Công nghiệp được phát triển dựa trên nền tảng Ethernet truyền thống nhưng được bổ sung nhiều cơ chế nhằm đáp ứng yêu cầu truyền thông trong môi trường tự động hóa. Mục tiêu là đảm bảo dữ liệu được truyền ổn định, đúng thời điểm và có tính xác định, đáp ứng các ứng dụng điều khiển thời gian thực.

Để đạt được điều đó, Ethernet Công nghiệp sử dụng nhiều công nghệ và cơ chế tối ưu như:

• Giao thức truyền thông thời gian thực: Cho phép dữ liệu điều khiển được truyền đến thiết bị đúng thời gian yêu cầu, giảm độ trễ và tăng độ chính xác của hệ thống.
• Quality of Service (QoS): Ưu tiên các gói dữ liệu quan trọng, hạn chế tình trạng tắc nghẽn mạng và duy trì hiệu suất truyền thông ổn định.
• Cấu trúc mạng có dự phòng: Hỗ trợ các mô hình kết nối như Ring Topology, giúp hệ thống vẫn hoạt động khi xảy ra sự cố đứt cáp hoặc mất kết nối tại một điểm.
• Time-Sensitive Networking (TSN): Tích hợp các kỹ thuật giúp mạng Ethernet có khả năng truyền dữ liệu mang tính xác định, đáp ứng tốt các ứng dụng điều khiển thời gian thực và đồng bộ hóa thiết bị.
• Phần cứng chuyên dụng: Sử dụng switch, cáp mạng và đầu nối công nghiệp có khả năng chống rung, chống nhiễu điện từ, chịu nhiệt độ khắc nghiệt và hoạt động ổn định trong môi trường sản xuất.

Nhờ những cải tiến này, Ethernet Công nghiệp không chỉ đảm bảo tốc độ truyền dữ liệu cao mà còn duy trì độ tin cậy và tính ổn định của hệ thống, đáp ứng yêu cầu vận hành liên tục trong các nhà máy và dây chuyền sản xuất hiện đại.

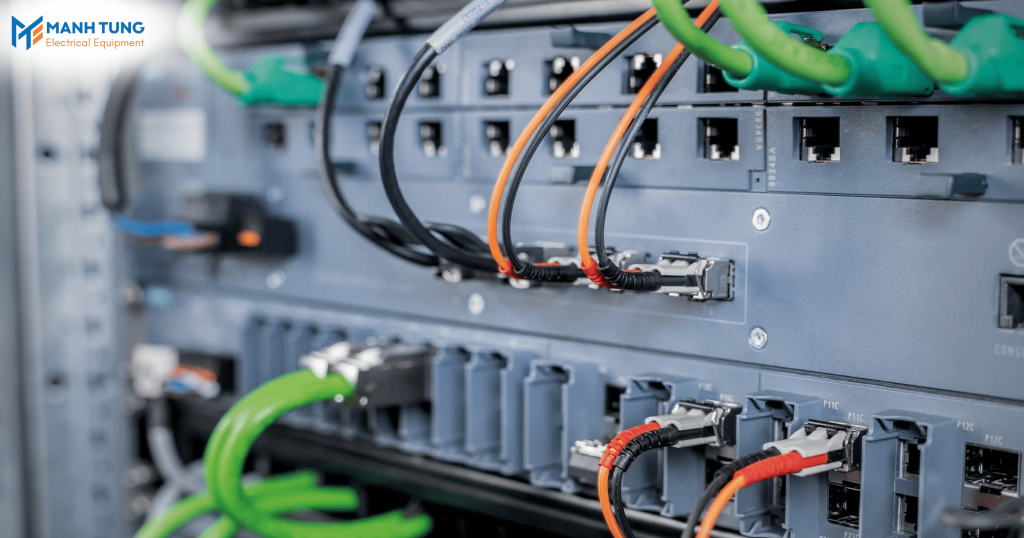

Những lợi ích của Ethernet công nghiệp hiện nay

Một số lợi ích của Ethernet công nghiệp nổi bật gồm:

• Đáp ứng truyền thông thời gian thực: Hỗ trợ truyền dữ liệu với độ trễ thấp và tính xác định cao, phù hợp cho các hệ thống điều khiển yêu cầu đồng bộ và phản hồi nhanh.
• Khả năng tương thích cao: Tuân theo các tiêu chuẩn mở, giúp thiết bị từ nhiều nhà sản xuất khác nhau có thể kết nối và trao đổi dữ liệu dễ dàng.
• Mở rộng hệ thống linh hoạt: Có thể bổ sung thiết bị hoặc mở rộng quy mô mạng mà không cần thay đổi toàn bộ kiến trúc hiện có.
• Độ tin cậy trong môi trường công nghiệp: Thiết bị và hạ tầng mạng được thiết kế để chịu được rung động, nhiệt độ khắc nghiệt, bụi bẩn và nhiễu điện từ, đảm bảo hệ thống hoạt động liên tục.
• Hỗ trợ giám sát và chẩn đoán: Cung cấp nhiều công cụ theo dõi trạng thái thiết bị, phát hiện sớm lỗi và hỗ trợ bảo trì dự đoán, giúp giảm thời gian dừng máy.
• Tích hợp dữ liệu xuyên suốt: Cho phép dữ liệu được truyền từ cấp thiết bị hiện trường đến PLC, SCADA, MES và ERP, tạo nền tảng cho chuyển đổi số và nhà máy thông minh.
• Nâng cao hiệu quả sản xuất: Nhờ khả năng truyền thông ổn định, quản lý dữ liệu tập trung và giảm thời gian xử lý sự cố, Ethernet Công nghiệp góp phần tối ưu hóa quy trình vận hành và tăng năng suất của toàn bộ hệ thống.

Các giao thức Ethernet Công nghiệp phổ biến

Trong hệ thống tự động hóa, mạng truyền thông thường được triển khai ở nhiều cấp như cấp quản lý, cấp điều khiển và cấp thiết bị hiện trường. Mỗi cấp có yêu cầu khác nhau về tốc độ truyền dữ liệu, độ trễ, tính xác định và khả năng đồng bộ thời gian thực. Vì vậy, nhiều giao thức Ethernet Công nghiệp đã được phát triển để đáp ứng các nhu cầu truyền thông khác nhau, trong đó nổi bật nhất là bốn giao thức dưới đây.

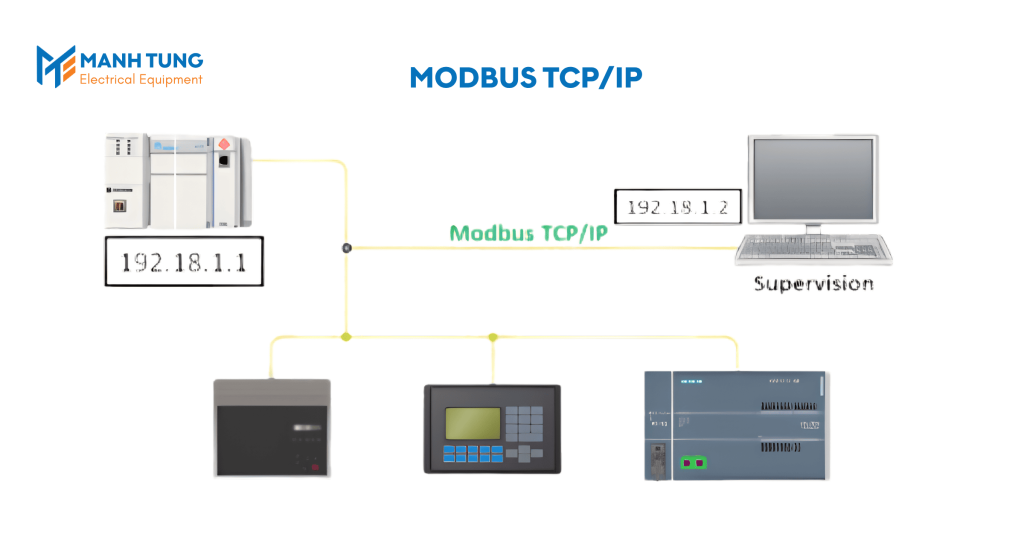

Modbus TCP/IP

Modbus TCP/IP là một trong những giao thức Ethernet Công nghiệp đầu tiên và được sử dụng rất rộng rãi nhờ cấu trúc đơn giản. Giao thức này kế thừa cơ chế truyền thông của Modbus RTU nhưng sử dụng nền tảng Ethernet để truyền dữ liệu.

Modbus TCP/IP hoạt động theo mô hình Client/Server (trước đây gọi là Master/Slave), trong đó thiết bị Server chỉ phản hồi khi nhận được yêu cầu từ Client. Mặc dù dễ triển khai và tương thích với nhiều thiết bị, Modbus TCP/IP không phải là giao thức truyền thông thời gian thực nên thường được sử dụng cho các ứng dụng giám sát và thu thập dữ liệu.

EtherCAT

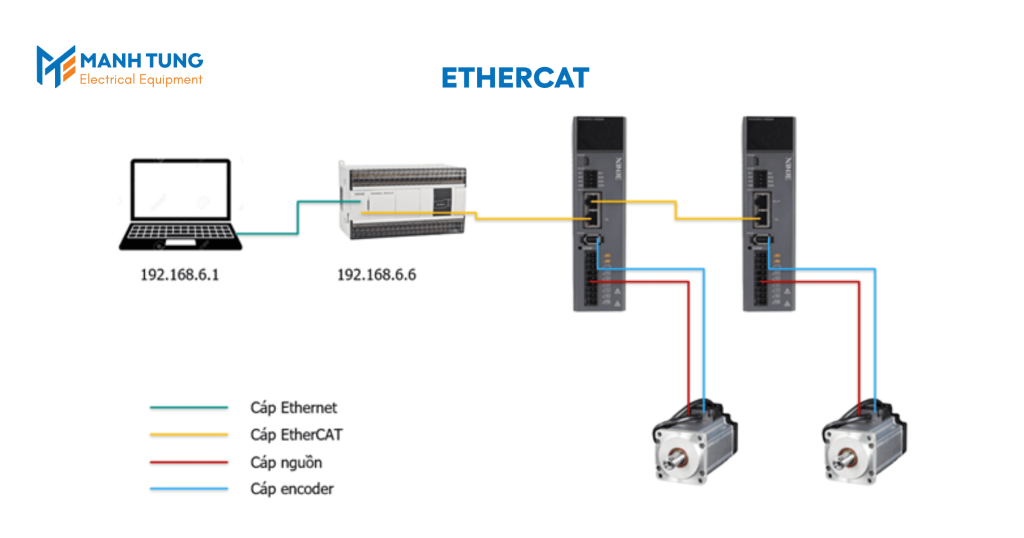

Ra mắt vào năm 2003, EtherCAT được thiết kế dành cho các hệ thống điều khiển yêu cầu tốc độ cao và thời gian thực. Điểm nổi bật của giao thức này là các thiết bị Slave có thể đọc hoặc ghi dữ liệu trực tiếp khi khung Ethernet đi qua mà không cần lưu trữ rồi xử lý toàn bộ gói tin.

Nhờ cơ chế xử lý “on-the-fly”, EtherCAT có độ trễ rất thấp, khả năng đồng bộ hóa chính xác và được ứng dụng rộng rãi trong robot công nghiệp, điều khiển chuyển động, máy CNC và các dây chuyền sản xuất tốc độ cao.

EtherNet/IP

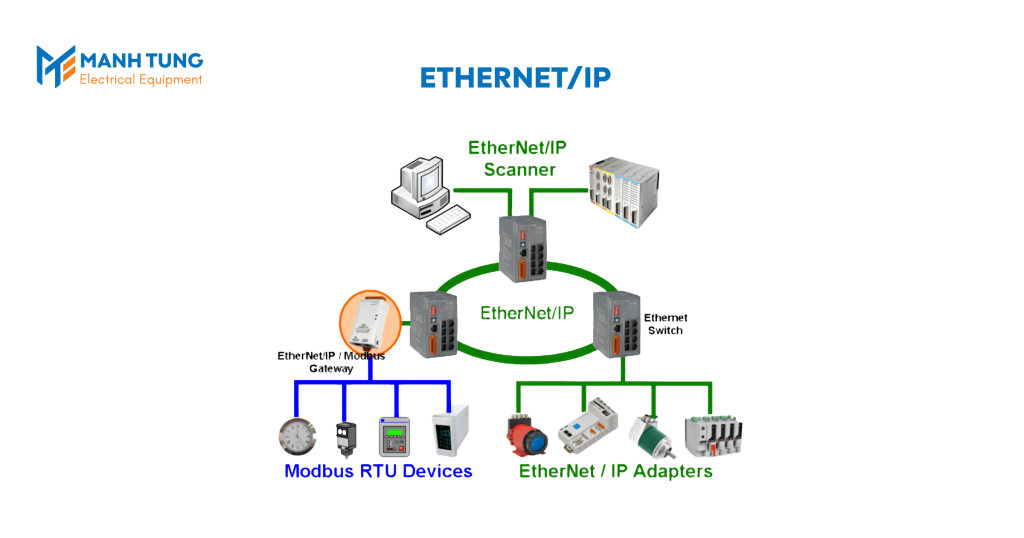

EtherNet/IP là giao thức Ethernet Công nghiệp do ODVA phát triển và được Rockwell Automation hỗ trợ mạnh mẽ. Giao thức này sử dụng mô hình truyền thông CIP (Common Industrial Protocol) trên nền Ethernet tiêu chuẩn.

Do tận dụng đầy đủ các lớp của Ethernet thông thường nên EtherNet/IP dễ dàng tích hợp với hạ tầng mạng hiện có và có khả năng mở rộng lớn. Ngoài truyền thông I/O theo thời gian thực, giao thức còn hỗ trợ cấu hình, giám sát và chẩn đoán thiết bị trong cùng một hệ thống.

PROFINET

PROFINET là giao thức Ethernet Công nghiệp được phát triển bởi PROFIBUS & PROFINET International (PI) và được sử dụng phổ biến trong các hệ thống tự động hóa của Siemens.

Được xây dựng trên nền tảng Ethernet nhưng kế thừa nhiều ưu điểm của PROFIBUS, PROFINET hỗ trợ truyền thông thời gian thực (RT), truyền thông đồng bộ tốc độ cao (IRT), chẩn đoán thiết bị, cấu hình tự động và tích hợp dễ dàng với PLC, HMI, biến tần, robot cùng nhiều thiết bị hiện trường khác. Nhờ hiệu suất cao và khả năng mở rộng linh hoạt, PROFINET hiện là một trong những chuẩn Ethernet Công nghiệp được sử dụng rộng rãi nhất trong các nhà máy thông minh và hệ thống sản xuất hiện đại.

Xem thêm: Profinet là gì? Phân tích chi tiết về truyền thông Profinet

So sánh sự khác nhau giữa Ethernet và Ethernet công nghiệp

Tiêu chí	Ethernet thông thường	Ethernet Công nghiệp (Industrial Ethernet)
Mục đích sử dụng	Mạng văn phòng, gia đình, Internet	Mạng điều khiển và tự động hóa công nghiệp
Môi trường hoạt động	Văn phòng, môi trường ổn định	Nhà máy, môi trường có bụi, rung, nhiệt độ cao và nhiễu điện từ
Giao thức hỗ trợ	TCP/IP, HTTP, FTP, SMTP…	PROFINET, EtherNet/IP, EtherCAT, Modbus TCP/IP…
Tính thời gian thực	Không đảm bảo	Hỗ trợ truyền thông thời gian thực và có tính xác định
Độ tin cậy	Phù hợp ứng dụng thông thường	Rất cao, hoạt động liên tục 24/7
Khả năng chống nhiễu	Thấp	Cao, sử dụng cáp và thiết bị chống nhiễu chuyên dụng
Thiết bị sử dụng	Switch, Router, PC, Laptop	PLC, HMI, Robot, Biến tần, I/O, Switch công nghiệp
Khả năng dự phòng	Hạn chế	Hỗ trợ Ring, MRP, PRP, HSR giúp tăng tính sẵn sàng
Khả năng chẩn đoán	Cơ bản	Hỗ trợ giám sát, cảnh báo và chẩn đoán lỗi thiết bị, mạng
Ứng dụng	Truy cập Internet, chia sẻ dữ liệu	Điều khiển dây chuyền sản xuất, SCADA, IIoT, Robot, điều khiển máy móc
Chi phí triển khai	Thấp	Cao hơn do sử dụng thiết bị đạt chuẩn công nghiệp

Ethernet thông thường phù hợp cho các ứng dụng truyền dữ liệu trong văn phòng và mạng CNTT, trong khi Ethernet Công nghiệp được tối ưu để đáp ứng các yêu cầu khắt khe của môi trường sản xuất như truyền thông thời gian thực, độ tin cậy cao, khả năng chống nhiễu và vận hành liên tục. Đây là nền tảng truyền thông quan trọng trong các hệ thống tự động hóa và nhà máy thông minh hiện nay.

Một số ứng dụng của Ethernet công nghiệp hiện nay

• Kết nối PLC và I/O: Truyền dữ liệu giữa bộ điều khiển và thiết bị hiện trường.
• Điều khiển biến tần, servo: Đảm bảo điều khiển chuyển động chính xác và ổn định.
• Hệ thống HMI/SCADA: Giám sát và điều khiển dây chuyền sản xuất.
• Robot công nghiệp: Đồng bộ hoạt động giữa robot và hệ thống điều khiển.
• Nhà máy thông minh (Smart Factory): Kết nối các thiết bị trong mô hình Công nghiệp 4.0.
• Điều khiển quá trình: Ứng dụng trong các ngành hóa chất, thực phẩm, xử lý nước, dầu khí.
• Quản lý năng lượng: Thu thập dữ liệu và giám sát tiêu thụ điện.
• Kho thông minh và IIoT: Kết nối thiết bị, tự động hóa logistics và phân tích dữ liệu.

Lời kết

Ethernet công nghiệp đang trở thành nền tảng truyền thông không thể thiếu trong các hệ thống tự động hóa hiện đại. Việc hiểu rõ nguyên lý hoạt động và các giao thức phổ biến như PROFINET, EtherNet/IP, EtherCAT hay Modbus TCP sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp, nâng cao hiệu suất vận hành và sẵn sàng cho xu hướng nhà máy thông minh.

---
