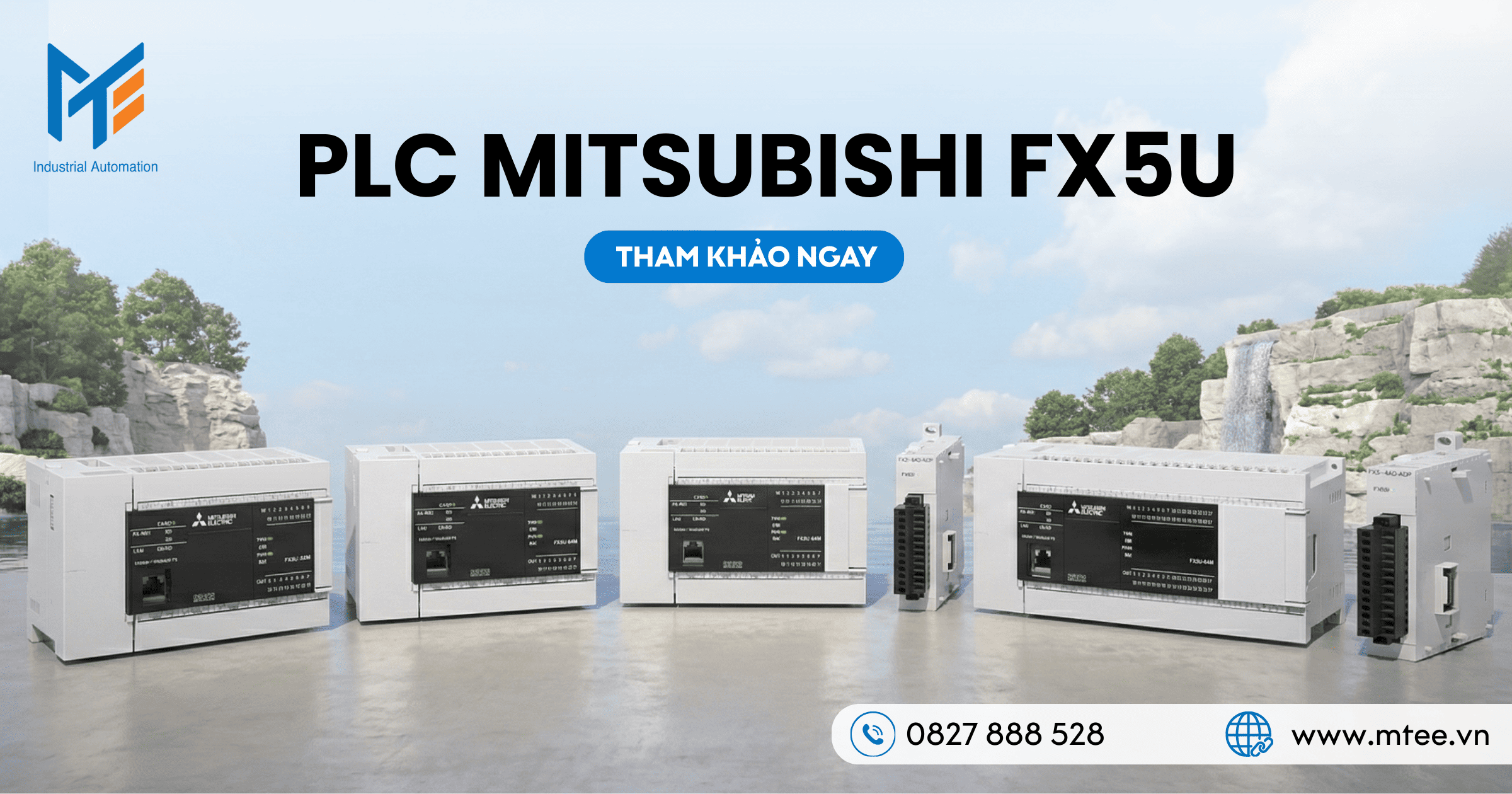

Giới thiệu về PLC Mitsubishi FX5U

Trong kỷ nguyên công nghiệp tự động hóa hiện đại, các hệ thống điều khiển đòi hỏi tốc độ xử lý nhanh, khả năng kết nối mạng linh hoạt và tính đồng bộ cao. Đáp ứng yêu cầu khắt khe này, tập đoàn Mitsubishi Electric đã cho ra mắt dòng bộ điều khiển lập trình PLC thế hệ mới thuộc dải sản phẩm MELSEC iQ-F Series, tiêu biểu nhất là dòng PLC Mitsubishi FX5U.

Được định vị là thế hệ kế nhiệm hoàn hảo của dòng FX3U huyền thoại, FX5U mang đến một bước nhảy vọt về công nghệ phần cứng lẫn nền tảng phần mềm. Khối xử lý trung tâm của FX5U được thiết kế lại hoàn toàn với bus hệ thống tốc độ cao, giúp dữ liệu được truyền tải khối lượng lớn với độ trễ cực thấp. Không chỉ đơn thuần là một thiết bị đóng ngắt logic tuần tự, FX5U được tích hợp sẵn hàng loạt các khối chức năng chuyên dụng như xử lý tín hiệu tương tự, điều khiển truyền động vị trí và truyền thông công nghiệp.

Sự ra đời của PLC Mitsubishi FX5U giúp các nhà chế tạo máy rút ngắn đáng kể thời gian thiết kế, giảm bớt số lượng module mở rộng cần thiết, từ đó tối ưu hóa chi phí chế tạo tủ điện điều khiển nhưng vẫn đảm bảo được hiệu năng vận hành ở cấp độ cao nhất. Thiết bị này hiện đang là lựa chọn tiêu chuẩn trong các nhà máy sản xuất, dây chuyền lắp ráp và các dự án tích hợp hệ thống phức tạp.

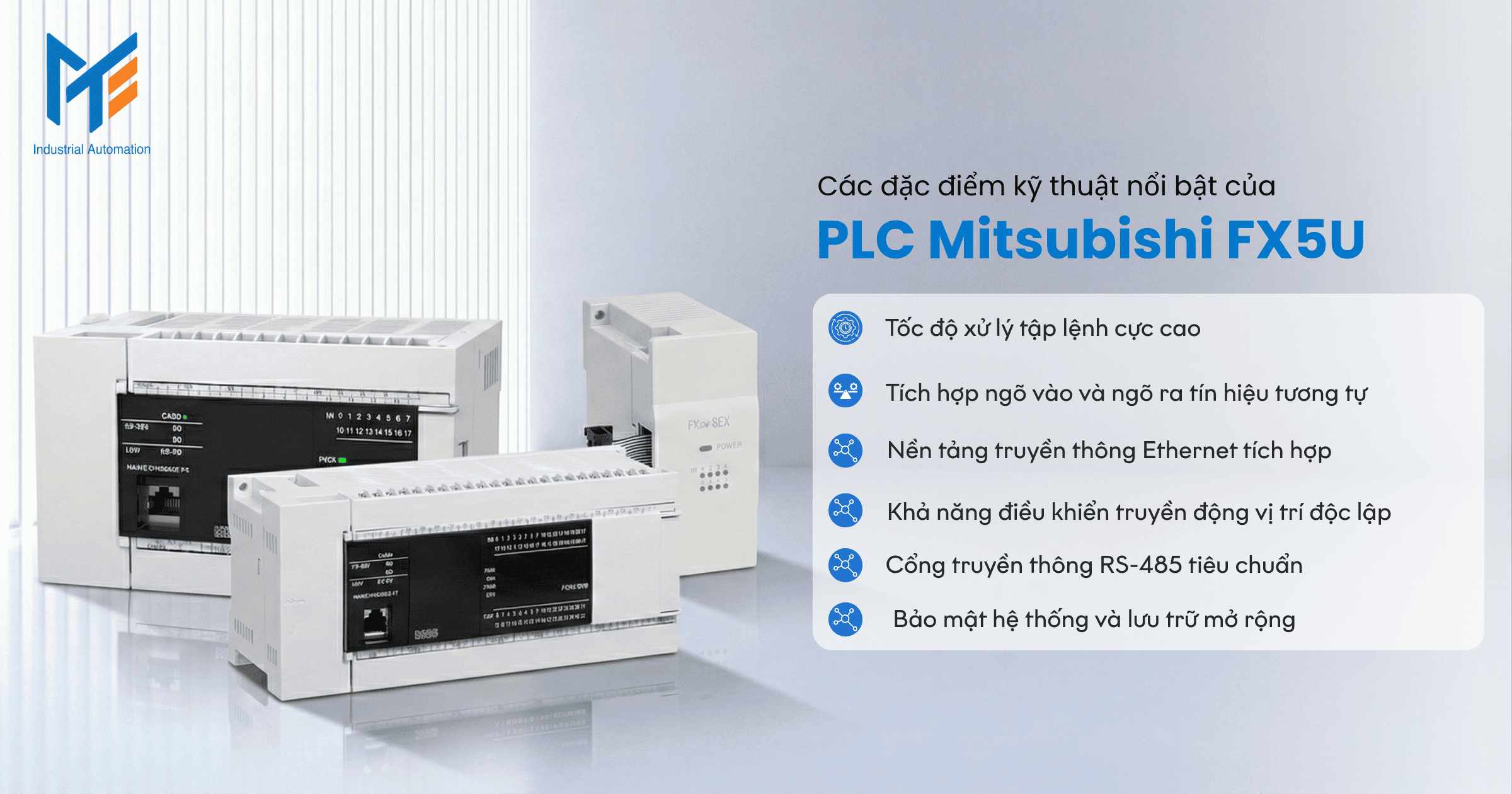

Các đặc điểm kỹ thuật nổi bật của PLC Mitsubishi FX5U

Khác biệt hoàn toàn so với các dòng điều khiển vi mô trước đây, FX5U mang trong mình sức mạnh của một bộ điều khiển tầm trung. Dưới đây là những nền tảng kỹ thuật làm nên tên tuổi của dòng sản phẩm này.

Tốc độ xử lý tập lệnh cực cao

Tốc độ thực thi lệnh cơ bản của FX5U đạt mức 34 nanosecond cho mỗi tập lệnh. Sự cải tiến vi kiến trúc phần cứng giúp thiết bị xử lý các thuật toán điều khiển PID phức tạp hoặc các phép toán dấu phẩy động trong thời gian tính bằng microsecond. Tốc độ quét chu kỳ nhanh giúp hệ thống phản hồi ngay lập tức với các thay đổi của cảm biến đầu vào.

Tích hợp ngõ vào và ngõ ra tín hiệu tương tự

Các dòng PLC cũ thường yêu cầu mua thêm module rời để đọc cảm biến nhiệt độ, áp suất hoặc điều khiển biến tần bằng điện áp. Với FX5U, nhà sản xuất đã tích hợp sẵn hai ngõ vào tín hiệu tương tự và một ngõ ra tín hiệu tương tự với độ phân giải 12-bit. Kỹ sư có thể lập trình điều khiển trực tiếp các biến vật lý mà không tốn thêm diện tích lắp đặt hay chi phí vật tư.

Nền tảng truyền thông Ethernet tích hợp

Việc trang bị sẵn cổng Ethernet tốc độ 100 Mbps giúp FX5U dễ dàng kết nối với màn hình HMI, máy tính điều khiển trung tâm SCADA hoặc liên kết dữ liệu ngang hàng với các PLC khác. Đặc biệt, cổng Ethernet này hỗ trợ giao thức CC-Link IE Field Basic, cho phép điều khiển đồng bộ nhiều thiết bị ngoại vi như biến tần, hệ thống Servo thông qua một sợi cáp mạng duy nhất.

Khả năng điều khiển truyền động vị trí độc lập

Hệ thống phần cứng ngõ ra của FX5U hỗ trợ phát xung tốc độ cao lên tới 200 kHz. Một bộ PLC FX5U tiêu chuẩn có khả năng điều khiển độc lập 4 trục Servo hoặc động cơ bước. Đi kèm với đó là các tập lệnh nội suy tuyến tính, nội suy cung tròn và điều khiển bảng định vị được tối ưu hóa, biến FX5U thành một bộ điều khiển chuyển động thực thụ cho các máy cắt CNC, máy dán nhãn hoặc hệ thống robot gắp thả.

Cổng truyền thông RS-485 tiêu chuẩn

Bên cạnh Ethernet, FX5U được tích hợp sẵn một cổng RS-485, hỗ trợ cấu hình mạng dải băng tiêu chuẩn lên đến 50 mét. Cổng truyền thông này cực kỳ hữu ích để điều khiển mạng biến tần Mitsubishi hoặc thu thập dữ liệu từ các đồng hồ đo lường kỹ thuật số thông qua giao thức MODBUS RTU.

Bảo mật hệ thống và lưu trữ mở rộng

Khe cắm thẻ nhớ SD được bố trí ngay trên mặt thiết bị. Thẻ nhớ này hỗ trợ việc sao lưu và phục hồi chương trình nhanh chóng mà không cần dùng đến máy tính. Đồng thời, nó cho phép chức năng Data Logging thu thập dữ liệu hoạt động của hệ thống theo thời gian thực để phục vụ công tác bảo trì chẩn đoán lỗi. Về mặt bảo mật, FX5U cung cấp tính năng đặt mật khẩu bảo vệ khối lệnh, chống sao chép chương trình và ngăn chặn quyền truy cập trái phép qua mạng IP.

Các dòng sản phẩm PLC Mitsubishi FX5U nổi bật

Nhằm đáp ứng đa dạng yêu cầu về số lượng cảm biến đầu vào và thiết bị chấp hành đầu ra, dải sản phẩm FX5U được chia thành nhiều mức cấu hình khác nhau. Ký hiệu MR tương ứng với ngõ ra dạng rơ le, còn MT tương ứng với ngõ ra dạng bóng bán dẫn.

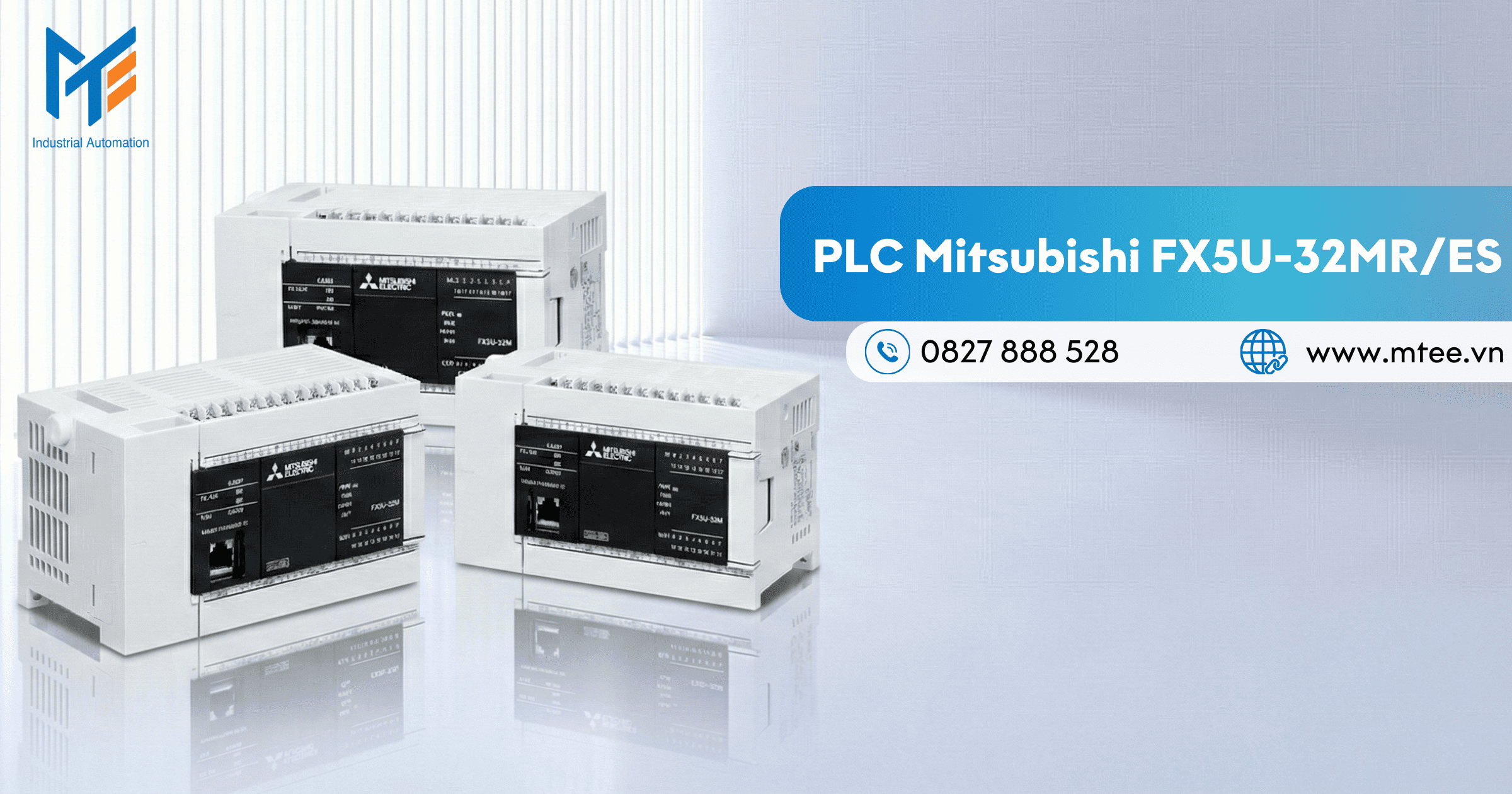

PLC Mitsubishi FX5U-32MR/ES

Đây là phiên bản có số lượng điểm kết nối thấp nhất trong dải FX5U, bao gồm tổng cộng 16 ngõ vào kỹ thuật số và 16 ngõ ra dạng rơ le.

• Đặc tính ngõ ra: Ngõ ra rơ le cho phép đóng cắt dòng điện lên tới 2A mỗi điểm. Có thể điều khiển trực tiếp các phụ tải sử dụng điện áp xoay chiều 220V như van điện từ khí nén loại lớn, cuộn hút khởi động từ hoặc các loại đèn báo công suất cao.

• Hạn chế cơ học: Rơ le là tiếp điểm cơ khí, do đó thời gian đóng ngắt có độ trễ khoảng 10 mili giây. Tuổi thọ của tiếp điểm phụ thuộc vào dòng tải và số lần đóng ngắt.

• Ứng dụng phù hợp: Sử dụng tối ưu cho các hệ thống điều khiển bơm nước, máy ép thủy lực, máy đóng gói tốc độ thấp hoặc các hệ thống chiếu sáng tự động. Việc không yêu cầu tần số đóng ngắt cao giúp FX5U-32MR/ES vận hành cực kỳ bền bỉ trong nhiều năm.

PLC Mitsubishi FX5U-32MT/ES

Có cùng số lượng 16 ngõ vào và 16 ngõ ra, nhưng FX5U-32MT/ES sử dụng linh kiện bóng bán dẫn cho mạch đầu ra.

• Đặc tính ngõ ra: Ngõ ra bóng bán dẫn có thời gian phản hồi cực nhanh, gần như không có độ trễ cơ học. Dòng điện chịu tải tối đa thường giới hạn ở mức 0.5A cho mỗi điểm, và chỉ sử dụng được với điện áp một chiều 5V đến 30V.

• Điểm mạnh kỹ thuật: Không bị giới hạn về tuổi thọ cơ khí. Đặc biệt, các ngõ ra này có khả năng băm xung tốc độ cao 200 kHz để cấp tín hiệu điều khiển vị trí cho bộ khuếch đại Servo.

• Ứng dụng phù hợp: Đây là cấu hình chuẩn cho các hệ thống máy chiết rót tốc độ cao, máy cắt bao bì theo chiều dài định trước hoặc tay gắp robot 2 trục. Bất cứ ứng dụng nào yêu cầu độ chính xác vị trí bằng xung điện đều phải sử dụng cấu hình MT.

PLC Mitsubishi FX5U-64MR/ES

Cấu hình tầm trung này cung cấp tổng cộng 32 ngõ vào kỹ thuật số và 32 ngõ ra dạng rơ le.

• Mở rộng năng lực: Với số lượng 64 điểm kết nối độc lập, kỹ sư có thể đấu nối một khối lượng lớn cảm biến tiệm cận, công tắc hành trình và nút nhấn quang học. Ngõ ra rơ le dồi dào cho phép điều khiển một dàn van điện từ hoặc một cụm động cơ khởi động qua rơ le trung gian mà không cần mua thêm module mở rộng.

• Ứng dụng phù hợp: Cấu hình này rất phổ biến trong các dây chuyền lắp ráp linh kiện điện tử, hệ thống xử lý nước thải tòa nhà hoặc các cụm máy trộn nguyên liệu thức ăn chăn nuôi quy mô vừa. Khả năng tích hợp mạnh mẽ trên một khối đơn vị giúp thu gọn kích thước tủ bảng điện.

PLC Mitsubishi FX5U-64MT/ES

Bản sao của mã 64MR nhưng được trang bị toàn bộ ngõ ra bằng bóng bán dẫn tốc độ cao.

• Đặc tính điều khiển: Ngoài việc cung cấp 4 trục phát xung điều khiển vị trí, số lượng ngõ ra bán dẫn dư dả còn lại có thể dùng để điều khiển điều áp tỷ lệ, băm xung PWM điều khiển nhiệt độ với độ chính xác cao mà không lo cháy tiếp điểm.

• Ứng dụng phù hợp: Tuyệt đối hữu dụng trong các máy in ấn bao bì nhiều màu, máy chấn tôn CNC hoặc máy cắt laser. Sự kết hợp giữa số lượng I/O lớn và khả năng phát xung nhiều trục giúp FX5U-64MT/ES trở thành thiết bị cốt lõi trong các dòng máy chế tạo theo chuẩn kỹ thuật cao.

PLC Mitsubishi FX5U-80MR/ES

Mã thiết bị có số lượng chân kết nối lớn nhất trong dải sản phẩm khối chính, cung cấp tới 40 ngõ vào và 40 ngõ ra rơ le.

• Đặc tính hệ thống: Với 80 điểm kết nối, bộ điều khiển này có sức mạnh quản lý tương đương một hệ thống tự động hóa cỡ lớn. Việc tích hợp nhiều I/O ngay trên khối CPU chính giúp giảm độ trễ truyền thông qua bus mặt bên, tăng tính ổn định của toàn hệ thống so với việc ghép nối nhiều module nhỏ lại với nhau.

• Ứng dụng phù hợp: Thường được chỉ định cho các trạm bơm cấp nước mạng lưới khu công nghiệp, hệ thống quản lý năng lượng tòa nhà BMS, hoặc các hệ thống băng tải phân loại hàng hóa dài hàng trăm mét với hàng tá cảm biến quang phân bố rải rác.

PLC Mitsubishi FX5U-80MT/ES

Phiên bản tối thượng của dòng FX5U với 40 ngõ vào và 40 ngõ ra bán dẫn.

• Sức mạnh tổng hợp: Mọi sức mạnh phần cứng từ tốc độ xử lý 34 nanosecond, ngõ vào Analog, kết nối Ethernet, RS-485 và 80 điểm I/O tốc độ cực cao được hội tụ đầy đủ. Thiết bị hỗ trợ điều khiển lên đến 4 trục Servo đồng bộ cùng lúc, trong khi vẫn dư hàng chục ngõ ra bán dẫn để kích hoạt van khí nén tốc độ cao.

• Ứng dụng phù hợp: Đặc trị cho các dây chuyền sản xuất vi mạch, máy làm khẩu trang tự động tốc độ cực cao, hoặc các hệ thống kiểm tra sản phẩm ngoại quan bằng camera công nghiệp yêu cầu tín hiệu kích hoạt tính bằng mili giây.

Ứng dụng thực tế của PLC Mitsubishi FX5U tại Việt Nam

Sự phát triển của ngành công nghiệp phụ trợ và chế biến chế tạo tại Việt Nam đã thúc đẩy nhu cầu sử dụng dòng thiết bị điều khiển iQ-F Series mạnh mẽ hơn bao giờ hết. Rất nhiều giải pháp tự động hóa trước đây dùng thiết bị cao cấp đắt tiền nay đã được chuyển đổi tối ưu bằng FX5U.

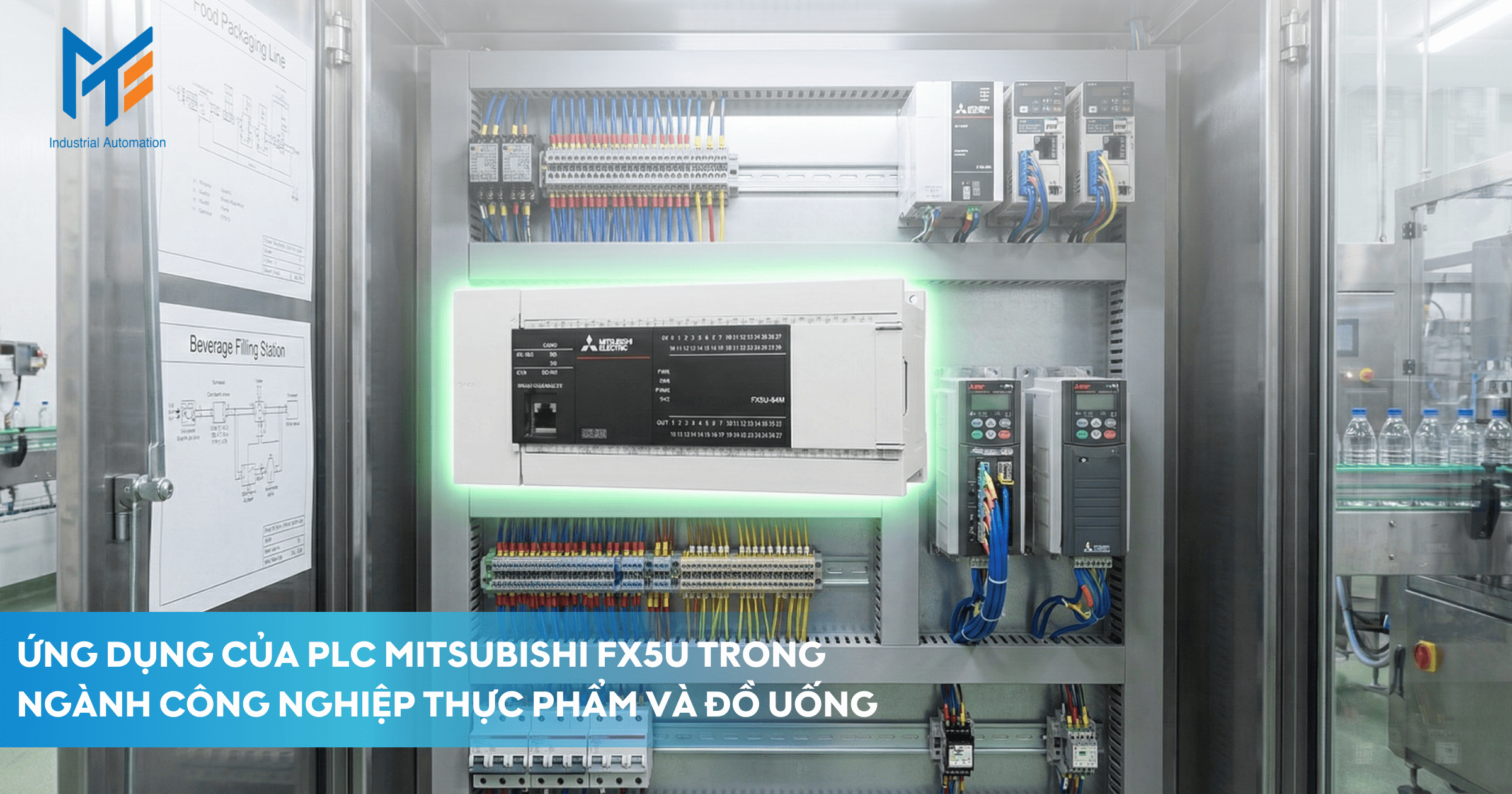

Ngành công nghiệp thực phẩm và đồ uống

Trong các nhà máy bia, sữa và nước giải khát, FX5U được dùng để điều khiển hệ thống bồn chứa, máy chiết rót và máy dán nhãn. Tính năng Ethernet có sẵn giúp kết nối hàng chục máy lại với nhau thành một dây chuyền đồng bộ, truyền dữ liệu sản lượng và thông số nhiệt độ trực tiếp về phòng điều khiển trung tâm SCADA mà không cần thêm module giao tiếp.

Hệ thống xử lý nước và môi trường

Các trạm xử lý nước thải công nghiệp yêu cầu theo dõi liên tục lưu lượng, độ pH và nồng độ hóa chất. FX5U tận dụng triệt để hai ngõ vào tín hiệu tương tự để đọc dữ liệu từ cảm biến siêu âm hoặc cảm biến hóa học. Khối lệnh điều khiển PID tích hợp sẵn sẽ tự động tính toán và xuất tín hiệu qua ngõ ra tương tự để điều khiển góc mở của van tuyến tính hoặc tần số của biến tần máy bơm hóa chất.

Ngành bao bì và in ấn

Máy cắt cuộn giấy, cắt nilon hay máy in nhiều màu yêu cầu động cơ kéo phôi và động cơ cắt phải phối hợp vị trí chính xác tuyệt đối. Lựa chọn dòng FX5U-MT kết hợp với động cơ Servo Mitsubishi thông qua tập lệnh điều khiển vị trí nội suy giúp sản phẩm làm ra có sai số chiều dài chưa tới 0.1 milimet, giảm thiểu hoàn toàn phế phẩm.

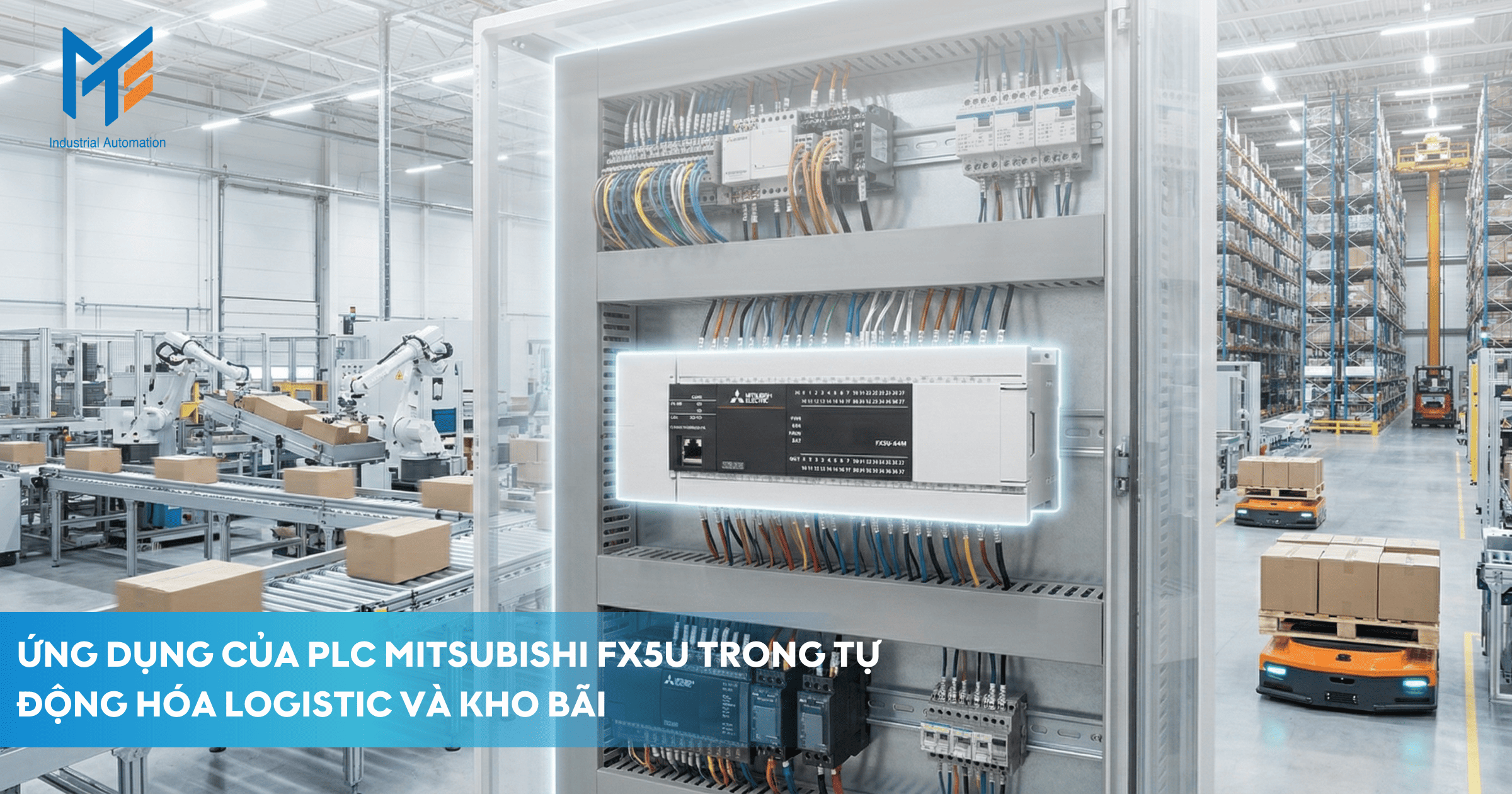

Tự động hóa logistic và kho bãi

Các hệ thống kho thông minh dùng robot cấp phôi hoặc cần trục xếp dỡ tự động đòi hỏi khả năng định vị tọa độ ba chiều. Khả năng phát xung tối đa 4 trục độc lập của thiết bị giúp định vị cần trục đến đúng vị trí ngăn kệ. Cổng RS-485 được tận dụng để thu thập dữ liệu từ các bộ đọc mã vạch gắn dọc đường đi của sản phẩm.

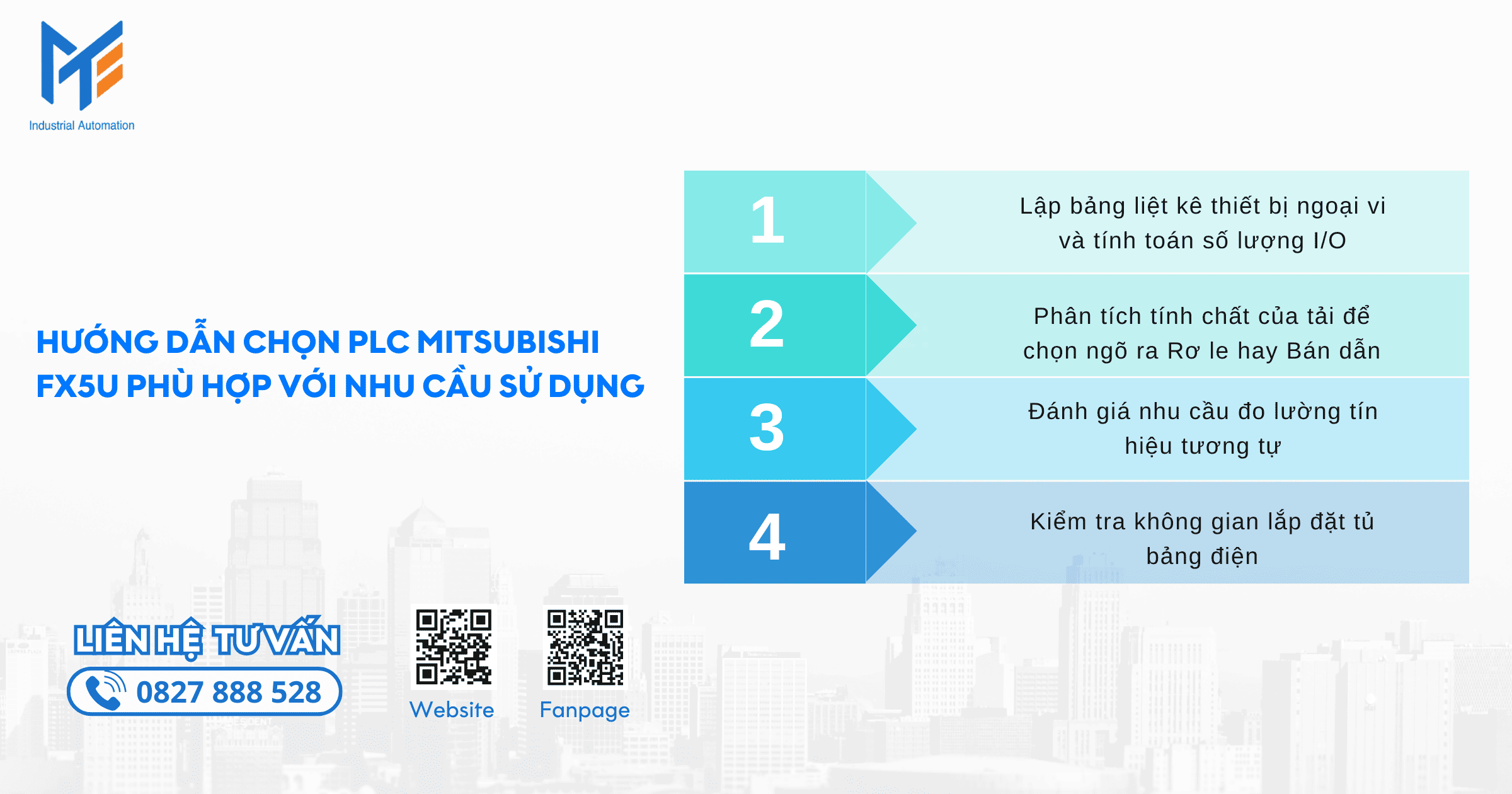

Hướng dẫn chọn PLC Mitsubishi FX5U phù hợp với nhu cầu sử dụng

Quá trình lựa chọn cấu hình bộ điều khiển trung tâm quyết định đến 80% sự thành bại của một dự án tự động hóa. Việc dư thừa sẽ gây lãng phí ngân sách, trong khi thiếu hụt sẽ dẫn đến hệ thống hoạt động không trơn tru và phải chắp vá vật tư. Hãy tuân thủ quy trình phân tích kỹ thuật sau đây.

Bước 1: Lập bảng liệt kê thiết bị ngoại vi và tính toán số lượng I/O

Kỹ sư cần đếm chính xác số lượng nút nhấn, công tắc chuyển mạch, cảm biến từ, cảm biến quang sẽ đưa tín hiệu vào hệ thống. Tiếp theo, đếm số lượng cuộn hút rơ le trung gian, van điện từ khí nén, đèn báo hiệu cần điều khiển. Một nguyên tắc thiết kế tủ điện tiêu chuẩn là luôn phải dự phòng từ 20% đến 30% số lượng điểm I/O. Ví dụ, nếu hệ thống cần 24 ngõ vào và 20 ngõ ra, tổng là 44 điểm. Bạn không thể dùng mã 32 I/O mà bắt buộc phải chọn dòng FX5U-64.

Bước 2: Phân tích tính chất của tải để chọn ngõ ra Rơ le hay Bán dẫn

• Chọn ngõ ra Rơ le (Mã MR): Khi tải tiêu thụ của bạn là điện xoay chiều 220V, dòng khởi động lớn như cuộn hút contactor, hoặc tần suất đóng ngắt thấp (vài lần một phút). Rơ le giúp cách ly điện áp tốt và chịu tải khỏe.

• Chọn ngõ ra Bán dẫn (Mã MT): Bắt buộc phải chọn khi hệ thống có sử dụng động cơ bước, động cơ Servo điều khiển vị trí, hoặc điều khiển các van đóng cắt liên tục hàng chục lần một giây. Tuyệt đối không dùng bản MR để phát xung vì tiếp điểm cơ khí không đáp ứng được tần số và sẽ cháy ngay lập tức.

Bước 3: Đánh giá nhu cầu đo lường tín hiệu tương tự

FX5U chỉ tích hợp sẵn 2 ngõ vào và 1 ngõ ra tín hiệu tương tự chuẩn điện áp (0-10V). Nếu thiết kế của bạn dùng cảm biến chuẩn dòng điện (4-20mA) hoặc yêu cầu số lượng kênh đọc Analog lớn hơn (ví dụ đọc 5 cảm biến nhiệt độ PT100), bạn bắt buộc phải mua thêm các module mở rộng chuyên dụng gắn phía bên phải khối CPU.

Bước 4: Kiểm tra không gian lắp đặt tủ bảng điện

Các dòng 32, 64 và 80 điểm I/O có chiều dài vật lý khác nhau. Việc chọn mã có số lượng ngõ vào ra lớn giúp tiết kiệm chi phí mua module phụ, nhưng khối lượng cáp điện tập trung về một vị trí sẽ rất dày đặc. Cần bố trí kích thước máng cáp và thanh ray DIN chuẩn xác trong bản vẽ tủ điện trước khi quyết định mã thiết bị.

Mua PLC Mitsubishi FX5U uy tín chính hãng ở đâu?

Khối điều khiển trung tâm là linh kiện đắt tiền và quan trọng nhất trong một hệ thống máy tự động. Sự xuất hiện của các sản phẩm nhập lậu không rõ nguồn gốc, hàng đã qua sửa chữa thay thế linh kiện hoặc hàng tháo máy giả mạo tem nhãn mới đang gây ra rủi ro cực lớn. Thiết bị kém chất lượng dễ bị treo vi xử lý khi hoạt động liên tục, gây dừng máy, hỏng phôi và mất an toàn lao động.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) tự hào là đối tác chiến lược trong việc phân phối thiết bị điều khiển tự động hóa Mitsubishi Electric tại thị trường Việt Nam.

Lợi ích kỹ thuật và thương mại khi hợp tác cùng MTEE:

1. Nguồn gốc xuất xứ rõ ràng: Khẳng định cung cấp 100% thiết bị PLC FX5U mới nguyên hộp. Cung cấp đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ bản gốc hoặc bản sao y chứng thực, đáp ứng đầy đủ tiêu chí khắt khe của hồ sơ nghiệm thu dự án.

2. Kho hàng dự trữ quy mô lớn: Hệ thống kho của MTEE luôn sẵn sàng hàng chục đầu mã từ FX5U-32MR đến FX5U-80MT, giúp nhà thầu rút ngắn thời gian chờ đợi nhập hàng, đẩy nhanh tiến độ thi công bàn giao máy cho chủ đầu tư.

3. Năng lực hỗ trợ kỹ thuật thực chiến: Không chỉ là nhà phân phối thiết bị, đội ngũ kỹ sư điều khiển của MTEE am hiểu tường tận nền tảng phần mềm GX Works3. Chúng tôi hỗ trợ khách hàng tính toán cấu hình tủ, chuyển đổi mã hàng cũ từ dòng FX3U sang FX5U và hỗ trợ xử lý các lỗi truyền thông công nghiệp phức tạp.

4. Chính sách hậu mãi ưu việt: Thiết lập mức giá cực kỳ cạnh tranh cho đơn vị lắp ráp máy và nhà thầu tích hợp. Bảo hành chính hãng theo quy định của Mitsubishi, hỗ trợ kiểm tra bo mạch và xử lý nhanh chóng các lỗi phát sinh trong quá trình vận hành ban đầu.

Lời kết

Việc chuyển đổi và nâng cấp lên nền tảng PLC Mitsubishi FX5U không chỉ đơn giản là thay thế một linh kiện điện tử, mà là bước tiến dài về mặt công nghệ giúp các nhà chế tạo máy tại Việt Nam nâng tầm hệ thống. Sức mạnh xử lý vượt trội, khả năng truyền thông mạng tích hợp và sự linh hoạt của dải sản phẩm từ 32 đến 80 I/O giúp FX5U giải quyết được những bài toán tự động hóa phức tạp nhất với chi phí cực kỳ hợp lý.

Quyết định đầu tư vào thiết bị điều khiển FX5U chính hãng là chìa khóa để đảm bảo dây chuyền sản xuất vận hành ổn định trong nhiều thập kỷ tới. Hãy trang bị cho hệ thống của mình những khối xử lý công nghiệp mạnh mẽ nhất. Nếu bạn đang thiết kế một dự án tự động hóa mới hoặc cần nâng cấp tủ điện cũ, hãy liên hệ trực tiếp với Mạnh Tùng (MTEE) để nhận được bảng báo giá dự án cùng những tư vấn kỹ thuật chính xác nhất.

Những câu hỏi thường gặp về PLC Mitsubishi FX5U

FX5U và FX3U khác nhau cơ bản ở điểm nào?

FX5U là thế hệ kế nhiệm thuộc dải iQ-F với bus mặt sau tốc độ cao hơn gấp hàng chục lần. FX5U được tích hợp sẵn cổng Ethernet, khe cắm thẻ SD, tính năng Analog và phát xung nội suy mà trước đây trên dòng FX3U bạn phải bỏ rất nhiều tiền để mua thêm các module mở rộng rời. FX5U sử dụng phần mềm GX Works3 thay vì GX Works2.

PLC FX5U lập trình bằng phần mềm gì?

Thiết bị này được cấu hình và lập trình thông qua phần mềm môi trường thiết kế kỹ thuật GX Works3. Phần mềm này hỗ trợ đa dạng ngôn ngữ lập trình theo chuẩn IEC 61131-3 bao gồm dạng hình thang Ladder, khối chức năng FBD, văn bản cấu trúc ST và SFC.

Làm thế nào để điều khiển biến tần bằng cổng RS-485 trên FX5U?

FX5U có sẵn cổng đấu dây RS-485. Trong phần mềm GX Works3, bạn sử dụng tập lệnh chuyên dụng Inverter Communication tích hợp sẵn. Chỉ cần khai báo địa chỉ biến tần, tốc độ baud và các thông số tần số, lệnh chạy dừng, PLC sẽ tự động truyền dữ liệu mà không cần phải viết những chuỗi lệnh truyền thông Modbus phức tạp như các dòng đời cũ.

Dòng FX5U có mở rộng được nhiều cảm biến tương tự không?

Hoàn toàn được. Dù có sẵn 2 vào và 1 ra tương tự, nhưng nếu cần độ phân giải cao hơn 12-bit hoặc số lượng kênh đọc nhiệt độ can nhiệt độ, áp suất nhiều hơn, bạn có thể ghép nối thêm các module mở rộng chuyên dụng như FX5-4AD, FX5-4DA, FX5-4LC vào bên phải khối thiết bị chính.

Nếu thiết bị gặp lỗi, có cách nào chẩn đoán mà không cần mang máy tính tới công trình?

Có. Bạn có thể sử dụng thẻ nhớ SD cắm vào khe cắm trên thiết bị và cấu hình tính năng Data Logging. Nếu PLC gặp sự cố, hệ thống tự động ghi lại trạng thái mã lỗi, thời điểm lỗi và các thanh ghi bộ nhớ liên quan vào một tệp tin trên thẻ nhớ. Kỹ thuật viên bảo trì chỉ cần tháo thẻ nhớ mang về đọc là có thể phân tích nguyên nhân sự cố. Bạn cũng có thể dùng trình duyệt web đăng nhập vào địa chỉ IP của PLC để xem trực tiếp trang chẩn đoán Web Server tích hợp sẵn.

---
