Tổng quan về PLC Mitsubishi FX5U chi tiết nhất

Trong lĩnh vực tự động hóa công nghiệp hiện đại, việc tối ưu hóa quy trình sản xuất, nâng cao tốc độ phản hồi và đảm bảo tính đồng bộ của hệ thống là những tiêu chuẩn kỹ thuật bắt buộc. Để đáp ứng các yêu cầu khắt khe này, việc lựa chọn một thiết bị điều khiển trung tâm đủ mạnh mẽ, linh hoạt và có khả năng mở rộng cao là yếu tố quyết định. Trong phân khúc thiết bị điều khiển nhỏ gọn gọn hiệu suất cao, PLC Mitsubishi FX5U nổi lên như một giải pháp toàn diện, định hình lại các tiêu chuẩn kỹ thuật cho các hệ thống máy móc thế hệ mới.

Thuộc dải sản phẩm MELSEC iQ-F Series do tập đoàn Mitsubishi Electric phát triển, dòng FX5U không chỉ đơn thuần là bản nâng cấp của thế hệ FX3U tiền nhiệm mà là một bước đột phá hoàn toàn về vi kiến trúc phần cứng. Sự ra đời của thiết bị này giúp các kỹ sư cơ điện giải quyết trọn vẹn bài toán về tốc độ xử lý, khả năng truyền thông mạng và tích hợp nhiều chức năng đo lường trực tiếp trên cùng một bo mạch. Bài viết này sẽ đi sâu vào phân tích các đặc điểm kỹ thuật, các dòng cấu hình phổ biến và cách thức ứng dụng linh hoạt của PLC Mitsubishi FX5U trong môi trường công nghiệp thực tế.

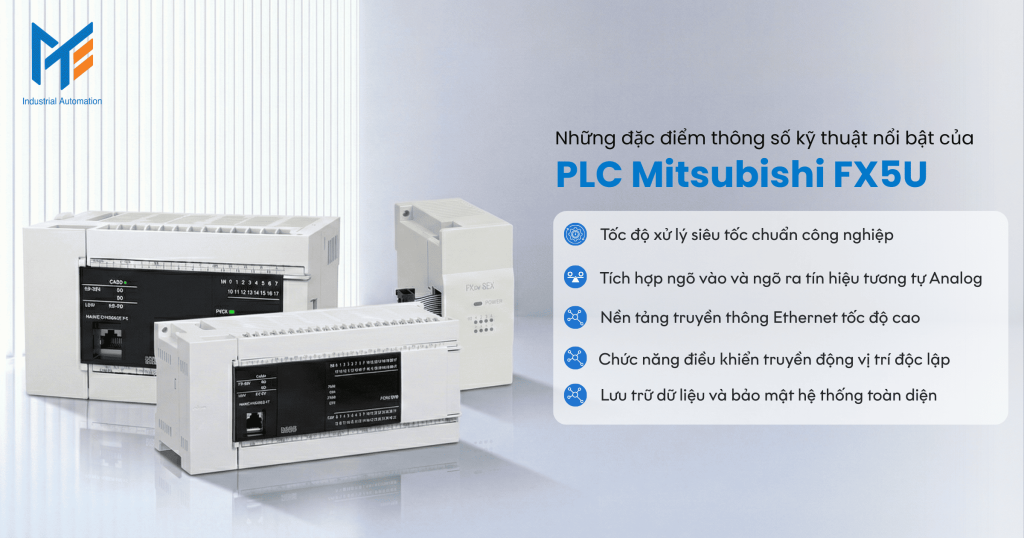

Những đặc điểm thông số kỹ thuật nổi bật của PLC Mitsubishi FX5U

Dòng FX5U được định vị là thiết bị cao cấp nhất trong phân khúc điều khiển nhỏ gọn của Mitsubishi. Sức mạnh của nó đến từ hàng loạt các trang bị kỹ thuật được tích hợp sẵn trên khối bo mạch chủ, giúp người dùng tiết kiệm tối đa chi phí mua sắm linh kiện mở rộng.

Tốc độ xử lý siêu tốc chuẩn công nghiệp

Khối vi xử lý trung tâm của FX5U được tái thiết kế hoàn toàn với kiến trúc bus hệ thống tốc độ cao. Thời gian thực thi các tập lệnh logic cơ bản đạt mức 34 nanosecond. Tốc độ quét chu kỳ cực ngắn này giúp thiết bị phản ứng gần như ngay lập tức với các tín hiệu biến thiên liên tục từ hệ thống cảm biến quang học hay cảm biến tiệm cận. Điều này đảm bảo các cơ cấu cắt gọt, định vị hoặc phân loại sản phẩm trên dây chuyền tốc độ cao hoạt động với độ chính xác tuyệt đối, loại bỏ hoàn toàn độ trễ tín hiệu.

Tích hợp ngõ vào và ngõ ra tín hiệu tương tự Analog

Một trong những điểm cải tiến đáng giá nhất của FX5U là việc tích hợp sẵn khả năng xử lý tín hiệu tương tự ngay trên thân máy tiêu chuẩn. Cụ thể, thiết bị cung cấp hai kênh ngõ vào Analog và một kênh ngõ ra Analog với độ phân giải 12 bit. Kỹ sư có thể trực tiếp đấu nối các cảm biến đo áp suất, nhiệt độ hoặc xuất tín hiệu điện áp điều khiển tần số biến tần mà không cần phải tốn thêm ngân sách và không gian tủ điện để mua các module Analog ghép nối bên ngoài.

Nền tảng truyền thông Ethernet tốc độ cao

Bắt kịp xu hướng vạn vật kết nối trong công nghiệp, FX5U được trang bị sẵn một cổng giao tiếp Ethernet tốc độ 100 Mbps. Cổng kết nối này không chỉ phục vụ cho việc nạp chương trình phần mềm từ máy tính một cách nhanh chóng mà còn hỗ trợ giao thức mạng CC-Link IE Field Basic. Với tính năng này, một khối điều khiển FX5U có thể đóng vai trò là thiết bị chủ, điều khiển đồng bộ hàng loạt bộ khuếch đại động cơ Servo và biến tần thông qua một chuẩn cáp mạng duy nhất, tối giản hóa toàn bộ sơ đồ đi dây động lực và điều khiển.

Chức năng điều khiển truyền động vị trí độc lập

Hệ thống phần cứng ngõ ra của FX5U hỗ trợ phát xung điều khiển vị trí ở tần số lên tới 200 kHz. Thiết bị có khả năng cấp xung điều khiển độc lập cho tối đa 4 trục chuyển động cùng lúc. Các tập lệnh lập trình điều khiển vị trí nội suy cung tròn, nội suy đường thẳng được tối ưu hóa mạnh mẽ, biến FX5U thành một khối vi điều khiển chuyển động thực thụ phục vụ cho các hệ thống robot gắp thả hoặc máy cắt CNC cơ bản.

Lưu trữ dữ liệu và bảo mật hệ thống toàn diện

Mặt trước thiết bị được bố trí một khe cắm thẻ nhớ SD. Thẻ nhớ này hỗ trợ chức năng ghi nhận dữ liệu hoạt động tự động, lưu trữ các thông số lỗi và lịch sử chạy máy để phục vụ công tác bảo trì chẩn đoán. Về mặt bảo mật an toàn thông tin, thiết bị cung cấp hệ thống mật khẩu bảo vệ nhiều lớp, ngăn chặn việc sao chép chương trình trái phép và giới hạn quyền truy cập từ xa qua mạng IP, bảo vệ an toàn cho cả quy trình công nghệ lẫn bí quyết chế tạo máy của doanh nghiệp.

Xem thêm: Giới thiệu tổng quan về PLC Mitsubishi mới nhất

Các dòng PLC Mitsubishi FX5U phổ biến và nổi bật hiện nay

Dải sản phẩm FX5U được thiết kế cực kỳ đa dạng nhằm đáp ứng mọi yêu cầu về số lượng điểm kiểm soát tín hiệu. Cách phân loại sản phẩm dựa trên tổng số chân kết nối ngõ vào và ngõ ra, kèm theo đặc tính linh kiện đóng cắt. Hậu tố MR biểu thị ngõ ra sử dụng tiếp điểm rơ le cơ khí, chịu tải dòng điện cao và điện áp xoay chiều. Hậu tố MT biểu thị ngõ ra sử dụng bóng bán dẫn, chịu tải dòng điện thấp nhưng đáp ứng được tần số đóng ngắt cực kỳ nhanh.

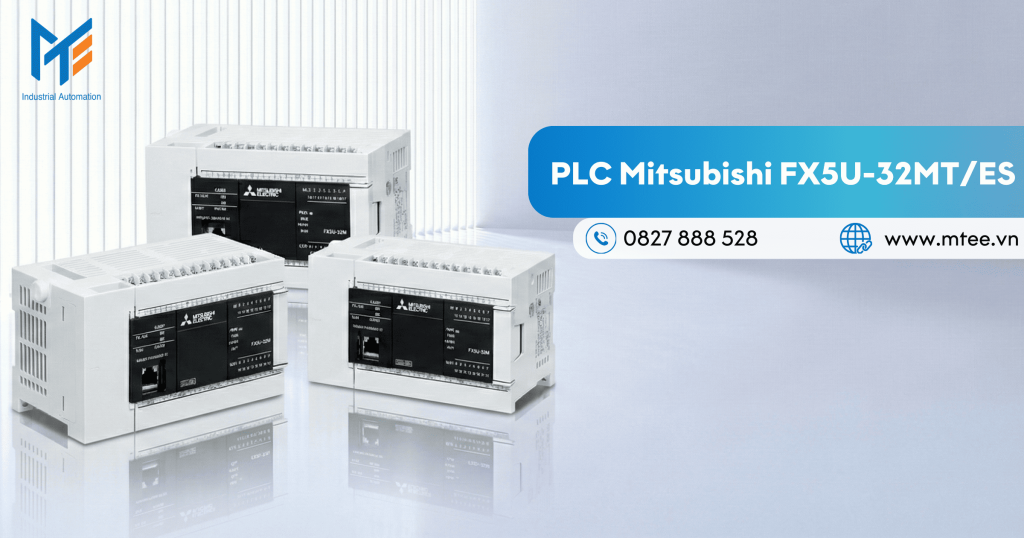

PLC Mitsubishi FX5U-32MT/ES

Đây là cấu hình nền tảng phục vụ cho các ứng dụng đòi hỏi khả năng điều khiển vị trí tốc độ cao nhưng không cần quá nhiều thiết bị ngoại vi.

• Cấu hình phần cứng: Thiết bị cung cấp tổng cộng 32 điểm kết nối, bao gồm 16 ngõ vào kỹ thuật số và 16 ngõ ra dạng bóng bán dẫn.
• Đặc tính kỹ thuật: Ngõ ra bán dẫn loại bỏ hoàn toàn cơ cấu tiếp điểm vật lý, giúp thiết bị xuất các xung điện ở tần số 200 kHz mà không bị hao mòn cơ học hay phát sinh tia lửa điện. Tuy nhiên, dòng tải tối đa của các chân này chỉ đạt mức 0.5A và yêu cầu sử dụng nguồn điện một chiều.
• Khả năng ứng dụng: Khối FX5U-32MT/ES đặc biệt phù hợp làm linh kiện cốt lõi trong các máy đóng gói màng co tự động, máy cắt nhãn mác chiều dài chuẩn, hoặc các cơ cấu bàn trượt tịnh tiến hai trục X Y dùng động cơ bước.

PLC Mitsubishi FX5U-64MR/ES

Một trong những thiết bị điều khiển hạng trung có mức độ phổ biến cao nhất nhờ sự cân bằng giữa số lượng chân tín hiệu và khả năng đóng cắt tải công suất lớn.

• Cấu hình phần cứng: Cung cấp không gian kết nối rộng rãi với 32 ngõ vào cảm biến và 32 ngõ ra dạng rơ le cơ khí.
• Đặc tính kỹ thuật: Tiếp điểm rơ le cho phép thiết bị đóng cắt trực tiếp các phụ tải sử dụng điện áp 220V xoay chiều với cường độ dòng điện lên tới 2A mỗi điểm. Với 32 ngõ vào, kỹ sư có thể bố trí hàng loạt công tắc hành trình, nút bấm khẩn cấp và cảm biến quang học dọc theo chiều dài của dây chuyền.
• Khả năng ứng dụng: FX5U-64MR/ES là sự lựa chọn tiêu chuẩn cho các hệ thống máy trộn nguyên liệu thực phẩm, máy ép nhựa thủy lực cỡ trung, hoặc các trạm rửa xe tự động nhiều bước. Sức mạnh của ngõ ra rơ le giúp kỹ sư kích hoạt trực tiếp các cuộn hút van điện từ mà không tốn chi phí cho các rơ le kiếng trung gian.

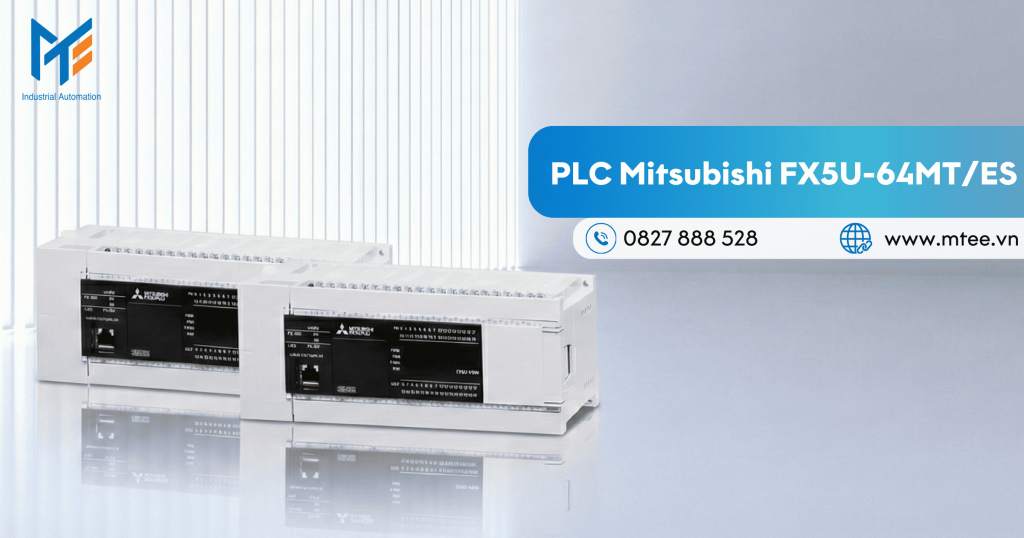

PLC Mitsubishi FX5U-64MT/ES

Bản sao hoàn hảo của cấu hình 64 điểm nhưng được tối ưu hóa toàn diện cho năng lực điều khiển chuyển động đa trục và kiểm soát nhiệt độ tinh chỉnh.

• Cấu hình phần cứng: Bao gồm 32 ngõ vào và 32 ngõ ra bóng bán dẫn.
• Đặc tính kỹ thuật: Việc trang bị tới 32 ngõ ra bán dẫn mang lại sự linh hoạt tuyệt đối. Ngoài việc trích xuất các chân phát xung định vị cho 4 trục Servo, số lượng chân bán dẫn dư dả còn lại có thể sử dụng để xuất tín hiệu băm xung PWM điều khiển góc mở của các van tỷ lệ, hoặc điều chỉnh công suất của cụm điện trở gia nhiệt với độ chính xác cao.
• Khả năng ứng dụng: FX5U-64MT/ES giải quyết trọn vẹn các bài toán tự động hóa trong ngành sản xuất linh kiện điện tử, máy chấn tôn gia công cơ khí chính xác, hoặc các dây chuyền in ấn bao bì đa sắc yêu cầu sự đồng bộ nhịp nhàng giữa hàng tá động cơ kéo phôi.

PLC Mitsubishi FX5U-80MR/ES

Phiên bản mang lại dung lượng điểm tín hiệu vật lý lớn nhất trong dải sản phẩm khối chính tiêu chuẩn dùng ngõ ra cơ khí.

• Cấu hình phần cứng: Khối lượng kết nối khổng lồ lên tới 80 điểm, bao gồm 40 ngõ vào và 40 ngõ ra rơ le chịu tải cao.
• Đặc tính kỹ thuật: Việc tích hợp thẳng 80 điểm tín hiệu vào một khối bo mạch duy nhất giúp triệt tiêu hoàn toàn nguy cơ suy hao tín hiệu và lỗi lỏng lẻo tiếp xúc thường gặp khi phải cắm nối tiếp nhiều module mở rộng rập khuôn. Mạch nguồn cấp nội bộ được gia cố để chịu được cường độ tiêu thụ điện năng khi hàng chục ngõ ra rơ le cùng đóng mạch một lúc.
• Khả năng ứng dụng: FX5U-80MR/ES thường được chỉ định cho các tủ điện trung tâm quản lý mạng lưới bơm cấp nước cho toàn bộ nhà máy, hệ thống điều hòa thông gió trung tâm của các tòa cao ốc, hoặc các hệ thống băng tải phân loại hàng hóa logistic có chiều dài hàng trăm mét.

PLC Mitsubishi FX5U-80MT/ES

Sức mạnh tổng hợp tối thượng của dòng iQ-F Series, hội tụ đầy đủ khả năng kết nối mạng, xử lý tín hiệu tương tự và điều khiển định vị siêu tốc.

• Cấu hình phần cứng: Trang bị 40 ngõ vào và 40 ngõ ra dạng bán dẫn tốc độ cao.
• Đặc tính kỹ thuật: Tốc độ xử lý lệnh 34 nanosecond kết hợp cùng 80 điểm I/O vi xử lý mang lại hiệu năng quản lý luồng dữ liệu tương đương các hệ thống điều khiển cỡ lớn đắt tiền. Hệ thống xử lý mượt mà đồng thời các thuật toán PID, nội suy vị trí đa chiều và giao tiếp mạng liên tục mà không làm tăng thời gian chu kỳ quét hệ thống.
• Khả năng ứng dụng: FX5U-80MT/ES được sử dụng cho các dây chuyền sản xuất bo mạch bán dẫn liên hoàn, máy dệt kim công nghiệp tốc độ cao, máy làm khẩu trang y tế tự động nhiều lớp, và các tổ hợp robot kiểm tra chất lượng sản phẩm bằng hệ thống camera ngoại quan.

Các ứng dụng của PLC Mitsubishi FX5U trong tủ điện công nghiệp

Sự linh hoạt trong thiết kế phần cứng và nền tảng phần mềm mạnh mẽ đã giúp dòng thiết bị này phủ sóng khắp các phân ngành sản xuất công nghiệp trọng điểm, mang lại tính ổn định và năng suất vượt trội.

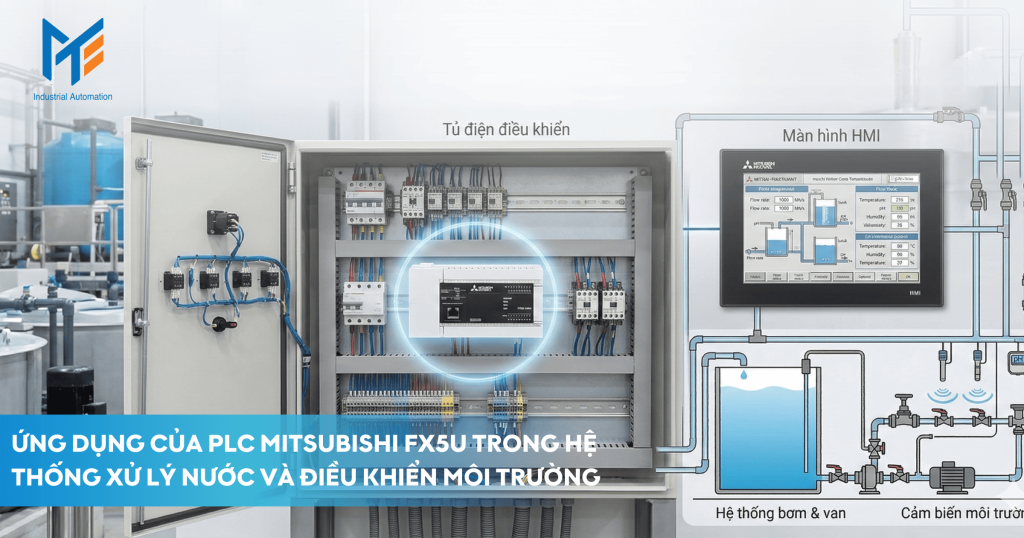

Hệ thống xử lý nước và điều khiển môi trường

Tại các trạm quan trắc môi trường và khu xử lý nước thải công nghiệp, việc thu thập dữ liệu độ pH, hàm lượng oxy hòa tan và điều tiết hóa chất là quy trình bắt buộc. FX5U tận dụng hai kênh ngõ vào tín hiệu tương tự tích hợp sẵn để đọc trực tiếp các thông số này. Thuật toán logic sẽ tự động tính toán thời gian chạy luân phiên của các máy khuấy chìm, điều khiển biến tần máy bơm bùn và định lượng chính xác hóa chất keo tụ thông qua các ngõ ra rơ le bền bỉ, giúp duy trì chất lượng nước thải đầu ra luôn đạt chuẩn.

Ngành công nghiệp thực phẩm, đồ uống và đóng gói

Trong các nhà máy bia, sữa và dây chuyền chế biến thực phẩm, tính liên tục và độ chính xác của định lượng là yếu tố sống còn. Tủ điện điều khiển sử dụng FX5U để giám sát hệ thống bồn nấu, kiểm soát lưu lượng dòng chảy bằng thuật toán PID. Khi sản phẩm chuyển sang khâu đóng gói, các ngõ ra phát xung tốc độ cao sẽ điều khiển cụm động cơ Servo trên máy chiết rót và máy dán nhãn, đảm bảo từng sản phẩm đi qua băng chuyền đều được xử lý nhịp nhàng, giảm thiểu tối đa hao hụt nguyên liệu.

Ngành gia công cơ khí chính xác và chế tạo máy

Các dòng máy công cụ CNC cơ bản, máy chấn tôn, máy cắt plasma hay máy uốn ống kim loại đòi hỏi thiết bị điều khiển phải có khả năng nội suy đường thẳng và nội suy cung tròn. FX5U giải quyết hoàn hảo bài toán này nhờ tập lệnh điều khiển vị trí chuyên dụng và khả năng phát xung 4 trục độc lập. Khối thiết bị tiếp nhận lệnh tọa độ từ màn hình HMI, tính toán gia tốc và vận tốc, sau đó xuất tín hiệu điều khiển trực tiếp các bộ khuếch đại động cơ, đảm bảo chi tiết cơ khí được gia công sắc nét và chuẩn xác.

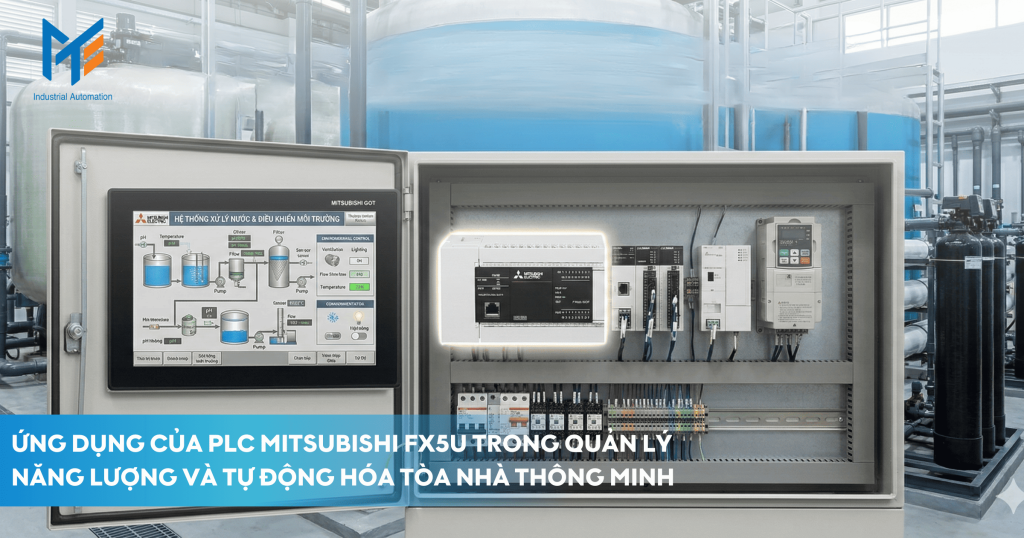

Quản lý năng lượng và tự động hóa tòa nhà thông minh

Hệ thống quản lý tòa nhà thông minh yêu cầu kiểm soát hàng loạt thiết bị phân tán như hệ thống làm mát Chiller, quạt thông gió tầng hầm, cụm bơm tăng áp sinh hoạt và hệ thống chiếu sáng cảnh quan. FX5U với cấu hình 80 điểm kết nối đóng vai trò là trạm thu thập dữ liệu cục bộ. Cổng truyền thông RS-485 thu thập chỉ số từ các đồng hồ điện năng, trong khi cổng mạng Ethernet đẩy toàn bộ trạng thái thiết bị về phòng điều khiển trung tâm, cho phép kỹ sư vận hành giám sát và tối ưu hóa chi phí điện năng tiêu thụ cho toàn bộ công trình.

Xem thêm: Ứng dụng của PLC Mitsubishi FX5U trong tủ điện công nghiệp hiện nay

Hướng dẫn chọn PLC Mitsubishi cho tủ điện công nghiệp

Khối điều khiển trung tâm là bộ phận đắt tiền và quyết định cấu trúc của toàn bộ tủ điện. Việc xác định sai mã thiết bị sẽ dẫn đến tình trạng thiếu cổng kết nối, hệ thống hoạt động thiếu ổn định hoặc gây lãng phí ngân sách đầu tư không cần thiết. Để tối ưu hóa quá trình lựa chọn, kỹ sư cơ điện cần tuân thủ chặt chẽ bốn bước phân tích kỹ thuật sau đây.

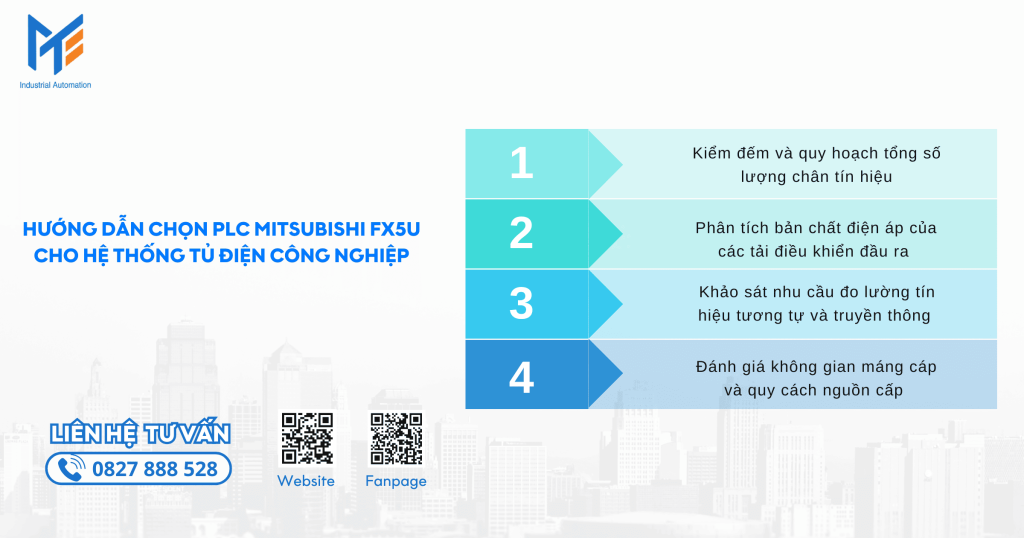

Bước 1: Kiểm đếm và quy hoạch tổng số lượng chân tín hiệu

Hãy lập một bảng tính chi tiết liệt kê mọi thành phần ngoại vi sẽ tương tác với hệ thống. Tổng số ngõ vào bao gồm toàn bộ các nút nhấn trên mặt tủ, công tắc chuyển mạch, cảm biến quang, cảm biến từ, rơ le nhiệt báo lỗi và công tắc hành trình cơ khí. Tổng số ngõ ra bao gồm cuộn hút khởi động từ, van điện từ khí nén, đèn báo hiệu, còi hú và các rơ le trung gian. Nguyên tắc bất di bất dịch trong thiết kế là phải áp dụng hệ số dự phòng tối thiểu 20 phần trăm cho tổng số điểm tín hiệu. Nếu bản vẽ của bạn yêu cầu 28 ngõ vào và 22 ngõ ra, tổng cộng là 50 điểm, bạn tuyệt đối không được chọn mã 32 điểm mà phải tiến thẳng lên cấu hình mã FX5U-64 để đảm bảo có sẵn cổng đấu nối cho các nhu cầu nâng cấp máy móc trong tương lai.

Bước 2: Phân tích bản chất điện áp của các tải điều khiển đầu ra

Quyết định lựa chọn thiết bị có hậu tố MR hay MT là yếu tố then chốt liên quan đến độ bền của hệ thống. Nếu thiết kế cơ khí của bạn sử dụng động cơ bước, động cơ Servo yêu cầu cấp xung vuông tần số cao để định vị tọa độ, hoặc bạn cần băm xung điện áp để điều khiển các van tỷ lệ thay đổi tiết diện đóng mở liên tục, bạn bắt buộc phải cấu hình tủ điện với mã thiết bị ngõ ra bán dẫn. Ngược lại, nếu hệ thống chỉ có nhu cầu đóng ngắt các tải sử dụng điện xoay chiều 220V, điều khiển bơm nước, quạt hút thông qua khởi động từ, hoặc tần số bật tắt các van khí nén là rất chậm, cấu hình ngõ ra rơ le cơ khí là phương án an toàn nhất, cung cấp khả năng cách ly điện áp tốt và chịu dòng khởi động xuất sắc.

Bước 3: Khảo sát nhu cầu đo lường tín hiệu tương tự và truyền thông

FX5U đã tích hợp sẵn 2 ngõ vào và 1 ngõ ra tín hiệu tương tự chuẩn điện áp từ 0 đến 10V. Hãy rà soát lại loại cảm biến trong dự án của bạn. Nếu bạn sử dụng cảm biến chuẩn dòng điện từ 4 đến 20mA, hoặc hệ thống yêu cầu đo lường trực tiếp nhiệt độ từ hàng chục can nhiệt PT100, bạn phải tính toán mua bổ sung các bo mạch mở rộng Analog gắn bên phải thiết bị chính. Tương tự, nếu hệ thống có mạng lưới hàng chục biến tần cần điều khiển qua giao thức nối tiếp, hãy cân nhắc mua thêm các bo mạch mở rộng truyền thông RS-485.

Bước 4: Đánh giá không gian máng cáp và quy cách nguồn cấp

Các khối thiết bị 32 điểm, 64 điểm và 80 điểm có chiều dài vật lý khác nhau rõ rệt. Cấu hình càng nhiều chân kết nối, khối lượng cáp tín hiệu tập trung về một khu vực trên thanh ray DIN càng dày đặc. Kỹ sư thiết kế cần bố trí kích thước máng cáp nhựa đủ rộng để tránh hiện tượng chèn ép dây dẫn gây đứt ngầm. Đồng thời, cần kiểm tra kỹ nguồn điện cấp tại nhà máy. Đa số các mã thiết bị phổ thông sử dụng điện lưới xoay chiều trực tiếp, nhưng đối với các hệ thống xe tự hành AGV dùng bình ắc quy, bạn phải tìm mua các mã thiết bị đặc biệt sử dụng nguồn cấp một chiều DC.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi FX5U cho hệ thống tủ điện

Mua PLC Mitsubishi FX5U uy tín chính hãng ở đâu?

Khối vi xử lý trung tâm là linh kiện đầu não, quyết định tính chính xác và sinh mệnh của toàn bộ dây chuyền sản xuất. Việc vô tình lắp đặt các sản phẩm hàng nhái tinh vi từ nước ngoài, hàng tân trang đã qua sửa chữa thay thế linh kiện lỗi, hoặc hàng tháo máy không rõ thông số kỹ thuật sẽ dẫn đến những thiệt hại cực kỳ nghiêm trọng. Các vi mạch kém chất lượng rất dễ bị treo hệ thống khi hoạt động trong môi trường nhiệt độ cao, gây xuất lệnh sai lệch làm vỡ kết cấu cơ khí, làm hỏng hàng loạt phôi liệu đang gia công và đe dọa trực tiếp đến an toàn lao động của người công nhân thao tác.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) khẳng định vị thế là đối tác phân phối chiến lược uy tín bậc nhất đối với các giải pháp thiết bị điều khiển tự động hóa Mitsubishi Electric tại thị trường Việt Nam.

Những lý do MTEE luôn là sự lựa chọn ưu tiên của các nhà thầu cơ điện và xưởng chế tạo máy:

1. Tuyệt đối cam kết thiết bị chính hãng: MTEE tự hào cung cấp 100% dòng sản phẩm khối xử lý FX5U mới nguyên hộp, nguyên tem niêm phong bảo vệ từ nhà máy sản xuất. Khách hàng sẽ nhận được minh bạch và đầy đủ bộ hồ sơ chứng từ hải quan, chứng nhận xuất xứ CO và chứng nhận chất lượng CQ, đáp ứng hoàn hảo tiêu chí pháp lý khắt khe của các chủ đầu tư dự án nước ngoài.
2. Khả năng đáp ứng vật tư hỏa tốc: Thời gian dừng máy chờ đợi linh kiện thay thế là sự lãng phí khủng khiếp đối với mọi nhà máy. Hệ thống kho bãi tiêu chuẩn của MTEE luôn duy trì tồn kho sẵn sàng số lượng lớn toàn bộ dải sản phẩm từ FX5U-32MT đến FX5U-80MT cùng các hệ sinh thái module mở rộng. Khách hàng sẽ loại bỏ được hoàn toàn áp lực tiến độ thi công bàn giao máy móc.
3. Chính sách hậu mãi và đồng hành bền vững: MTEE xây dựng mức giá chiết khấu dự án cực kỳ cạnh tranh cho các đối tác lắp ráp tủ bảng điện định kỳ và các đơn vị chế tạo máy OEM. Đi kèm theo đó là quy trình tiếp nhận bảo hành chính hãng chuẩn mực, quy định hỗ trợ kiểm tra linh hoạt và dịch vụ hỗ trợ kỹ thuật xuyên suốt vòng đời sử dụng thiết bị.

Lời kết

Việc ứng dụng bộ vi điều khiển PLC Mitsubishi FX5U đánh dấu một bước chuyển mình mang tính chiến lược của các hệ thống tự động hóa vừa và nhỏ, hướng tới kỷ nguyên sản xuất thông minh và kết nối dữ liệu liên tục. Năng lực xử lý tốc độ siêu tốc, không gian bộ nhớ lưu trữ rộng mở cùng khả năng kết nối mạng Ethernet tiên tiến được tích hợp trọn vẹn trong một khối thiết bị tinh gọn, biến FX5U thành một giải pháp điều khiển vô cùng kinh tế, mạnh mẽ và không thể lỗi thời trong nhiều năm tới.

---

Cảm ơn quý khách đã truy cập vào website MTEE.VN. Kính chúc quý khách nhận được những thông tin hữu ích và có những trải nghiệm tuyệt vời trên trang.
