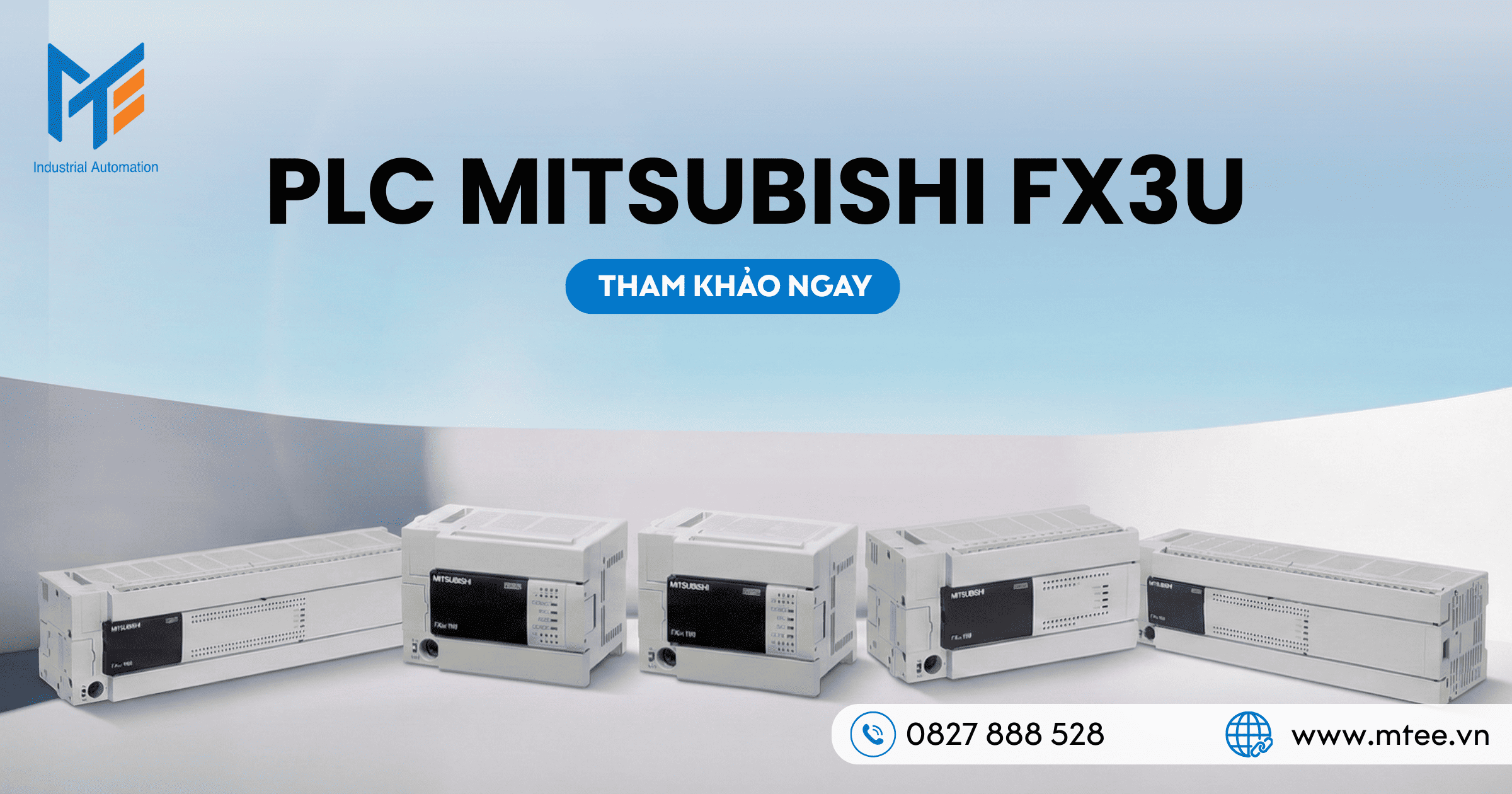

Giới thiệu về PLC Mitsubishi FX3U

Trong lĩnh vực tự động hóa công nghiệp, bộ điều khiển lập trình đóng vai trò trung tâm điều phối mọi hoạt động của máy móc và dây chuyền sản xuất. Sự ổn định và tốc độ xử lý của thiết bị này quyết định trực tiếp đến năng suất cũng như chất lượng sản phẩm cuối cùng. Trong phân khúc thiết bị điều khiển nhỏ gọn gọn của PLC Mitsubishi, PLC Mitsubishi FX3U đã khẳng định được vị thế là một trong những thiết bị công nghiệp thành công và phổ biến nhất trên toàn cầu.

Thuộc thế hệ thứ ba của dòng họ MELSEC FX danh tiếng do tập đoàn Mitsubishi Electric Nhật Bản phát triển, FX3U mang đến sự kết hợp hoàn hảo giữa kích thước tối ưu và sức mạnh xử lý vượt trội. Kế thừa sự bền bỉ của các thế hệ tiền nhiệm như FX1N hay FX2N, dòng FX3U được nâng cấp toàn diện về vi kiến trúc phần cứng, giúp tăng tốc độ thực thi lệnh, mở rộng dung lượng bộ nhớ và tăng cường khả năng giao tiếp đa phương tiện.

Với thiết kế khối liền mạch tích hợp sẵn nguồn cấp, ngõ vào và ngõ ra, PLC Mitsubishi FX3U giúp các nhà chế tạo máy tối giản hóa không gian lắp đặt trong tủ điện. Đồng thời, kiến trúc hệ thống mở cho phép ghép nối thêm hàng loạt các module chức năng chuyên dụng, biến một thiết bị điều khiển cơ bản thành một trung tâm xử lý đa nhiệm, đáp ứng trọn vẹn các yêu cầu tự động hóa từ đơn giản đến phức tạp trong môi trường công nghiệp khắc nghiệt.

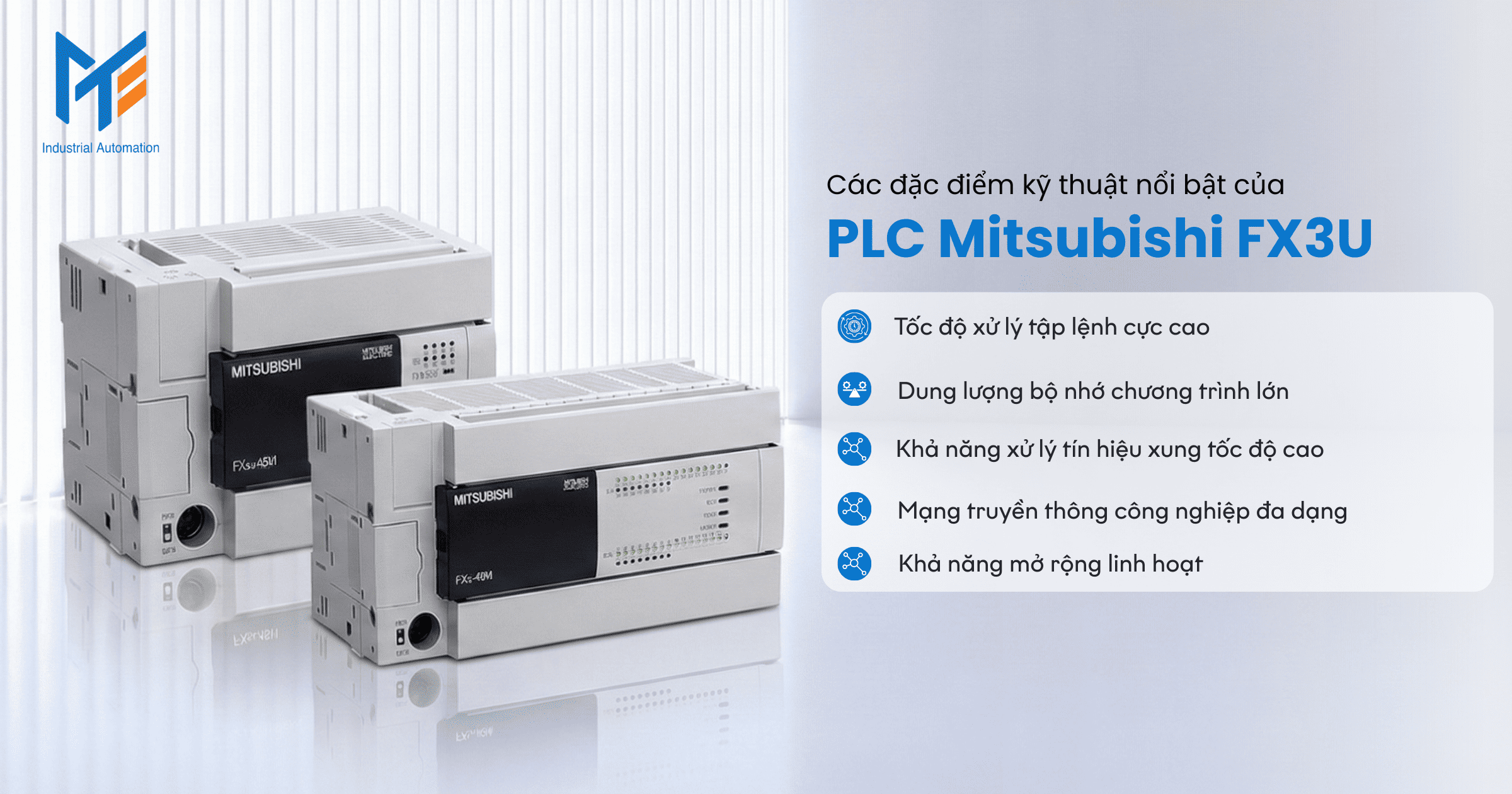

Các đặc điểm kỹ thuật nổi bật của PLC Mitsubishi FX3U

Sự tín nhiệm của giới kỹ sư dành cho dòng sản phẩm này không phải là ngẫu nhiên. Thiết bị mang trong mình những thông số kỹ thuật nền tảng cực kỳ mạnh mẽ, thiết lập tiêu chuẩn cho các bộ điều khiển cùng phân khúc.

Tốc độ xử lý tập lệnh siêu tốc

Tốc độ thực thi chương trình là yếu tố sống còn đối với các hệ thống yêu cầu độ nhạy cao. PLC Mitsubishi FX3U sở hữu bộ vi xử lý tốc độ cao, cho phép thực thi các lệnh cơ bản chỉ trong 0.065 micro giây. Tốc độ quét chu kỳ cực ngắn này giúp thiết bị đọc trạng thái cảm biến và xuất tín hiệu điều khiển cơ cấu chấp hành gần như ngay lập tức, loại bỏ hoàn toàn hiện tượng trễ nhịp trong các dây chuyền cắt dán tốc độ cao.

Dung lượng bộ nhớ chương trình lớn

Thiết bị được trang bị bộ nhớ RAM dung lượng lên đến 64.000 bước lệnh, đi kèm khả năng lắp thêm băng xét nhớ EEPROM để lưu trữ dữ liệu an toàn. Dung lượng bộ nhớ khổng lồ này cho phép các lập trình viên thoải mái xây dựng các thuật toán điều khiển phức tạp, viết các hàm xử lý công thức toán học hoặc lưu trữ khối lượng lớn công thức chạy máy mà không lo cạn kiệt tài nguyên hệ thống.

Khả năng xử lý tín hiệu xung tốc độ cao

Hệ thống phần cứng ngõ vào của FX3U hỗ trợ bộ đếm tốc độ cao lên đến 100 kHz. Tính năng này cho phép thiết bị đọc tín hiệu phản hồi từ các bộ mã hóa vòng quay Encoder với độ chính xác tuyệt đối, phục vụ đắc lực cho các bài toán đo lường chiều dài vật liệu hoặc xác định tọa độ cơ khí trong máy công cụ.

Mạng truyền thông công nghiệp đa dạng

Không chỉ hoạt động độc lập, thiết bị còn là một mắt xích kết nối mạnh mẽ. Thông qua các bo mạch bộ chuyển đổi giao tiếp lắp trực tiếp lên mặt trước hoặc các module mở rộng gắn bên hông, FX3U hỗ trợ đa dạng chuẩn truyền thông như RS-232, RS-422, RS-485. Đặc biệt, nó có khả năng tích hợp hoàn hảo vào mạng công nghiệp tốc độ cao CC-Link, cho phép mở rộng hệ thống lên tối đa 384 điểm I/O phân tán trong toàn xưởng sản xuất.

Khả năng mở rộng linh hoạt

Bên cạnh khối chính, Mitsubishi cung cấp một hệ sinh thái module mở rộng khổng lồ cho dòng FX3U. Kỹ sư có thể dễ dàng ghép nối thêm các module mở rộng ngõ vào ra số, module đọc tín hiệu tương tự Analog có độ phân giải cao, module điều khiển nhiệt độ PID độc lập hay module phát xung định vị điều khiển động cơ Servo. Sự linh hoạt này giúp thiết bị dễ dàng thích ứng với sự thay đổi quy mô của dự án trong tương lai.

Các dòng sản phẩm PLC Mitsubishi FX3U phổ biến và nổi bật hiện nay

Dải sản phẩm FX3U được phân loại dựa trên tổng số lượng điểm kết nối ngõ vào và ngõ ra. Mã đuôi MR biểu thị loại ngõ ra bằng rơ le cơ khí, cho phép đóng cắt tải trực tiếp với dòng điện lên đến 2A mỗi điểm và tương thích với cả tải xoay chiều 220V lẫn tải một chiều 24V. Đây là loại cấu hình được sử dụng thông dụng nhất nhờ tính đa dụng và độ bền điện áp cao.

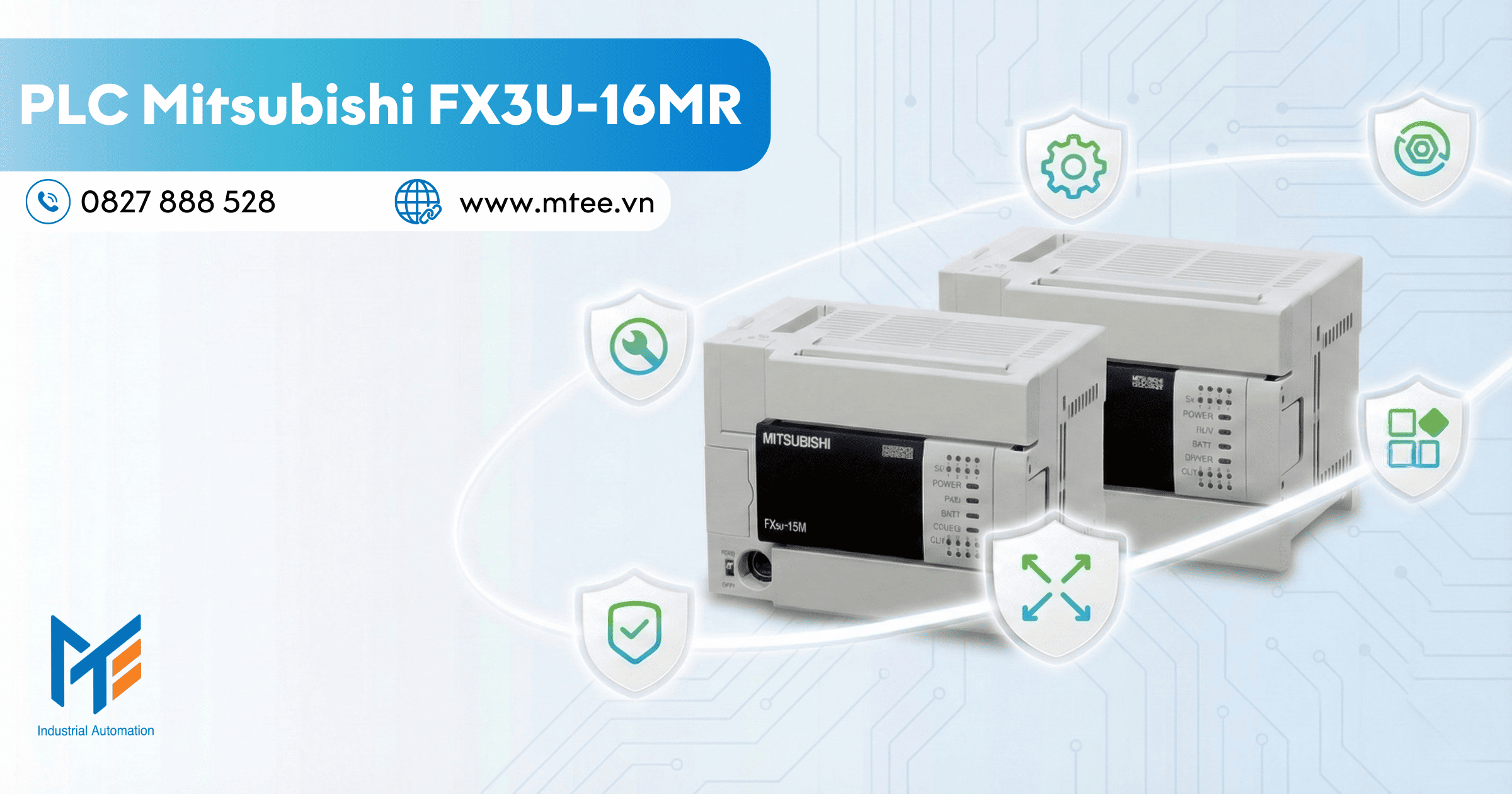

PLC Mitsubishi FX3U-16MR

Đây là khối điều khiển cơ sở có cấu hình nhỏ gọn nhất trong bộ lập trình PLC Mitsubishi FX3U.

• Thông số kết nối: Thiết bị cung cấp 8 ngõ vào kỹ thuật số và 8 ngõ ra dạng rơ le.

• Đặc tính kỹ thuật: Kích thước vật lý rất nhỏ, tiêu thụ điện năng thấp, tích hợp sẵn nguồn cấp xoay chiều hoặc một chiều tùy mã phụ.

• Ứng dụng thực tế: FX3U-16MR là lựa chọn hoàn hảo cho các dự án tự động hóa quy mô nhỏ, chế tạo các trạm máy độc lập hoặc hệ thống điều khiển cụm van khí nén đơn giản. Khối lượng I/O này đủ để kết nối một vài nút nhấn, cảm biến tiệm cận và điều khiển các khởi động từ công suất nhỏ trong hệ thống bơm nước dân dụng hoặc trạm nâng hạ hàng hóa cơ bản.

PLC Mitsubishi FX3U-32MR

Mã sản phẩm tiêu chuẩn và có doanh số tiêu thụ cực lớn nhờ sự cân bằng giữa số lượng kết nối và chi phí.

• Thông số kết nối: Sở hữu 16 điểm ngõ vào và 16 điểm ngõ ra rơ le, tổng cộng 32 I/O vật lý.

• Đặc tính kỹ thuật: Cung cấp số lượng điểm điều khiển gấp đôi bản 16MR nhưng kích thước không tăng lên quá nhiều. Các khối cực đấu dây được thiết kế dạng khối terminal tháo rời, hỗ trợ bảo trì cực kỳ nhanh chóng.

• Ứng dụng thực tế: Dòng thiết bị này cực kỳ phổ biến trong các máy đóng gói sản phẩm, máy trộn nguyên liệu thực phẩm, hoặc hệ thống băng tải phân loại tự động. 16 ngõ ra rơ le cho phép điều khiển trực tiếp một dàn van điện từ đa hướng mà không cần thông qua mạch trung gian, giúp FX3U-32MR tối giản sơ đồ đi dây trong tủ điện.

PLC Mitsubishi FX3U-48MR

Cấu hình hạng trung, đáp ứng nhu cầu gia tăng các điểm kiểm soát an toàn trên máy móc.

• Thông số kết nối: Thiết bị tích hợp 24 ngõ vào cảm biến và 24 ngõ ra điều khiển rơ le.

• Đặc tính kỹ thuật: Khả năng xử lý luồng dữ liệu lớn hơn. Số lượng ngõ vào dồi dào cho phép giám sát đồng thời nhiều công tắc hành trình, cảm biến áp suất và rơ le nhiệt bảo vệ quá tải từ các thiết bị ngoại vi.

• Ứng dụng thực tế: FX3U-48MR là lựa chọn lý tưởng cho các cụm máy gia công cơ khí, máy ép nhựa hoặc các hệ thống xử lý nước thải quy mô vừa. Khối lượng I/O này giúp thiết kế hệ thống báo lỗi chi tiết, nâng cao mức độ an toàn và khả năng tự chẩn đoán của máy móc công nghiệp.

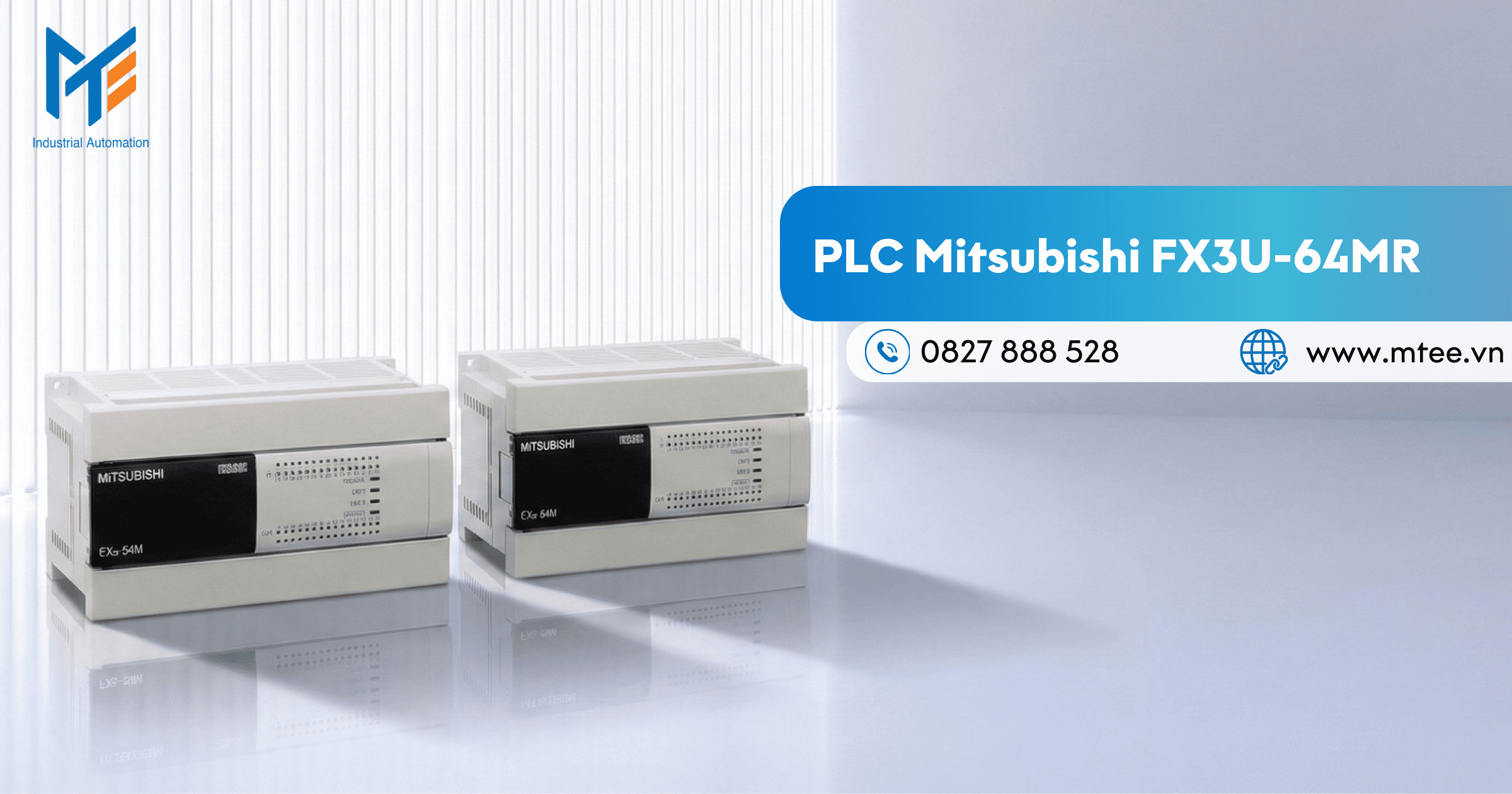

PLC Mitsubishi FX3U-64MR

Một trong những thiết bị cốt lõi trong các hệ thống dây chuyền sản xuất đồng bộ.

• Thông số kết nối: Cung cấp tới 32 điểm ngõ vào và 32 điểm ngõ ra rơ le.

• Đặc tính kỹ thuật: Cấu trúc phần cứng mạnh mẽ, hỗ trợ mở rộng bus tốc độ cao mượt mà với nhiều module Analog chuyên dụng cùng lúc mà không làm nghẽn cổ chai luồng xử lý tín hiệu.

• Ứng dụng thực tế: FX3U-64MR Thường được ứng dụng trong các nhà máy chế biến gỗ, dây chuyền lắp ráp điện tử hay hệ thống nồi hơi công nghiệp. Với 64 điểm kết nối độc lập, kỹ sư có thể xây dựng một trung tâm điều khiển trạm giám sát toàn diện, kết nối từ nút nhấn vận hành trên bảng điều khiển HMI xuống tận các cơ cấu chấp hành phía dưới.

PLC Mitsubishi FX3U-80MR

Cấu hình cao cấp dành cho những dự án yêu cầu quản lý số lượng lớn thiết bị phân tán.

• Thông số kết nối: Bao gồm 40 ngõ vào và 40 ngõ ra rơ le tích hợp sẵn trên khối CPU.

• Đặc tính kỹ thuật: Sự tích hợp nguyên khối 80 điểm I/O giúp giảm độ trễ truyền dẫn so với việc sử dụng các module mở rộng nối tiếp. Các khối tiếp điểm rơ le bên trong được nhóm thành các cụm chung, hỗ trợ việc phân chia điện áp cấp cho các loại tải khác nhau cực kỳ an toàn.

• Ứng dụng thực tế: Cấu hình này là linh hồn của các hệ thống HVAC điều hòa trung tâm tòa nhà, mạng lưới bơm trạm cấp nước thành phố hoặc các dây chuyền phân loại logistic phức tạp. FX3U-80MR có khả năng điều phối nhịp nhàng hàng tá động cơ và van kiểm soát luồng cùng lúc.

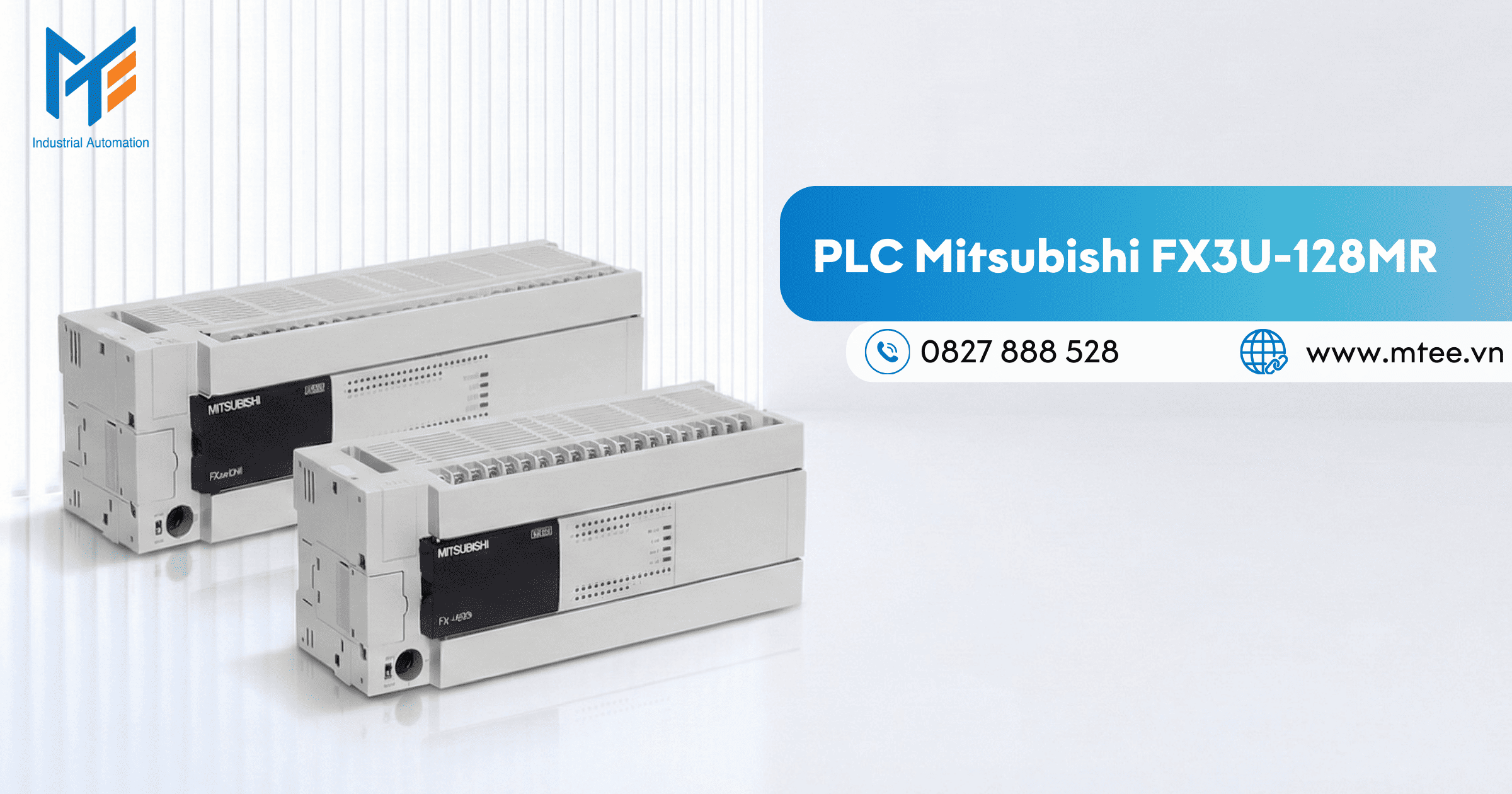

PLC Mitsubishi FX3U-128MR

Phiên bản mạnh mẽ nhất, lớn nhất trong nhóm khối chính nguyên bản của dòng FX3U.

• Thông số kết nối: Sở hữu số lượng khổng lồ 64 ngõ vào và 64 ngõ ra rơ le.

• Đặc tính kỹ thuật: Đây là khối CPU có kích thước vật lý lớn nhất. Nó loại bỏ hoàn toàn nhu cầu mua sắm và ghép nối các module mở rộng số lượng lớn, từ đó loại trừ các lỗi tiếp xúc phần cứng có thể xảy ra ở chân cắm bus mở rộng.

• Ứng dụng thực tế: FX3U-128MR được chỉ định cho các dây chuyền sản xuất phức hợp trong ngành công nghiệp ô tô, nhà máy dệt sợi liên hoàn hay hệ thống quản lý kho bãi tự động AS/RS. Khả năng quản lý tổng thể 128 thiết bị trực tiếp biến nó thành một trung tâm điều khiển cấp nhà máy thực thụ.

Ứng dụng thực tế của PLC Mitsubishi FX3U tại Việt Nam

Sự linh hoạt và độ tin cậy tuyệt đối đã giúp thiết bị này có mặt ở hầu hết các khu công nghiệp trọng điểm tại Việt Nam.

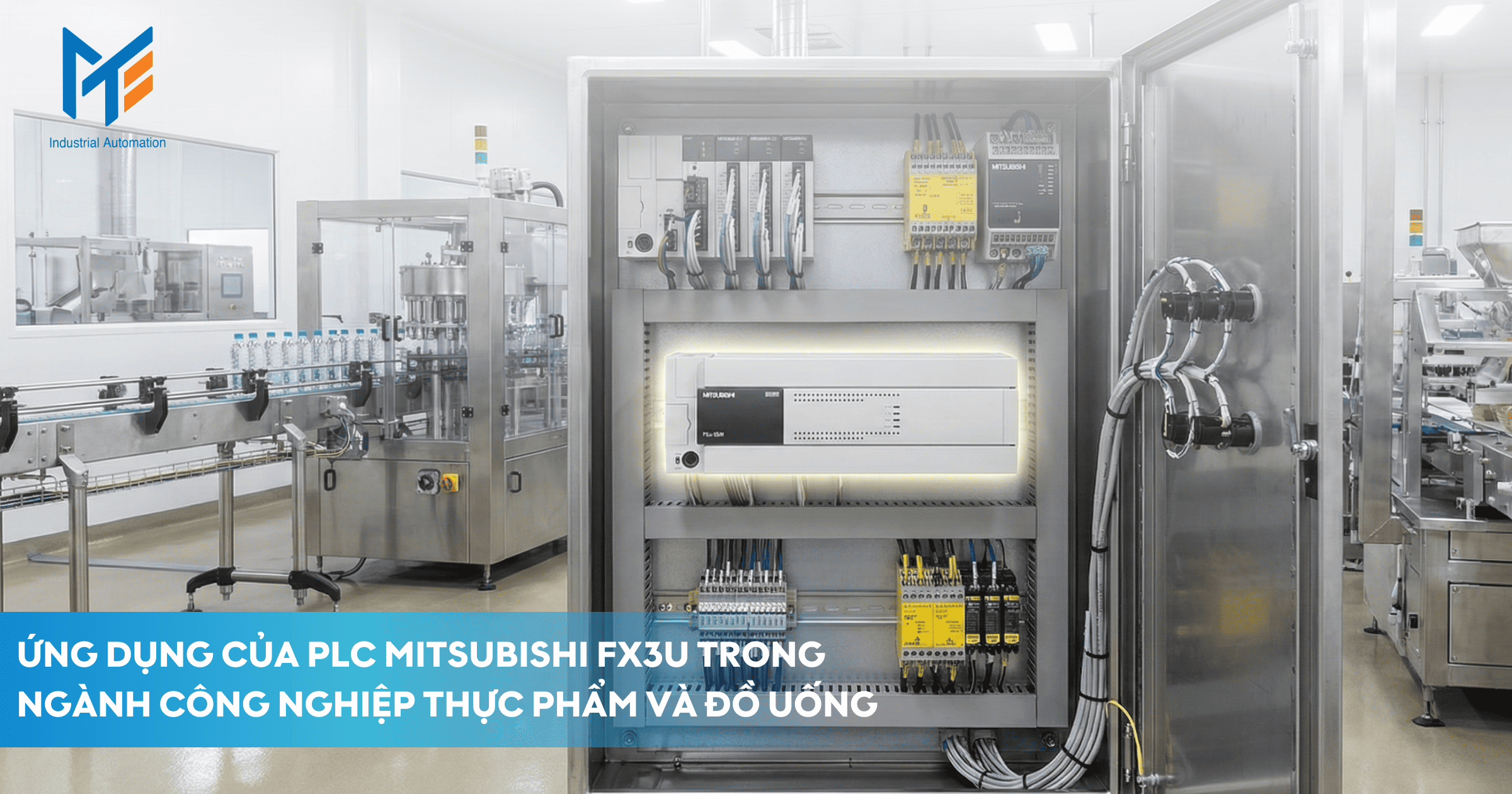

Ngành công nghiệp thực phẩm và đồ uống

Trong quy trình sản xuất F&B, vấn đề vệ sinh và tính liên tục là yếu tố sống còn. FX3U được ứng dụng rộng rãi để điều khiển các tháp thanh trùng, máy chiết rót chất lỏng và máy đóng gói màng co. Nhờ khả năng kết nối với module điều khiển nhiệt độ FX3U-4LC, thiết bị giúp duy trì nhiệt độ bồn nấu chính xác, đảm bảo chất lượng thành phẩm đồng đều. Đồng thời, ngõ ra rơ le điều khiển chính xác các van điện từ khí nén mở đóng dòng chảy hóa chất CIP vệ sinh đường ống tự động.

Ngành công nghiệp bao bì và in ấn

Các máy cắt nilon, cắt bao bì màng ghép phức hợp hay máy in lụa đòi hỏi thiết bị điều khiển phải đọc tín hiệu điểm vạch màu chính xác để xuất lệnh cắt. Tốc độ xử lý tập lệnh 0.065 micro giây của FX3U cho phép đọc phản hồi từ cảm biến quang siêu tốc, đồng thời xử lý các thuật toán đồng bộ để điều khiển dao cắt hoạt động khớp nhịp với tốc độ kéo phôi, giảm thiểu tối đa phế phẩm bao bì.

Ngành công nghiệp dệt may và da giày

Máy dệt kim tròn, máy nhuộm vải và hệ thống máy may tự động đều sử dụng FX3U làm khối xử lý trung tâm. Thiết bị quản lý các thông số lực căng sợi, chu kỳ bơm thuốc nhuộm và kiểm soát nhiệt độ buồng sấy. Độ bền của thiết bị trong môi trường nóng ẩm và nhiều xơ vải của nhà máy dệt may Việt Nam đã minh chứng cho chất lượng lớp phủ bo mạch của Mitsubishi Electric.

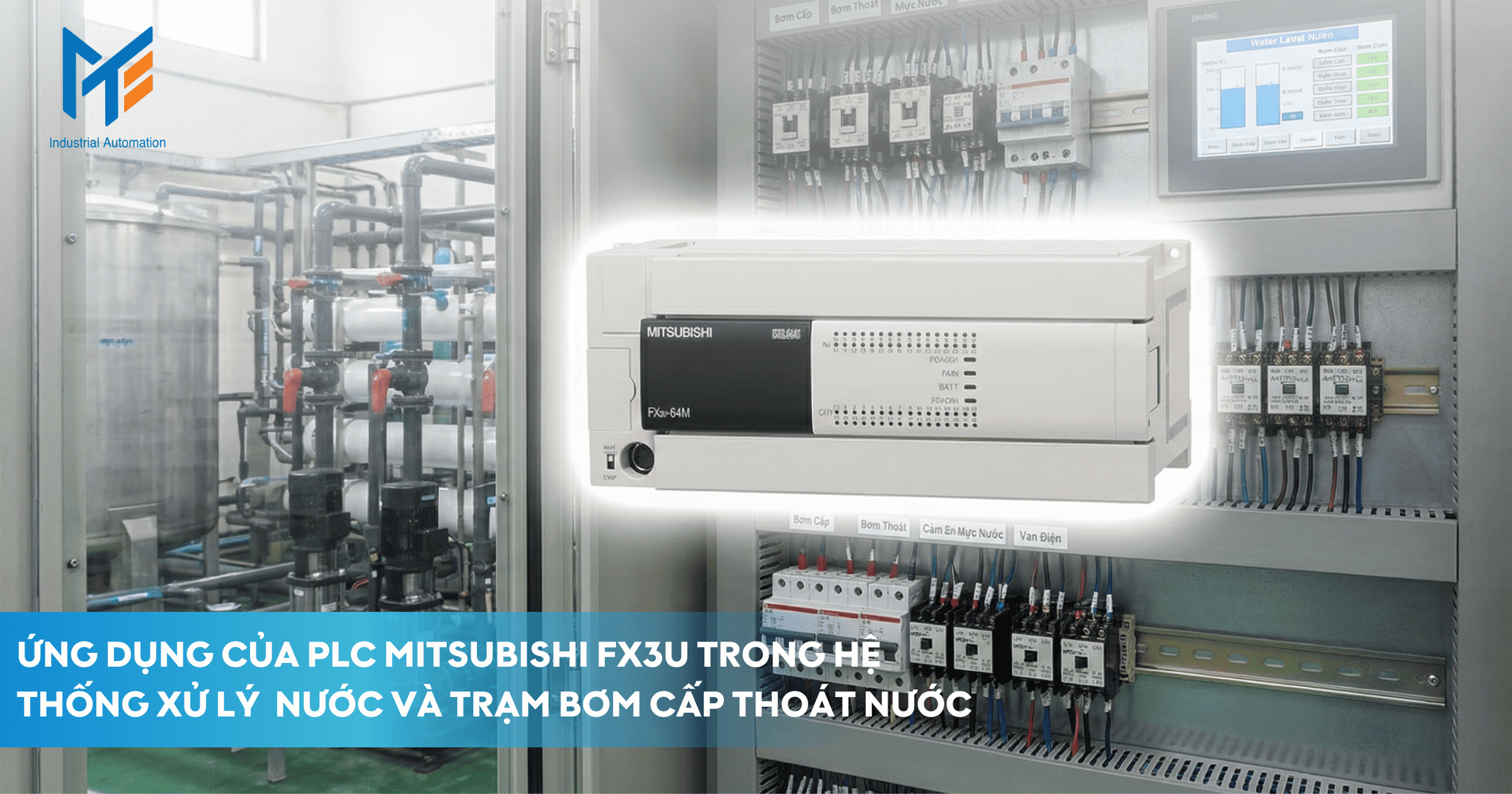

Hệ thống xử lý nước và trạm bơm cấp thoát nước

Xử lý nước thải công nghiệp yêu cầu các thuật toán vận hành luân phiên và kiểm soát nồng độ hóa chất. FX3U thu thập tín hiệu từ các cảm biến đo độ pH, lưu lượng kế thông qua module Analog. Từ đó, bộ điều khiển tự động tính toán thời gian chạy của bơm bùn, máy sục khí và định lượng hóa chất. Tính năng kết nối mạng qua cổng RS-485 giúp các trạm bơm cục bộ gửi dữ liệu về phòng điều khiển trung tâm SCADA để kỹ sư vận hành giám sát từ xa.

Ngành chế biến gỗ và sản xuất nội thất

Các dòng máy cưa bàn trượt tự động, máy dán cạnh hay máy khoan nhiều mũi yêu cầu sự phối hợp nhịp nhàng giữa hệ thống khí nén và động cơ quay. Khối cấu hình FX3U-48MR hoặc 64MR thường được sử dụng để điều khiển tuần tự quá trình kẹp phôi, đẩy phôi và nhả phôi hoàn toàn tự động, đảm bảo độ chính xác cơ khí, bảo vệ an toàn cho người thợ mộc và tăng năng suất gấp nhiều lần so với thao tác thủ công.

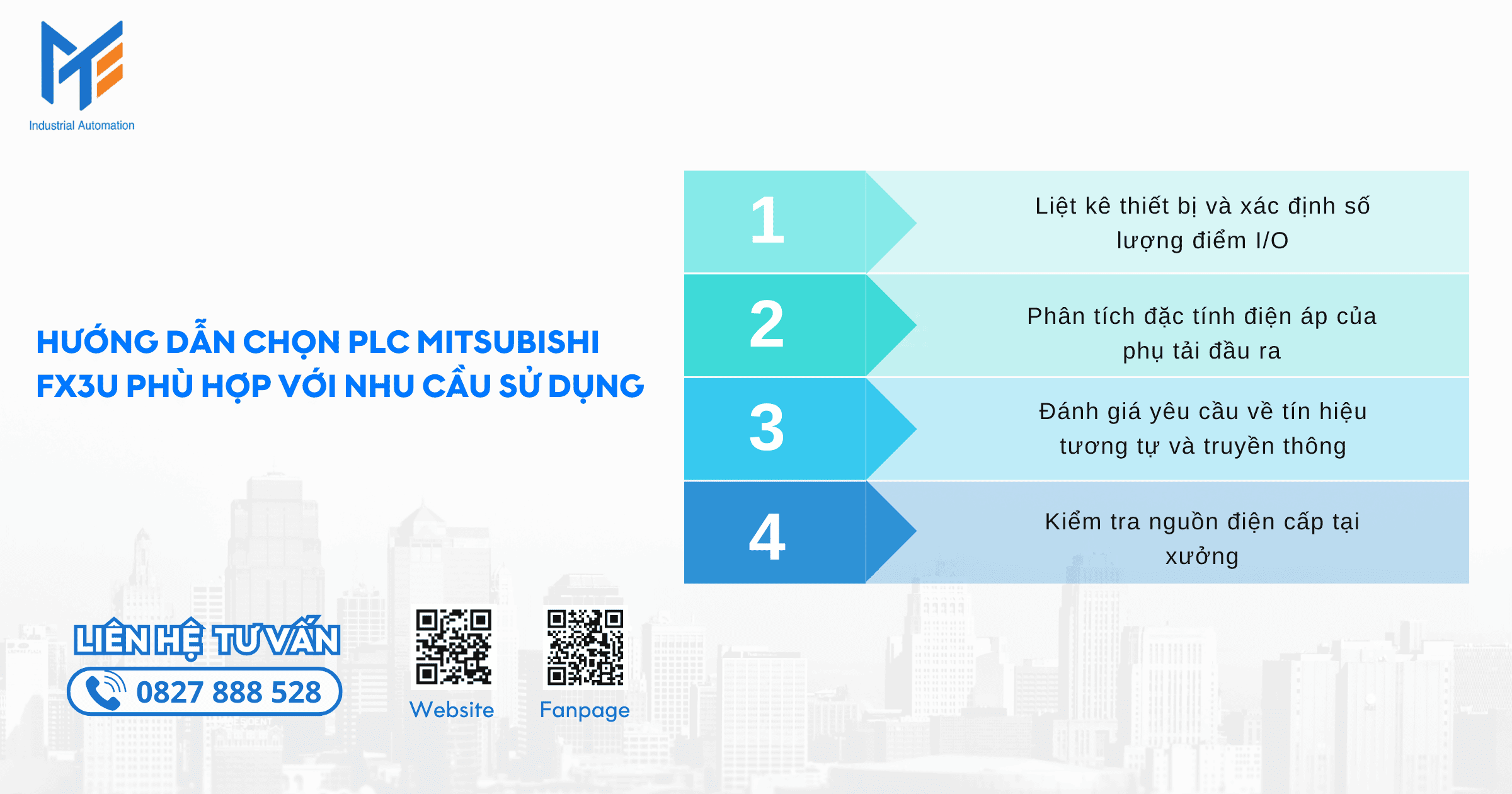

Hướng dẫn chọn PLC Mitsubishi FX3U phù hợp với nhu cầu sử dụng

Việc lựa chọn thiết bị không đơn thuần là chọn một mã hàng, mà là quá trình phân tích kỹ thuật hệ thống. Để tủ điện hoạt động ổn định và tối ưu ngân sách, kỹ sư cần thực hiện tuần tự các bước sau.

Bước 1: Liệt kê thiết bị và xác định số lượng điểm I/O

Đây là nền tảng của bản vẽ thiết kế. Bạn cần kiểm đếm tất cả cảm biến quang, cảm biến từ, công tắc hành trình, nút nhấn điều khiển để tính tổng số ngõ vào. Tương tự, đếm số lượng cuộn hút rơ le, van điện từ, đèn báo để ra số ngõ ra. Một nguyên tắc bất di bất dịch trong thiết kế tủ điện là phải cộng thêm từ 20% đến 30% số điểm dự phòng cho tương lai. Nếu tổng điểm yêu cầu là 40, bạn phải chọn dòng FX3U-64MR thay vì 48MR để đảm bảo có cổng kết nối khi muốn nâng cấp tính năng.

Bước 2: Phân tích đặc tính điện áp của phụ tải đầu ra

Bạn cần xác định rõ loại tải mà PLC sẽ điều khiển. Nếu bạn cần điều khiển các tải dùng điện lưới xoay chiều 220V, hoặc các cuộn hút khởi động từ có dòng khởi động lớn, bắt buộc phải chọn dòng ngõ ra Rơ le (Mã MR). Tuy nhiên, nếu hệ thống của bạn yêu cầu điều khiển động cơ Servo hoặc động cơ bước bằng cách phát xung tốc độ cao hàng chục nghìn lần mỗi giây, bạn tuyệt đối không được dùng mã MR vì tiếp điểm cơ khí sẽ bốc cháy. Lúc này, bạn phải chuyển hướng sang tìm hiểu dòng ngõ ra Transistor (Mã MT) của FX3U.

Bước 3: Đánh giá yêu cầu về tín hiệu tương tự và truyền thông

Khối CPU cơ bản của FX3U chỉ xử lý tín hiệu bật tắt dạng số. Nếu máy móc yêu cầu đọc cảm biến nhiệt độ PT100, đo áp suất đường ống hoặc xuất tín hiệu áp 0-10V điều khiển tần số biến tần, bạn phải tính toán mua thêm các module mở rộng Analog như FX3U-4AD hay FX3U-4DA. Tương tự, nếu cần giám sát máy qua mạng máy tính, cần cấu hình thêm module giao tiếp mạng Ethernet.

Bước 4: Kiểm tra nguồn điện cấp tại xưởng

Đảm bảo mã sản phẩm bạn chọn tương thích với lưới điện. Mã có hậu tố ES-A sử dụng điện xoay chiều 100-240V AC phổ biến tại Việt Nam. Nếu thiết kế hệ thống lắp trên xe tự hành AGV hoặc hệ thống dùng năng lượng mặt trời, bạn phải tìm các mã máy dùng nguồn một chiều 24V DC.

Mua PLC Mitsubishi FX3U uy tín chính hãng ở đâu?

Khối điều khiển lập trình là linh kiện có giá trị kinh tế cao và quyết định toàn bộ tính liên tục của hệ thống sản xuất. Trên thị trường tồn tại nhiều loại hàng tháo máy cũ, hàng sửa chữa thay bo mạch hoặc hàng nhái nhãn mác. Việc lắp đặt các thiết bị này tiềm ẩn rủi ro treo hệ thống mất kiểm soát, gây sai lệch thông số chạy máy, làm hỏng phôi liệu và có thể gây tai nạn lao động nghiêm trọng.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) tự hào là đơn vị phân phối chiến lược các giải pháp thiết bị điều khiển tự động hóa Mitsubishi Electric chính hãng tại thị trường Việt Nam.

Những cam kết mang lại giá trị bền vững từ MTEE:

1. Nguồn gốc xuất xứ rõ ràng: Khẳng định cung cấp 100% thiết bị PLC FX3U mới nguyên hộp. Cung cấp đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ bản gốc hoặc bản sao y chứng thực, đáp ứng trọn vẹn tiêu chí của các hồ sơ nghiệm thu dự án khắt khe nhất.

2. Sẵn sàng kho hàng quy mô lớn: MTEE luôn duy trì kho hàng dự trữ chiến lược với đầy đủ các mã từ FX3U-16MR đến FX3U-128MR, cùng hệ sinh thái module mở rộng phong phú. Khả năng cung ứng hỏa tốc giúp các nhà máy giảm thiểu thời gian chờ vật tư khi có sự cố dừng chuyền.

3. Hỗ trợ kỹ thuật thực chiến chuyên sâu: Đội ngũ kỹ sư của MTEE am hiểu tường tận nền tảng phần mềm lập trình GX Works2 và GX Developer. Chúng tôi sẵn sàng hỗ trợ khách hàng kiểm tra bản vẽ cấu hình, tư vấn giải pháp truyền thông mạng công nghiệp và khắc phục các lỗi đấu nối phần cứng trong quá trình thi công.

4. Chính sách hậu mãi ưu việt: MTEE xây dựng biểu giá chiết khấu cực kỳ cạnh tranh cho các đối tác tích hợp hệ thống, xưởng làm tủ bảng điện và đơn vị chế tạo máy. Chính sách bảo hành tuân thủ quy định chính hãng, hỗ trợ thay thế linh hoạt nhằm đảm bảo quyền lợi tối đa cho người sử dụng.

Lời kết

PLC Mitsubishi FX3U đã và đang chứng minh được sức bền bỉ phi thường trong môi trường công nghiệp thực tế. Việc sở hữu tốc độ xử lý nhanh, bộ nhớ lớn cùng dải sản phẩm mở rộng từ 16 đến 128 điểm I/O giúp thiết bị này trở thành giải pháp điều khiển tiêu chuẩn, linh hoạt cho hàng ngàn ứng dụng tự động hóa khác nhau.

Việc đầu tư vào một bộ điều khiển chính hãng không chỉ đơn thuần là mua vật tư tủ điện, mà là mua sự yên tâm về độ ổn định cho dây chuyền sản xuất trong suốt thập kỷ tới. Nếu bạn đang trong giai đoạn thiết kế dự án mới, lập dự toán nâng cấp hệ thống hoặc cần thay thế thiết bị hỏng hóc, hãy liên hệ trực tiếp với Mạnh Tùng (MTEE) để nhận bảng báo giá chi tiết và sự tư vấn kỹ thuật chuyên nghiệp nhất.

Những câu hỏi thường gặp về PLC Mitsubishi FX3U

FX3U sử dụng phần mềm nào để lập trình?

Thiết bị này được thiết kế và lập trình thông qua nền tảng phần mềm GX Developer hoặc phần mềm kỹ thuật thế hệ mới GX Works2 do Mitsubishi phát triển. Các phần mềm này hỗ trợ ngôn ngữ lập trình hình thang Ladder truyền thống rất dễ tiếp cận và ngôn ngữ SFC cho điều khiển theo bước tuần tự.

Điểm khác biệt giữa dòng FX3U và dòng FX3G là gì?

Cả hai đều thuộc thế hệ thứ ba, nhưng FX3U là dòng cao cấp (High-end) trong phân khúc Compact, có tốc độ xử lý nhanh hơn, dung lượng bộ nhớ lớn hơn gấp đôi và hỗ trợ mở rộng bus tốc độ cao ở cả bên trái và bên phải thân máy. FX3G là dòng tiêu chuẩn (Standard), phù hợp cho các bài toán chi phí thấp, ít chức năng phát xung điều khiển vị trí phức tạp hơn FX3U.

Khối CPU FX3U có khả năng kết nối mạng cáp quang hoặc Ethernet không?

Khối máy nguyên bản không tích hợp cổng Ethernet sẵn. Tuy nhiên, bạn hoàn toàn có thể kết nối mạng thông qua việc ghép nối thêm module chuyển đổi như FX3U-ENET-ADP gắn bên trái hoặc module truyền thông FX3U-ENET-L gắn bên phải. Khi đó, thiết bị có thể giao tiếp qua địa chỉ IP để điều khiển từ xa.

Thiết bị này hỗ trợ mở rộng tối đa bao nhiêu điểm ngõ vào ngõ ra?

Khi gắn kèm các module I/O mở rộng gắn ngoài trực tiếp vào bus mặt bên, hệ thống có thể quản lý 256 điểm. Nếu kết nối với mạng giao tiếp công nghiệp CC-Link, FX3U có thể quản lý hệ thống phân tán lên tới mức tối đa 384 điểm I/O.

Có cách nào bảo vệ bản quyền chương trình nạp bên trong thiết bị không?

Có. FX3U cung cấp tính năng thiết lập mật khẩu bảo vệ cấp độ hệ thống. Lập trình viên có thể sử dụng phần mềm để cài đặt mật khẩu chống đọc và chống ghi, ngăn chặn hoàn toàn việc người khác dùng cáp lập trình để sao chép chất xám thuật toán từ trong thiết bị ra ngoài máy tính.

---
