Đồng hồ chênh áp là gì?

Đồng hồ chênh áp (Differential Pressure Gauge) là thiết bị đo sự chênh lệch áp suất giữa hai điểm trong cùng một hệ thống. Thay vì đo áp suất tuyệt đối hoặc áp suất tương đối tại một vị trí, đồng hồ chênh áp xác định giá trị áp suất chênh lệch giữa cổng áp suất cao (High Pressure – HP) và cổng áp suất thấp (Low Pressure – LP).

Tại sao cần sử dụng đồng hồ chênh áp?

Trong nhiều hệ thống công nghiệp, áp suất tại một điểm riêng lẻ chưa đủ để phản ánh chính xác tình trạng vận hành. Điều quan trọng là sự khác biệt áp suất giữa hai vị trí.

Ví dụ:

• • Bộ lọc khí sạch bị bẩn sẽ tạo ra áp suất chênh lệch lớn hơn bình thường.
  • Đường ống bị tắc nghẽn làm tăng chênh áp trước và sau điểm tắc.
  • Hệ thống HVAC cần theo dõi chênh áp để duy trì lưu lượng gió ổn định.
  • Phòng sạch phải duy trì áp suất dương hoặc âm theo tiêu chuẩn vận hành.

Nhờ đó, đồng hồ chênh áp trở thành công cụ giám sát đơn giản nhưng cực kỳ hiệu quả, giúp:

• • Tăng độ an toàn cho hệ thống.
  • Giảm thời gian bảo trì.
  • Tiết kiệm chi phí vận hành.
  • Phát hiện sự cố sớm.
  • Nâng cao hiệu suất sản xuất.

Cấu tạo và nguyên lý hoạt động của đồng hồ chênh áp

Cấu tạo của đồng hồ chênh áp

Mặc dù có nhiều dòng sản phẩm khác nhau, đa số đồng hồ chênh áp đều bao gồm các bộ phận chính sau:

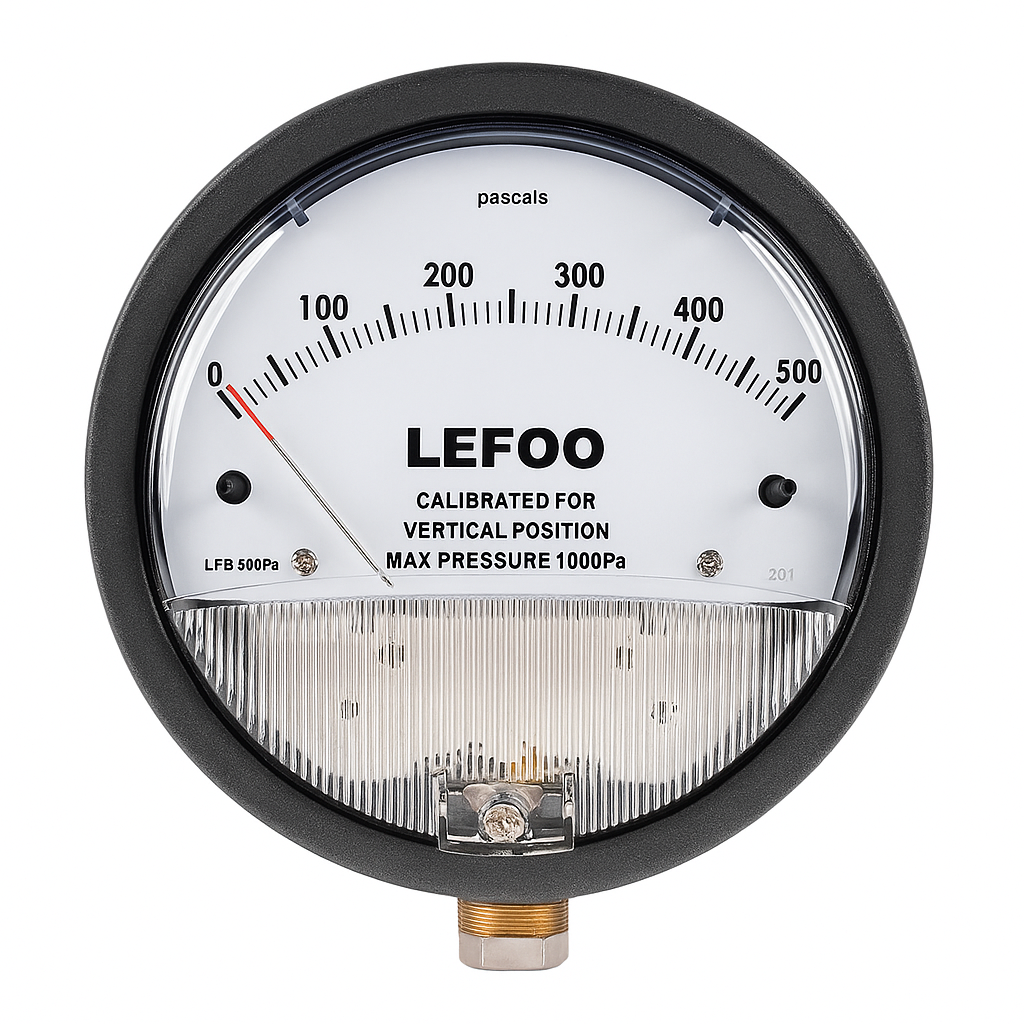

Mặt đồng hồ

Hiển thị giá trị chênh áp bằng kim cơ hoặc màn hình điện tử.

Thang đo thường được thiết kế phù hợp với từng ứng dụng như:

• • 0 – 60 Pa
  • 0 – 250 Pa
  • 0 – 500 Pa
  • 0 – 1 kPa
  • 0 – 10 kPa
  • 0 – 100 kPa

Buồng cảm biến

Đây là bộ phận tiếp nhận áp suất từ hai cổng HP và LP.

Buồng cảm biến thường sử dụng:

• • Màng ngăn đàn hồi
  • Capsule
  • Bellows
  • Piston

Khi xuất hiện sự chênh lệch áp suất, phần tử cảm biến sẽ dịch chuyển tương ứng.

Hệ thống truyền động

Chuyển đổi chuyển động cơ học từ cảm biến sang kim chỉ thị.

Vỏ bảo vệ

Được chế tạo từ:

• • Nhựa kỹ thuật
  • Hợp kim nhôm
  • Inox 304
  • Inox 316

Giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

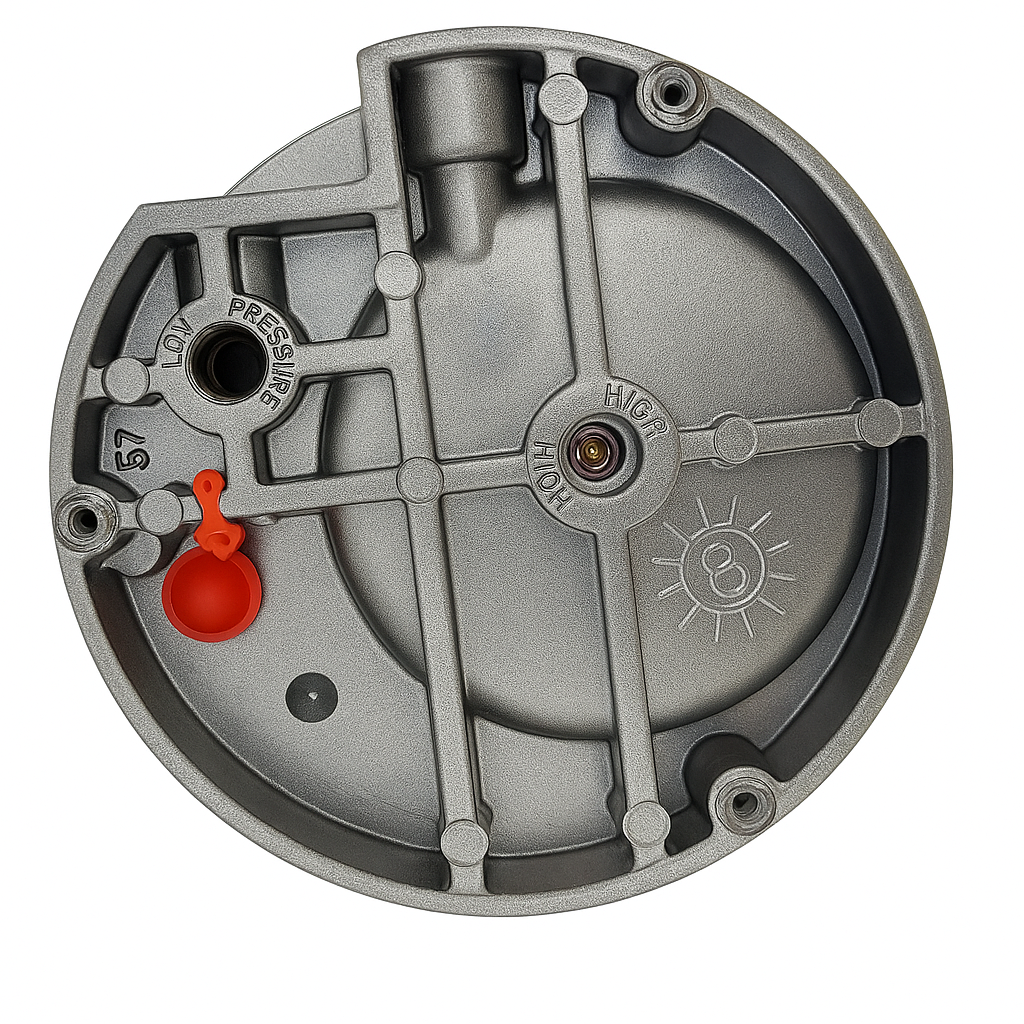

Cổng áp suất

Gồm:

• • Cổng áp suất cao (High Pressure)
  • Cổng áp suất thấp (Low Pressure)

Cho phép kết nối với hệ thống thông qua ống dẫn hoặc fitting chuyên dụng.

Nguyên lý hoạt động tương đối đơn giản

1. 1. Áp suất tại điểm thứ nhất được đưa vào cổng HP.
   2. Áp suất tại điểm thứ hai được đưa vào cổng LP.
   3. Phần tử cảm biến nhận tác động của hai áp suất.
   4. Sự chênh lệch tạo ra lực dịch chuyển.
   5. Hệ thống truyền động khuếch đại chuyển động này.
   6. Kim đồng hồ hoặc màn hình hiển thị giá trị chênh áp tương ứng.

Công thức:

ΔP = P1 – P2

Trong đó:

• • ΔP: Áp suất chênh lệch
  • P1: Áp suất tại cổng HP
  • P2: Áp suất tại cổng LP

Ví dụ:

• • P1 = 1200 Pa
  • P2 = 1000 Pa

=> ΔP = 200 Pa

Đồng hồ sẽ hiển thị giá trị 200 Pa.

Các loại đồng hồ chênh áp phổ biến hiện nay

	Đồng hồ chênh áp cơ	Đồng hồ chênh áp điện tử	Đồng hồ chênh áp màng	Đồng hồ chênh áp piston
Ưu điểm	Giá thành thấp Không cần nguồn điện Độ bền cao Dễ lắp đặt	Độ chính xác cao Hiển thị số rõ ràng Có ngõ ra tín hiệu	Sử dụng màng ngăn đàn hồi để phát hiện sự thay đổi áp suất.	Chịu áp tốt Độ bền cơ học cao
Ứng dụng	Hệ thống lọc khí HVAC Phòng sạch Hệ thống thông gió	Nhà máy tự động hóa Hệ thống BMS SCADA IoT công nghiệp	Khí sạch Khí nén Môi trường áp suất thấp	Hệ thống thủy lực Dầu khí Hóa chất

Ứng dụng đồng hồ chênh áp trong công nghiệp

Đồng hồ chênh áp được sử dụng rộng rãi trong các hệ thống HVAC, phòng sạch, xử lý nước, khí nén và đường ống công nghiệp để giám sát sự chênh lệch áp suất giữa hai điểm. Thiết bị giúp phát hiện tình trạng tắc nghẽn bộ lọc, kiểm soát lưu lượng, theo dõi hiệu suất thiết bị và đảm bảo hệ thống vận hành ổn định. Nhờ khả năng giám sát liên tục, đồng hồ chênh áp góp phần nâng cao hiệu quả sản xuất, giảm chi phí bảo trì và tăng tuổi thọ thiết bị.

Mua đồng hồ chênh áp ở đâu uy tín?

Việc lựa chọn đơn vị cung cấp uy tín ảnh hưởng trực tiếp đến chất lượng thiết bị và hiệu quả vận hành lâu dài.

Thiết Bị Điện Mạnh Tùng là đơn vị chuyên cung cấp các dòng đồng hồ chênh áp, cảm biến chênh áp và thiết bị đo lường công nghiệp chính hãng với nhiều ưu điểm:

• • Sản phẩm chính hãng, nguồn gốc rõ ràng.
  • Đa dạng dải đo và model.
  • Tư vấn kỹ thuật chuyên sâu.
  • Hỗ trợ lựa chọn theo từng ứng dụng thực tế.
  • Giá thành cạnh tranh.
  • Chính sách bảo hành minh bạch.
  • Giao hàng toàn quốc.

Đội ngũ kỹ thuật của MTEE luôn sẵn sàng hỗ trợ khách hàng lựa chọn giải pháp đo áp suất phù hợp nhất cho hệ thống HVAC, phòng sạch, xử lý nước, khí nén và các ứng dụng công nghiệp khác.

Câu hỏi thường gặp về đồng hồ chênh áp

Đồng hồ chênh áp dùng để làm gì?

Thiết bị dùng để đo sự chênh lệch áp suất giữa hai điểm trong hệ thống nhằm giám sát bộ lọc, đường ống, quạt, phòng sạch hoặc lưu lượng.

Đồng hồ chênh áp có cần nguồn điện không?

Dòng cơ không cần nguồn điện. Dòng điện tử cần cấp nguồn để hoạt động và truyền tín hiệu.

Đồng hồ chênh áp có đo được lưu lượng không?

Không đo trực tiếp lưu lượng nhưng có thể kết hợp với thiết bị tạo chênh áp như orifice plate hoặc venturi để tính toán lưu lượng.

Nên chọn đồng hồ chênh áp cơ hay điện tử?

Nếu chỉ cần quan sát tại chỗ, đồng hồ cơ là lựa chọn kinh tế. Nếu cần truyền tín hiệu về PLC hoặc hệ thống giám sát, nên sử dụng đồng hồ chênh áp điện tử.

Bao lâu nên kiểm tra hoặc hiệu chuẩn đồng hồ chênh áp?

Thông thường từ 6–12 tháng tùy yêu cầu kỹ thuật và mức độ quan trọng của hệ thống.

Kết luận

Đồng hồ chênh áp là thiết bị quan trọng trong các hệ thống HVAC, phòng sạch, xử lý nước, khí nén và nhiều quy trình công nghiệp khác. Việc lựa chọn đúng loại đồng hồ chênh áp không chỉ giúp giám sát chính xác tình trạng vận hành mà còn góp phần tối ưu chi phí bảo trì, nâng cao hiệu suất và kéo dài tuổi thọ thiết bị.

---
