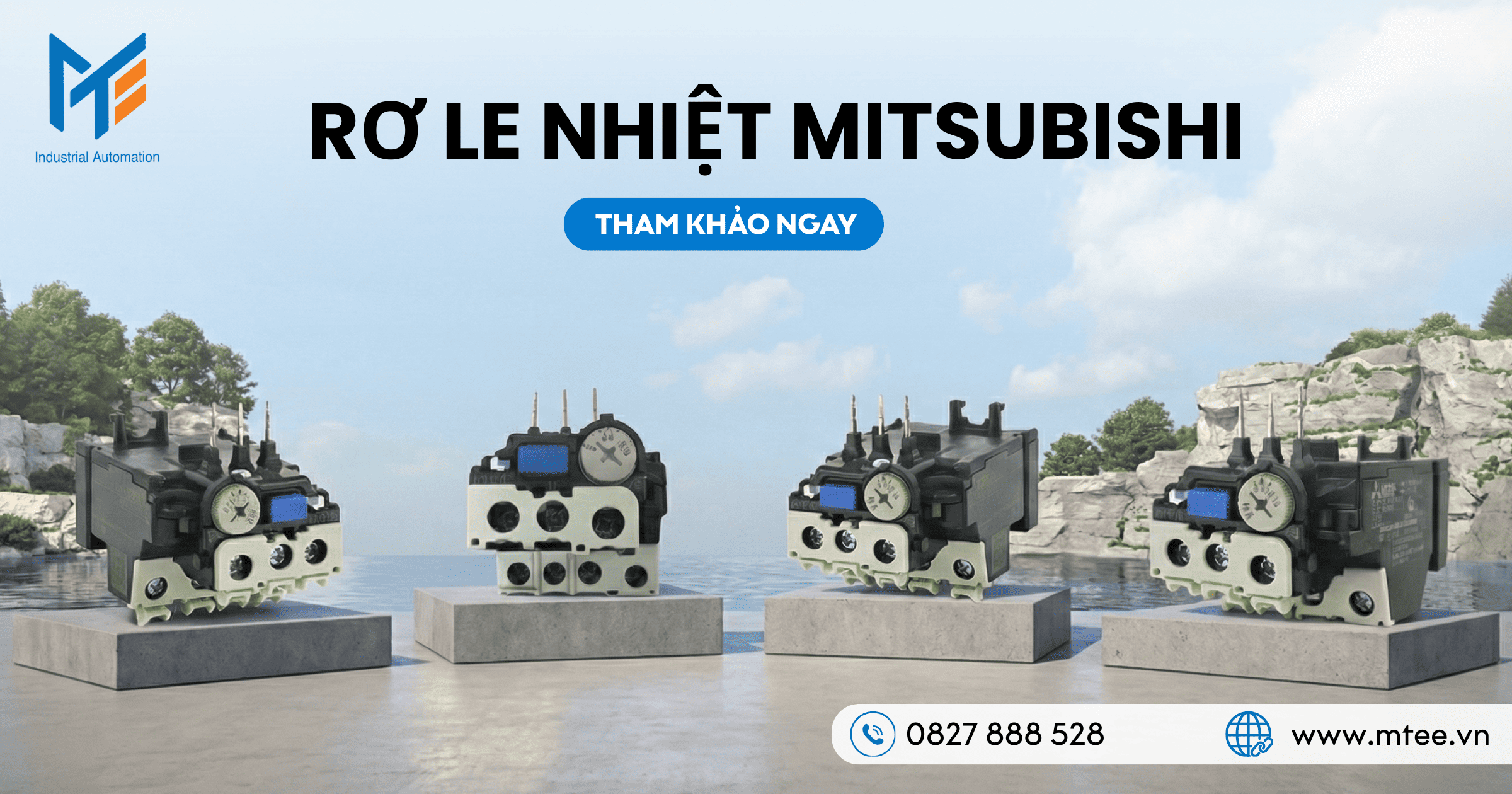

Giới thiệu về Rơ le nhiệt Mitsubishi

Trong các hệ thống truyền động điện và tự động hóa công nghiệp, động cơ điện đóng vai trò là nguồn động lực chính yếu. Tuy nhiên, trong quá trình vận hành thực tế, động cơ thường xuyên phải đối mặt với các rủi ro vận hành như quá tải cơ khí, kẹt trục, điện áp không ổn định hoặc sự cố mất pha từ lưới điện. Những yếu tố này làm dòng điện chạy qua cuộn dây stator tăng cao bất thường. Nếu tình trạng này kéo dài, nhiệt lượng sinh ra sẽ phá hủy hoàn toàn lớp cách điện, dẫn đến sự cố chạm chập và cháy nổ động cơ.

Để giải quyết triệt để bài toán này, các kỹ sư cơ điện luôn ưu tiên tích hợp Rơ le nhiệt Mitsubishi vào sơ đồ điều khiển động cơ. Rơ le nhiệt Mitsubishi là dòng khí cụ điện tự động chất lượng cao, được nghiên cứu và sản xuất bởi tập đoàn Mitsubishi Electric Nhật Bản. Khác với các thiết bị đóng cắt bảo vệ ngắn mạch tác động tức thời, rơ le nhiệt hoạt động dựa trên nguyên lý tích lũy nhiệt của dòng điện theo thời gian. Sự tinh tế trong thiết kế cơ khí và vật liệu giúp thiết bị này có khả năng phản ứng chính xác với độ trễ được tính toán kỹ lưỡng, cho phép động cơ khởi động an toàn nhưng sẽ ngắt mạch ngay lập tức nếu dòng điện quá tải vượt ngưỡng nguy hiểm.

Sự hiện diện của Rơ le nhiệt Mitsubishi trong các tủ điện phân phối và điều khiển không chỉ là giải pháp tuân thủ các quy chuẩn an toàn điện hạ thế mà còn là phương án đầu tư tối ưu, giúp doanh nghiệp kéo dài tuổi thọ máy móc, giảm thiểu chi phí bảo trì và ngăn chặn những gián đoạn sản xuất không đáng có.

Xem thêm: Rơ le nhiệt là gì? Tổng quan về Rơ le nhiệt Mitsubishi chi tiết nhất

Những đặc điểm nổi bật của Rơ le nhiệt Mitsubishi

Mitsubishi Electric luôn khẳng định vị thế dẫn đầu trong ngành thiết bị điện nhờ việc áp dụng các công nghệ vật liệu tiên tiến và thiết kế tối ưu hóa cho môi trường công nghiệp. Rơ le nhiệt của hãng sở hữu những đặc tính kỹ thuật vượt trội sau:

Độ chính xác cao nhờ cấu trúc lưỡng kim nhiệt tiêu chuẩn

Thành phần cốt lõi của rơ le nhiệt là các thanh lưỡng kim. Mitsubishi sử dụng hợp kim đặc biệt có độ giãn nở nhiệt đồng nhất và cực kỳ ổn định theo thời gian. Sự biến dạng cơ học của các thanh kim loại này phản ánh chính xác lượng nhiệt tích tụ do dòng điện chạy qua, loại bỏ hoàn toàn hiện tượng tác động sai lệch do lão hóa vật liệu.

Cơ chế bù nhiệt độ môi trường xung quanh

Tủ điện công nghiệp thường hoạt động trong điều kiện sinh nhiệt lớn. Nếu rơ le nhiệt không có cơ chế bù nhiệt, nhiệt độ môi trường cao sẽ làm thanh lưỡng kim cong sẵn, dẫn đến việc ngắt mạch sớm hơn dòng cài đặt thực tế. Rơ le nhiệt Mitsubishi được trang bị cấu trúc bù nhiệt thông minh, đảm bảo thiết bị chỉ tác động dựa trên nhiệt lượng do dòng điện của động cơ sinh ra, duy trì độ chính xác trong dải nhiệt độ môi trường từ âm 10 độ C đến 55 độ C.

Tích hợp chức năng bảo vệ mất pha và kẹt rotor

Đây là một tính năng kỹ thuật mang tính đột phá. Lưới điện công nghiệp đôi khi xảy ra sự cố sụt hoặc mất hoàn toàn điện áp trên một pha. Khi đó, động cơ 3 pha sẽ rơi vào trạng thái làm việc lệch pha, dòng điện ở hai pha còn lại tăng vọt. Các dòng rơ le nhiệt cao cấp của Mitsubishi có cơ cấu khuếch đại sự chênh lệch độ giãn nở giữa ba thanh lưỡng kim, giúp thiết bị phát hiện và ngắt mạch cực nhanh khi xảy ra tình trạng mất pha, bảo vệ cuộn dây động cơ hiệu quả hơn nhiều so với rơ le nhiệt tiêu chuẩn.

Dải điều chỉnh dòng điện linh hoạt với độ phân giải cao

Mặt trước của thiết bị được bố trí núm vặn cho phép tinh chỉnh dòng điện định mức một cách dễ dàng. Dải cài đặt rộng giúp kỹ sư có thể sử dụng một mã sản phẩm cho nhiều dải công suất động cơ khác nhau gần kề, giảm thiểu sự phức tạp trong công tác quản lý vật tư và thiết kế bản vẽ.

Chế độ phục hồi thao tác linh hoạt

Thiết bị cung cấp nút chuyển đổi giữa hai chế độ phục hồi trạng thái sau sự cố. Chế độ tự động cho phép thiết bị tự đóng lại tiếp điểm sau khi thanh lưỡng kim nguội hẳn. Chế độ thủ công bắt buộc kỹ thuật viên phải kiểm tra trực tiếp nguyên nhân gây quá tải và nhấn nút phục hồi. Trong công nghiệp, chế độ thủ công luôn được khuyến cáo sử dụng nhằm đảm bảo an toàn tuyệt đối cho người và thiết bị trước khi cho máy tái khởi động.

Rơ le nhiệt Mitsubishi gồm những dòng nào

Dựa trên cấu trúc khung vỏ và sự tương thích với các thế hệ khởi động từ, Mitsubishi phân chia dải sản phẩm rơ le nhiệt thành hai nhóm chính là dòng thiết kế nhỏ gọn và dòng công nghiệp hạng nặng.

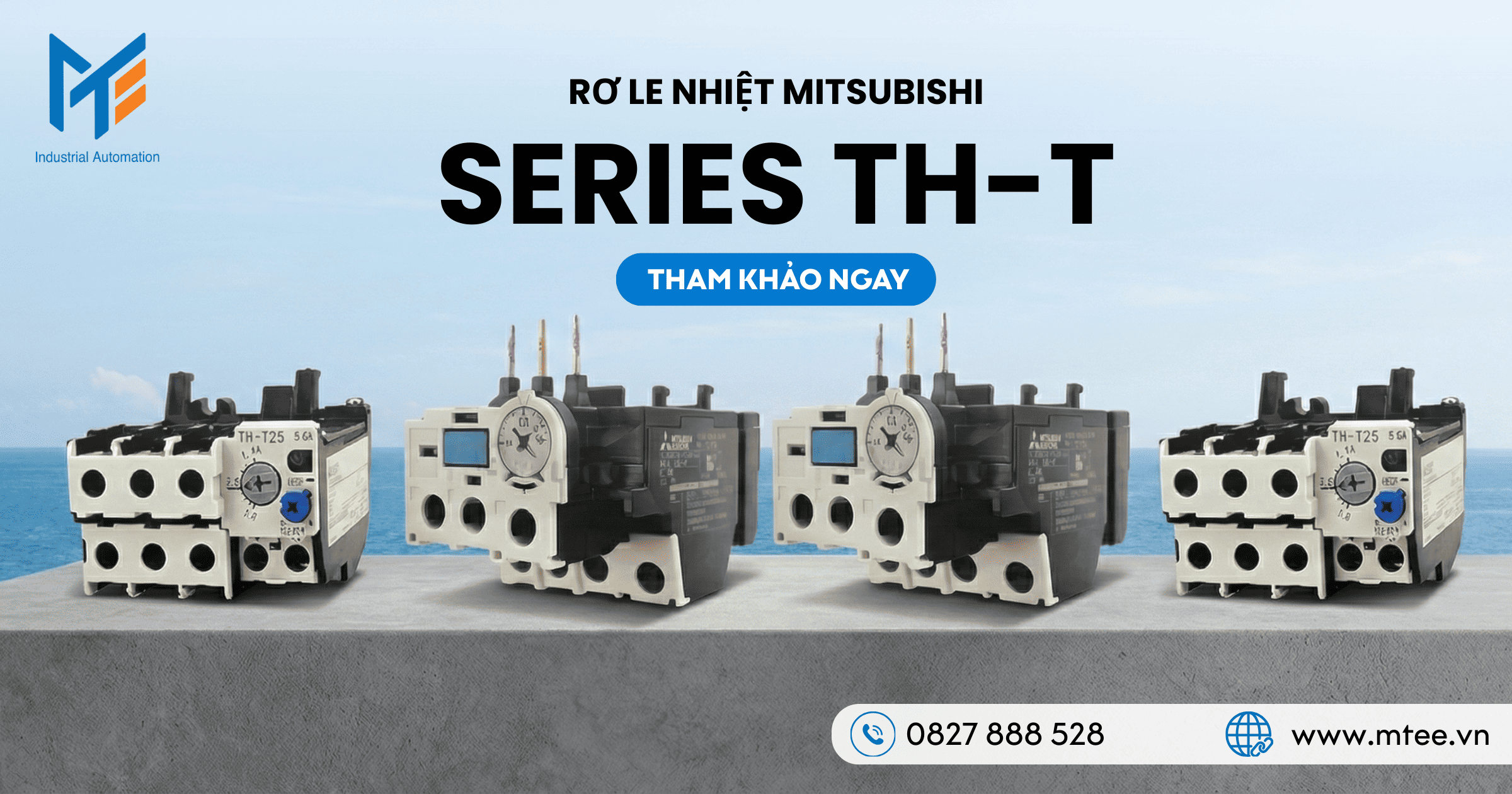

Dòng TH-T (Compact Series)

Dòng sản phẩm TH-T đại diện cho thế hệ thiết bị đóng cắt mới của Mitsubishi, tập trung vào thiết kế thu nhỏ kích thước, tăng cường mức độ an toàn và thân thiện với người thao tác. Dòng sản phẩm này được thiết kế để lắp ráp đồng bộ với các khởi động từ dòng S-T. Nắp che đầu cực tiêu chuẩn được trang bị sẵn giúp ngăn ngừa nguy cơ chạm ngón tay vào phần dẫn điện, đáp ứng các tiêu chuẩn an toàn hiện đại.

• Rơ le nhiệt Mitsubishi series TH-T18 Đây là mã sản phẩm có khung kích thước nhỏ nhất trong dải thiết bị bảo vệ động cơ, tương thích hoàn hảo với các khởi động từ S-T10, S-T12 và S-T20. Dải dòng cài đặt của thiết bị bao phủ từ mức rất nhỏ 0.1A đến mức tối đa 18A. Dòng TH-T18 là lựa chọn hàng đầu cho các ứng dụng tự động hóa quy mô nhỏ, máy công cụ nhẹ, quạt thông gió cục bộ hoặc các động cơ giảm tốc công suất thấp. Kích thước nhỏ gọn giúp nó dễ dàng được bố trí trong các hộp nút nhấn điều khiển hoặc tủ điện có không gian chật hẹp.

• Rơ le nhiệt Mitsubishi series TH-T25 Được thiết kế để phối hợp với khởi động từ S-T21 và S-T25, dòng sản phẩm này cung cấp dải dòng điều chỉnh mở rộng lên đến 25A. Cấu trúc cơ khí của TH-T25 được gia cố vững chắc hơn để chịu đựng dòng điện của các động cơ công suất trung bình nhỏ. Các ứng dụng thực tiễn thường thấy bao gồm hệ thống bơm nước dân dụng, động cơ băng tải hàng hóa nhẹ và các máy ép nhựa quy mô nhỏ. Sự ổn định cao của dòng sản phẩm này giúp giảm thiểu đáng kể chi phí bảo trì định kỳ.

• Rơ le nhiệt Mitsubishi series TH-T50/TH-T65 Khi yêu cầu công suất tăng lên, TH-T50 và TH-T65 là sự nâng cấp tiếp theo, tương thích với các khởi động từ từ S-T35 đến S-T65. Dải dòng điện cài đặt có thể đạt tới mức 65A. Ở phân khúc khung dòng này, các thanh cái tiếp điểm bằng đồng được làm dày hơn để đảm bảo khả năng tản nhiệt tốt khi làm việc liên tục. Dòng thiết bị này cực kỳ phù hợp cho các động cơ máy nén khí trung bình, hệ thống điều hòa trung tâm, quạt hút công nghiệp và các dây chuyền đóng gói liên tục.

• Rơ le nhiệt Mitsubishi series TH-T100 Đây là mã sản phẩm có công suất lớn nhất trong nhóm Compact Series, hoạt động trơn tru cùng các khởi động từ S-T80 và S-T100. Với khả năng bảo vệ các phụ tải có dòng điện lên đến 100A, TH-T100 thể hiện sự vượt trội về khả năng chịu tải nhiệt. Thiết kế các đầu cực nối dây áp dụng cơ cấu siết ốc chống tự tháo, đảm bảo lực kẹp chặt trên các cáp điện tiết diện lớn. Ứng dụng phổ biến của thiết bị này là trong các trạm bơm cấp nước tòa nhà, hệ thống cẩu trục công suất trung bình và các máy khuấy trộn công nghiệp.

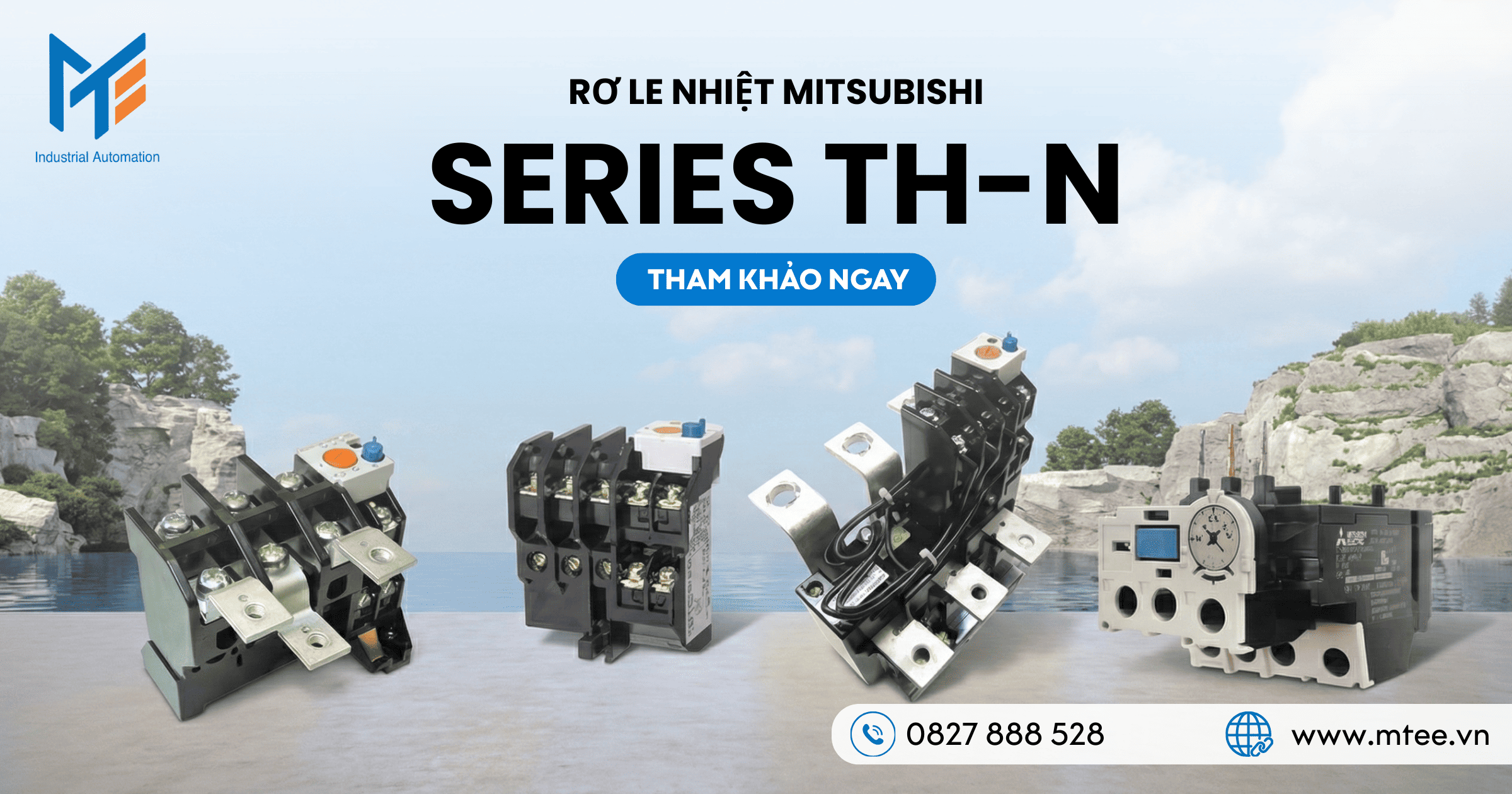

Dòng TH-N (Industrial Series)

Dòng TH-N là huyền thoại trong ngành điện công nghiệp, nổi tiếng với độ bền bỉ cơ học cực cao, khả năng chống rung động xuất sắc và thiết kế chuyên biệt để hoạt động trong các môi trường khắc nghiệt nhất. Các sản phẩm này được thiết kế để kết nối trực tiếp với khởi động từ dòng S-N.

• Rơ le nhiệt Mitsubishi series TH-N60 Thiết bị này được thiết kế cho các động cơ có dòng điện từ 40A đến 60A. Khung vỏ của TH-N60 được chế tạo từ loại nhựa kỹ thuật có đặc tính chịu nhiệt độ cao và khả năng chống cháy lan tốt. Đặc điểm này giúp thiết bị hoạt động ổn định trong các tủ điện đặt gần nguồn nhiệt hoặc trong môi trường nhà xưởng có nhiệt độ môi trường khắc nghiệt. Sản phẩm thường được ứng dụng cho máy đùn nhựa, máy nghiền vật liệu và các trạm bơm xử lý nước thải.

• Rơ le nhiệt Mitsubishi series TH-N120 Với dải dòng điện mở rộng lên đến 120A, dòng TH-N120 là linh kiện cốt lõi trong các tủ động lực công suất lớn. Các thanh dẫn điện bên trong được tối ưu hóa để giảm thiểu điện trở tiếp xúc, từ đó giảm sinh nhiệt tại các điểm đấu nối. Cấu trúc cơ cấu đòn bẩy kích hoạt ngắt mạch được thiết kế lớn hơn, đảm bảo lực ngắt dứt khoát. Thiết bị này xuất hiện dày đặc trong các hệ thống nâng hạ hầm mỏ, dây chuyền sản xuất giấy và máy nén khí trục vít công suất cao.

• Rơ le nhiệt Mitsubishi series TH-N220 Sản phẩm này đánh dấu bước chuyển mình sang các ứng dụng công nghiệp nặng với dải bảo vệ lên tới 220A. Thay vì dùng cáp điện nhỏ, các điểm đấu nối động lực của TH-N220 được thiết kế dạng mặt bích phẳng để tương thích với các đầu cốt ép và thanh cái đồng định hình. Thiết kế này ngăn chặn hoàn toàn hiện tượng hồ quang tại điểm nối. Sản phẩm là lựa chọn bắt buộc cho các trạm bơm thủy lợi quy mô lớn, máy nghiền đá và hệ thống nghiền xi măng.

• Rơ le nhiệt Mitsubishi series TH-N400 Chuyên phục vụ các siêu phụ tải lên đến 400A, dòng TH-N400 thường không cắm trực tiếp vào khởi động từ mà được lắp ráp độc lập trên một bộ gá chân đế riêng biệt, sau đó kết nối với nguồn điện thông qua hệ thống thanh cái đồng khối. Việc tách rời này giúp giảm thiểu việc truyền rung động từ khởi động từ sang rơ le nhiệt, giữ cho các thanh lưỡng kim hoạt động ổn định nhất. Ứng dụng chủ lực của thiết bị này là trong các nhà máy cán thép, lò hồ quang và các trạm động lực chính của nhà máy đóng tàu.

• Rơ le nhiệt Mitsubishi series TH-N600 Đây là dòng rơ le nhiệt có khung kích thước và công suất lớn bậc nhất trong nhóm sản phẩm bảo vệ quá tải tiêu chuẩn của Mitsubishi, hỗ trợ dải dòng điện lên đến 600A. Cấu trúc của TH-N600 được thiết kế để chịu đựng các xung dòng điện khởi động khổng lồ kéo dài mà không bị tác động sai. Khả năng bảo vệ mất pha của thiết bị ở dải công suất này cực kỳ nhạy bén, giúp bảo vệ những cỗ máy trị giá hàng tỷ đồng trong các ngành công nghiệp luyện kim, hóa dầu và khai khoáng quy mô lớn.

Các thông số kỹ thuật cần chú ý khi lựa chọn mua Rơ le nhiệt Mitsubishi

Việc áp dụng sai thiết bị bảo vệ sẽ mang lại những rủi ro vận hành nghiêm trọng. Do đó, kỹ sư thiết kế cần phải xem xét kỹ lưỡng các thông số kỹ thuật định danh sau đây trước khi quyết định mã hàng.

Dải cài đặt dòng điện bảo vệ

Rơ le nhiệt không cố định ở một giá trị ampe duy nhất mà được nhà sản xuất cung cấp theo từng dải điều chỉnh. Người dùng phải xác định chính xác dòng điện định mức làm việc thực tế của động cơ tại mức điện áp cụ thể. Sau đó, chọn mã rơ le nhiệt có dải cài đặt bao hàm giá trị dòng điện đó. Nguyên tắc vàng là giá trị dòng điện động cơ nên nằm ở khoảng giữa của dải cài đặt trên rơ le nhiệt để thuận tiện cho việc tinh chỉnh tăng giảm trong quá trình chạy thử nghiệm có tải.

Phân loại theo đặc tính thời gian ngắt

Tùy thuộc vào đặc điểm của tải cơ khí, động cơ sẽ có thời gian khởi động nhanh hay chậm. Một động cơ quạt gió ly tâm lớn sẽ mất nhiều thời gian để đạt tốc độ định mức hơn so với một động cơ bơm ly tâm nhỏ. Rơ le nhiệt được phân loại theo cấp tác động. Kỹ sư cần chọn đúng cấp tác động để cho phép rơ le nhiệt duy trì trạng thái đóng tiếp điểm trong suốt thời gian dòng điện khởi động dâng cao, nhưng vẫn đảm bảo ngắt mạch kịp thời nếu dòng điện quá tải duy trì vượt quá giới hạn an toàn.

Khả năng tương thích cơ khí với thiết bị đóng cắt

Rơ le nhiệt thường được gắn trực tiếp vào các cực tiếp điểm đầu ra của khởi động từ. Khoảng cách giữa các cực đồng của rơ le nhiệt phải khớp tuyệt đối với khoảng cách cực của khởi động từ. Vì vậy, bắt buộc phải chọn rơ le nhiệt dòng TH-T cho khởi động từ dòng S-T, và dòng TH-N cho dòng S-N cùng một nhóm khung dòng kích thước. Nếu sử dụng sai dòng, người lắp ráp sẽ phải dùng dây cáp điện kết nối bên ngoài, làm giảm tính thẩm mỹ, tốn diện tích tủ điện và làm mất đi ưu điểm kết nối ngàm vững chắc của sản phẩm đồng bộ.

Xác nhận chức năng bảo vệ mất pha phụ trợ

Trong môi trường công nghiệp, hiện tượng đứt cầu chì một pha hoặc lỏng đầu cốt pha dẫn đến tình trạng mất pha là hiện tượng thường xuyên xảy ra. Kỹ sư cần kiểm tra kỹ nhãn hiệu hoặc tài liệu kỹ thuật để chắc chắn rằng mã rơ le nhiệt được chọn có hậu tố hoặc ký hiệu minh chứng việc tích hợp sẵn cơ cấu tác động nhanh khi dòng điện ba pha mất cân bằng nghiêm trọng.

Định mức dòng điện của hệ thống tiếp điểm phụ

Tiếp điểm phụ của rơ le nhiệt dùng để đóng ngắt mạch điều khiển và đưa tín hiệu về hệ thống đèn báo lỗi hoặc bộ điều khiển trung tâm PLC. Cần kiểm tra điện áp và dòng điện chịu đựng tối đa của các tiếp điểm này để thiết kế mạch điều khiển phù hợp, tránh hiện tượng cháy dính tiếp điểm điều khiển do đấu nối nhầm nguồn dòng lớn.

Xem thêm: Hướng dẫn chọn Rơ le nhiệt trong tủ điện công nghiệp

Những ứng dụng của Rơ le nhiệt Mitsubishi trong tủ điện công nghiệp

Với tính năng chuyên biệt hóa cao, rơ le nhiệt Mitsubishi là thành phần hiện diện trong mọi phân hệ động lực của một nhà máy tiêu chuẩn.

Bảo vệ toàn diện trong hệ thống xử lý nước và cấp thoát nước

Các trạm bơm ly tâm, bơm chìm nước thải hoạt động trong môi trường có độ rung lắc lớn và nguy cơ kẹt rác cơ học cao. Việc tắc nghẽn đường ống hoặc kẹt cánh bơm sẽ tạo ra một lực cản lớn, ép động cơ tiêu thụ một dòng điện quá tải để cố gắng vượt qua. Rơ le nhiệt Mitsubishi sẽ đo lường sự dâng cao của dòng điện này và ngắt mạch điều khiển, dừng động cơ ngay lập tức trước khi lực cơ học làm gãy trục hoặc dòng điện làm cháy xém lớp cách điện cuộn dây stator.

Ứng dụng cốt lõi trong hệ thống thông gió và điều hòa trung tâm

Các cụm quạt hút khói hành lang, hệ thống cấp gió tươi hoặc tháp giải nhiệt Chiller đòi hỏi tính liên tục rất cao. Lưới bảo vệ quạt bị kẹt vật cản hoặc vòng bi bị khô dầu sau thời gian dài vận hành sẽ gây ra hiện tượng tăng dòng từ từ. Rơ le nhiệt đóng vai trò giám sát sự biến thiên từ từ này. Ngay khi dòng điện đạt ngưỡng cảnh báo cài đặt, tiếp điểm phụ sẽ thay đổi trạng thái, vừa ngắt động cơ vừa kích hoạt còi báo động để bộ phận bảo trì can thiệp kịp thời.

Kiểm soát an toàn cho băng tải và hệ thống nâng hạ

Các dây chuyền băng tải vận chuyển than, xi măng hay hàng hóa thường xuyên đối mặt với sự cố dồn ứ nguyên liệu hoặc quá tải trọng lượng thiết kế. Đối với hệ thống cẩu trục, việc cố gắng nâng một khối lượng vượt quá công suất định mức của động cơ kéo sẽ dẫn đến đứt cáp hoặc cháy động cơ. Việc cài đặt dải dòng rơ le nhiệt chính xác sát với công suất thiết kế giúp hệ thống tự động dừng lại khi phát hiện thao tác vận hành sai quy định của người sử dụng.

Bảo vệ chuyên sâu cho máy công cụ gia công cơ khí

Trong máy tiện, máy phay CNC, động cơ trục chính đôi khi bị kẹt do ăn dao quá sâu vào phôi thép cứng hoặc dung dịch làm mát không đủ dẫn đến tăng ma sát đột ngột. Rơ le nhiệt Mitsubishi phản ứng tức thời với những xung dòng điện sinh ra từ các sự cố kẹt cơ học này, nhanh chóng cô lập nguồn điện để bảo vệ cả động cơ đắt tiền và cấu trúc cơ khí tinh vi của máy gia công.

Lắp ráp trong tủ điện máy nén khí và hệ thống bơm thủy lực

Đặc điểm của các hệ thống này là quá trình nén môi chất tạo ra sự thay đổi tải trọng liên tục, dẫn đến dòng điện biến thiên liên tục. Độ ổn định của các thanh lưỡng kim bên trong thiết bị bảo vệ của Mitsubishi giúp nó bỏ qua những biến thiên dòng điện ngắn hạn trong giới hạn cho phép, đảm bảo máy nén khí hoạt động mượt mà nhưng vẫn cắt điện chuẩn xác nếu hệ thống van xả bị lỗi gây tắc nghẽn áp suất dẫn đến quá tải toàn diện.

Xem thêm: Ứng dụng Rơ le nhiệt Mitsubishi trong tủ điện công nghiệp

Mua Rơ le nhiệt Mitsubishi uy tín chính hãng ở đâu?

Sự chính xác và độ nhạy của thiết bị bảo vệ động cơ phụ thuộc hoàn toàn vào chất lượng gia công cơ khí và vật liệu của thanh lưỡng kim bên trong. Trên thị trường hiện nay xuất hiện nhiều sản phẩm nhái, hàng giả kém chất lượng với vỏ ngoài tương đồng nhưng cơ cấu bên trong không đạt chuẩn. Việc sử dụng các sản phẩm trôi nổi này mang đến rủi ro cực kỳ lớn: thiết bị không ngắt điện khi có quá tải gây cháy động cơ, hoặc thiết bị tự động ngắt sai liên tục làm gián đoạn toàn bộ dây chuyền sản xuất, gây thiệt hại hàng tỷ đồng cho doanh nghiệp.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị phân phối chuyên nghiệp và có uy tín hàng đầu trong lĩnh vực thiết bị điện đóng cắt và tự động hóa Mitsubishi Electric như Rơ le nhiệt Mitsubishi tại thị trường Việt Nam.

Tại sao MTEE là đối tác tin cậy của hàng nghìn kỹ sư cơ điện?

1. Nguồn gốc sản phẩm minh bạch: MTEE cam kết toàn bộ rơ le nhiệt bán ra đều là hàng mới chính hãng 100%. Mọi sản phẩm đều đi kèm bộ hồ sơ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ đầy đủ, hợp lệ, đáp ứng các tiêu chuẩn khắt khe nhất của các dự án trong nước và quốc tế có vốn đầu tư nước ngoài.

2. Kho hàng quy mô và đa dạng: Chúng tôi hiểu rõ thời gian là tiền bạc đối với các nhà máy sản xuất. Do đó, MTEE luôn duy trì tồn kho số lượng lớn với đầy đủ các dải dòng từ siêu nhỏ của dòng TH-T18 cho đến các phụ tải cực lớn của dòng TH-N600. Sản phẩm luôn sẵn sàng để giao hàng hỏa tốc trong các tình huống cần thay thế bảo trì khẩn cấp.

3. Tư vấn kỹ thuật thực chiến: Đội ngũ kỹ sư bán hàng của MTEE am hiểu sâu sắc về sơ đồ mạch động lực và mạch điều khiển. Khách hàng sẽ được tư vấn tận tình để tính toán dòng điện định mức, chọn dải cài đặt tối ưu nhất và được hướng dẫn chi tiết cách phối hợp các thiết bị bảo vệ với nhau để hệ thống tủ điện đạt độ an toàn cao nhất.

4. Chính sách hậu mãi chuyên nghiệp: MTEE thiết lập mức giá chiết khấu đặc biệt cạnh tranh cho các đối tác là nhà sản xuất tủ bảng điện, công ty cơ điện và xưởng sản xuất. Đi kèm với đó là chính sách bảo hành chính hãng, hỗ trợ kiểm tra kỹ thuật tận nơi và quy trình đổi mới thiết bị cực kỳ linh hoạt.

Những câu hỏi thường gặp về Rơ le nhiệt Mitsubishi

Sự khác biệt giữa Rơ le nhiệt và Aptomat là gì?

Aptomat tập trung vào việc bảo vệ hệ thống dây dẫn khỏi dòng điện ngắn mạch khổng lồ, tác động cắt tức thời bằng cơ cấu điện từ. Rơ le nhiệt lại chuyên trị việc bảo vệ động cơ khỏi tình trạng dòng điện tăng cao ở mức độ vừa phải nhưng kéo dài (quá tải), tác động chậm dựa trên nguyên lý tích lũy nhiệt của thanh kim loại. Hai thiết bị này thường được mắc nối tiếp với nhau để tạo thành một lớp bảo vệ hoàn chỉnh.

Tại sao rơ le nhiệt bị tác động ngay khi động cơ vừa khởi động?

Khi bắt đầu chạy, dòng khởi động của động cơ thường cao gấp 5 đến 7 lần dòng định mức định danh. Nếu dải dòng trên rơ le nhiệt được cài đặt thấp hơn dòng làm việc thực tế, hoặc cấp đặc tính thời gian ngắt của rơ le quá ngắn so với quán tính cơ học của tải, thanh lưỡng kim sẽ nóng lên quá nhanh và ngắt mạch. Cách khắc phục là dùng ampe kìm đo lại dòng thực tế và tinh chỉnh nhích núm xoay lên một chút trong giới hạn an toàn.

Rơ nhiệt Mitsubishi có khả năng bảo vệ ngắn mạch không?

Thiết bị này hoàn toàn không có khả năng cắt dòng ngắn mạch. Cấu trúc thanh kim loại của rơ le nhiệt tác động tương đối chậm, do đó nếu xuất hiện dòng ngắn mạch hàng nghìn ampe, rơ le nhiệt sẽ bị phá hủy ngay lập tức trước khi kịp ngắt tiếp điểm. Đây là lý do rơ le nhiệt luôn phải được lắp đặt phía sau một aptomat khối hoặc cầu chì động lực bảo vệ ngắn mạch.

Núm Test trên mặt rơ le nhiệt dùng để làm gì?

Núm Test (thường là một lẫy nhỏ màu đỏ) cho phép kỹ thuật viên thao tác giả lập một sự cố uốn cong cơ khí để kiểm tra trạng thái hoạt động của các tiếp điểm phụ. Việc gạt lẫy này giúp xác nhận xem mạch điều khiển ngắt khởi động từ và mạch đèn còi báo động lỗi có được đấu nối chính xác hay không trước khi cấp điện động lực cho hệ thống.

Động cơ 1 pha có sử dụng được rơ le nhiệt 3 pha không?

Hoàn toàn có thể. Rơ le nhiệt 3 pha được thiết kế để cảm biến dòng trên cả ba cực. Khi áp dụng cho động cơ 1 pha, bạn cần đấu nối sao cho dòng điện pha (L) chạy nối tiếp qua hai cực hoặc cả ba cực của thiết bị bảo vệ trước khi đi vào động cơ. Điều này giúp hệ thống thanh lưỡng kim bên trong được phát nhiệt đồng đều, đảm bảo cơ cấu ngắt mạch vẫn hoạt động chính xác theo đúng ngưỡng cài đặt.

Lời kết

Việc hiểu sâu về đặc tính vận hành và nguyên lý cấu tạo của rơ le nhiệt Mitsubishi là nền tảng để thiết kế nên những hệ thống điều khiển tự động hóa vững chắc và an toàn. Rơ le nhiệt không chỉ là một phụ kiện đi kèm, mà là trung tâm bảo vệ sinh mệnh của mọi động cơ công nghiệp, giúp triệt tiêu nguy cơ hỏa hoạn và giảm thiểu tổn thất kinh tế do việc thay mới thiết bị.

Quy trình lựa chọn đúng dòng sản phẩm TH-T gọn nhẹ hay dòng TH-N tải nặng, kết hợp với việc cài đặt chuẩn xác thông số dòng điện bảo vệ, đòi hỏi sự tỉ mỉ và kiến thức chuyên môn vững vàng. Hy vọng rằng với bài viết danh mục chi tiết trên đây, bạn đã nắm bắt được toàn bộ những thông tin kỹ thuật cốt lõi cần thiết.

---
