Rơ le nhiệt là gì? Tổng quan về Rơ le nhiệt Mitsubishi chi tiết nhất

Trong hệ thống điều khiển và bảo vệ động cơ điện, việc ngăn chặn các sự cố quá nhiệt là nhiệm vụ then chốt để đảm bảo tuổi thọ thiết bị và sự ổn định của dây chuyền sản xuất. Động cơ điện khi vận hành có thể gặp tình trạng quá tải do kẹt cơ khí, sụt áp hoặc mất pha, dẫn đến dòng điện tăng cao đột biến. Nếu không có thiết bị bảo vệ kịp thời, nhiệt lượng sinh ra sẽ làm hỏng lớp cách điện của cuộn dây, gây cháy động cơ và dẫn đến những thiệt hại kinh tế lớn.

Rơ le nhiệt Mitsubishi đã khẳng định được vị thế là một trong những thiết bị bảo vệ tin cậy nhất trên thị trường hiện nay. Với sự kết hợp giữa kỹ thuật chế tạo cơ khí chính xác của Nhật Bản và các tính năng bảo vệ thông minh, sản phẩm này đóng vai trò như một chốt chặn an toàn cho mọi loại tải động lực. Bài viết này sẽ cung cấp cái nhìn tổng quan và chi tiết nhất về cấu tạo, nguyên lý cũng như cách lựa chọn các dòng rơ le nhiệt Mitsubishi phổ biến trên thị trường.

Giới thiệu tổng quan về Rơ le nhiệt

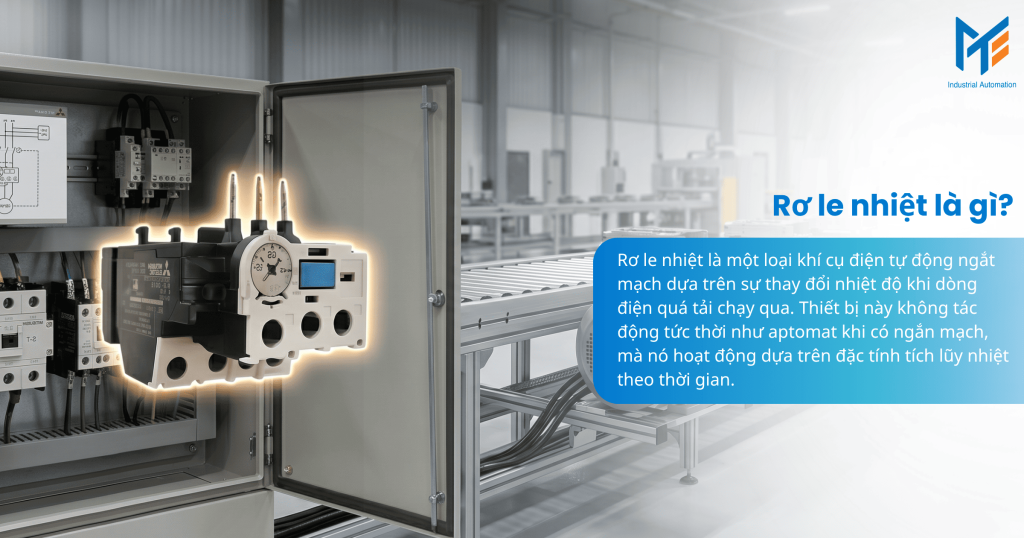

Rơ le nhiệt là gì?

Rơ le nhiệt là một loại khí cụ điện tự động ngắt mạch dựa trên sự thay đổi nhiệt độ khi dòng điện quá tải chạy qua. Thiết bị này không tác động tức thời như aptomat khi có ngắn mạch, mà nó hoạt động dựa trên đặc tính tích lũy nhiệt theo thời gian.

Nói cách khác, rơ le nhiệt bảo vệ động cơ theo đặc tính ampe giây. Khi dòng điện vượt quá giá trị định mức trong một khoảng thời gian đủ lâu để làm nóng các thanh lưỡng kim bên trong, thiết bị sẽ tác động làm thay đổi trạng thái của các tiếp điểm điều khiển, từ đó ngắt nguồn cấp cho cuộn hút của khởi động từ để dừng động cơ.

Rơ le nhiệt Mitsubishi thường được thiết kế để lắp đặt trực tiếp vào phía dưới của công tắc tơ (khởi động từ), tạo thành một bộ khởi động hoàn chỉnh, giúp tiết kiệm diện tích và đơn giản hóa việc đấu nối trong tủ điện.

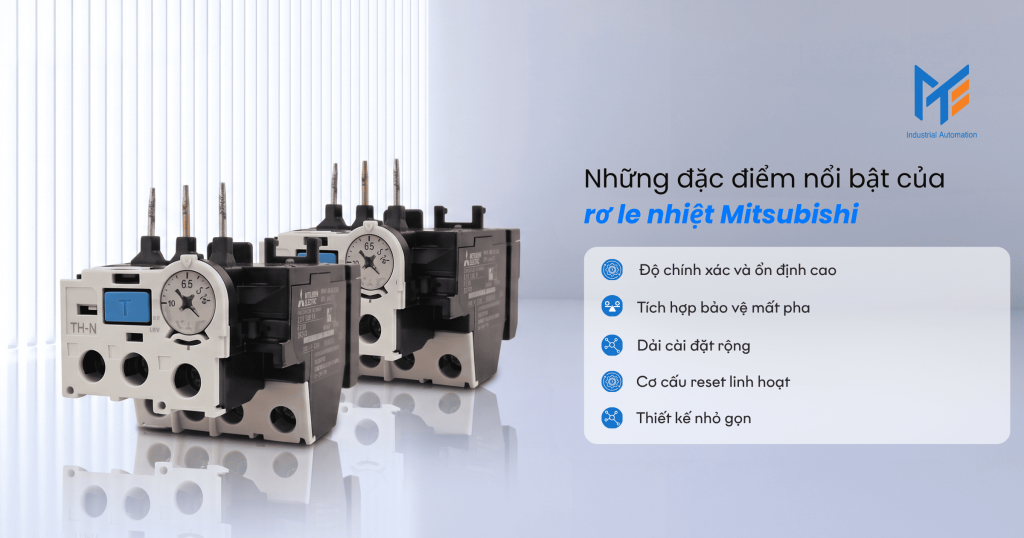

Những đặc điểm nổi bật của rơ le nhiệt Mitsubishi

Mitsubishi Electric luôn dẫn đầu trong việc cải tiến thiết bị đóng cắt với những ưu điểm vượt trội:

• Độ chính xác và ổn định cao: Các thanh lưỡng kim được chế tạo từ hợp kim đặc biệt, có độ giãn nở nhiệt đồng nhất, giúp thiết bị tác động chính xác tại ngưỡng dòng điện đã cài đặt.
• Tích hợp bảo vệ mất pha: Nhiều dòng rơ le nhiệt Mitsubishi hiện đại được tích hợp cơ cấu bảo vệ mất pha (2E). Khi một trong ba pha bị mất, sự chênh lệch độ giãn nở giữa các thanh lưỡng kim sẽ kích hoạt cơ cấu ngắt nhanh hơn so với trường hợp chỉ quá tải thông thường.
• Dải cài đặt rộng: Thiết bị cho phép điều chỉnh dòng điện định mức trong một khoảng rộng bằng núm xoay, giúp kỹ sư dễ dàng tinh chỉnh phù hợp với dòng làm việc thực tế của động cơ.
• Cơ cấu reset linh hoạt: Người dùng có thể lựa chọn chế độ tự động phục hồi (Automatic Reset) hoặc phục hồi thủ công (Manual Reset) tùy theo yêu cầu vận hành của hệ thống.
• Thiết kế nhỏ gọn: Dòng sản phẩm mới của Mitsubishi tối ưu hóa kích thước giúp giảm diện tích chiếm chỗ trên thanh ray, hỗ trợ lắp đặt tủ điện mật độ cao.

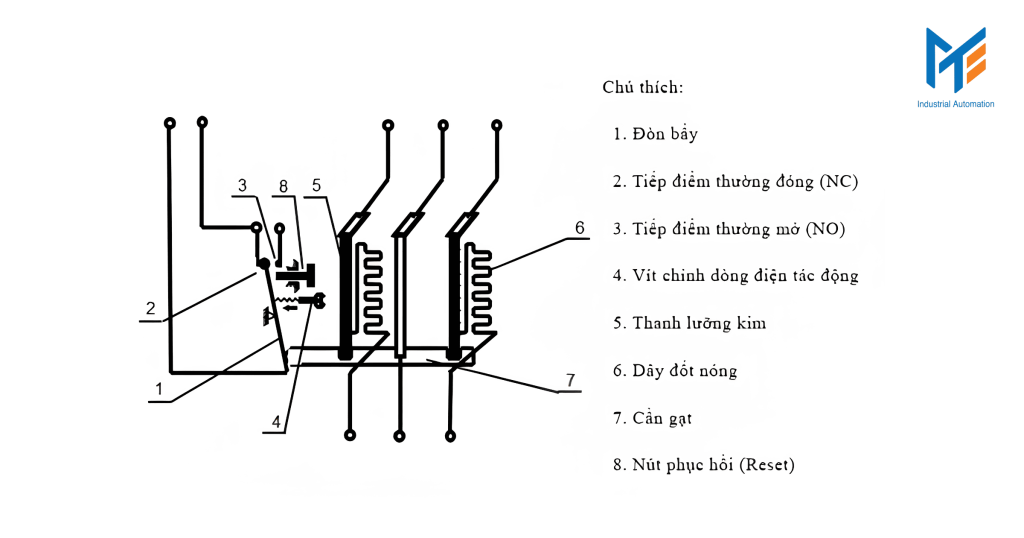

Nguyên lí hoạt động của Rơ le nhiệt

Nguyên lý cốt lõi của rơ le nhiệt dựa trên sự giãn nở vì nhiệt khác nhau của hai thanh kim loại.

Bên trong thiết bị có ba thanh lưỡng kim (Bimetal) tương ứng cho ba pha. Mỗi thanh lưỡng kim được cấu tạo từ hai lá kim loại có hệ số giãn nở nhiệt khác nhau hoàn toàn, được ép chặt vào nhau.

1. Khi dòng điện bình thường: Nhiệt lượng sinh ra do dòng điện chạy qua các thanh lưỡng kim nằm trong giới hạn cho phép. Các thanh này vẫn giữ nguyên hình dạng hoặc cong nhẹ nhưng chưa đủ lực để đẩy cơ cấu truyền động.
2. Khi xảy ra quá tải: Dòng điện tăng cao làm nhiệt lượng trên các thanh lưỡng kim tăng mạnh. Thanh kim loại có hệ số giãn nở lớn hơn sẽ dài ra nhanh hơn thanh còn lại, làm cho cả tấm lưỡng kim bị uốn cong về một phía.
3. Tác động ngắt mạch: Khi độ uốn cong đạt đến mức giới hạn, nó sẽ đẩy một thanh truyền động cơ khí. Thanh truyền này tác động vào hệ thống tiếp điểm phụ. Tiếp điểm thường đóng (95-96) sẽ mở ra để ngắt nguồn nuôi cuộn hút khởi động từ, và tiếp điểm thường mở (97-98) sẽ đóng lại để xuất tín hiệu báo lỗi hoặc bật đèn cảnh báo.

Sau khi thiết bị tác động, các thanh lưỡng kim cần một khoảng thời gian để nguội đi và trở lại hình dạng ban đầu trước khi có thể thực hiện thao tác phục hồi (Reset).

Các loại Rơ le nhiệt Mitsubishi phổ biến hiện nay

Mitsubishi Electric chia dòng rơ le nhiệt thành hai nhánh chính để phù hợp với các khung dòng điện và kích thước khởi động từ tương ứng.

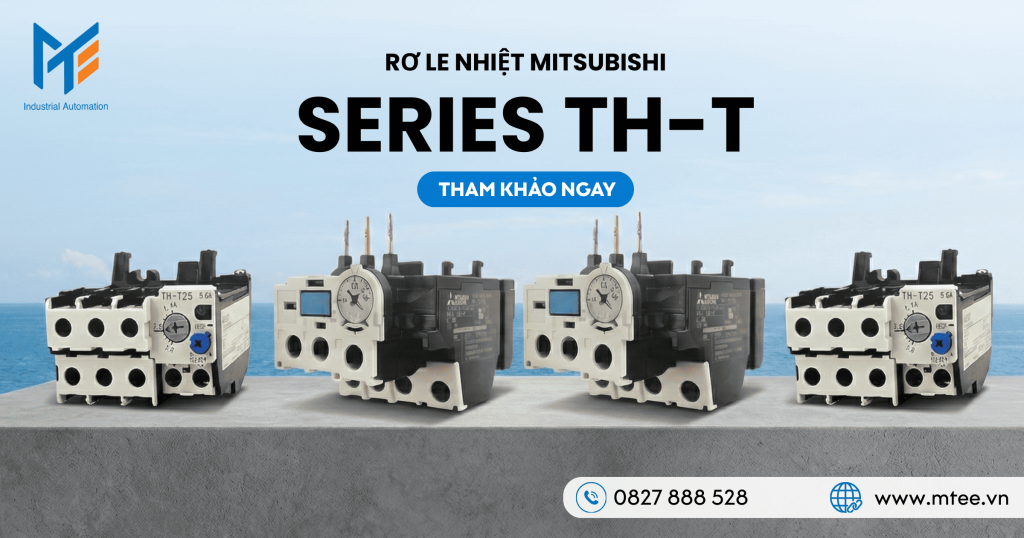

Dòng TH-T (Compact Series)

Đây là dòng rơ le nhiệt thế hệ mới, được thiết kế theo phong cách hiện đại, nhỏ gọn và an toàn hơn cho người vận hành. Dòng này thường đi kèm với các khởi động từ dòng S-T.

• Rơ le nhiệt Mitsubishi series TH-T18: Đây là mã sản phẩm dùng cho các động cơ công suất nhỏ. Dải dòng cài đặt thường dao động từ 0.1A đến 18A. Thiết bị có kích thước siêu nhỏ, tiết kiệm tối đa không gian cho tủ điện phân phối nhánh.
• Rơ le nhiệt Mitsubishi series TH-T25: Dòng này mở rộng dải cài đặt lên đến 25A. Đây là lựa chọn phổ biến cho các máy công cụ, hệ thống bơm nước dân dụng và công nghiệp nhẹ.
• Rơ le nhiệt Mitsubishi series TH-T50/TH-T65: Được thiết kế để phối hợp với khởi động từ S-T50 và S-T65. Thiết bị có khả năng chịu tải cao hơn, phù hợp cho các động cơ công suất trung bình trong hệ thống thông gió hoặc băng tải.
• Rơ le nhiệt Mitsubishi series TH-T100: Là dòng có kích thước lớn nhất trong Series T, phục vụ cho các phụ tải lên đến 100A. Thiết kế đầu cực có nắp che an toàn, giúp chống tiếp xúc trực tiếp với phần dẫn điện.

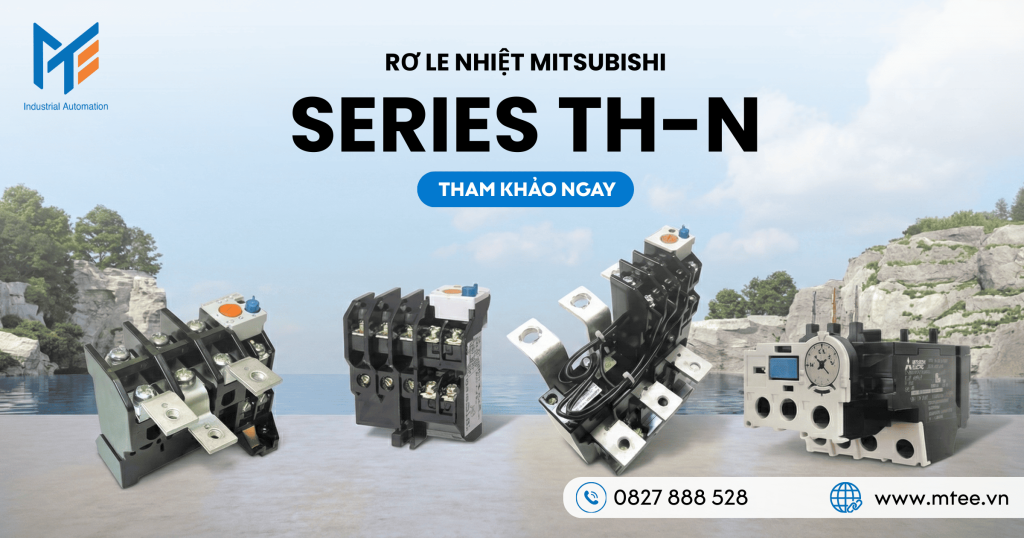

Dòng TH-N (Industrial Series)

Dòng TH-N là dòng sản phẩm truyền thống, nổi tiếng với độ bền cơ khí cực cao và khả năng làm việc trong môi trường công nghiệp nặng. Dòng này phối hợp với các khởi động từ dòng S-N.

• Rơ le nhiệt Mitsubishi series TH-N60: Dùng cho các khung dòng từ 40A đến 60A. Thiết bị có cấu tạo chắc chắn, tản nhiệt tốt, phù hợp cho môi trường nhà xưởng có nhiệt độ cao.
• Rơ le nhiệt Mitsubishi series TH-N120: Phục vụ cho các động cơ công suất lớn với dải cài đặt lên đến 120A. Các đầu cực được thiết kế dạng kẹp vặn vít chắc chắn, đảm bảo tiếp xúc điện tốt khi dẫn dòng lớn.
• Rơ le nhiệt Mitsubishi series TH-N220: Dùng cho các hệ thống máy nén khí lớn, máy nghiền hoặc các trạm bơm thủy lợi công suất cao. Dải dòng của thiết bị có thể đạt tới 220A.
• Rơ le nhiệt Mitsubishi series TH-N400: Đây là dòng rơ le nhiệt khung lớn, thường được lắp đặt rời thông qua bộ gá chân đế và kết nối với khởi động từ bằng cáp hoặc thanh cái đồng. Dải dòng lên đến 400A.
• Rơ le nhiệt Mitsubishi series TH-N600: Dòng rơ le nhiệt chuyên dụng cho các động cơ cực lớn trong các ngành công nghiệp nặng như thép, xi măng. Khả năng bảo vệ dòng rò và quá tải ở mức dòng điện lên đến 600A một cách ổn định.

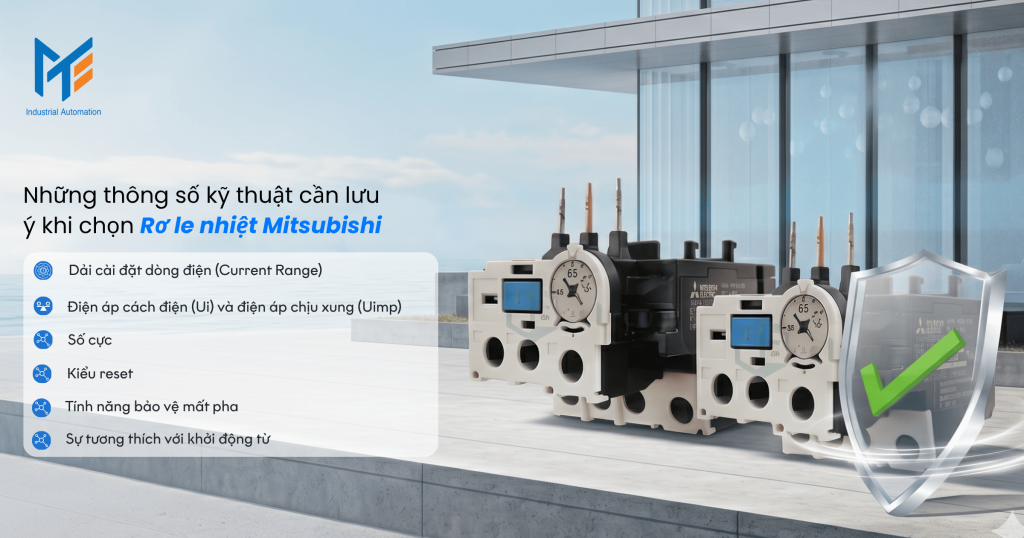

Những thông số kỹ thuật cần lưu ý khi chọn Rơ le nhiệt Mitsubishi

Để rơ le nhiệt bảo vệ động cơ một cách hiệu quả nhất, người kỹ sư cần lưu tâm đến các thông số sau:

1. Dải cài đặt dòng điện (Current Range): Rơ le nhiệt không có một giá trị dòng định mức duy nhất mà là một khoảng (ví dụ 4-6A, 7-10A). Bạn cần chọn rơ le nhiệt sao cho dòng điện định mức của động cơ nằm ở khoảng giữa của dải cài đặt. Điều này cho phép linh hoạt điều chỉnh khi điều kiện tải thay đổi.
2. Điện áp cách điện (Ui) và điện áp chịu xung (Uimp): Đảm bảo thiết bị phù hợp với điện áp lưới điện (thường là 690V đối với cách điện) để tránh hiện tượng phóng điện bề mặt.
3. Số cực: Thông thường là 3 cực để bảo vệ động cơ 3 pha. Tuy nhiên, trong một số trường hợp động cơ 1 pha, người ta vẫn dùng rơ le nhiệt 3 cực bằng cách đấu nối tiếp các cực với nhau.
4. Kiểu reset: Xác định hệ thống cần phục hồi tự động hay phải có nhân viên vận hành kiểm tra rồi mới nhấn nút reset thủ công. Chế độ Manual Reset được khuyến cáo cho hầu hết ứng dụng để đảm bảo sự cố đã được kiểm tra trước khi chạy lại máy.
5. Tính năng bảo vệ mất pha: Nếu động cơ hoạt động ở khu vực lưới điện không ổn định, bắt buộc phải chọn dòng có chức năng bảo vệ mất pha (thường có ký hiệu kèm theo trong mã sản phẩm).
6. Sự tương thích với khởi động từ: Rơ le nhiệt phải cùng khung kích thước với khởi động từ để có thể cắm trực tiếp các chân đồng vào đầu ra của khởi động từ. Nếu khác dòng (ví dụ dùng rơ le dòng T cho khởi động từ dòng N), bạn sẽ cần thêm bộ gá rời.

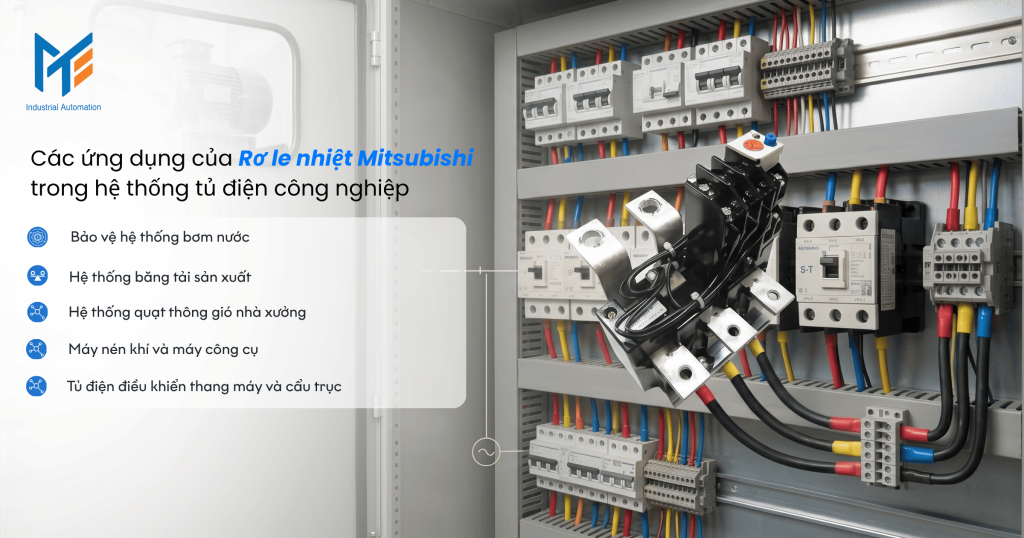

Các ứng dụng của Rơ le nhiệt trong hệ thống tủ điện công nghiệp

Rơ le nhiệt là linh kiện không thể thiếu trong các sơ đồ điều khiển động cơ tiêu chuẩn (Direct On Line) hoặc khởi động sao tam giác.

• Bảo vệ hệ thống bơm nước: Trong các nhà máy xử lý nước hoặc tòa nhà, máy bơm thường hoạt động liên tục. Rơ le nhiệt giúp bảo vệ động cơ khi gặp hiện tượng kẹt cánh bơm hoặc nguồn nước bị cạn làm dòng điện tăng cao.
• Hệ thống băng tải sản xuất: Băng tải thường xuyên gặp tình trạng quá tải do hàng hóa chất đống hoặc kẹt cơ khí. Rơ le nhiệt Mitsubishi đảm bảo ngắt điện kịp thời trước khi cuộn dây động cơ băng tải bị cháy.
• Hệ thống quạt thông gió nhà xưởng: Quạt công nghiệp vận hành trong môi trường bụi bẩn dễ dẫn đến khô dầu mỡ, tăng ma sát vòng bi. Rơ le nhiệt sẽ phát hiện sự gia tăng dòng điện này để bảo vệ quạt.
• Máy nén khí và máy công cụ: Trong các máy gia công cơ khí, rơ le nhiệt bảo vệ động cơ chính khi lưỡi cắt bị kẹt hoặc tải quá nặng so với công suất thiết kế.
• Tủ điện điều khiển thang máy và cẩu trục: Bảo vệ các động cơ nâng hạ khi nâng quá tải trọng cho phép, đảm bảo an toàn cho con người và thiết bị.

Mua Rơ le nhiệt Mitsubishi uy tín chính hãng ở đâu?

Sử dụng rơ le nhiệt giả hoặc hàng kém chất lượng là rủi ro cực lớn đối với doanh nghiệp. Hàng giả thường có thanh lưỡng kim không đạt chuẩn, dẫn đến việc không nhảy khi quá tải (cháy động cơ) hoặc nhảy quá sớm khi chưa đạt tải (gián đoạn sản xuất).

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị hàng đầu trong việc cung cấp các thiết bị rơ le nhiệt Mitsubishi chính hãng.

Lợi ích khi mua rơ le nhiệt tại MTEE:

• Hàng mới 100%: Cam kết cung cấp sản phẩm chính hãng, nguyên đai nguyên kiện từ nhà sản xuất.
• Đầy đủ chứng từ: Cung cấp CO, CQ và hóa đơn đầy đủ cho dự án và doanh nghiệp.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ tính toán chọn dải dòng rơ le phù hợp với từng công suất động cơ cụ thể.
• Giá cả cạnh tranh: MTEE cung cấp mức chiết khấu tốt nhất cho các đơn vị lắp máy và thầu cơ điện.
• Giao hàng nhanh chóng: Kho hàng luôn có sẵn các dòng TH-T và TH-N phổ biến, đảm bảo tiến độ thi công.

Lời kết

Rơ le nhiệt Mitsubishi không chỉ là một khí cụ điện đơn thuần mà là một giải pháp bảo vệ tin cậy, giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa động cơ và tổn thất do dừng máy. Hiểu rõ nguyên lý và chọn đúng mã sản phẩm theo dải dòng thực tế là chìa khóa để xây dựng một hệ thống điện an toàn và ổn định.

Với hướng dẫn chi tiết về các dòng TH-T, TH-N và các thông số kỹ thuật trên, hy vọng bạn đã có đủ thông tin để đưa ra lựa chọn phù hợp. Để sở hữu những bộ rơ le nhiệt Mitsubishi chất lượng nhất, hãy liên hệ ngay với Mạnh Tùng (MTEE) để được phục vụ chuyên nghiệp.
