Hướng dẫn chọn Rơ le nhiệt Mitsubishi trong tủ điện công nghiệp

Trong thiết kế và vận hành hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố quá tải là một trong những ưu tiên hàng đầu. Động cơ điện là thành phần cốt lõi của dây chuyền sản xuất, nhưng cũng là thiết bị dễ gặp rủi ro nhất do các tác động từ phía tải như kẹt cơ khí, sụt áp hoặc hoạt động quá công suất thiết kế. Khi dòng điện vượt ngưỡng cho phép, nhiệt lượng tích tụ sẽ phá hủy lớp cách điện của cuộn dây, dẫn đến cháy động cơ và làm đình trệ toàn bộ quy trình vận hành.

Rơ le nhiệt Mitsubishi từ lâu đã được công nhận là giải pháp bảo vệ tin cậy nhất nhờ độ chính xác cao và khả năng vận hành bền bỉ. Tuy nhiên, để thiết bị này phát huy tối đa hiệu quả, việc lựa chọn đúng mã sản phẩm và dải cài đặt là cực kỳ quan trọng. Một chiếc rơ le nhiệt chọn quá nhỏ sẽ gây ra tình trạng nhảy aptomat liên tục khi máy đang chạy, ngược lại, nếu chọn quá lớn, thiết bị sẽ không tác động kịp thời khi động cơ gặp sự cố, dẫn đến hư hỏng máy móc. Bài viết này sẽ cung cấp một hướng dẫn toàn diện giúp kỹ sư và người vận hành tự tin lựa chọn rơ le nhiệt Mitsubishi phù hợp nhất cho hệ thống của mình.

Rơ le nhiệt là gì?

Rơ le nhiệt là một loại thiết bị bảo vệ điện tự động, có nhiệm vụ ngắt nguồn điện cấp cho động cơ khi xảy ra tình trạng quá tải hoặc mất pha. Khác với cầu chì hay aptomat ngắt mạch tức thời khi có ngắn mạch, rơ le nhiệt có đặc tính tác động chậm hơn, dựa trên sự tích lũy nhiệt độ của dòng điện chạy qua hệ thống thanh lưỡng kim bên trong.

Nguyên lý hoạt động của rơ le nhiệt Mitsubishi dựa trên sự giãn nở vì nhiệt của hai tấm kim loại có hệ số giãn nở khác nhau. Khi dòng điện quá tải duy trì trong một khoảng thời gian nhất định, nhiệt lượng sinh ra làm uốn cong các thanh lưỡng kim này, từ đó đẩy cơ cấu đòn bẩy làm thay đổi trạng thái các tiếp điểm phụ. Tiếp điểm thường đóng của rơ le nhiệt sẽ mở ra, ngắt mạch điều khiển của khởi động từ, dẫn đến việc ngắt nguồn điện lực cung cấp cho động cơ.

Dòng sản phẩm của Mitsubishi Electric thường được chia thành hai dòng chính là TH-T (phối hợp với khởi động từ dòng S-T) và TH-N (phối hợp với khởi động từ dòng S-N). Thiết bị này không chỉ bảo vệ quá tải mà nhiều dòng còn tích hợp tính năng bảo vệ mất pha, giúp nâng cao đáng kể mức độ an toàn cho các động cơ 3 pha trong môi trường công nghiệp.

Xem thêm: Rơ le nhiệt là gì? Tổng quan về Rơ le nhiệt Mitsubishi chi tiết nhất

Những thông số kỹ thuật cần lưu ý khi chọn Rơ le nhiệt Mitsubishi

Để lựa chọn được một bộ rơ le nhiệt chính xác, người thiết kế cần phải nắm rõ các thông số kỹ thuật cơ bản ghi trên nhãn thiết bị và trong tài liệu hướng dẫn.

Dải dòng cài đặt (Heater Range)

Đây là thông số quan trọng nhất. Rơ le nhiệt không có một giá trị dòng cố định mà hoạt động trong một khoảng điều chỉnh (ví dụ: 7-10A, 12-18A). Bạn có thể xoay núm chỉnh trên mặt thiết bị để chọn giá trị dòng điện bám sát nhất với dòng điện định mức của động cơ.

Dòng điện định mức của động cơ (In)

Thông số này được ghi trên nhãn máy (Nameplate) của động cơ. Đây là giá trị dòng điện tối đa mà động cơ có thể vận hành liên tục mà không bị quá nhiệt. Rơ le nhiệt phải được chọn sao cho dòng In của động cơ nằm trong dải cài đặt của rơ le.

Đặc tính thời gian (Trip Class)

Thông số này quy định thời gian tác động của rơ le nhiệt tại một bội số của dòng điện cài đặt. Thông thường, rơ le nhiệt Mitsubishi được thiết kế để chịu được dòng khởi động của động cơ (thường gấp 5-7 lần dòng định mức) trong vài giây mà không bị nhảy, nhưng sẽ tác động nhanh nếu dòng điện quá tải duy trì lâu hơn mức cho phép.

Khả năng bảo vệ mất pha (Phase Loss Protection)

Trong công nghiệp, việc mất một trong ba pha là nguyên nhân hàng đầu gây cháy động cơ. Các dòng rơ le nhiệt có ký hiệu kèm theo tính năng bảo vệ 2E (quá tải và mất pha) sẽ có cơ cấu so sánh độ giãn nở giữa các thanh lưỡng kim pha để ngắt mạch nhanh hơn khi phát hiện dòng điện lệch pha nghiêm trọng.

Kiểu lắp đặt và tính tương thích với khởi động từ

Rơ le nhiệt Mitsubishi thường được thiết kế để lắp trực tiếp vào đầu ra của khởi động từ. Do đó, bạn cần chọn rơ le nhiệt dòng TH-T cho khởi động từ dòng S-T và dòng TH-N cho khởi động từ dòng S-N. Nếu lắp đặt rời trên thanh ray mà không cắm vào khởi động từ, bạn sẽ cần mua thêm bộ chân đế (Base Unit).

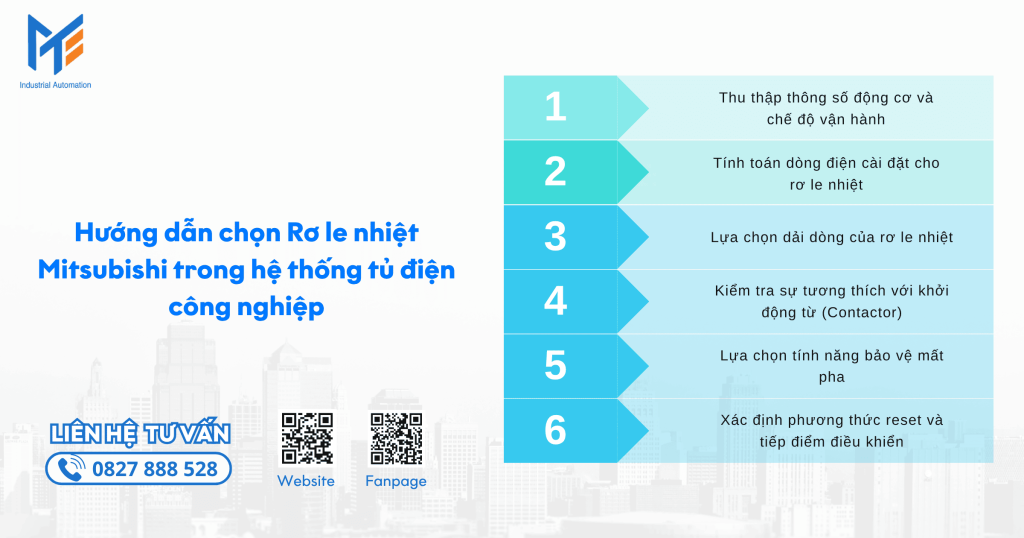

Hướng dẫn chọn Rơ le nhiệt Mitsubishi trong hệ thống tủ điện công nghiệp

Quy trình lựa chọn rơ le nhiệt cần được thực hiện qua các bước kỹ thuật chặt chẽ để đảm bảo tính an toàn và độ tin cậy cao nhất.

Bước 1: Thu thập thông số động cơ và chế độ vận hành

Trước tiên, bạn cần xác định dòng điện định mức I_n của động cơ tại điện áp lưới thực tế (ví dụ 380V). Ngoài ra, cần lưu ý đến chế độ làm việc:

• Chế độ làm việc liên tục: Động cơ chạy lâu dài ổn định.
• Chế độ khởi động nặng: Động cơ kéo các tải có momen quán tính lớn, thời gian khởi động kéo dài. Trường hợp này cần chọn rơ le nhiệt có đặc tính cắt chậm hơn hoặc dải cài đặt rộng hơn một chút.

Bước 2: Tính toán dòng điện cài đặt cho rơ le nhiệt

Giá trị cài đặt của rơ le nhiệt I_set thường được chọn bằng hoặc cao hơn một chút so với dòng định mức động cơ.

Công thức thông dụng: I_set = 1.0 – 1.1 × I_n

Ví dụ: Động cơ có dòng định mức I_n = 20A, bạn nên cài đặt rơ le nhiệt ở mức 20A hoặc 21A để đảm bảo bảo vệ tối ưu.

Bước 3: Lựa chọn dải dòng của rơ le nhiệt

Dựa trên giá trị I_set, bạn chọn mã rơ le nhiệt có dải cài đặt bao phủ giá trị này. Tốt nhất là chọn sao cho I_set nằm ở khoảng giữa của dải cài đặt để dễ dàng tinh chỉnh.

Nếu I_set = 20 A, bạn nên chọn rơ le nhiệt có dải 18-26A thay vì chọn dải 12-20A (vì 20A nằm ở kịch trần của dải, không còn dư địa để điều chỉnh tăng thêm nếu cần).

Bước 4: Kiểm tra sự tương thích với khởi động từ (Contactor)

Rơ le nhiệt và khởi động từ phải cùng một khung kích thước (Frame size).

• Nếu dùng khởi động từ Mitsubishi S-T10, S-T12, S-T20: Chọn rơ le nhiệt TH-T18.
• Nếu dùng khởi động từ Mitsubishi S-T35, S-T50: Chọn rơ le nhiệt TH-T50.Việc chọn đúng dòng sản phẩm giúp các chân đồng của rơ le nhiệt cắm khớp hoàn toàn vào các đầu cực của khởi động từ, đảm bảo tiếp xúc điện tốt và không bị phát nhiệt tại điểm nối.

Bước 5: Lựa chọn tính năng bảo vệ mất pha

Đối với các động cơ quan trọng trong nhà máy, hãy luôn ưu tiên chọn dòng rơ le nhiệt có bảo vệ mất pha. Sự chênh lệch giá thành giữa loại bảo vệ quá tải thông thường và loại tích hợp bảo vệ mất pha là không đáng kể so với chi phí quấn lại một chiếc động cơ công nghiệp công suất lớn.

Bước 6: Xác định phương thức reset và tiếp điểm điều khiển

Cần xác định hệ thống điều khiển của bạn yêu cầu reset thủ công hay tự động.

• Manual Reset: Bắt buộc nhân viên kỹ thuật phải nhấn nút trên rơ le nhiệt sau khi sự cố xảy ra. Đây là cách an toàn nhất để đảm bảo sự cố đã được kiểm tra trước khi máy chạy lại.
• Auto Reset: Tự động phục hồi sau khi các thanh lưỡng kim nguội đi. Thường dùng cho các tủ điện đặt ở vị trí khó tiếp cận và có hệ thống giám sát từ xa.

Xem thêm: Ứng dụng Rơ le nhiệt Mitsubishi trong tủ điện công nghiệp

Mua Rơ le nhiệt Mitsubishi uy tín chính hãng ở đâu?

Chất lượng của rơ le nhiệt quyết định sự an toàn của cả một dây chuyền sản xuất. Việc mua phải hàng giả, hàng kém chất lượng có thể dẫn đến hậu quả khôn lường: thiết bị không nhảy khi động cơ cháy, hoặc thường xuyên nhảy sai gây thiệt hại về kinh tế.

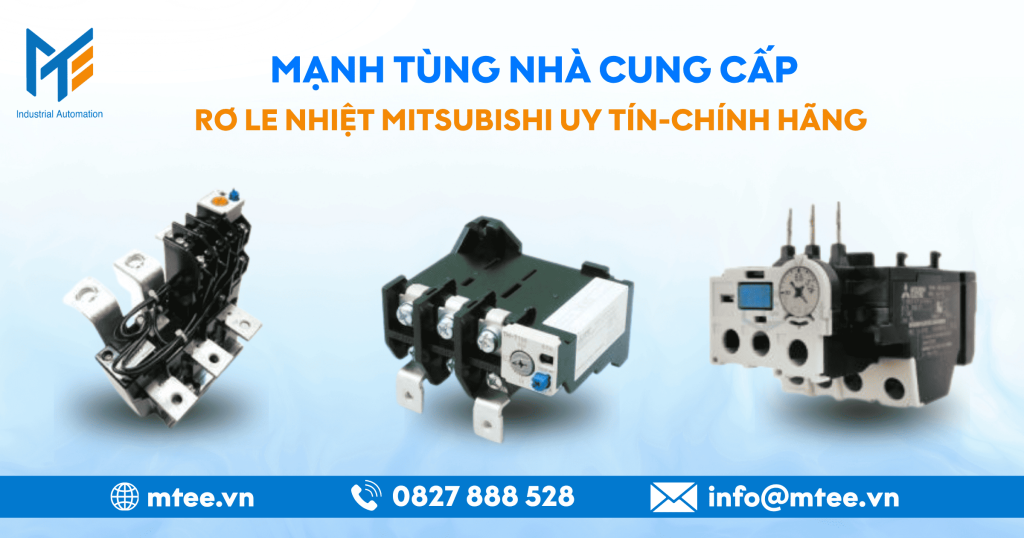

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị phân phối chuyên nghiệp các dòng rơ le nhiệt Mitsubishi chính hãng tại Việt Nam.

Tại sao MTEE là lựa chọn hàng đầu của khách hàng?

1. Cam kết hàng chính hãng: MTEE cung cấp 100% sản phẩm mới, chính hãng từ Mitsubishi Electric với đầy đủ hồ sơ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
2. Kho hàng đa dạng: Chúng tôi luôn sẵn hàng các dải dòng từ nhỏ đến cực lớn cho cả hai dòng TH-T và TH-N, đáp ứng kịp thời nhu cầu thay thế bảo trì khẩn cấp của các nhà máy.
3. Tư vấn chuyên sâu: Đội ngũ kỹ thuật của MTEE sẽ hỗ trợ bạn tính toán chọn dải dòng chính xác nhất dựa trên công suất động cơ và đặc thù tải thực tế.
4. Chính sách hậu mãi tốt: Bảo hành theo đúng tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả linh hoạt và giao hàng nhanh chóng trên toàn quốc.

Lời kết

Việc chọn rơ le nhiệt Mitsubishi chuẩn xác cho tủ điện công nghiệp không chỉ đơn thuần là mua một thiết bị điện, mà là xây dựng một hệ thống bảo vệ thông minh và bền bỉ cho tài sản của doanh nghiệp. Một quy trình lựa chọn bài bản từ khâu thu thập thông số động cơ đến việc chọn đúng dòng tương thích sẽ giúp hệ thống điện vận hành ổn định, giảm thiểu tối đa các sự cố cháy nổ và thời gian dừng máy.

Hy vọng với hướng dẫn chi tiết này, bạn đã có đầy đủ kiến thức để lựa chọn được bộ rơ le nhiệt Mitsubishi tối ưu nhất. Nếu có bất kỳ thắc mắc nào về kỹ thuật hoặc cần nhận báo giá tốt nhất cho dự án, đừng ngần ngại liên hệ với Mạnh Tùng (MTEE) để được hỗ trợ tận tâm và chuyên nghiệp.

---
