Hướng dẫn chọn PLC Mitsubishi FX5U cho hệ thống tủ điện

Trong quá trình thiết kế và thi công hệ thống tự động hóa, tủ điện điều khiển luôn đóng vai trò là thành phần trung tâm phối hợp mọi hoạt động của máy móc. Hiệu suất của một dây chuyền sản xuất phụ thuộc rất lớn vào khả năng xử lý tín hiệu và độ ổn định của thiết bị điều khiển logic nằm bên trong tủ điện. Để đáp ứng các tiêu chuẩn ngày càng khắt khe của ngành công nghiệp chế tạo, tập đoàn Mitsubishi Electric đã giới thiệu dòng sản phẩm thế hệ mới thuộc dải MELSEC iQ-F Series, trong đó nổi bật nhất là bộ vi xử lý PLC Mitsubishi FX5U.

Sự ra đời của thiết bị này mang đến một giải pháp điều khiển nguyên khối vô cùng mạnh mẽ, thay thế hoàn hảo cho các thế hệ cũ. Tuy nhiên, dải sản phẩm FX5U được chia thành rất nhiều mã cấu hình khác nhau. Việc lựa chọn chính xác một mã sản phẩm phù hợp với hệ thống tủ điện không chỉ là bài toán về mặt tối ưu chi phí đầu tư ban đầu mà còn là nền tảng quyết định khả năng vận hành trơn tru, dễ dàng mở rộng và thuận tiện bảo trì trong tương lai. Một quyết định sai lầm trong khâu lựa chọn cấu hình có thể dẫn đến tình trạng thiếu hụt chân tín hiệu, thiết bị hoạt động quá tải hoặc hệ thống truyền động bị sai lệch tọa độ. Bài viết này sẽ cung cấp một bản hướng dẫn kỹ thuật chuyên sâu, giúp các kỹ sư cơ điện nắm vững quy trình đánh giá và lựa chọn cấu hình thiết bị điều khiển FX5U chuẩn xác nhất cho mọi dự án công nghiệp.

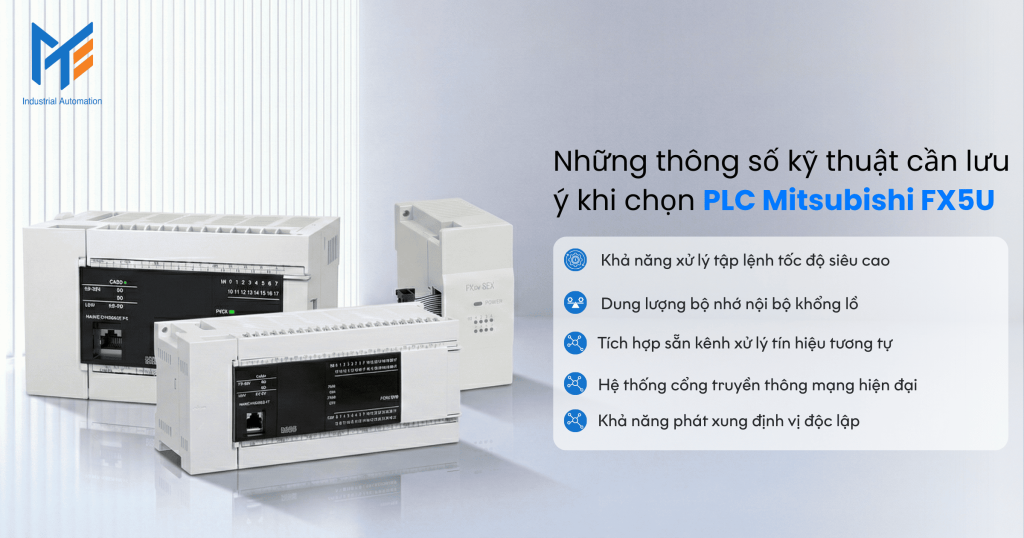

Những thông số kỹ thuật cần lưu ý khi chọn PLC Mitsubishi FX5U

Trước khi đi vào các bước lựa chọn chi tiết, người thiết kế tủ điện cần phải hiểu rõ giới hạn và năng lực của thiết bị. Dưới đây là những đặc điểm kỹ thuật nền tảng tạo nên sức mạnh của dòng sản phẩm này, giúp kỹ sư định hình được khả năng đáp ứng của thiết bị đối với yêu cầu thực tế.

Khả năng xử lý tập lệnh tốc độ siêu cao

Yếu tố kỹ thuật đầu tiên cần nhắc đến là sức mạnh của vi xử lý trung tâm. Thiết bị này được thiết kế với bus hệ thống hoàn toàn mới, cho phép thực thi các lệnh logic cơ bản chỉ trong khoảng 34 nanosecond. Tốc độ quét chu kỳ cực kỳ ngắn giúp hệ thống bắt kịp những biến thiên tín hiệu nhanh nhất từ các cảm biến ngoại vi, đảm bảo độ chính xác tuyệt đối cho các ứng dụng cắt gọt theo chiều dài hoặc đồng bộ hóa nhiều động cơ truyền động liên tục.

Dung lượng bộ nhớ nội bộ khổng lồ

Bộ nhớ chương trình của thiết bị lên tới 64.000 bước lệnh, đi kèm với khả năng lưu trữ thông số thiết bị cực lớn. Dung lượng này cung cấp cho lập trình viên một không gian rộng rãi để xây dựng các thuật toán điều khiển phức tạp, viết các khối chức năng lặp lại và thiết lập hàng ngàn thanh ghi dữ liệu lưu trữ công thức chạy máy mà không phải lo lắng về rào cản cạn kiệt tài nguyên hệ thống.

Tích hợp sẵn kênh xử lý tín hiệu tương tự

Các thiết bị điều khiển thế hệ trước thường yêu cầu người dùng phải mua thêm các bo mạch mở rộng đắt tiền chỉ để đọc một vài cảm biến đo lường. Mitsubishi đã cải tiến triệt để vấn đề này trên FX5U bằng cách tích hợp trực tiếp hai kênh ngõ vào tín hiệu tương tự và một kênh ngõ ra tín hiệu tương tự với độ phân giải 12 bit ngay trên bo mạch chủ. Các chân tín hiệu này hoạt động theo chuẩn điện áp từ 0 đến 10V, cho phép tủ điện giao tiếp trực tiếp với cảm biến áp suất, thước đo quang học hoặc xuất tín hiệu điều khiển góc mở của van tuyến tính một cách gọn gàng nhất.

Hệ thống cổng truyền thông mạng hiện đại

Thiết bị được trang bị sẵn một cổng kết nối mạng Ethernet tốc độ 100 Mbps và một cổng truyền thông nối tiếp RS-485 tiêu chuẩn. Cổng Ethernet không chỉ phục vụ quá trình kết nối nạp chương trình nhanh chóng mà còn hỗ trợ giao thức mạng CC-Link IE Field Basic. Giao thức này cho phép thiết bị điều khiển phân tán hàng loạt các trạm ngoại vi, biến tần và bộ khuếch đại động cơ thông qua một sợi cáp mạng duy nhất, giúp lược bỏ hoàn toàn mớ dây cáp điều khiển chằng chịt trong máng cáp.

Khả năng phát xung định vị độc lập

Hệ thống phần cứng ngõ ra của thiết bị cung cấp sức mạnh điều khiển nội suy vị trí với tần số phát xung lên đến 200 kHz cho tối đa 4 trục chuyển động. Lập trình viên có thể sử dụng các tập lệnh định vị được tối ưu hóa sẵn để điều khiển chính xác vận tốc, gia tốc và tọa độ dừng của các cơ cấu cơ khí chạy bằng động cơ Servo mà không cần trang bị thêm bất kỳ bo mạch điều khiển vị trí chuyên dụng nào.

Cấu trúc linh kiện đóng cắt đa dạng

Mitsubishi chia thiết bị thành hai nhóm linh kiện đóng cắt đầu ra riêng biệt. Nhóm ngõ ra tiếp điểm rơ le cơ khí có khả năng đóng ngắt dòng điện lên đến 2A, chịu được cả điện áp xoay chiều và một chiều, cung cấp lớp cách ly điện áp an toàn. Nhóm ngõ ra bóng bán dẫn tốc độ cao chuyên dùng để xuất tín hiệu tần số lớn, không bị hao mòn vật lý nhưng chỉ chịu được dòng điện nhỏ khoảng 0.5A ở mức điện áp một chiều.

Xem thêm: Tổng quan về PLC Mitsubishi FX5U chi tiết nhất

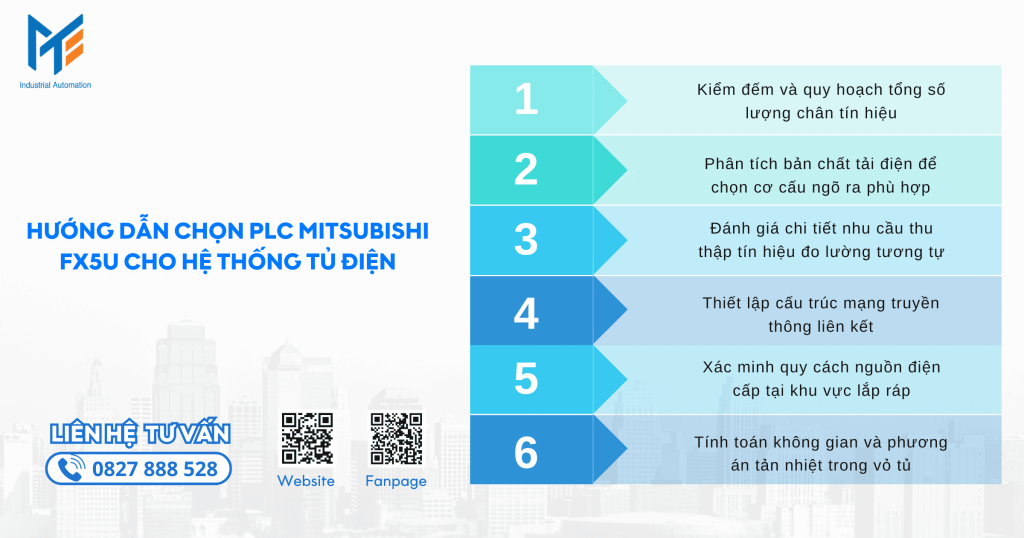

Hướng dẫn chọn PLC Mitsubishi FX5U cho hệ thống tủ điện

Để xây dựng một cấu hình tủ điện tối ưu nhất, kỹ sư thiết kế cần phải bóc tách khối lượng vật tư và đánh giá đặc tính kỹ thuật của từng cơ cấu chấp hành trên máy móc. Dưới đây là quy trình bài bản giúp bạn định hình chính xác mã sản phẩm cần sử dụng cho dự án của mình.

Bước 1: Kiểm đếm và quy hoạch tổng số lượng chân tín hiệu

Bước đầu tiên và quan trọng nhất là bạn phải lập một bảng danh sách chi tiết tất cả các thành phần ngoại vi sẽ kết nối vào hệ thống tủ điện. Hãy đếm tổng số lượng các cảm biến quang học, cảm biến từ tính, công tắc hành trình cơ khí, nút nhấn điều khiển, công tắc xoay và các tín hiệu báo lỗi quá tải từ hệ thống khởi động từ để xác định tổng số ngõ vào kỹ thuật số.

Tiếp theo, liệt kê toàn bộ các cuộn hút rơ le trung gian, van điện từ khí nén, đèn báo hiệu, còi hú cảnh báo để xác định tổng số ngõ ra kỹ thuật số. Một nguyên tắc kỹ thuật bắt buộc trong thiết kế tủ bảng điện là phải cộng thêm hệ số dự phòng từ 20 đến 25 phần trăm cho tổng số chân tín hiệu. Nếu hệ thống của bạn thực tế cần 25 ngõ vào và 18 ngõ ra, tổng cộng là 43 điểm, bạn tuyệt đối không được lựa chọn mã thiết bị 32 điểm mà phải tiến thẳng lên cấu hình dòng FX5U-64 điểm để đảm bảo luôn có sẵn chân đấu nối dự phòng cho các thay đổi công nghệ trong tương lai.

Bước 2: Phân tích bản chất tải điện để chọn cơ cấu ngõ ra phù hợp

Quyết định lựa chọn thiết bị có đặc tính ngõ ra rơ le hay ngõ ra bán dẫn là yếu tố then chốt quyết định tuổi thọ của toàn bộ hệ thống điều khiển. Nếu tủ điện của bạn chuyên dùng để điều khiển hệ thống bơm cấp nước, mạng lưới quạt thông gió, máy ép thủy lực hoạt động chu kỳ chậm, hoặc các tải sử dụng điện xoay chiều 220V, cấu hình ngõ ra rơ le cơ khí là sự lựa chọn an toàn và tối ưu nhất.

Tiếp điểm rơ le chịu được dòng khởi động lớn của các cuộn dây từ tính và cung cấp lớp cách ly điện áp tuyệt vời. Tuy nhiên, nếu bạn thiết kế tủ điện cho máy đóng gói tự động, máy cắt chiều dài phôi chính xác yêu cầu điều khiển động cơ Servo hoặc động cơ bước bằng xung điện tốc độ cao, bạn bắt buộc phải cấu hình tủ điện với mã thiết bị sử dụng ngõ ra bóng bán dẫn. Các tiếp điểm cơ khí hoàn toàn không thể đáp ứng được tần số đóng cắt hàng ngàn lần mỗi giây và sẽ hỏng ngay lập tức nếu bị ép hoạt động sai mục đích.

Ngõ ra bán dẫn cũng là lựa chọn bắt buộc khi bạn cần băm xung điện áp để điều chỉnh độ sáng hệ thống đèn chiếu sáng công nghiệp hoặc kiểm soát các cụm điện trở gia nhiệt thông qua rơ le bán dẫn thể rắn.

Bước 3: Đánh giá chi tiết nhu cầu thu thập tín hiệu đo lường tương tự

Mặc dù dòng sản phẩm này đã được trang bị sẵn 2 kênh ngõ vào và 1 kênh ngõ ra tín hiệu tương tự chuẩn điện áp từ 0 đến 10V, bạn vẫn cần khảo sát kỹ lại các loại cảm biến sẽ sử dụng trong dự án. Nếu hệ thống nhà máy của bạn sử dụng chuẩn truyền dẫn dòng điện từ 4 đến 20mA nhằm chống nhiễu khi đi xa, hoặc hệ thống yêu cầu đo lường trực tiếp nhiệt độ từ hàng chục can nhiệt độ chuyên dụng, kênh tín hiệu tích hợp sẵn sẽ không đáp ứng đủ. Khi đó, bạn phải tính toán thiết kế khoảng trống trên thanh ray để lắp ghép bổ sung các bo mạch mở rộng tín hiệu đo lường chuyên dụng gắn vào bên phải khối thiết bị điều khiển chính.

Bước 4: Thiết lập cấu trúc mạng truyền thông liên kết

Hãy xác định xem tủ điện của bạn sẽ hoạt động độc lập hay nằm trong một tổ hợp dây chuyền liên hoàn. Cổng Ethernet tiêu chuẩn giải quyết được hầu hết các bài toán kết nối lên hệ thống giám sát trung tâm hoặc màn hình tương tác. Tuy nhiên, nếu bạn phải đấu nối tủ điện vào một mạng lưới giám sát đồng hồ đo điện năng hoặc điều khiển một tổ hợp biến tần thế hệ cũ sử dụng giao thức Modbus RTU qua truyền thông nối tiếp, bạn cần trang bị thêm các bo mạch mở rộng truyền thông RS-485 gắn trực tiếp lên bề mặt thân máy để mở rộng năng lực giao tiếp mà không làm tăng kích thước chiều ngang của thiết bị.

Bước 5: Xác minh quy cách nguồn điện cấp tại khu vực lắp ráp

Phần lớn các thiết bị điều khiển nguyên khối trên thị trường đều sử dụng nguồn điện lưới xoay chiều trực tiếp, thiết bị sẽ tự động chuyển đổi điện áp bên trong để nuôi vi mạch. Tuy nhiên, đối với các thiết kế tủ điện cơ động lắp đặt trên xe kéo tự hành trong kho bãi logistic, tủ điện vận hành bằng hệ thống năng lượng mặt trời hoặc các khu vực hầm mỏ yêu cầu tiêu chuẩn an toàn chống điện giật tuyệt đối, bạn phải bóc tách và đặt hàng các mã sản phẩm đặc biệt sử dụng nguồn điện cấp một chiều 24V để đảm bảo an toàn cao nhất.

Bước 6: Tính toán không gian và phương án tản nhiệt trong vỏ tủ

Các khối thiết bị điều khiển 32 điểm, 64 điểm và 80 điểm có kích thước chiều dài vật lý chênh lệch nhau khá lớn. Lựa chọn cấu hình càng nhiều chân tín hiệu đồng nghĩa với việc số lượng cáp điện điều khiển tập trung về một khu vực trên thanh ray càng dày đặc. Kỹ sư thiết kế phải bố trí khoảng cách giữa các máng cáp nhựa đủ rộng để người thợ thi công có thể luồn dây dễ dàng, tránh tình trạng bó cáp quá chật gây gãy gập dây điện. Đồng thời, cần tuân thủ khoảng cách thông gió tối thiểu xung quanh khối thiết bị theo đúng tài liệu kỹ thuật của nhà sản xuất để đảm bảo bo mạch vi xử lý luôn được tản nhiệt tốt khi hoạt động liên tục trong môi trường nhà xưởng nóng bức.

Xem thêm: Ứng dụng của PLC Mitsubishi FX5U trong tủ điện công nghiệp hiện nay

Mua PLC Mitsubishi uy tín chính hãng ở đâu?

Khối thiết bị điều khiển trung tâm là linh kiện đóng vai trò chủ đạo, chiếm giá trị kinh tế lớn và mang tính chất định đoạt sự liên tục của toàn bộ hệ thống cơ khí. Hiện nay, lợi dụng nhu cầu lớn của thị trường, xuất hiện không ít các đơn vị cung cấp thiết bị hàng nhái tinh vi từ các xưởng gia công không kiểm định, hàng tháo máy cũ được làm lại vỏ ngoài hay các lô hàng đã qua sửa chữa thay thế linh kiện vi mạch. Việc vô tình lắp đặt các sản phẩm kém chất lượng này vào hệ thống tủ điện sẽ mang lại những rủi ro vận hành nghiêm trọng. Linh kiện không đạt chuẩn rất dễ bị treo hệ thống khi làm việc ở nhiệt độ cao, gây mất kiểm soát toàn bộ cơ cấu chấp hành, làm hư hỏng phôi liệu hàng loạt, đe dọa sự an toàn của người vận hành và gây đình trệ toàn bộ kế hoạch sản xuất của doanh nghiệp.

Để đảm bảo tủ điện vận hành bền bỉ theo năm tháng và bảo vệ uy tín thương hiệu của đơn vị chế tạo máy, việc hợp tác với một nhà phân phối thiết bị chính hãng là ưu tiên hàng đầu. CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) tự hào là đối tác chiến lược, chuyên cung cấp các giải pháp thiết bị tự động hóa và đóng cắt Mitsubishi Electric tại thị trường Việt Nam.

Những cam kết mang lại giá trị bền vững khi đồng hành cùng MTEE:

1. Minh bạch tuyệt đối về nguồn gốc xuất xứ: MTEE khẳng định không kinh doanh hàng trôi nổi, hàng tân trang. Toàn bộ khối điều khiển FX5U cung cấp đến tay khách hàng đều là hàng mới nguyên hộp, nguyên tem niêm phong bảo vệ từ nhà máy. Chúng tôi cung cấp đầy đủ bộ hồ sơ chứng từ hải quan hợp lệ, chứng nhận xuất xứ hàng hóa CO và chứng nhận chất lượng CQ, đáp ứng hoàn hảo tiêu chí pháp lý nghiệm thu vật tư của các chủ đầu tư dự án trong và ngoài nước.
2. Khả năng cung ứng vật tư hỏa tốc: Chúng tôi hiểu rõ thời gian dừng máy chờ đợi linh kiện là sự tổn thất tài chính cực kỳ lớn đối với mọi nhà máy sản xuất. Hệ thống kho bãi tiêu chuẩn của MTEE luôn duy trì tồn kho sẵn sàng số lượng lớn toàn bộ dải cấu hình từ 32 điểm đến 80 điểm kết nối, cùng toàn bộ hệ sinh thái bo mạch mở rộng chức năng. Khách hàng sẽ loại bỏ được hoàn toàn áp lực về thời gian đặt hàng vật tư dài hạn.
3. Hỗ trợ kỹ thuật thực chiến chuyên sâu: Đội ngũ chuyên gia tự động hóa của MTEE không chỉ thực hiện công tác kinh doanh đơn thuần. Với bề dày kinh nghiệm trực tiếp thi công lập trình, chúng tôi luôn sẵn sàng đồng hành cùng kỹ sư của khách hàng trong việc rà soát bản vẽ thiết kế, thiết lập thông số mạng truyền thông công nghiệp và hỗ trợ kiểm tra chéo các đoạn mã lập trình phức tạp ngay tại hiện trường thi công tủ điện.
4. Chính sách hậu mãi và chiết khấu ưu việt: MTEE xây dựng bảng giá chiết khấu dự án cực kỳ cạnh tranh, tối ưu hóa chi phí cho các đối tác chuyên lắp ráp tủ bảng điện và các xưởng chế tạo máy công nghiệp. Cùng với đó là quy trình tiếp nhận bảo hành chính hãng chuẩn mực, quy định hỗ trợ kiểm tra linh kiện nhanh chóng và dịch vụ tư vấn kỹ thuật xuyên suốt vòng đời sử dụng thiết bị, đảm bảo dây chuyền của bạn luôn được bảo vệ ở trạng thái hoạt động tốt nhất.

Lời kết

Việc ứng dụng khối vi xử lý PLC Mitsubishi FX5U là một quyết định đầu tư mang tầm nhìn dài hạn, giúp các hệ thống tủ điện công nghiệp nâng cấp toàn diện để thích ứng với kỷ nguyên sản xuất kỹ thuật số hiện đại. Năng lực xử lý dữ liệu tốc độ siêu tốc, không gian bộ nhớ lưu trữ dồi dào cùng hệ thống cổng truyền thông mạng tiên tiến được hội tụ trọn vẹn trong một thiết kế tinh gọn, biến thiết bị này thành một giải pháp điều phối vô cùng mạnh mẽ, kinh tế và bền vững theo thời gian.

Sự vững chắc của nền tảng phần cứng cơ điện Mitsubishi Electric chính hãng luôn là bảo chứng cao nhất cho tính liên tục, an toàn và chính xác của mọi cụm máy móc. Nếu doanh nghiệp của bạn đang bắt đầu phác thảo một bản vẽ thiết kế tủ điện tự động hóa mới, tìm kiếm phương án nâng cấp đồng bộ mạng lưới máy móc cũ, hay chỉ đơn thuần là cần tư vấn đối chiếu thông số kỹ thuật chuyên môn, hãy kết nối ngay với đội ngũ kỹ sư của Mạnh Tùng (MTEE) để nhận được những giải đáp sắc bén nhất cùng bảng báo giá vật tư tối ưu cho ngân sách dự án.

---
