Profinet là gì? Phân tích chi tiết về truyền thông Profinet

PROFINET (Process Field Net) là giao thức truyền thông Ethernet công nghiệp được phát triển dành cho các hệ thống tự động hóa và điều khiển. Giao thức này cho phép PLC, HMI, biến tần, cảm biến và nhiều thiết bị khác kết nối, trao đổi dữ liệu nhanh chóng trong cùng một mạng. Vậy PROFINET là gì, hoạt động theo nguyên lý nào và vì sao giao thức này đang dần thay thế nhiều hệ thống truyền thông truyền thống? Hãy cùng Mạnh Tùng tìm hiểu chi tiết trong bài viết dưới đây.

Giới thiệu về Profinet là gì?

PROFINET là chuẩn truyền thông Industrial Ethernet được phát triển dành riêng cho các hệ thống tự động hóa công nghiệp. Giao thức này cho phép các thiết bị như PLC, HMI, biến tần, I/O phân tán, robot và cảm biến kết nối với nhau trên cùng một hạ tầng Ethernet, giúp việc trao đổi dữ liệu diễn ra nhanh chóng, ổn định và đáng tin cậy. Nhờ là một chuẩn mở, PROFINET hỗ trợ thiết bị từ nhiều nhà sản xuất khác nhau, mang đến khả năng tích hợp và mở rộng hệ thống một cách linh hoạt.

Hiện nay, PROFINET đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ sự hỗ trợ của hàng trăm nhà sản xuất thiết bị tự động hóa. Từ PLC, PAC, remote I/O, biến tần, servo drive đến robot công nghiệp và các thiết bị đo lường đều có thể tích hợp trên cùng một mạng PROFINET. Sự đa dạng về thiết bị và khả năng tương thích cao giúp doanh nghiệp dễ dàng xây dựng, mở rộng và nâng cấp hệ thống tự động hóa mà không bị phụ thuộc vào một nhà cung cấp duy nhất.

Lịch sử hình thành và ra đời của truyền thông Profinet

PROFINET được phát triển bởi tổ chức PROFIBUS & PROFINET International (PI) và chính thức giới thiệu vào đầu những năm 2000 nhằm đáp ứng nhu cầu truyền thông tốc độ cao trong các hệ thống tự động hóa hiện đại. Đây là chuẩn Industrial Ethernet mở, được thiết kế để kết nối bộ điều khiển với các thiết bị hiện trường, cho phép trao đổi dữ liệu theo thời gian thực với độ tin cậy cao.

Điểm nổi bật của PROFINET là tận dụng các công nghệ mạng Ethernet và các chuẩn CNTT phổ biến như TCP/IP, XML cùng nhiều giao thức liên quan để thực hiện truyền dữ liệu, cấu hình thiết bị và chẩn đoán lỗi. Nhờ đó, người dùng có thể xây dựng hệ thống mạng công nghiệp linh hoạt, dễ quản lý và thuận tiện trong việc mở rộng hoặc tích hợp với các nền tảng khác.

Với khả năng đáp ứng yêu cầu về hiệu năng, tính mở và khả năng tương thích giữa nhiều hãng sản xuất, PROFINET nhanh chóng trở thành một trong những chuẩn truyền thông Ethernet công nghiệp phổ biến nhất hiện nay. Giao thức này được ứng dụng rộng rãi trong các dây chuyền sản xuất, nhà máy thông minh và hệ thống tự động hóa ở nhiều lĩnh vực công nghiệp khác nhau.

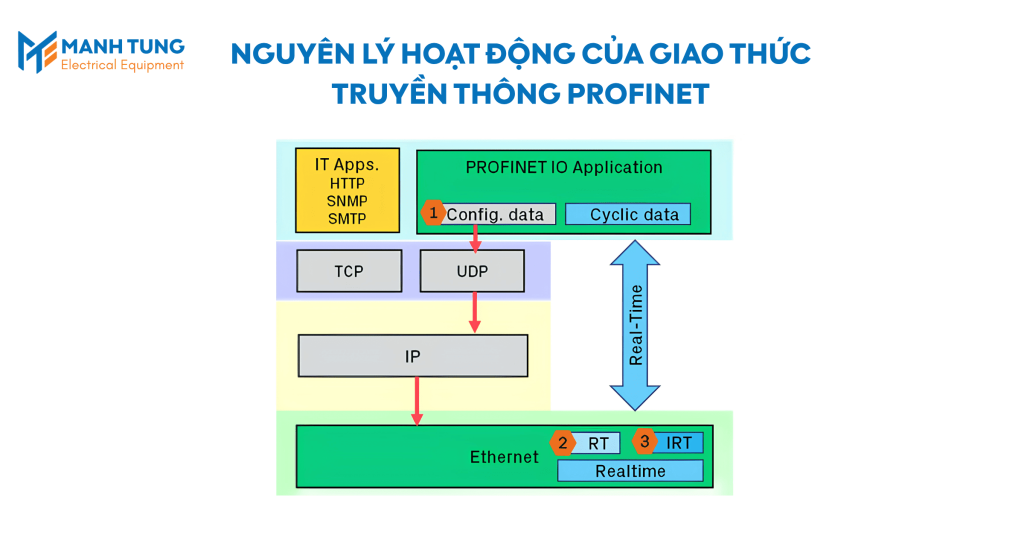

Nguyên lý hoạt động của giao thức truyền thông Profinet

Profinet được thiết kế để cung cấp khả năng truyền thông tốc độ cao, ổn định và có tính xác định trong các hệ thống tự động hóa công nghiệp. Để đáp ứng nhiều yêu cầu ứng dụng khác nhau, giao thức này hỗ trợ nhiều cơ chế truyền thông gồm TCP/IP, UDP/IP, Real-Time (RT), Isochronous Real-Time (IRT) và Time-Sensitive Networking (TSN).

Đối với các tác vụ thông thường như cấu hình, chẩn đoán hoặc trao đổi dữ liệu không yêu cầu phản hồi tức thời, Profinet sử dụng giao tiếp TCP/IP hoặc UDP/IP. Trong khi đó, với các ứng dụng điều khiển cần tốc độ và tính xác định cao, Profinet chuyển sang chế độ Real-Time (RT). Ở chế độ này, dữ liệu được truyền trực tiếp trên lớp Ethernet Layer 2 và chuyển lên Layer 7 của Profinet, bỏ qua tầng TCP/IP nhằm giảm độ trễ truyền thông. Đặc biệt, mọi thiết bị đạt chuẩn Profinet đều hỗ trợ RT mà không cần cấu hình hoặc phần cứng chuyên dụng.

Đối với các ứng dụng yêu cầu đồng bộ hóa chính xác giữa nhiều thiết bị, Profinet cung cấp chế độ Isochronous Real-Time (IRT). Cơ chế này tối ưu quá trình chuyển mạch Ethernet bằng cách ưu tiên khung dữ liệu Profinet và lập lịch truyền riêng, giúp loại bỏ sự biến thiên về độ trễ (jitter) trong quá trình truyền.

Nhờ đó, Profinet IRT có thể đạt chu kỳ truyền dữ liệu chỉ 31,25 µs với mức jitter khoảng 1 µs, đáp ứng các hệ thống điều khiển chuyển động và đồng bộ hóa tốc độ cao như máy đóng gói, máy in, robot công nghiệp hay dây chuyền sản xuất chính xác. Đây là tính năng mở rộng và chỉ được sử dụng khi ứng dụng yêu cầu hiệu năng thời gian thực ở mức cao nhất.

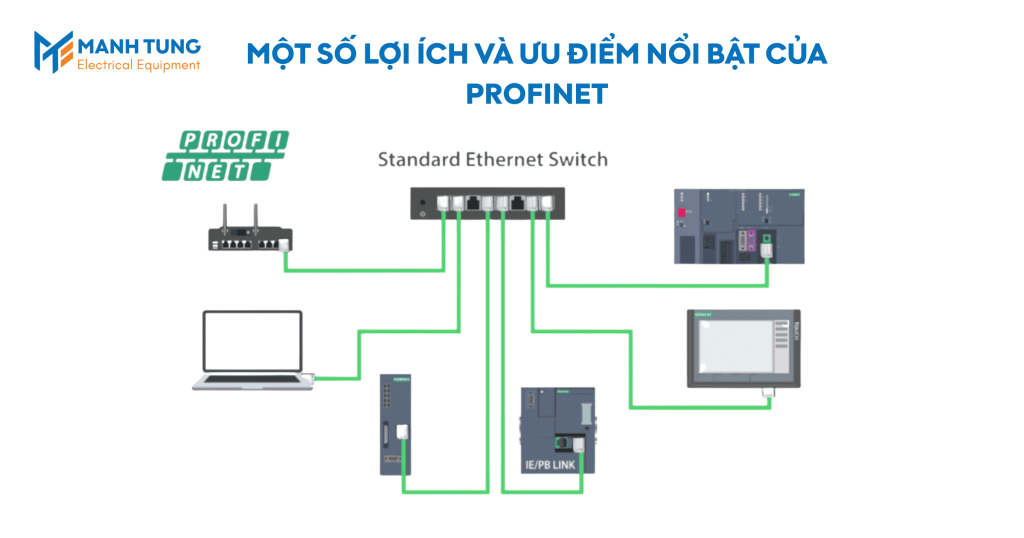

Một số lợi ích và ưu điểm nổi bật của Profinet

• Linh hoạt: Dễ dàng tích hợp với các mạng Fieldbus thông qua gateway hoặc proxy.
• Tiêu chuẩn mở: Tương thích với thiết bị từ nhiều nhà sản xuất khác nhau.
• Hiệu suất cao: Truyền dữ liệu nhanh, ổn định và đáp ứng tốt các ứng dụng thời gian thực.
• Dễ bảo trì: Hỗ trợ chẩn đoán và phát hiện lỗi nhanh chóng.
• Minh bạch dữ liệu: Truy cập và giám sát dữ liệu thiết bị dễ dàng.
• Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp.
• An toàn: Hỗ trợ các giải pháp an toàn, giảm rủi ro khi vận hành hệ thống.

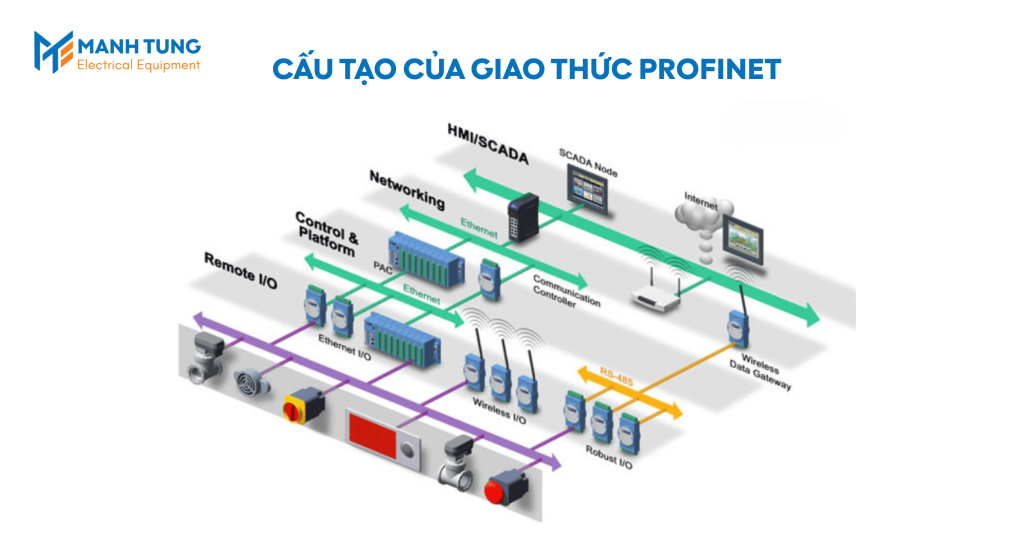

Cấu tạo của giao thức truyền thông Profinet

PROFINET là giao thức truyền thông Ethernet công nghiệp được phát triển để trao đổi dữ liệu giữa PLC và các thiết bị tự động hóa như I/O, Robot, PAC, Proxy hay các công cụ chẩn đoán. Nhờ là một tiêu chuẩn mở, PROFINET được nhiều nhà sản xuất tích hợp trên các thiết bị của mình.

Giao thức này hỗ trợ cả truyền thông chu kỳ và không chu kỳ, đồng thời đáp ứng các chức năng như chẩn đoán, cảnh báo và truyền dữ liệu thời gian thực. PROFINET sử dụng cáp Ethernet tiêu chuẩn, cho phép hoạt động song song với các giao thức khác như OPC UA, MQTT, HTTP và SNMP trên cùng một hạ tầng mạng.

Về kiến trúc, PROFINET hoạt động ở tầng ứng dụng (Layer 7) trong mô hình ISO/OSI, tận dụng các lớp truyền thông Ethernet tiêu chuẩn để đảm bảo khả năng kết nối linh hoạt và hiệu quả.

Các thành phần của giao thức truyền thông Profinet

Các thành phần của giao thức truyền thông Profinet được chia thành 2 loại gồm:

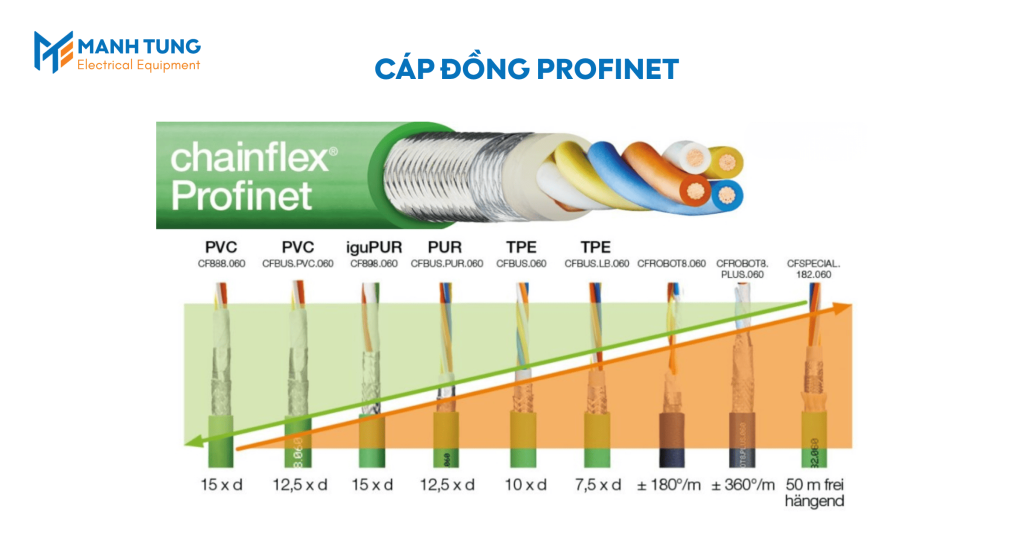

Cáp đồng PROFINET

PROFINET sử dụng cáp đồng Ethernet có lớp chống nhiễu, hỗ trợ truyền thông Full Duplex với tốc độ 100 Mbps trên khoảng cách tối đa 100 m. Đối với mạng 1 Gbps, cáp 8 lõi được sử dụng.

Cáp đồng PROFINET được chia thành 4 loại:

• Loại A: Lắp đặt cố định.
• Loại B: Phù hợp môi trường có uốn cong hoặc rung nhẹ.
• Loại R: Dành cho ứng dụng robot.
• Loại C: Sử dụng trong môi trường chuyển động liên tục hoặc điều kiện làm việc khắc nghiệt.

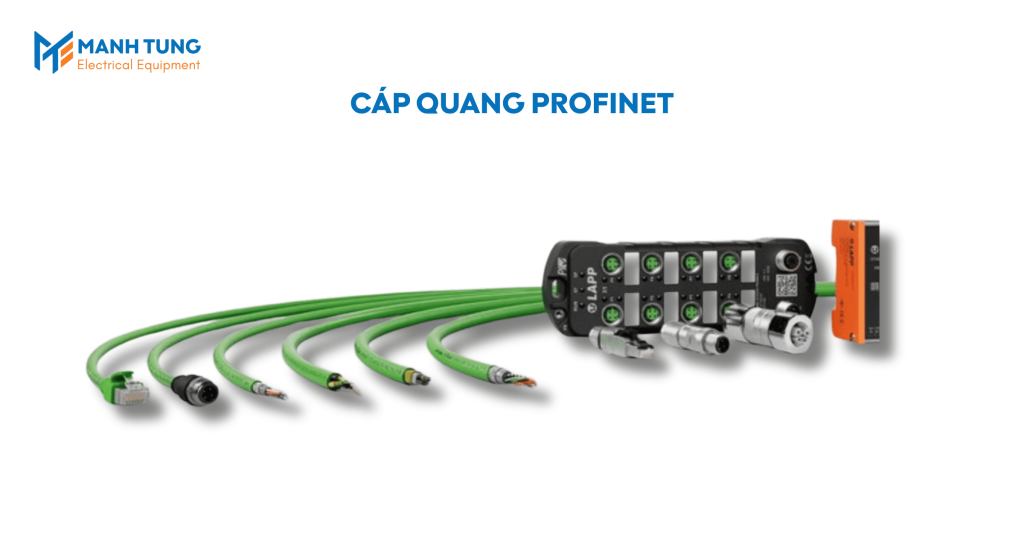

Cáp quang PROFINET

Cáp quang PROFINET gồm hai sợi quang, hỗ trợ tốc độ 100 Mbps và truyền thông song công. So với cáp đồng, cáp quang có ưu điểm truyền xa đến vài km, cách ly điện hoàn toàn và chống nhiễu điện từ rất tốt.

Cáp quang gồm hai loại:

• Loại B: Lắp đặt cố định hoặc linh hoạt.
• Loại C: Dùng cho các ứng dụng có rung động hoặc chuyển động liên tục.

Một số cấu trúc liên kết của Profinet

PROFINET hỗ trợ nhiều mô hình kết nối khác nhau, giúp hệ thống linh hoạt trong thiết kế, mở rộng và bảo trì. Ba cấu trúc liên kết được sử dụng phổ biến nhất gồm Line, Star và Tree.

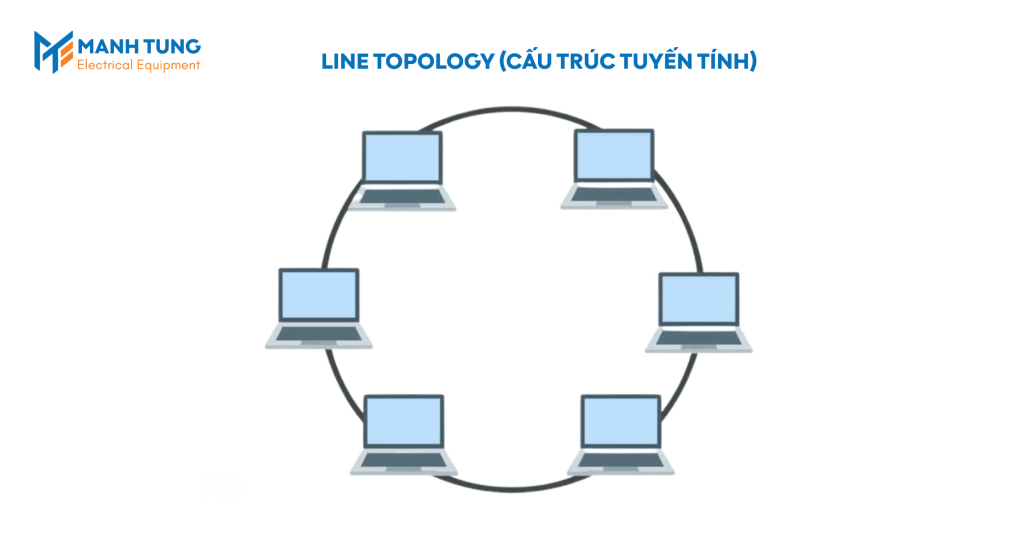

Line Topology (Cấu trúc tuyến tính)

Ở cấu trúc này, các thiết bị được kết nối nối tiếp theo dạng chuỗi. Đây là mô hình tiết kiệm cáp mạng, phù hợp với dây chuyền sản xuất hoặc hệ thống có thiết bị bố trí theo một hàng. Tuy nhiên, nếu một thiết bị hoặc đoạn cáp gặp sự cố, các thiết bị phía sau có thể bị ảnh hưởng.

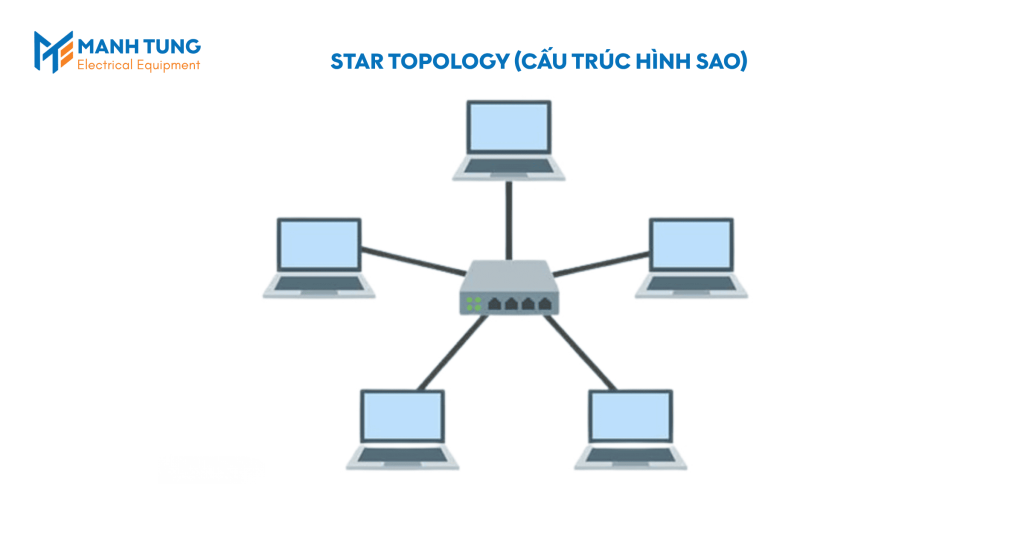

Star Topology (Cấu trúc hình sao)

Tất cả thiết bị được kết nối đến một Industrial Ethernet Switch trung tâm. Đây là cấu trúc được sử dụng nhiều nhất vì dễ quản lý, mở rộng và khắc phục sự cố. Khi một nhánh gặp lỗi, các thiết bị còn lại vẫn hoạt động bình thường.

Tree Topology (Cấu trúc cây)

Tree Topology là sự kết hợp giữa Line và Star, trong đó nhiều switch được phân cấp để kết nối các nhánh của hệ thống. Cấu trúc này phù hợp với các nhà máy quy mô lớn, giúp mở rộng mạng linh hoạt và tối ưu việc phân vùng thiết bị.

Phân biệt sự khác nhau giữa Profinet và Profibus

Dưới đây là bảng so sánh chi tiết giữa PROFINET và PROFIBUS:

Tiêu chí	PROFINET	PROFIBUS
Khái niệm	Giao thức truyền thông công nghiệp dựa trên Industrial Ethernet.	Giao thức truyền thông công nghiệp dựa trên chuẩn truyền thông nối tiếp RS-485 hoặc MBP (PA).
Chuẩn truyền thông	Ethernet IEEE 802.3	RS-485 (DP), MBP (PA)
Tốc độ truyền	100 Mbps, 1 Gbps hoặc cao hơn tùy thiết bị	9.6 kbps đến 12 Mbps
Kiểu truyền dữ liệu	Ethernet Full-Duplex	Serial Half-Duplex (PROFIBUS DP)
Thời gian đáp ứng	Rất nhanh, hỗ trợ Real-Time (RT) và Isochronous Real-Time (IRT)	Nhanh nhưng thấp hơn PROFINET
Topology hỗ trợ	Line, Star, Ring, Tree	Chủ yếu là Bus (Line), có thể mở rộng bằng repeater
Khoảng cách truyền	Phụ thuộc vào Ethernet (100 m/cáp đồng, xa hơn với cáp quang)	Tối đa khoảng 1200 m (tùy tốc độ truyền)
Môi trường truyền dẫn	Cáp đồng Ethernet, cáp quang, Wi-Fi (trong một số ứng dụng)	Cáp PROFIBUS chuyên dụng (RS-485), cáp quang, MBP
Địa chỉ thiết bị	Địa chỉ IP và Device Name	Địa chỉ Node từ 0–126
Cấu hình thiết bị	GSDML	GSD
Khả năng chẩn đoán	Chi tiết, hỗ trợ web server, SNMP, LLDP và nhiều công cụ Ethernet	Hỗ trợ chẩn đoán cơ bản thông qua PLC hoặc phần mềm cấu hình
Khả năng tích hợp IT	Dễ dàng kết nối với SCADA, MES, ERP, IIoT và Cloud	Hạn chế, thường cần Gateway hoặc Proxy
Khả năng mở rộng	Rất linh hoạt, dễ mở rộng hệ thống	Mở rộng hạn chế hơn do giới hạn bus
Ứng dụng	Nhà máy thông minh, dây chuyền tốc độ cao, Robot, Motion Control	Điều khiển PLC, biến tần, HMI, Remote I/O, thiết bị trường
Chi phí triển khai	Cao hơn do sử dụng hạ tầng Ethernet công nghiệp	Thấp hơn đối với các hệ thống quy mô nhỏ hoặc nâng cấp hệ thống cũ
Xu hướng hiện nay	Đang trở thành tiêu chuẩn truyền thông chủ đạo trong tự động hóa công nghiệp	Vẫn được sử dụng rộng rãi nhưng dần được thay thế bởi PROFINET ở các hệ thống mới

Xem thêm: Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

Phân biệt sự khác nhau giữa Profinet và Ethernet

Dưới đây là bảng phân biệt Profinet và Ethernet theo các tiêu chí quan trọng trong công nghiệp:

Tiêu chí	Profinet	Ethernet
Khái niệm	Giao thức Ethernet công nghiệp.	Chuẩn mạng LAN phổ biến.
Mục đích	Điều khiển và trao đổi dữ liệu trong tự động hóa.	Truyền dữ liệu thông thường.
Thời gian thực	Hỗ trợ RT và IRT.	Không hỗ trợ thời gian thực.
Độ trễ	Thấp, ổn định.	Phụ thuộc lưu lượng mạng.
Giao thức	Profinet RT/IRT, TCP/IP, UDP.	TCP/IP, UDP, HTTP…
Thiết bị	PLC, HMI, I/O, biến tần, robot.	Máy tính, switch, router, máy in…
Chẩn đoán	Có chức năng chẩn đoán lỗi.	Hạn chế.
Ứng dụng	Nhà máy, dây chuyền tự động hóa.	Văn phòng, doanh nghiệp, Internet.

Ethernet là nền tảng truyền thông mạng, còn Profinet là giao thức công nghiệp được xây dựng trên Ethernet để đáp ứng yêu cầu truyền dữ liệu thời gian thực, độ tin cậy cao và điều khiển trong tự động hóa.

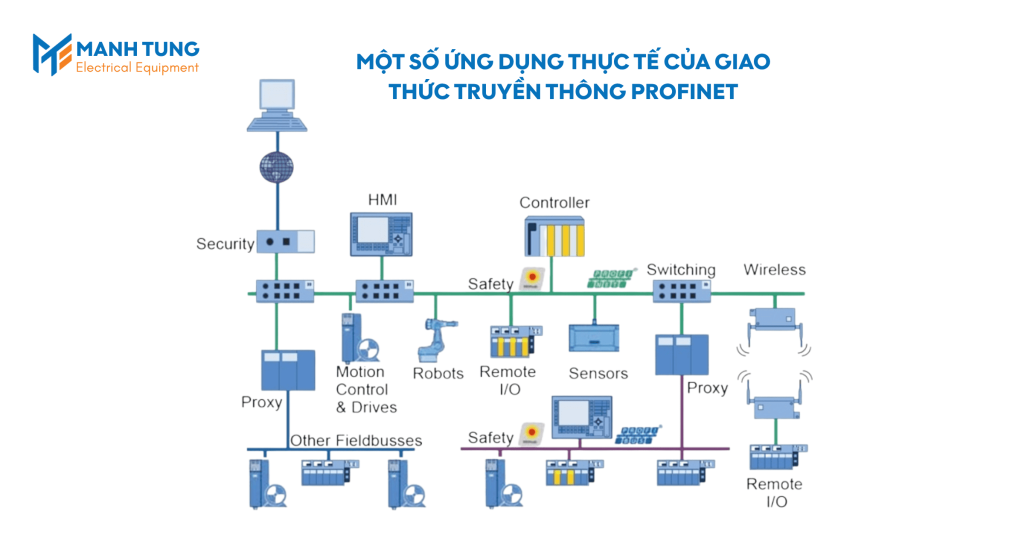

Một số ứng dụng thực tế của giao thức truyền thông Profinet

Profinet được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp nhờ tốc độ truyền dữ liệu cao, khả năng giao tiếp thời gian thực và tích hợp linh hoạt với nhiều thiết bị.

• Điều khiển dây chuyền sản xuất: Kết nối PLC với I/O phân tán, HMI, biến tần và robot để đồng bộ hóa quá trình sản xuất.
• Ngành ô tô: Điều khiển robot hàn, robot lắp ráp, băng tải và hệ thống kiểm tra chất lượng trên dây chuyền.
• Ngành thực phẩm và đồ uống: Kết nối cảm biến, van, bơm và hệ thống đóng gói, giúp giám sát và điều khiển sản xuất liên tục.
• Nhà máy hóa chất và dược phẩm: Truyền dữ liệu giữa PLC, thiết bị đo lường và hệ thống SCADA để giám sát quy trình chính xác.
• Hệ thống xử lý nước và nước thải: Điều khiển bơm, van, cảm biến lưu lượng, áp suất và mực nước trong toàn bộ hệ thống.
• Quản lý năng lượng: Thu thập dữ liệu từ đồng hồ điện, thiết bị đóng cắt và bộ điều khiển để giám sát, tối ưu mức tiêu thụ điện năng.
• Kho thông minh và logistics: Điều khiển băng tải, AGV, hệ thống phân loại hàng hóa và robot tự động, đảm bảo truyền thông ổn định theo thời gian thực.

Nhờ khả năng tích hợp với Ethernet công nghiệp, Profinet hiện là một trong những giao thức truyền thông được sử dụng phổ biến trong các nhà máy thông minh và hệ thống sản xuất theo mô hình Công nghiệp 4.0.

Xem thêm: Các lỗi PROFINET thường gặp và cách chẩn đoán, khắc phục

Lời kết

PROFINET là giao thức truyền thông Ethernet công nghiệp hiện đại, đáp ứng tốt yêu cầu về tốc độ, tính linh hoạt và khả năng truyền dữ liệu thời gian thực. Hy vọng bài viết đã giúp bạn hiểu rõ PROFINET là gì, nguyên lý hoạt động và những ưu điểm nổi bật để ứng dụng hiệu quả trong các hệ thống tự động hóa công nghiệp.

---
