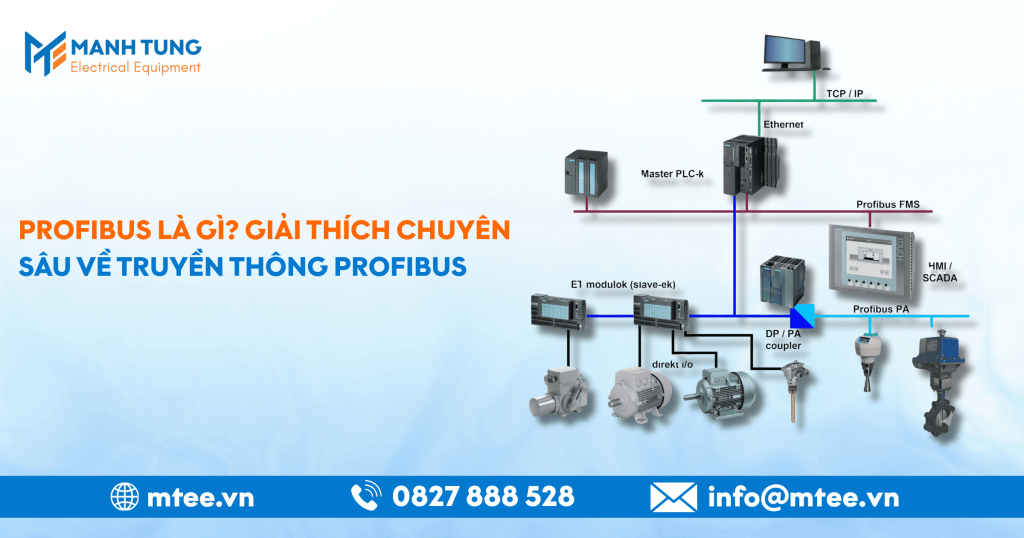

Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

Truyền thông Profibus là gì?

PROFIBUS (viết tắt của Process Field Bus) là một tiêu chuẩn truyền thông mạng fieldbus phổ biến trong tự động hóa công nghiệp. Được phát triển lần đầu vào năm 1989 bởi một nhóm các công ty và tổ chức nghiên cứu tại Đức (dẫn đầu là Siemens), PROFIBUS đã nhanh chóng trở thành tiêu chuẩn quốc tế được công nhận rộng rãi thông qua các chuẩn như IEC 61158 và IEC 61784.

Về cơ bản, PROFIBUS cho phép các thiết bị điều khiển trung tâm như PLC (Bộ điều khiển logic lập trình được) hoặc DCS (Hệ thống điều khiển phân tán) giao tiếp với các thiết bị hiện trường như cảm biến, biến tần, động cơ, và các bộ truyền động thông qua một sợi cáp duy nhất. Thay vì phải đi dây riêng biệt cho từng thiết bị (cách làm truyền thống tốn kém và phức tạp), PROFIBUS gom tất cả tín hiệu vào một mạng lưới logic, tốc độ cao và ổn định.

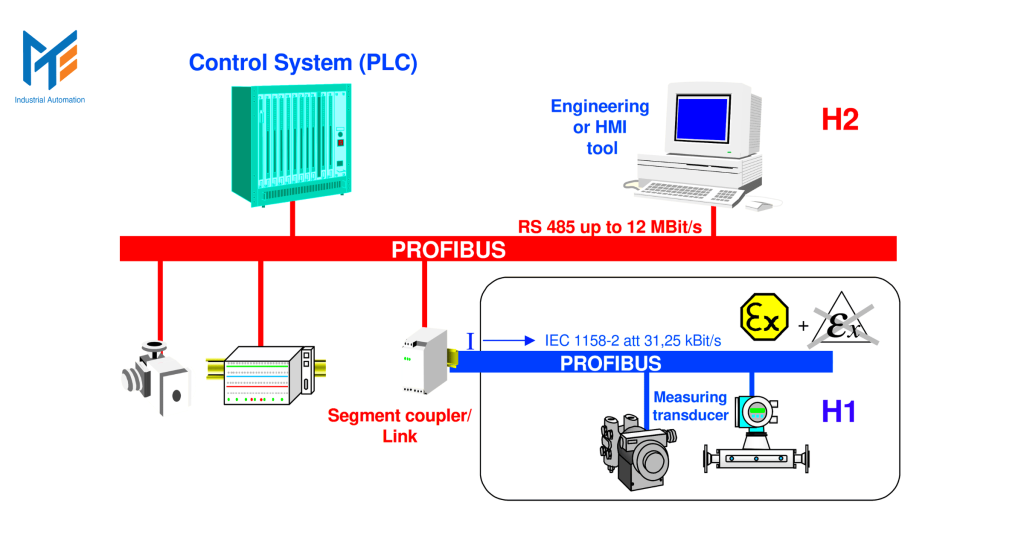

Các đặc điểm của truyền thông Profibus

Profibus là hệ thống mạng fieldbus hoạt động theo nguyên lý truyền thông token bus không đồng bộ, hỗ trợ xử lý dữ liệu thời gian thực với độ ổn định cao trong môi trường công nghiệp. Về cấu trúc truyền thông, Profibus cho phép triển khai linh hoạt theo cả hai mô hình master-master và master-slave, đồng thời hỗ trợ truy cập dữ liệu theo chu kỳ (cyclic) và không theo chu kỳ (acyclic).

Xét về tốc độ truyền dẫn, mạng Profibus thường đạt 500 kbit/s trong các ứng dụng phổ biến, và có thể nâng lên 1,5 Mbps hoặc tối đa 12 Mbps đối với những hệ thống yêu cầu tốc độ truyền tải cao.

Về khả năng kết nối, nếu không sử dụng bộ lặp (repeater), khoảng cách truyền tối đa là 200 mét với số lượng kết nối lên đến 32 thiết bị. Khi tích hợp repeater, phạm vi truyền thông có thể mở rộng tới 800 mét, đồng thời hỗ trợ kết nối tối đa 127 thiết bị trên cùng hệ thống.

Phân loại Profibus hiện nay

PROFIBUS được chia thành ba nhánh chính, mỗi nhánh được thiết kế để giải quyết các bài toán cụ thể trong công nghiệp:

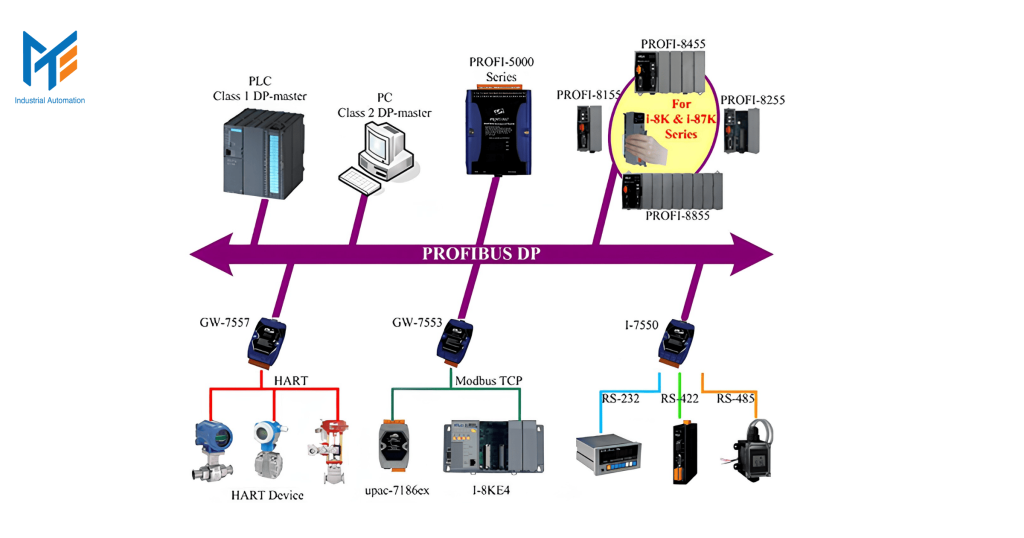

PROFIBUS DP (Decentralized Periphery)

PROFIBUS DP (Decentralized Periphery) là chuẩn giao tiếp được sử dụng rộng rãi nhất trong dòng Profibus, chuyên dùng để liên kết bộ điều khiển trung tâm với các thiết bị ngoại vi phân tán như mô-đun I/O, biến tần, bộ khởi động động cơ và các thiết bị hiện trường khác. Khái niệm “Decentralized Periphery” thể hiện mô hình bố trí thiết bị ngoại vi tại nhiều vị trí khác nhau trong hệ thống nhưng vẫn được quản lý tập trung thông qua đường truyền nối tiếp tốc độ cao.

Chuẩn truyền thông này hoạt động với dải tốc độ từ 9,6 kbps đến 12 Mbps, khoảng cách truyền dẫn có thể đạt 100 – 1200 mét tùy theo tốc độ cấu hình và chất lượng cáp sử dụng. PROFIBUS DP sử dụng chuẩn giao tiếp RS485, đồng thời được mở rộng với nhiều chức năng phù hợp cho hệ thống tự động hóa công nghiệp, bao gồm:

• Hỗ trợ trao đổi dữ liệu không theo chu kỳ
• Cho phép truyền tín hiệu trạng thái và chẩn đoán thiết bị
• Có khả năng cấp nguồn trực tiếp qua bus
• Tích hợp tính năng an toàn nội tại (Intrinsically Safe) trong môi trường đặc biệt

Điểm mạnh của PROFIBUS DP nằm ở khả năng truyền dữ liệu theo chu kỳ với tốc độ cao, giúp PLC hoặc máy tính công nghiệp giao tiếp nhanh chóng và ổn định với các thiết bị phân tán như cảm biến, van điều khiển hay cơ cấu chấp hành. Ngoài ra, hệ thống còn có thể tích hợp chuẩn ProfiSafe, đáp ứng các ứng dụng yêu cầu mức độ an toàn chức năng cao, lên đến SIL3.

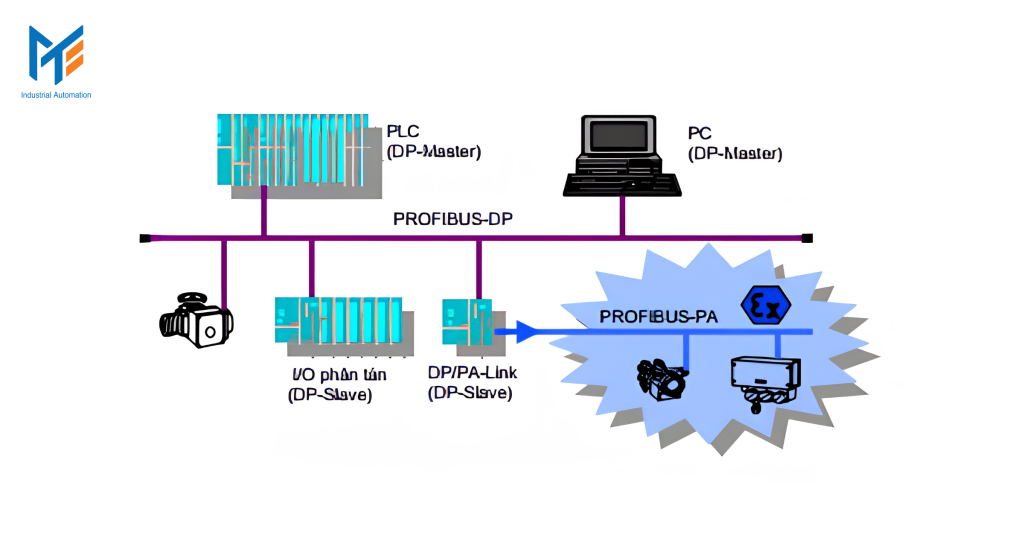

PROFIBUS PA (Process Automation)

PROFIBUS PA (Process Automation) là phiên bản Profibus được phát triển chuyên biệt cho lĩnh vực tự động hóa quá trình, thường ứng dụng với các thiết bị hiện trường như cảm biến áp suất, cảm biến nhiệt độ, lưu lượng kế và các thiết bị đo lường trong ngành hóa chất, thực phẩm, dầu khí. Chuẩn này được xem là giải pháp nâng cấp so với giao thức HART truyền thống nhờ khả năng truyền thông số ổn định và tích hợp nhiều tính năng hơn.

PROFIBUS PA sử dụng lớp vật lý theo tiêu chuẩn IEC 61158-2, hoạt động với tốc độ cố định 31,25 kbps và có thể truyền dữ liệu trên khoảng cách tối đa khoảng 1.900 mét cho mỗi đoạn bus. Một ưu điểm nổi bật của chuẩn này là hỗ trợ Intrinsically Safe, cho phép vận hành an toàn trong những khu vực có môi trường dễ cháy nổ hoặc chứa khí nguy hiểm.

Không giống PROFIBUS DP có thể giao tiếp trực tiếp với PLC, các thiết bị PROFIBUS PA thường được kết nối thông qua coupler hoặc link module để liên kết với mạng PROFIBUS DP. Thiết bị trung gian này đóng vai trò chuyển đổi tín hiệu giữa hai chuẩn mạng, đồng thời cấp nguồn và đảm bảo truyền dữ liệu ổn định cho các thiết bị trên tuyến PA.

Đối với hệ thống PROFIBUS PA vận hành theo chuẩn an toàn nội tại, số lượng thiết bị trên mỗi đoạn bus thường bị giới hạn hơn so với mạng thông thường. Khả năng kết nối nhiều hay ít thiết bị sẽ phụ thuộc vào một số yếu tố như:

• Mức tiêu thụ dòng điện của từng thiết bị trên mạng
• Chiều dài tổng của đường bus
• Loại cáp và đặc tính truyền dẫn được sử dụng
• Yêu cầu về vùng an toàn cháy nổ trong môi trường vận hành

PROFIBUS FMS (Fieldbus Message Specification)

PROFIBUS FMS (Fieldbus Message Specification) là chuẩn giao tiếp đầu tiên được phát triển trong hệ sinh thái Profibus, tập trung vào khả năng trao đổi dữ liệu linh hoạt và mở rộng hơn so với PROFIBUS DP hay PROFIBUS PA. Chuẩn này được xây dựng chủ yếu để phục vụ giao tiếp ngang hàng (peer-to-peer) giữa các bộ điều khiển như PLC, DCS hoặc các bộ xử lý thông minh trong hệ thống tự động hóa.

Khác với PROFIBUS DP vốn tối ưu cho việc truyền dữ liệu tốc độ cao giữa bộ điều khiển trung tâm và thiết bị hiện trường, PROFIBUS FMS hướng đến các ứng dụng ở cấp điều khiển và giám sát, nơi cần xử lý những tác vụ truyền thông phức tạp hơn, bao gồm trao đổi dữ liệu giữa nhiều thiết bị thông minh trong cùng mạng.

Một trong những ưu điểm của PROFIBUS FMS là khả năng hỗ trợ giao tiếp dữ liệu có cấu trúc, cho phép các thiết bị trong hệ thống truyền nhận thông tin chi tiết, đa dạng và có tính tương tác cao hơn. Nhờ đó, chuẩn này từng được ứng dụng rộng rãi trong các hệ thống điều khiển quy mô lớn, nơi yêu cầu kết nối linh hoạt giữa nhiều bộ điều khiển khác nhau.

Tuy nhiên, cùng với sự phát triển mạnh mẽ của Ethernet công nghiệp, PROFIBUS FMS dần ít được sử dụng hơn. Các nền tảng truyền thông mới như Industrial Ethernet, PROFINET hay EtherNet/IP hiện được ưu tiên nhờ tốc độ truyền tải cao, khả năng tích hợp hệ thống tốt và đáp ứng hiệu quả hơn cho các yêu cầu tự động hóa hiện đại.

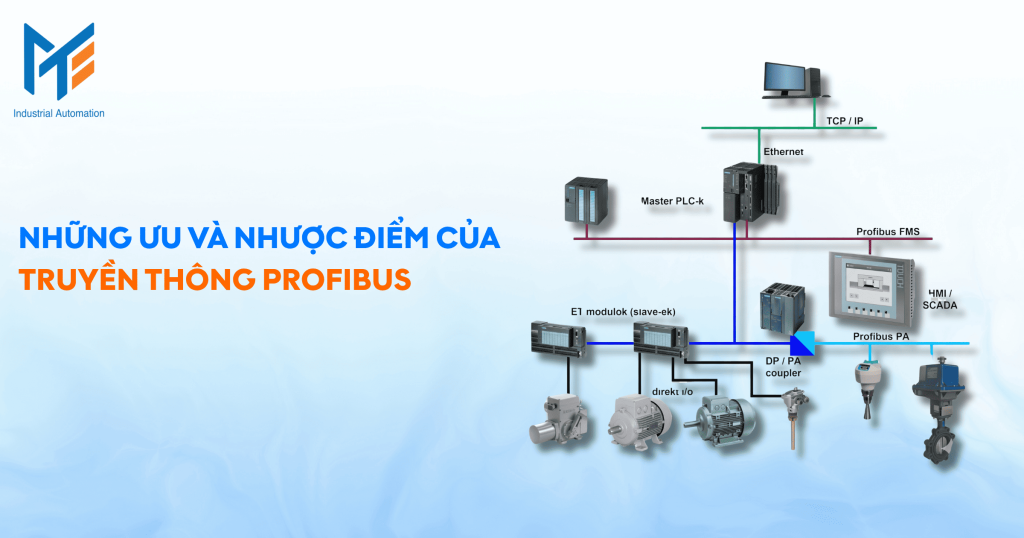

Những ưu và nhược điểm của truyền thông Profibus

Dưới đây là 1 số ưu và nhược điểm của truyền thông Profibus:

Ưu điểm của Profibus

Ưu điểm nổi bật	Mô tả chi tiết
1. Khả năng tương thích linh hoạt	PROFIBUS có thể kết nối với nhiều loại thiết bị đến từ các hãng sản xuất khác nhau mà vẫn đảm bảo giao tiếp ổn định, giảm nhu cầu tùy chỉnh giao diện kết nối.
2. Tốc độ truyền thông cao	Với băng thông truyền dữ liệu lên đến 12 Mbps, PROFIBUS DP đáp ứng tốt các ứng dụng điều khiển yêu cầu tốc độ xử lý nhanh và độ trễ thấp.
3. Dễ mở rộng hệ thống	Mạng PROFIBUS cho phép liên kết từ vài thiết bị đến hàng trăm nút mạng, đồng thời có thể mở rộng phạm vi kết nối thông qua repeater, coupler hoặc các thiết bị trung gian khác.
4. Hỗ trợ nhiều phương thức truyền dữ liệu	Giao thức này vừa hỗ trợ truyền dữ liệu theo chu kỳ để giám sát liên tục, vừa cho phép truyền không theo chu kỳ phục vụ cấu hình, chẩn đoán và xử lý sự kiện.
5. Tích hợp tính năng an toàn cao	PROFIBUS có thể kết hợp với chuẩn ProfiSafe, đáp ứng các hệ thống đòi hỏi mức độ an toàn chức năng nghiêm ngặt như SIL2 hoặc SIL3 trong công nghiệp.
6. Truyền dữ liệu kết hợp cấp nguồn	Đối với PROFIBUS PA, đường bus không chỉ đảm nhiệm truyền tín hiệu mà còn có thể cấp nguồn trực tiếp cho thiết bị hiện trường, giúp tối ưu hạ tầng lắp đặt.
7. Vận hành ổn định trong môi trường nguy hiểm	Nhờ hỗ trợ công nghệ Intrinsically Safe (IS), PROFIBUS phù hợp cho các khu vực có nguy cơ cháy nổ cao như nhà máy hóa chất, dầu khí hoặc khu vực chứa khí dễ bắt lửa.
8. Tuân thủ tiêu chuẩn quốc tế	PROFIBUS được xây dựng dựa trên các tiêu chuẩn quốc tế như IEC 61158, giúp hệ thống dễ dàng tích hợp và tương thích trong các dự án tự động hóa quy mô toàn cầu.

Nhược điểm của Profibus

Ngoài những ưu điểm trên Profibus còn tồn tại 1 số nhược điểm như:

Nhược điểm	Mô tả chi tiết
1. Quá trình cấu hình tương đối phức tạp	Việc thiết lập địa chỉ thiết bị, cấu hình thông số truyền thông và tích hợp mạng PROFIBUS ban đầu thường đòi hỏi người triển khai có kiến thức chuyên môn và kinh nghiệm kỹ thuật nhất định.
2. Khoảng cách truyền bị giới hạn ở tốc độ cao	Khi tốc độ truyền dữ liệu tăng lên, chiều dài cáp cho phép sẽ giảm xuống đáng kể. Chẳng hạn, ở mức 12 Mbps, khoảng cách truyền chỉ khoảng 100 mét nếu không sử dụng thiết bị mở rộng tín hiệu như repeater.
3. Dần bị thay thế bởi công nghệ mới	Mặc dù từng là chuẩn truyền thông công nghiệp phổ biến, PROFIBUS hiện đang dần nhường chỗ cho các nền tảng Ethernet công nghiệp như PROFINET nhờ tốc độ cao hơn và khả năng tích hợp linh hoạt hơn.
4. Phụ thuộc vào phần cứng chuyên dụng	Để hệ thống hoạt động ổn định, PROFIBUS thường yêu cầu sử dụng các thiết bị đặc thù như cáp RS485, coupler, module liên kết PA hoặc repeater, làm tăng yêu cầu về hạ tầng triển khai.
5. Công tác bảo trì có thể tốn kém	Với các hệ thống quy mô lớn, việc giám sát, chẩn đoán lỗi và bảo trì mạng PROFIBUS thường phức tạp hơn, kéo theo chi phí vận hành và bảo dưỡng cao hơn so với một số nền tảng truyền thông hiện đại.
6. Khả năng tích hợp với hệ thống IT còn hạn chế	So với các chuẩn truyền thông dựa trên TCP/IP, PROFIBUS gặp nhiều hạn chế hơn khi kết nối với hạ tầng CNTT hiện đại như hệ thống đám mây, giám sát từ xa hoặc nền tảng IIoT.

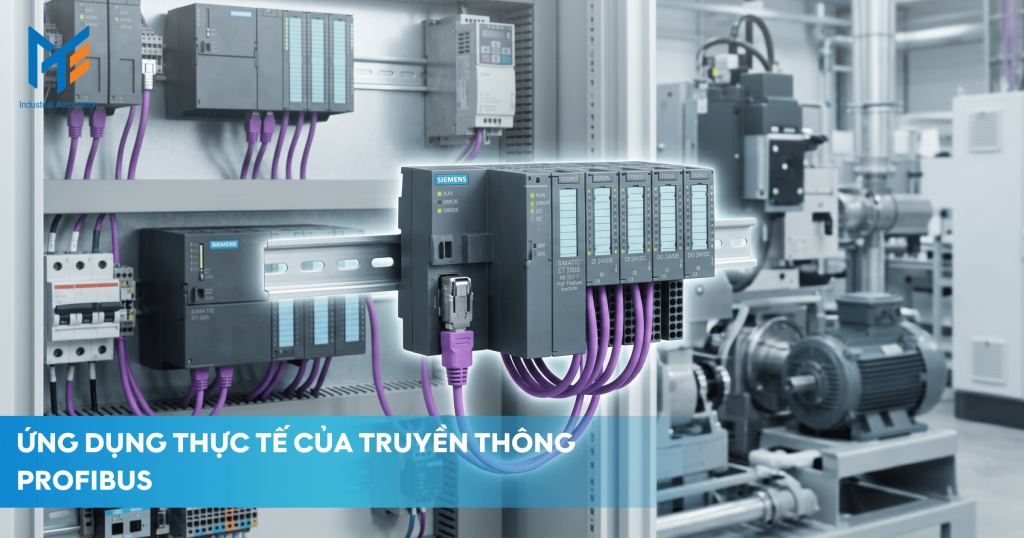

Những ứng dụng của truyền thông Profibus

Nhờ tính linh hoạt, PROFIBUS hiện diện trong hầu hết các ngành công nghiệp trọng điểm:

• Sản xuất ô tô: Điều khiển các cánh tay robot, băng tải và hệ thống sơn điện hóa.
• Ngành đồ uống và thực phẩm: Quản lý dây chuyền chiết rót, đóng gói và hệ thống tiệt trùng.
• Xử lý nước và nước thải: Kết nối các máy bơm, van điều khiển và cảm biến lưu lượng trải dài trên diện tích rộng.
• Dầu khí và hóa chất: Sử dụng PROFIBUS PA để giám sát áp suất, nhiệt độ trong các bồn chứa và khu vực lọc hóa dầu.
• Sản xuất xi măng và khai khoáng: Điều khiển các hệ thống máy nghiền, lò nung và vận chuyển nguyên liệu thô.

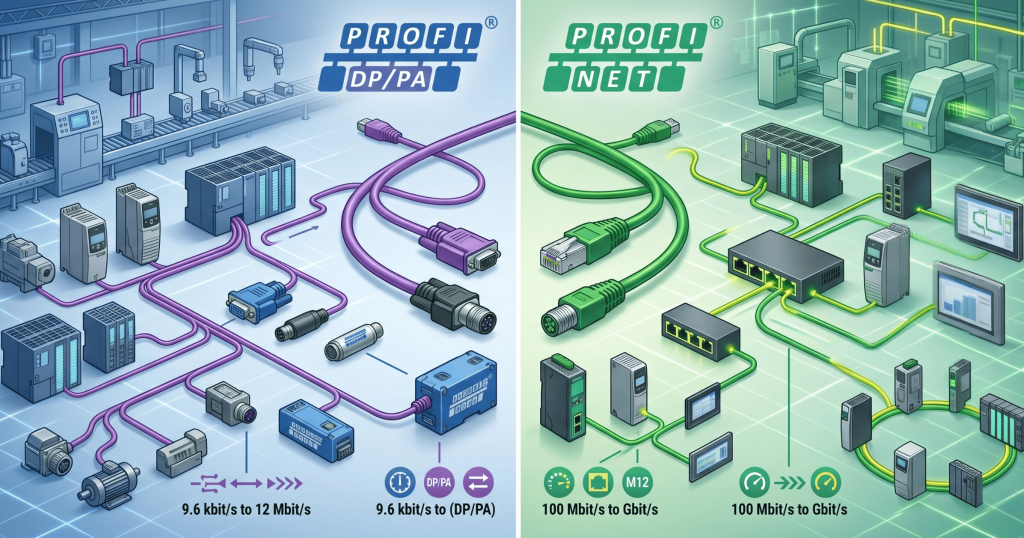

Phân biệt sự khác nhau giữa PROFIBUS và PROFINET

Mặc dù cả hai đều là những tiêu chuẩn hàng đầu từ tổ chức PI (Profibus & Profinet International), chúng có những sự khác biệt cốt lõi về công nghệ như:

Tiêu chí	PROFIBUS	PROFINET
Tổ chức phát triển	PROFIBUS được phát triển và quản lý bởi tổ chức PI (PROFIBUS & PROFINET International), là một trong những hiệp hội lớn về truyền thông công nghiệp trên thế giới.	PROFINET cũng thuộc hệ sinh thái tiêu chuẩn do PI phát triển, kế thừa nhiều nền tảng kỹ thuật từ PROFIBUS nhưng được xây dựng theo định hướng Ethernet công nghiệp hiện đại.
Hồ sơ ứng dụng (Application Profiles)	PROFIBUS hỗ trợ nhiều profile ứng dụng cho các lĩnh vực như tự động hóa nhà máy, điều khiển quá trình và an toàn chức năng.	PROFINET sử dụng các profile ứng dụng tương thích với PROFIBUS, giúp doanh nghiệp dễ dàng chuyển đổi hoặc tích hợp hệ thống mà không cần thay đổi quá nhiều cấu trúc vận hành.
Công cụ cấu hình	Việc triển khai PROFIBUS thường sử dụng file GSD để khai báo thông số thiết bị và cấu hình mạng trong phần mềm kỹ thuật.	PROFINET tiếp tục sử dụng mô hình engineering tương tự, nhưng hỗ trợ cấu hình trực quan hơn, đồng thời tích hợp tốt với các nền tảng quản lý mạng hiện đại.
Lớp vật lý truyền dẫn	PROFIBUS chủ yếu hoạt động trên chuẩn RS-485, phù hợp cho môi trường công nghiệp cần truyền dữ liệu ổn định trên khoảng cách tương đối xa.	PROFINET sử dụng nền tảng Ethernet công nghiệp, cho tốc độ cao, khả năng mở rộng mạnh và dễ tích hợp với hạ tầng mạng CNTT hiện có.
Tốc độ truyền dữ liệu	Tốc độ truyền tối đa của PROFIBUS đạt 12 Mbit/s, đáp ứng tốt các ứng dụng điều khiển truyền thống trong sản xuất và tự động hóa.	PROFINET hỗ trợ tốc độ từ 100 Mbit/s đến 1 Gbit/s, nhanh hơn nhiều lần, phù hợp với hệ thống cần xử lý dữ liệu lớn theo thời gian thực.
Dung lượng thông điệp	Mỗi khung dữ liệu của PROFIBUS thường giới hạn khoảng 244 byte, phù hợp cho việc truyền tín hiệu điều khiển cơ bản và dữ liệu giám sát.	PROFINET có khả năng truyền gói dữ liệu lớn hơn đáng kể, khoảng 1440 byte cho dữ liệu chu kỳ, giúp tăng hiệu quả truyền thông và giảm số lần trao đổi dữ liệu.
Không gian địa chỉ (Address Space)	PROFIBUS thường giới hạn khoảng 126 node trong một phân đoạn mạng, khiến khả năng mở rộng có phần hạn chế ở hệ thống lớn.	PROFINET gần như không bị giới hạn đáng kể về số lượng địa chỉ thiết bị, cho phép xây dựng mạng quy mô lớn với nhiều node kết nối.
Mô hình truyền thông	PROFIBUS vận hành chủ yếu theo mô hình Master/Slave, trong đó bộ điều khiển trung tâm đóng vai trò quản lý và các thiết bị ngoại vi phản hồi theo yêu cầu.	PROFINET sử dụng kiến trúc Provider/Consumer, cho phép thiết bị truyền – nhận dữ liệu linh hoạt hơn, giảm độ trễ và nâng cao hiệu suất giao tiếp.
Khả năng kết nối hệ thống	PROFIBUS có thể liên kết với mạng PA và một số bus công nghiệp khác thông qua module trung gian hoặc bộ ghép nối chuyên dụng.	PROFINET hỗ trợ kết nối với nhiều hệ thống mạng khác nhau, từ fieldbus truyền thống đến hệ thống IT, cloud và nền tảng IIoT.
Hỗ trợ truyền thông không dây	PROFIBUS có thể triển khai giải pháp không dây nhưng thường cần thiết bị bổ sung và không phải là tính năng cốt lõi trong tiêu chuẩn.	PROFINET hỗ trợ tốt hơn cho kết nối không dây thông qua các chuẩn như IEEE 802.11 (Wi-Fi) hoặc các giao thức truyền thông công nghiệp hiện đại khác.
Khả năng điều khiển chuyển động (Motion Control)	PROFIBUS có thể quản lý khoảng 32 trục điều khiển, phù hợp với các dây chuyền sản xuất có mức độ đồng bộ vừa phải.	PROFINET có thể xử lý hơn 150 trục chuyển động, đáp ứng tốt cho robot công nghiệp, CNC và hệ thống motion control phức tạp.
Giao tiếp máy với máy (Machine-to-Machine)	PROFIBUS không được tối ưu cho giao tiếp trực tiếp giữa các máy hoặc giữa các bộ điều khiển ngang hàng trong hệ thống lớn.	PROFINET hỗ trợ tốt giao tiếp Machine-to-Machine (M2M), cho phép các thiết bị và dây chuyền sản xuất phối hợp linh hoạt hơn trong mô hình nhà máy thông minh.
Khả năng tích hợp dọc (Vertical Integration)	PROFIBUS chủ yếu tập trung ở tầng điều khiển hiện trường, khả năng kết nối lên các hệ thống quản trị cấp cao còn hạn chế.	PROFINET dễ dàng tích hợp từ tầng cảm biến – điều khiển – giám sát – ERP – cloud, tạo nền tảng cho chuyển đổi số trong công nghiệp.

Lời kết

Tổng kết lại, PROFIBUS không chỉ đơn thuần là một giao thức truyền thông, mà là một giải pháp kỹ thuật toàn diện đã được chứng minh qua thời gian. Dù sự trỗi dậy của các chuẩn Ethernet công nghiệp như PROFINET đang dần thay đổi bộ mặt của ngành tự động hóa, nhưng với sự ổn định, chi phí hợp lý và hệ sinh thái thiết bị khổng lồ, PROFIBUS vẫn sẽ tiếp tục đóng vai trò then chốt trong nhiều năm tới. Việc hiểu rõ các phân loại DP, PA cũng như ưu nhược điểm của chúng chính là chìa khóa để xây dựng một hệ thống điều khiển công nghiệp hiệu quả và bền vững.

---
