Tổng quan về bộ lập trình PLC S7-400 chi tiết nhất

Trong các hệ thống tự động hóa quy mô lớn và các nhà máy công nghiệp nặng, khối lượng dữ liệu cần xử lý và yêu cầu về độ ổn định thường vượt quá khả năng đáp ứng của các thiết bị điều khiển thông thường. Để giải quyết những bài toán kỹ thuật phức tạp nhất, tập đoàn Siemens đã phát triển dòng bộ lập trình Siemens PLC S7-400. Đây là nền tảng thiết bị điều khiển cao cấp nhất thuộc họ SIMATIC S7, được thiết kế đặc biệt cho các dây chuyền sản xuất liên tục, yêu cầu tốc độ xử lý siêu tốc, không gian bộ nhớ khổng lồ và khả năng dự phòng lỗi tuyệt đối. Sự xuất hiện của PLC S7-400 trong hệ thống tủ điện mang lại sự đảm bảo vững chắc cho những quy trình công nghệ đòi hỏi độ tin cậy cao nhất, nơi mà mọi sự cố dừng máy đều có thể gây ra những thiệt hại tài chính vô cùng lớn.

Các đặc điểm thông số kỹ thuật nổi bật của PLC S7-400

Để giữ vững vị thế là hệ thống điều khiển trung tâm cho các dự án tự động hóa tầm cỡ, Siemens đã trang bị cho S7-400 những công nghệ vi điện tử và kiến trúc hệ thống vượt trội hoàn toàn so với các phân khúc cấp thấp hơn.

Khả năng xử lý đa nhiệm và sức mạnh tính toán vượt trội

Điểm khác biệt cốt lõi của dòng thiết bị này nằm ở cấu trúc vi xử lý đa nhiệm mạnh mẽ. Thiết bị có thể xử lý một khối lượng khổng lồ các thuật toán điều khiển quá trình, vòng lặp PID, và các phép toán dấu phẩy động phức tạp với thời gian thực thi chỉ tính bằng phần tỷ giây. Tốc độ quét chu kỳ cực ngắn giúp hệ thống giám sát và phản hồi ngay lập tức trước những biến động nhỏ nhất của dây chuyền sản xuất. Hơn thế nữa, kiến trúc phần cứng cho phép lắp đặt nhiều khối CPU hoạt động song song trên cùng một giá đỡ, giúp phân chia khối lượng công việc và nâng cao hiệu năng tổng thể của toàn hệ thống một cách linh hoạt.

Tính năng tháo lắp linh kiện nóng an toàn

Trong các nhà máy hoạt động liên tục ngày đêm như nhà máy điện hay nhà máy lọc dầu, việc dừng toàn bộ hệ thống chỉ để thay thế một bo mạch tín hiệu bị lỗi là điều không thể chấp nhận được. Dòng S7-400 giải quyết triệt để vấn đề này bằng công nghệ tháo lắp nóng. Cấu trúc giá đỡ và bus giao tiếp phía sau được thiết kế đặc biệt, cho phép kỹ thuật viên có thể rút các bo mạch hỏng ra và cắm bo mạch mới vào ngay trong lúc hệ thống vẫn đang được cấp điện và vận hành bình thường. Quá trình thay thế diễn ra mượt mà mà không gây ra bất kỳ sự gián đoạn hay sai lệch dữ liệu nào đối với các khu vực đang hoạt động ổn định.

Dung lượng bộ nhớ công nghiệp khổng lồ

Để quản lý hàng chục ngàn điểm tín hiệu đầu vào và đầu ra, thiết bị được trang bị không gian bộ nhớ làm việc cực kỳ rộng lớn, có thể mở rộng lên tới hàng chục Megabyte thông qua các thẻ nhớ chuyên dụng. Dung lượng này cung cấp cho kỹ sư không gian vô cùng thoải mái để lưu trữ các khối dữ liệu công thức mẻ sản xuất, lịch sử cảnh báo lỗi và các đoạn mã lập trình vô cùng đồ sộ. Dữ liệu được bảo vệ an toàn bằng hệ thống pin dự phòng kép, đảm bảo mã lệnh không bao giờ bị bay hơi khi nhà máy gặp sự cố mất điện kéo dài.

Hệ thống truyền thông mạng công nghiệp toàn diện

Sự mạnh mẽ của khối vi xử lý này còn thể hiện ở khả năng thiết lập mạng lưới điều khiển phân tán. Thiết bị được tích hợp sẵn các cổng giao tiếp đa dụng như MPI và Profibus DP, cho phép kết nối với hàng loạt trạm thiết bị ngoại vi, biến tần và cụm van điều khiển nằm cách xa hàng kilomet. Đồng thời, thông qua việc ghép nối các bo mạch truyền thông chuyên dụng, hệ thống dễ dàng hòa mạng Profinet tốc độ cao, giao tiếp liền mạch với nền tảng phần mềm quản lý điều hành sản xuất SCADA tại phòng điều khiển trung tâm.

Một số dòng PLC S7-400 được sử dụng phổ biến hiện nay

Dải sản phẩm của thế hệ này được phân chia rất chi tiết nhằm đáp ứng chính xác quy mô của từng dự án. Các khối xử lý được phân cấp dựa trên tốc độ xung nhịp, dung lượng bộ nhớ và đặc biệt là khả năng thiết lập cấu trúc dự phòng lỗi cấp cao.

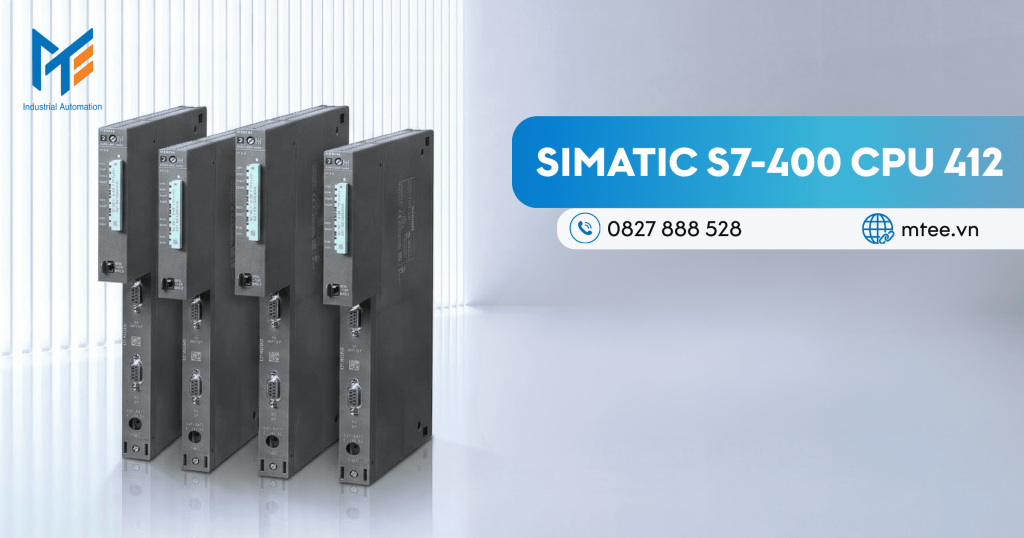

SIMATIC S7-400 CPU 412

Đây là khối vi xử lý nền tảng, đóng vai trò là điểm khởi đầu cho dải sản phẩm điều khiển công suất lớn của Siemens.

• Đặc tính kỹ thuật: Khối thiết bị này mang lại sức mạnh xử lý vừa vặn cho các hệ thống quy mô trung bình lớn. Máy sở hữu bộ nhớ làm việc ở mức tiêu chuẩn, tích hợp sẵn các giao diện kết nối Profibus DP để mở rộng mạng lưới thiết bị ngoại vi cấp trường. Mặc dù là cấu hình thấp nhất trong dòng 400, tốc độ thực thi tập lệnh của nó vẫn vượt xa các dòng máy cỡ nhỏ.
• Ứng dụng tiêu biểu: Mã sản phẩm này thường xuyên được các kỹ sư chỉ định cho các hệ thống dây chuyền lắp ráp cơ khí độc lập, mạng lưới băng tải phân loại hàng hóa dài, hoặc các trạm xử lý nước thải công nghiệp tập trung, nơi số lượng tín hiệu cần quản lý nằm ở mức vài ngàn điểm.

SIMATIC S7-400 CPU 414

Phiên bản nâng cấp về mọi mặt, mang lại sự cân đối hoàn hảo giữa chi phí đầu tư và không gian lưu trữ dữ liệu cho các nhà máy hiện đại.

• Đặc tính kỹ thuật: CPU 414 cung cấp dung lượng RAM lớn hơn gấp nhiều lần so với bản 412, đi kèm với khả năng quản lý số lượng khối dữ liệu chức năng khổng lồ. Thiết bị hỗ trợ kết nối mạng truyền thông với mật độ dày đặc hơn, cho phép xử lý luồng dữ liệu song song cực kỳ mượt mà.
• Ứng dụng tiêu biểu: Sự linh hoạt của khối máy này giúp nó xuất hiện dày đặc trong các hệ thống máy xeo giấy tốc độ cao, dây chuyền sản xuất đồ uống đóng chai liên hoàn hoặc các trạm pha trộn hóa chất đa thành phần. Không gian bộ nhớ rộng rãi giúp máy lưu trữ hàng trăm công thức sản xuất khác nhau một cách dễ dàng.

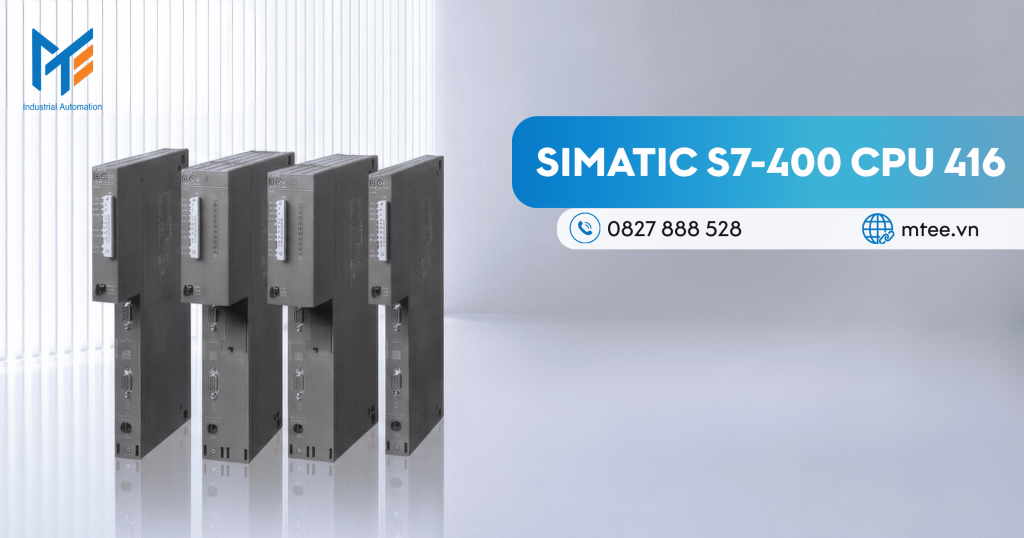

SIMATIC S7-400 CPU 416

Đại diện cho phân khúc hiệu năng cực cao, thiết bị này sinh ra để chinh phục những giới hạn khắt khe nhất về mặt tốc độ phản hồi.

• Đặc tính kỹ thuật: Sở hữu vi mạch xử lý tốc độ siêu tốc, CPU 416 có thể giải quyết các phương trình toán học phức tạp và vòng lặp logic với thời gian gần như bằng không. Bộ nhớ làm việc khổng lồ cho phép tải toàn bộ cấu trúc chương trình của một phân xưởng lớn vào vận hành cùng lúc mà không gây ra hiện tượng nghẽn cổ chai dữ liệu.
• Ứng dụng tiêu biểu: Các ngành công nghiệp yêu cầu sự phối hợp của hàng chục trục truyền động Servo đồng thời như máy in báo công nghiệp, dây chuyền dập liên hoàn vỏ xe ô tô hay các hệ thống cán thép tấm tốc độ cao bắt buộc phải sử dụng cấu hình này để đảm bảo tính đồng bộ tuyệt đối về mặt tọa độ và vận tốc.

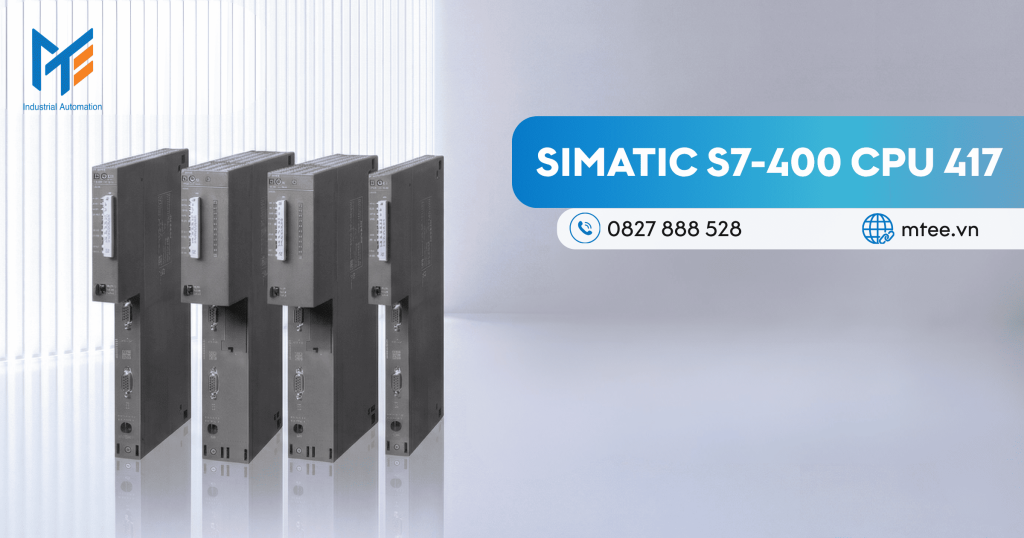

SIMATIC S7-400 CPU 417

Khối vi xử lý tiêu chuẩn mạnh mẽ nhất trong toàn bộ dải sản phẩm, mang sức mạnh quản lý tương đương một hệ thống máy chủ công nghiệp.

• Đặc tính kỹ thuật: Dung lượng bộ nhớ của CPU 417 đạt mức cực đại, kết hợp với khả năng xử lý số lượng cổng vào ra lên tới hàng chục ngàn điểm. Nó có thể đóng vai trò là khối điều phối tổng thể, giao tiếp và quản lý hàng loạt các thiết bị vi xử lý cấp dưới trong một cấu trúc mạng hình cây khổng lồ.
• Ứng dụng tiêu biểu: Thiết bị này được thiết kế riêng cho các trung tâm điều khiển của nhà máy xi măng, hệ thống quản lý lò cao luyện kim hoặc các tổ hợp sản xuất hóa dầu quy mô lớn. Một khối CPU 417 duy nhất đủ sức bao quát toàn bộ quy trình từ khâu nạp liệu, nung sấy cho đến khâu đóng gói thành phẩm.

SIMATIC S7-400 CPU 416H

Chữ H là viết tắt của High Availability, biểu thị cho tính năng dự phòng lỗi cấp cao. Đây là khối thiết bị định hình lại tiêu chuẩn an toàn cho hệ thống.

• Đặc tính kỹ thuật: CPU 416H luôn được thiết kế để hoạt động theo cặp song song. Trong trạng thái bình thường, một máy sẽ nắm quyền điều khiển chính, máy còn lại chạy ở chế độ nền và liên tục đồng bộ hóa dữ liệu. Ngay khi máy chính gặp sự cố phần cứng, máy dự phòng sẽ lập tức tiếp quản toàn bộ hệ thống ngay trong chu kỳ quét hiện tại mà không làm mất bất kỳ một tín hiệu nào. Quá trình chuyển giao quyền lực diễn ra hoàn toàn vô hình đối với cụm máy móc bên dưới.
• Ứng dụng tiêu biểu: Tính năng dự phòng lỗi này là yêu cầu bắt buộc trong các hệ thống lò phản ứng hóa học, nơi sự cố dừng máy có thể gây ra nổ áp suất, hoặc các trạm radar giám sát không lưu, trạm thu phí cao tốc tự động yêu cầu độ sẵn sàng hoạt động lên tới 99.999 phần trăm.

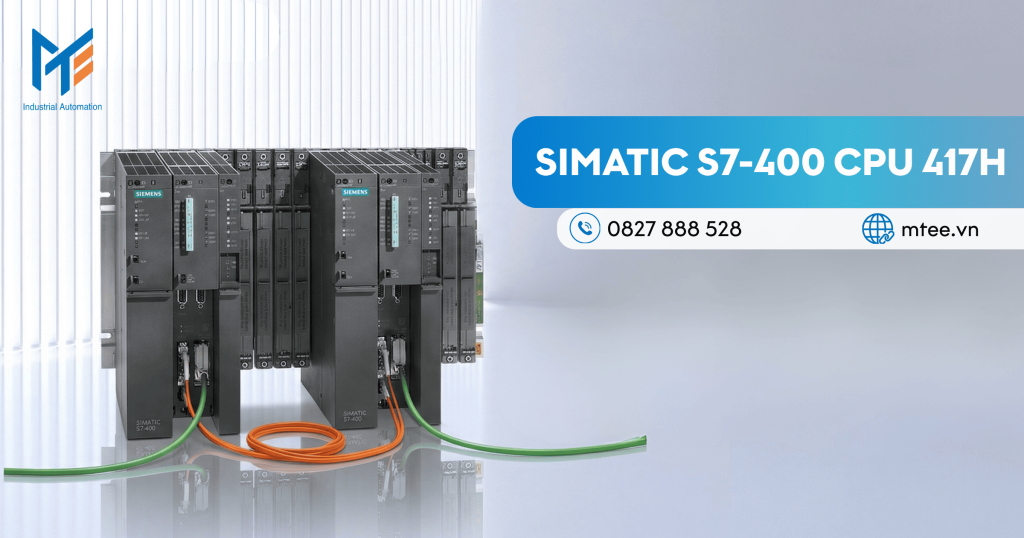

SIMATIC S7-400 CPU 417H

Sức mạnh tối thượng kết hợp cùng độ tin cậy tuyệt đối, đây là đỉnh cao của công nghệ tự động hóa mà Siemens mang lại.

• Đặc tính kỹ thuật: Sở hữu toàn bộ sức mạnh phần cứng vô song của bản 417 tiêu chuẩn, kết hợp với kiến trúc dự phòng cấu trúc kép của dòng H. Cấu hình này bảo vệ hệ thống khỏi mọi rủi ro phần cứng, từ việc hỏng nguồn, đứt cáp truyền thông cho đến lỗi vi mạch, đảm bảo quy trình sản xuất không bao giờ bị gián đoạn.
• Ứng dụng tiêu biểu: Hệ thống quản lý lưới điện quốc gia, tuabin nhà máy nhiệt điện, hệ thống phân phối khí đốt xuyên quốc gia hay các tổ hợp khai thác giàn khoan dầu khí ngoài khơi đều dựa vào sự vận hành bền bỉ của cặp thiết bị CPU 417H này để ngăn chặn những thảm họa công nghiệp tồi tệ nhất.

Một số ứng dụng thực tế của PLC S7-400 trong công nghiệp hiện nay

Nhờ nền tảng kỹ thuật vững chắc và khả năng chịu tải dữ liệu cực lớn, dòng thiết bị này đã trở thành linh kiện cốt lõi trong những ngành công nghiệp trọng điểm mang tính chất sống còn của nền kinh tế.

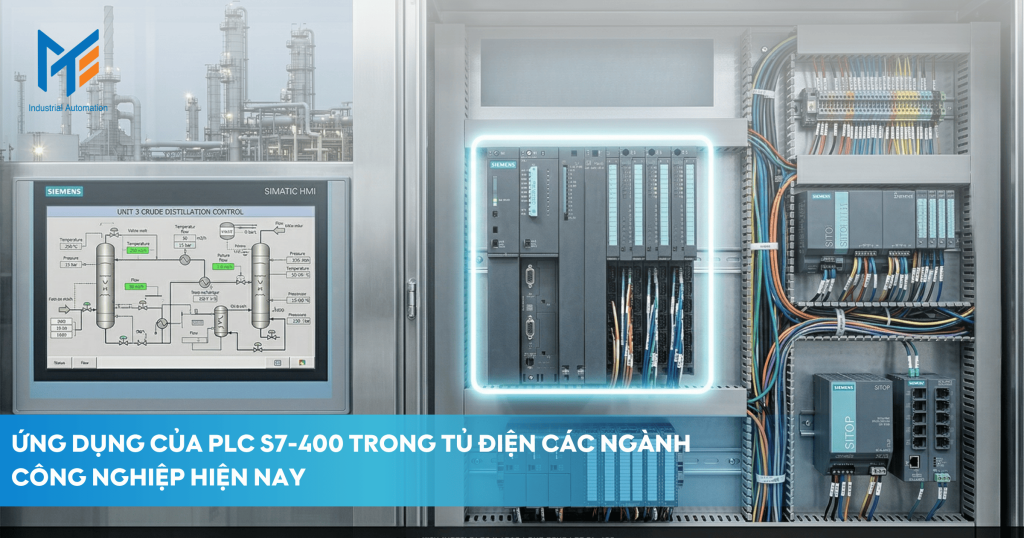

Hệ thống điều khiển trong ngành dầu khí và hóa dầu

Khu vực khai thác và tinh chế dầu mỏ là môi trường làm việc khắc nghiệt và nguy hiểm bậc nhất. Quá trình chưng cất phân đoạn đòi hỏi việc kiểm soát hàng ngàn cụm van tỷ lệ và cảm biến nhiệt độ áp suất làm việc dưới nền nhiệt độ cực cao. Các cấu hình dự phòng H được ứng dụng để giám sát toàn bộ quy trình này. Thuật toán điều khiển chính xác giúp duy trì thông số phản ứng hóa học ở mức an toàn nhất. Ngay cả khi một khối xử lý bị lỗi do tác động môi trường, hệ thống dự phòng sẽ tự động kích hoạt, tránh gây ra những thảm họa tràn dầu hay nổ nhà máy tinh chế.

Ngành sản xuất và phân phối điện năng

Tại các nhà máy thủy điện, nhiệt điện và mạng lưới trạm biến áp, việc điều phối công suất phát điện lên lưới quốc gia cần một khối lượng tính toán khổng lồ. Thiết bị này thu thập liên tục các chỉ số điện áp, dòng điện, tần số và góc pha từ hàng loạt máy cắt trung thế. Bằng sức mạnh xử lý siêu tốc, hệ thống nhanh chóng phân tích sự thay đổi phụ tải của người dùng để ra lệnh cho các cánh hướng nước hoặc van cấp hơi nước tăng giảm công suất tổ máy phát. Mạng truyền thông dự phòng đảm bảo dữ liệu luôn được gửi về trung tâm điều độ quốc gia xuyên suốt 24 giờ mỗi ngày.

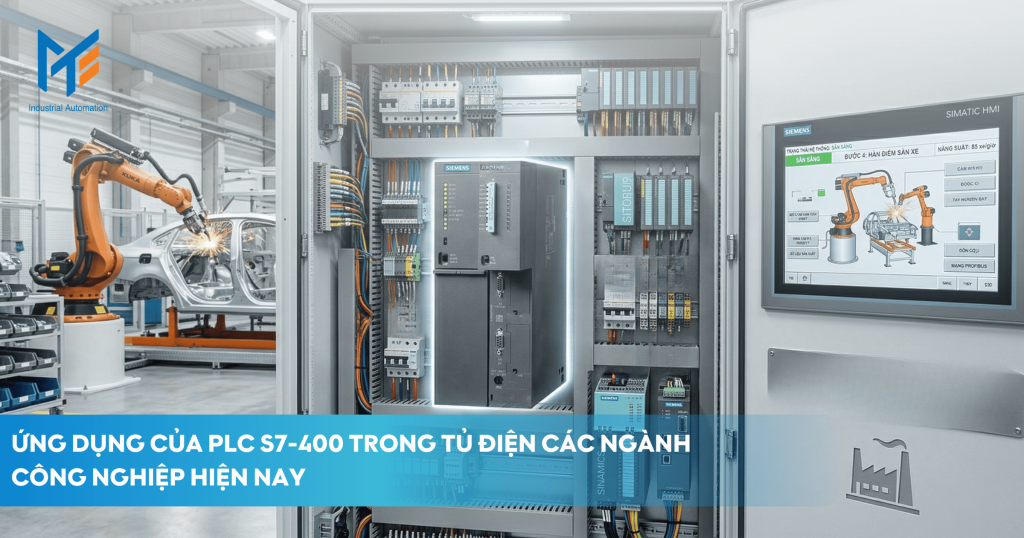

Lĩnh vực chế tạo ô tô và luyện kim

Trong nhà máy sản xuất ô tô, một dây chuyền hàn tự động có thể sử dụng đến hàng trăm cánh tay robot công nghiệp hoạt động đan xen nhau. Khối vi xử lý S7-400 đóng vai trò là nhạc trưởng, liên tục trao đổi dữ liệu tọa độ với các bộ điều khiển robot thông qua mạng Profinet tốc độ cao, đảm bảo các cánh tay không bao giờ va chạm vào nhau và thực hiện những mối hàn chuẩn xác từng milimet. Đối với ngành luyện kim, thiết bị này điều khiển các hệ thống cán thép nhiều giá cán liên tiếp, đồng bộ hóa tốc độ của hàng chục động cơ công suất lớn để kéo căng phôi thép đang nóng chảy mà không làm đứt gãy.

Nhà máy sản xuất xi măng và vật liệu xây dựng

Quy trình sản xuất xi măng là một chuỗi hoạt động liên hoàn từ khâu nghiền đá vôi, nung clinker trong lò quay khổng lồ cho đến khâu đóng bao thành phẩm. Cụm điều khiển trung tâm sử dụng khối xử lý này để quản lý hàng trăm hệ thống băng tải, gầu tải và quạt hút bụi. Không gian bộ nhớ rộng lớn giúp lưu trữ dữ liệu lịch sử của hàng ngàn cảm biến nhiệt độ lò nung, phục vụ cho việc vẽ biểu đồ phân tích và tối ưu hóa lượng than tiêu thụ, giúp nhà máy cắt giảm đáng kể chi phí nhiên liệu.

Xem thêm: Ứng dụng PLC S7-400 trong các dự án công nghiệp lớn

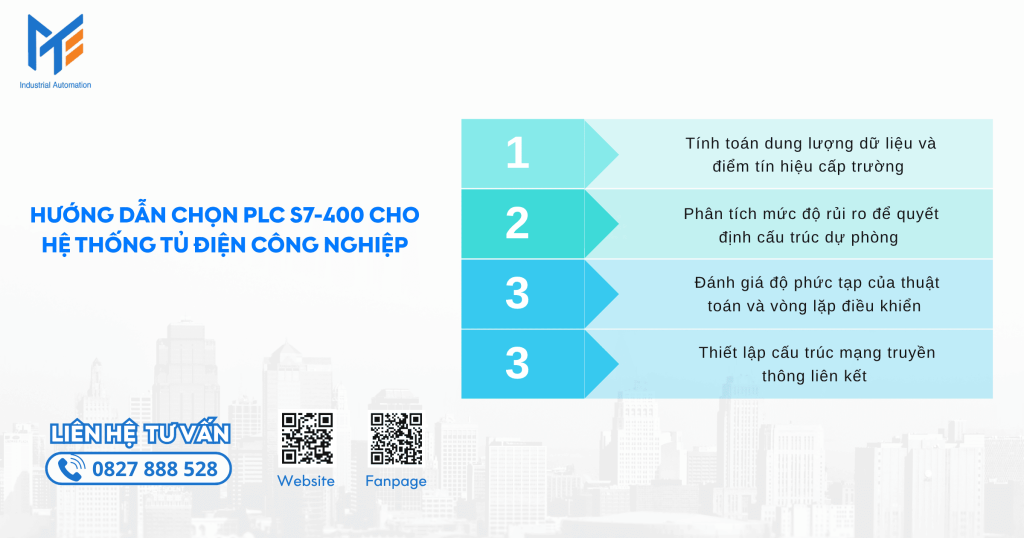

Hướng dẫn chọn PLC S7-400 cho hệ thống tủ điện công nghiệp hiện nay

Việc bóc tách và định hình một cấu hình thiết bị cấp cao như dòng 400 đòi hỏi người kỹ sư phải có tầm nhìn bao quát về cả hệ thống hiện tại lẫn khả năng mở rộng trong tương lai. Dưới đây là các bước quy hoạch kỹ thuật chuyên sâu bạn cần nắm vững.

Bước 1: Tính toán dung lượng dữ liệu và điểm tín hiệu cấp trường

Khác với các dòng máy cỡ nhỏ thường đếm từng chân tín hiệu, đối với hệ thống lớn, bạn cần phải tính toán theo cụm trạm ngoại vi. Hãy thống kê toàn bộ số lượng trạm phân tán ET200, tổng số biến tần, đồng hồ đo lường kỹ thuật số và các van điều khiển tuyến tính sẽ kết nối vào mạng lưới. Khối lượng tín hiệu này sẽ quyết định việc bạn cần chọn dòng CPU 412, 414 hay phải sử dụng đến bản 416 để đảm bảo vi xử lý không bị quá tải bộ nhớ đệm.

Bước 2: Phân tích mức độ rủi ro để quyết định cấu trúc dự phòng

Đây là bước đánh giá quan trọng nhất khi thiết kế hệ thống cấp cao. Bạn phải đặt câu hỏi: Nếu khối điều khiển trung tâm bị hỏng và nhà máy phải dừng hoạt động trong một giờ, thiệt hại tài chính và rủi ro an toàn sẽ lớn đến mức nào? Nếu dây chuyền của bạn là hệ thống đóng gói thông thường có thể chờ sửa chữa, các phiên bản CPU tiêu chuẩn là đủ dùng. Tuy nhiên, nếu bạn đang thiết kế tủ điện cho hệ thống kiểm soát tuabin khí, lò nung thủy tinh liên tục hay trạm kiểm soát không lưu, bạn bắt buộc phải cấu hình tủ điện theo kiến trúc dự phòng kép sử dụng các mã sản phẩm đuôi H để loại trừ hoàn toàn rủi ro dừng máy.

Bước 3: Đánh giá độ phức tạp của thuật toán và vòng lặp điều khiển

Hãy xem xét yêu cầu công nghệ của dự án. Nếu hệ thống chủ yếu thực hiện các lệnh logic đóng cắt tuần tự, bạn không cần đến các khối máy có tốc độ quá cao. Nhưng nếu bản vẽ yêu cầu xử lý hàng trăm vòng lặp điều khiển tỷ lệ tích phân vi phân PID, thực hiện các thuật toán nội suy chuyển động nhiều trục, hoặc phải lưu trữ khối lượng lớn công thức chạy máy định dạng văn bản, bạn cần ưu tiên chọn những mã cấu hình có tốc độ xung nhịp siêu nhanh và hỗ trợ gắn thêm nhiều thẻ nhớ RAM mở rộng như dòng 416 hoặc 417.

Bước 4: Thiết lập cấu trúc mạng truyền thông liên kết

Một khối vi xử lý mạnh mẽ cần có những tuyến đường truyền dẫn dữ liệu tương xứng. Bạn cần lập sơ đồ mạng lưới cáp quang và cáp đồng cho toàn bộ nhà máy. Dựa trên số lượng thiết bị ngoại vi, bạn sẽ tính toán xem cần lắp ráp thêm bao nhiêu bo mạch xử lý truyền thông CP chuyên dụng lên giá đỡ máy để phân luồng dữ liệu mạng Profibus và Profinet, tránh tình trạng băng thông bị nghẽn khiến dữ liệu điều khiển truyền đi bị trễ nhịp.

Xem thêm: Hướng dẫn chọn bộ lập trình PLC S7-400 cho các hệ thống tủ điện công nghiệp lớn

Mua PLC S7-400 uy tín chính hãng ở đâu?

Để đảm bảo quy trình sản xuất vận hành với độ tin cậy tuyệt đối và bảo vệ vững chắc danh tiếng của các nhà thầu cơ điện dự án, việc tìm kiếm một đơn vị cung ứng vật tư chuẩn hãng là yêu cầu mang tính bắt buộc. Công ty TNHH TMDV Thiết Bị Điện Mạnh Tùng tự hào là đối tác phân phối chuyên cung cấp các giải pháp thiết bị tự động hóa Siemens cao cấp tại thị trường Việt Nam.

Những cam kết mang tính cốt lõi khi bạn lựa chọn đồng hành cùng MTEE:

1. Tính nguyên bản của vật tư được đặt lên hàng đầu: MTEE khẳng định tuyệt đối không kinh doanh các mặt hàng tân trang hay hàng tháo máy. Mọi khối vi xử lý và bo mạch truyền thông giao đến dự án đều là hàng mới nguyên kiện, còn giữ nguyên tem niêm phong chống giả từ nhà máy sản xuất. Thiết bị được bàn giao kèm theo bộ hồ sơ hải quan minh bạch, chứng nhận xuất xứ hàng hóa và chứng nhận chất lượng, đáp ứng hoàn hảo yêu cầu rà soát gắt gao nhất của các chủ đầu tư quốc tế.
2. Khả năng cung ứng dự án xuất sắc: Chúng tôi thấu hiểu áp lực tiến độ tại các đại công trường. Hệ thống kho bãi và mạng lưới nhập khẩu trực tiếp của MTEE luôn sẵn sàng đáp ứng nhanh nhất các dải cấu hình từ bản tiêu chuẩn đến các cấu hình dự phòng H phức tạp. Khách hàng sẽ được hỗ trợ lập kế hoạch giao hàng linh hoạt, bám sát từng giai đoạn thi công lắp ráp tủ bảng điện của dự án.
3. Chính sách hậu mãi và bảo vệ dòng tiền tối ưu: Cùng với biểu giá chiết khấu dự án cực kỳ cạnh tranh giúp các đơn vị thi công tối ưu hóa ngân sách đầu tư, MTEE áp dụng quy trình tiếp nhận bảo hành chuẩn mực theo đúng tiêu chuẩn toàn cầu của hãng, hỗ trợ linh hoạt trong công tác kiểm tra linh kiện nhằm đảm bảo tính liên tục cho dây chuyền sản xuất của bạn.

Lời kết

Việc ứng dụng bộ lập trình Siemens PLC S7-400 là lời khẳng định mạnh mẽ cho mức độ chuyên nghiệp và tính an toàn của mọi công trình tự động hóa. Với sức mạnh xử lý dữ liệu vô song, kiến trúc linh kiện siêu bền bỉ và đặc biệt là hệ thống dự phòng lỗi tuyệt đối, dòng thiết bị này không chỉ giúp nhà máy vận hành chính xác đến từng mili giây mà còn loại bỏ hoàn toàn các rủi ro dừng máy gây thiệt hại kinh tế khổng lồ.

---
