SCADA là gì? Tổng quan về hệ thống giám sát và điều khiển công nghiệp

SCADA là gì? Đây là câu hỏi được rất nhiều kỹ sư, sinh viên và doanh nghiệp quan tâm khi tìm hiểu về tự động hóa công nghiệp. Trong bối cảnh chuyển đổi số và Công nghiệp 4.0, SCADA đã trở thành một phần không thể thiếu trong các nhà máy sản xuất, hệ thống điện, xử lý nước, dầu khí và tòa nhà thông minh.

Bài viết dưới đây sẽ giúp bạn hiểu rõ SCADA là gì, cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng thực tế và sự khác biệt giữa SCADA với PLC, HMI và DCS.

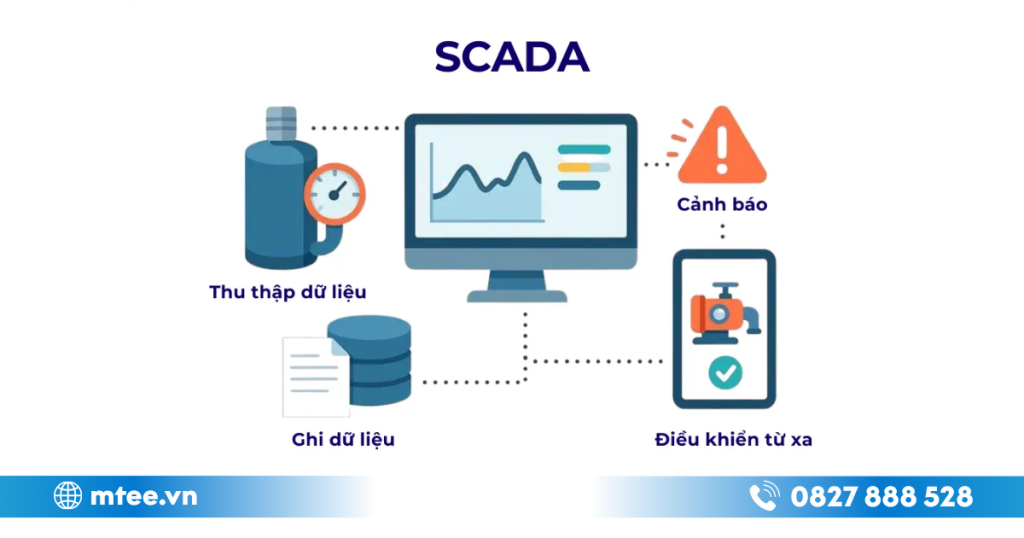

SCADA là gì?

SCADA (Supervisory Control And Data Acquisition) là hệ thống giám sát, điều khiển và thu thập dữ liệu được sử dụng để theo dõi, quản lý và điều khiển các quy trình công nghiệp theo thời gian thực.

Hiểu đơn giản, SCADA giống như “trung tâm điều hành” của một nhà máy. Hệ thống thu thập dữ liệu từ các cảm biến, PLC hoặc RTU, sau đó hiển thị trực quan trên màn hình để người vận hành giám sát, điều khiển và đưa ra quyết định nhanh chóng.

Không chỉ giúp quan sát trạng thái hoạt động của thiết bị, SCADA còn có khả năng lưu trữ dữ liệu lịch sử, phát hiện sự cố, cảnh báo, tạo báo cáo và hỗ trợ phân tích nhằm tối ưu hóa quá trình sản xuất.

Vì sao SCADA ngày càng quan trọng?

Trong các nhà máy hiện đại, số lượng thiết bị có thể lên đến hàng nghìn điểm đo. Nếu vận hành thủ công, doanh nghiệp sẽ gặp nhiều khó khăn trong việc giám sát, phát hiện lỗi và quản lý dữ liệu.

SCADA giúp giải quyết những vấn đề này bằng cách:

• Giám sát toàn bộ hệ thống theo thời gian thực.
• Điều khiển thiết bị từ xa.
• Thu thập và lưu trữ dữ liệu tự động.
• Phân tích xu hướng vận hành.
• Cảnh báo ngay khi xảy ra sự cố.
• Hỗ trợ bảo trì dự đoán (Predictive Maintenance).

Nhờ đó, doanh nghiệp giảm đáng kể thời gian dừng máy, tiết kiệm chi phí vận hành và nâng cao hiệu quả sản xuất.

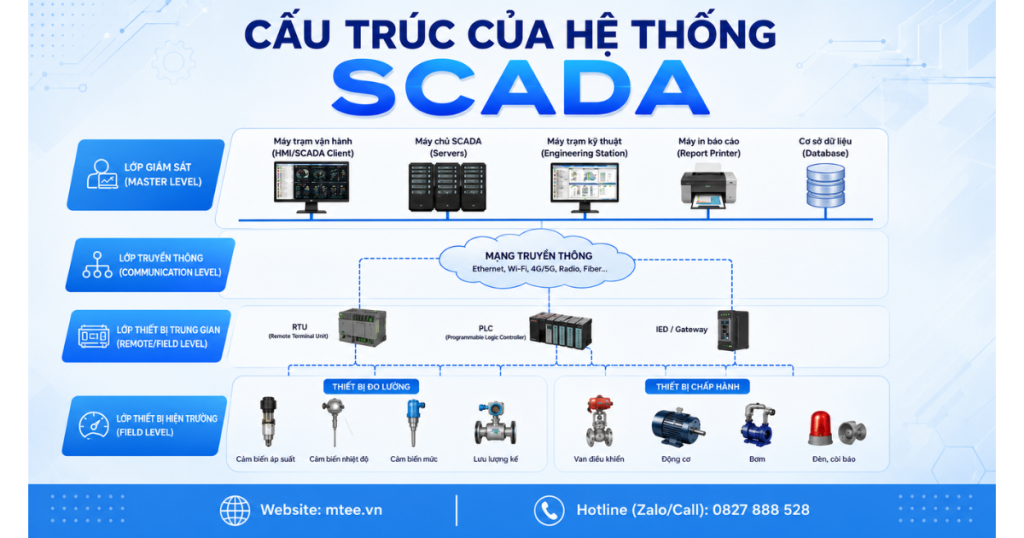

Cấu trúc của hệ thống SCADA

Một hệ thống SCADA hoàn chỉnh thường bao gồm các thành phần sau:

Thiết bị hiện trường (Field Devices)

Đây là nơi tạo ra dữ liệu cho hệ thống, bao gồm:

• Cảm biến nhiệt độ
• Cảm biến áp suất
• Cảm biến mức
• Cảm biến lưu lượng
• Đồng hồ đo điện
• Công tắc hành trình
• Van điều khiển
• Biến tần
• Động cơ

Các thiết bị này liên tục gửi tín hiệu về PLC hoặc RTU.

PLC hoặc RTU

PLC (Programmable Logic Controller) hoặc RTU (Remote Terminal Unit) đóng vai trò xử lý dữ liệu từ hiện trường.

Chức năng chính:

• Đọc tín hiệu cảm biến.
• Thực hiện chương trình điều khiển.
• Điều khiển thiết bị.
• Truyền dữ liệu lên SCADA.

Trong các nhà máy hiện đại, PLC thường được sử dụng phổ biến hơn RTU nhờ khả năng lập trình linh hoạt và tốc độ xử lý cao.

Hệ thống truyền thông công nghiệp

Dữ liệu được truyền giữa PLC và máy chủ SCADA thông qua các chuẩn truyền thông như:

• Modbus RTU
• Modbus TCP
• Profinet
• Profibus
• Ethernet/IP
• OPC UA
• CANopen
• MQTT (trong các hệ thống IoT)

Lựa chọn giao thức phù hợp giúp hệ thống đảm bảo tốc độ, độ ổn định và khả năng mở rộng.

Máy chủ SCADA (SCADA Server)

Đây là trung tâm xử lý dữ liệu của toàn bộ hệ thống.

Máy chủ có nhiệm vụ:

• Thu thập dữ liệu.
• Quản lý cơ sở dữ liệu.
• Lưu lịch sử vận hành.
• Quản lý người dùng.
• Đồng bộ dữ liệu.
• Phân tích thông tin.
• Điều khiển thiết bị.

Giao diện HMI

HMI (Human Machine Interface) là giao diện để người vận hành tương tác với hệ thống.

Thông qua HMI, người dùng có thể:

• Theo dõi trạng thái máy móc.
• Điều khiển thiết bị.
• Quan sát biểu đồ thời gian thực.
• Xem dữ liệu lịch sử.
• Nhận cảnh báo.
• Xuất báo cáo.

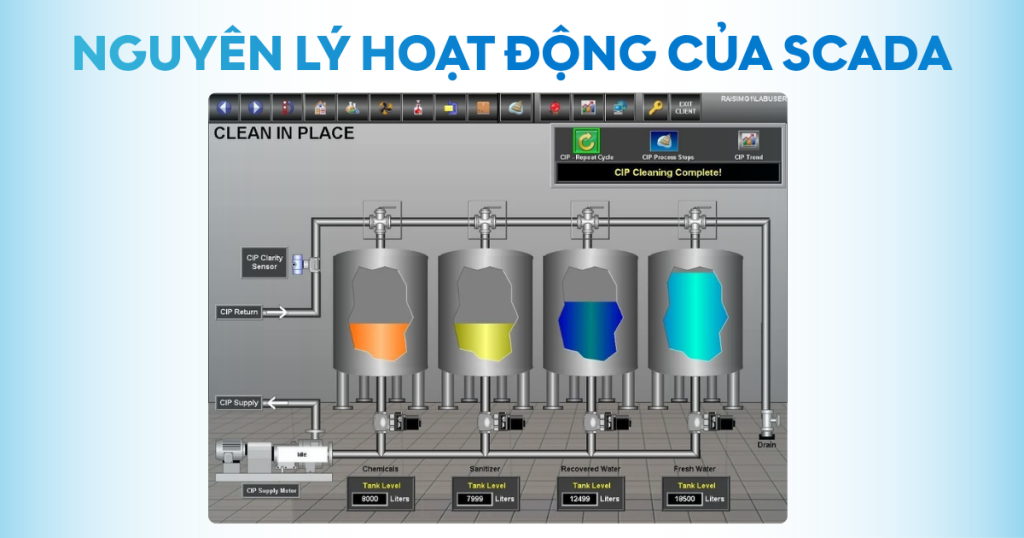

Nguyên lý hoạt động của SCADA

Quá trình hoạt động của SCADA diễn ra theo các bước:

Bước 1: Cảm biến đo các thông số như nhiệt độ, áp suất, lưu lượng hoặc mức chất lỏng.

Bước 2: PLC hoặc RTU nhận dữ liệu và xử lý theo chương trình điều khiển.

Bước 3: Dữ liệu được truyền qua mạng công nghiệp đến máy chủ SCADA.

Bước 4: Phần mềm SCADA hiển thị dữ liệu theo thời gian thực trên màn hình HMI.

Bước 5: Người vận hành có thể điều khiển thiết bị hoặc thay đổi thông số trực tiếp từ giao diện SCADA.

Bước 6: Toàn bộ dữ liệu được lưu trữ để phục vụ phân tích, báo cáo và truy xuất lịch sử.

Ưu điểm của SCADA

SCADA mang lại nhiều lợi ích cho doanh nghiệp:

• Giám sát tập trung toàn bộ nhà máy.
• Điều khiển thiết bị từ xa.
• Giảm nhân công vận hành.
• Tăng năng suất sản xuất.
• Hạn chế thời gian dừng máy.
• Phát hiện sự cố nhanh chóng.
• Quản lý dữ liệu khoa học.
• Dễ dàng mở rộng hệ thống.
• Hỗ trợ chuyển đổi số và nhà máy thông minh.

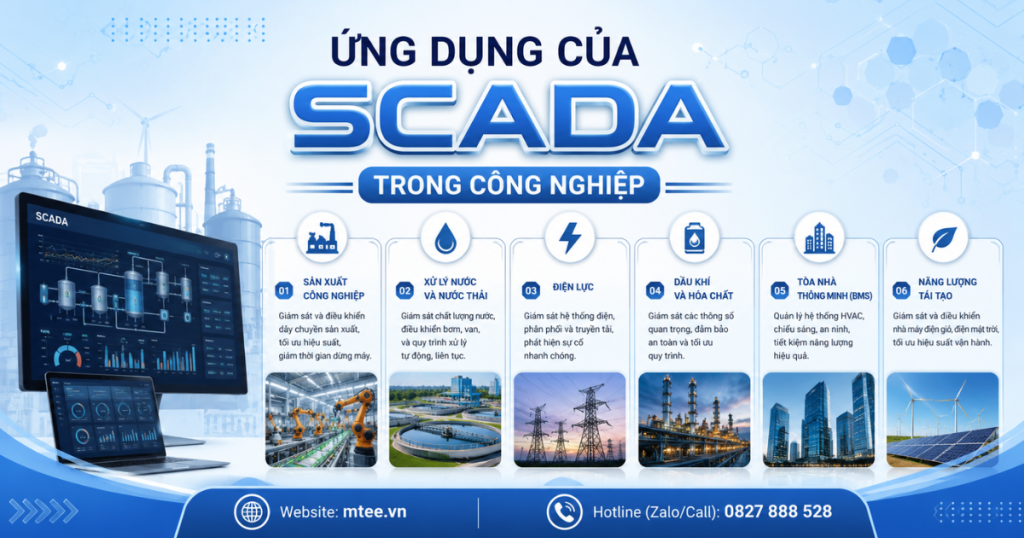

Ứng dụng của SCADA trong công nghiệp

SCADA được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng giám sát, điều khiển và thu thập dữ liệu theo thời gian thực. Một số ứng dụng tiêu biểu gồm:

• Nhà máy sản xuất: Giám sát dây chuyền, điều khiển máy móc và tối ưu hóa quy trình sản xuất.
• Hệ thống điện: Quản lý trạm biến áp, nhà máy điện và lưới điện.
• Cấp thoát nước: Theo dõi trạm bơm, bể chứa và hệ thống xử lý nước sạch, nước thải.
• Dầu khí: Giám sát đường ống, bồn chứa và các trạm bơm từ xa.
• Thực phẩm và đồ uống: Kiểm soát quy trình sản xuất, nhiệt độ và chất lượng sản phẩm.
• Tòa nhà thông minh (BMS): Quản lý hệ thống HVAC, chiếu sáng, thang máy và phòng cháy chữa cháy.

Nhờ khả năng giám sát tập trung và điều khiển từ xa, SCADA giúp doanh nghiệp nâng cao hiệu quả vận hành, giảm thời gian dừng máy và tối ưu chi phí sản xuất.

Câu hỏi thường gặp (FAQ)

SCADA là viết tắt của từ gì?

SCADA là viết tắt của Supervisory Control And Data Acquisition, nghĩa là hệ thống giám sát, điều khiển và thu thập dữ liệu.

SCADA có phải là PLC không?

Không. PLC là bộ điều khiển logic lập trình, còn SCADA là hệ thống giám sát và quản lý dữ liệu. Hai thành phần này thường kết hợp với nhau trong các hệ thống tự động hóa.

SCADA có thể kết nối với những thiết bị nào?

SCADA có thể kết nối với PLC, RTU, HMI, cảm biến, biến tần, đồng hồ điện, robot, servo và nhiều thiết bị công nghiệp khác thông qua các giao thức như Modbus, Profinet, Profibus, Ethernet/IP hoặc OPC UA.

Doanh nghiệp nào nên triển khai SCADA?

SCADA phù hợp với các nhà máy sản xuất, hệ thống điện, cấp thoát nước, dầu khí, thực phẩm, dược phẩm, tòa nhà thông minh và các doanh nghiệp cần giám sát nhiều thiết bị theo thời gian thực.

Kết luận

SCADA là nền tảng cốt lõi trong tự động hóa công nghiệp hiện đại, giúp doanh nghiệp giám sát, điều khiển và thu thập dữ liệu một cách hiệu quả. Khi được kết hợp với PLC, HMI và mạng truyền thông công nghiệp, SCADA không chỉ nâng cao năng suất mà còn giảm chi phí vận hành, tăng độ tin cậy của hệ thống và tạo nền tảng cho quá trình chuyển đổi số hướng tới nhà máy thông minh.

---
