Hướng dẫn cài đặt biến tần INVT GD20

Biến tần INVT GD20 là dòng biến tần đa năng được sử dụng rộng rãi trong các hệ thống bơm, quạt, băng tải và dây chuyền sản xuất. Tuy nhiên, để biến tần hoạt động ổn định, đạt hiệu suất cao và đảm bảo tuổi thọ lâu dài, việc cài đặt đúng kỹ thuật ngay từ đầu là yếu tố đặc biệt quan trọng.

Bài viết dưới đây sẽ hướng dẫn cài đặt biến tần INVT GD20 từ cơ bản đến nâng cao, phù hợp cho kỹ thuật viên, nhà thầu cơ điện và người mới tiếp cận biến tần.

Tổng quan trước khi cài đặt biến tần INVT GD20

Trước khi tiến hành đấu nối và cài đặt thông số, người sử dụng cần hiểu rõ cấu trúc hoạt động cũng như yêu cầu kỹ thuật cơ bản của biến tần INVT GD20. Việc chuẩn bị đầy đủ ngay từ đầu sẽ giúp hạn chế lỗi phát sinh và tiết kiệm thời gian hiệu chỉnh sau này.

Biến tần GD20 hỗ trợ nhiều chế độ điều khiển như V/F và vector không cảm biến, cho phép ứng dụng linh hoạt với nhiều loại tải khác nhau. Tuy nhiên, mỗi ứng dụng sẽ có cách cài đặt thông số phù hợp riêng, do đó cần xác định rõ mục đích sử dụng trước khi cấu hình.

Chuẩn bị trước khi cài đặt biến tần INVT GD20

Khâu chuẩn bị là bước quan trọng nhằm đảm bảo quá trình cài đặt diễn ra an toàn và chính xác. Trước khi cấp nguồn cho biến tần, cần kiểm tra kỹ các yếu tố về nguồn điện, động cơ và môi trường lắp đặt.

Trước hết, cần xác định đúng điện áp nguồn cấp cho biến tần (1 pha 220V, 3 pha 220V hoặc 3 pha 380V) và đảm bảo công suất biến tần phù hợp với công suất động cơ. Ngoài ra, động cơ cần ở tình trạng tốt, cách điện đạt yêu cầu và không bị kẹt cơ khí.

Bên cạnh đó, vị trí lắp đặt biến tần cần đảm bảo thông thoáng, tránh bụi bẩn, độ ẩm cao hoặc nhiệt độ vượt ngưỡng cho phép. Việc lắp đặt đúng môi trường giúp biến tần tản nhiệt tốt và hoạt động ổn định lâu dài.

Sơ đồ đấu dây biến tần INVT GD20

Việc đấu dây đúng sơ đồ là điều kiện tiên quyết để biến tần vận hành an toàn. INVT GD20 có cấu trúc đấu dây tương đối tiêu chuẩn, phù hợp với nhiều hệ thống điện công nghiệp hiện nay.

Đấu nguồn vào biến tần

Nguồn điện đầu vào được đấu vào các cọc R, S, T đối với nguồn 3 pha hoặc R, T đối với nguồn 1 pha. Cần đảm bảo nguồn điện ổn định, đúng điện áp định mức và có thiết bị bảo vệ như aptomat hoặc MCCB phía trước biến tần.

Việc nối đất cho biến tần là bắt buộc để đảm bảo an toàn điện và giảm nhiễu trong quá trình vận hành.

Đấu dây động cơ

Đầu ra biến tần được đấu vào các cọc U, V, W để cấp nguồn cho động cơ. Khi đấu dây, cần siết chặt các đầu cốt và kiểm tra thứ tự pha. Nếu động cơ quay ngược chiều mong muốn, có thể đảo bất kỳ hai pha U, V, W tại đầu ra biến tần.

Đọc thêm: Lỗi biến tần INVT GD20 thường gặp và cách khắc phục

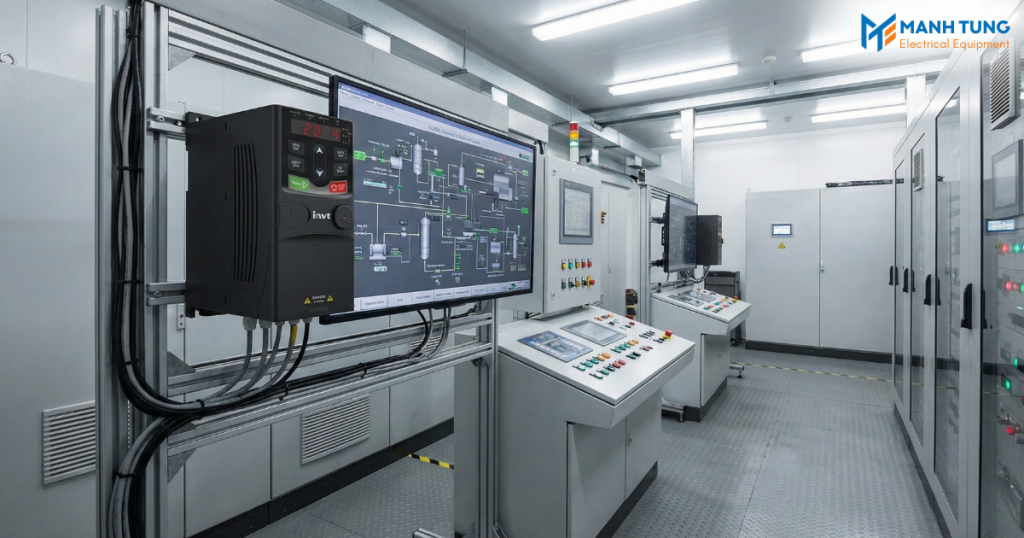

Cài đặt thông số cơ bản cho biến tần INVT GD20

Sau khi hoàn tất đấu dây, bước tiếp theo là cài đặt các thông số cơ bản để biến tần có thể nhận dạng và điều khiển động cơ chính xác. Đây là bước quan trọng nhất trong quá trình cài đặt.

Khôi phục cài đặt gốc (nếu cần)

Trong trường hợp biến tần đã được sử dụng trước đó, nên khôi phục về cài đặt mặc định của nhà sản xuất. Việc này giúp tránh xung đột thông số và đảm bảo quá trình cài đặt mới diễn ra chính xác.

Cài đặt thông số động cơ

Người dùng cần nhập đầy đủ các thông số trên nhãn động cơ như công suất, điện áp định mức, dòng điện định mức, tần số và tốc độ vòng quay. Các thông số này giúp biến tần tối ưu thuật toán điều khiển và bảo vệ động cơ hiệu quả hơn.

Lựa chọn chế độ điều khiển

Biến tần INVT GD20 cho phép lựa chọn giữa chế độ điều khiển V/F và điều khiển vector không cảm biến. Đối với các ứng dụng đơn giản như quạt, bơm, chế độ V/F là đủ. Với các ứng dụng yêu cầu mô-men cao hoặc độ chính xác tốc độ tốt hơn, nên chọn chế độ vector.

Cài đặt tần số và thời gian tăng giảm tốc

Việc cài đặt tần số và thời gian tăng giảm tốc ảnh hưởng trực tiếp đến cách động cơ khởi động và dừng. Cài đặt hợp lý giúp hệ thống vận hành êm ái và giảm hao mòn cơ khí.

Tần số tối đa thường được đặt theo tần số định mức của động cơ, phổ biến là 50Hz. Trong một số ứng dụng đặc biệt, có thể tăng tần số để đạt tốc độ cao hơn, nhưng cần cân nhắc khả năng chịu tải của động cơ.

Thời gian tăng tốc và giảm tốc nên được điều chỉnh phù hợp với tải. Tải nhẹ có thể đặt thời gian ngắn, trong khi tải nặng cần thời gian dài hơn để tránh quá dòng và sốc cơ khí.

Cài đặt ngõ vào, ngõ ra điều khiển

Biến tần INVT GD20 hỗ trợ nhiều ngõ vào số, ngõ vào analog và ngõ ra relay, cho phép tích hợp linh hoạt với hệ thống điều khiển bên ngoài. Việc cài đặt đúng chức năng cho các ngõ này giúp hệ thống hoạt động tự động và chính xác.

Ngõ vào số thường được dùng cho các chức năng như chạy/dừng, đảo chiều, chọn cấp tốc độ. Ngõ vào analog dùng để điều khiển tốc độ bằng tín hiệu 0–10V hoặc 4–20mA. Ngõ ra relay có thể dùng để báo trạng thái chạy, lỗi hoặc đạt tốc độ.

Cài đặt truyền thông RS485 cho biến tần INVT GD20

Trong các hệ thống tự động hóa, biến tần thường cần giao tiếp với PLC hoặc HMI. INVT GD20 hỗ trợ truyền thông RS485 với giao thức Modbus RTU, cho phép giám sát và điều khiển từ xa.

Để sử dụng truyền thông, cần cài đặt địa chỉ truyền thông, tốc độ baudrate và định dạng khung dữ liệu phù hợp với thiết bị điều khiển trung tâm. Sau khi cấu hình, cần kiểm tra kết nối để đảm bảo tín hiệu truyền thông ổn định.

Chạy thử và kiểm tra sau khi cài đặt

Sau khi hoàn tất cài đặt, việc chạy thử là bước không thể bỏ qua. Chạy thử giúp phát hiện sớm các lỗi cài đặt hoặc đấu dây trước khi đưa hệ thống vào vận hành chính thức.

Trong quá trình chạy thử, cần quan sát chiều quay, dòng điện, tiếng ồn và nhiệt độ của động cơ. Nếu phát hiện bất thường, nên dừng hệ thống và điều chỉnh lại thông số cho phù hợp.

Một số lưu ý quan trọng khi cài đặt biến tần INVT GD20

Trong quá trình sử dụng, cần tuân thủ các nguyên tắc an toàn điện và bảo trì định kỳ để đảm bảo biến tần hoạt động ổn định. Không nên thay đổi thông số khi biến tần đang chạy nếu không thực sự cần thiết.

Ngoài ra, cần vệ sinh tủ điện, kiểm tra quạt làm mát và các đầu nối định kỳ để hạn chế sự cố phát sinh trong quá trình vận hành lâu dài.

Mua biến tần INVT GD20 ở đâu uy tín?

Tại Công ty Thiết Bị Điện Mạnh Tùng (MTEE), chúng tôi cung cấp biến tần INVT chính hãng 100%, đáp ứng đầy đủ CO/CQ và chế độ bảo hành rõ ràng.

Với nhiều năm kinh nghiệm trong ngành tự động hóa và thiết bị điện công nghiệp, đội ngũ kỹ sư của chúng tôi sẽ tư vấn lựa chọn model phù hợp nhất cho dự án của bạn, từ dây chuyền sản xuất, hệ thống HVAC, đến trạm bơm hay các ứng dụng IoT/SCADA.

Khi mua hàng tại MTEE, khách hàng được:

1. Đảm bảo chính hãng, hàng mới, CO/CQ đầy đủ.
2. Hỗ trợ kỹ thuật tận tâm, từ lắp đặt, lập trình đến vận hành.
3. Giao hàng toàn quốc nhanh chóng, phù hợp cho mọi dự án công nghiệp.
4. Chính sách bảo hành & hậu mãi uy tín, giúp bạn yên tâm vận hành lâu dài.

Kết luận

Việc cài đặt biến tần INVT GD20 đúng kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu hiệu suất và kéo dài tuổi thọ thiết bị. Với quy trình cài đặt bài bản từ khâu chuẩn bị, đấu dây đến cấu hình thông số, người dùng hoàn toàn có thể khai thác tối đa khả năng của dòng biến tần này.

---
