Hướng dẫn chọn khởi động mềm Siemens cho động cơ

Trong bất kỳ hệ thống sản xuất công nghiệp nào, động cơ điện xoay chiều ba pha là thiết bị cốt lõi, cung cấp chuyển động cho hầu hết các cỗ máy. Tuy nhiên, việc khởi động các động cơ này, đặc biệt là các động cơ công suất lớn, theo phương pháp truyền thống như khởi động trực tiếp hoặc sao-tam giác luôn là một bài toán nan giải. Chúng gây ra những cú sốc lớn cho cả hệ thống điện và cơ khí, dẫn đến sụt áp lưới, hao mòn thiết bị và tăng chi phí bảo trì. Khởi động mềm Siemens là một giải pháp hàng đầu để giải quyết vấn đề này, cho phép điều khiển quá trình khởi động và dừng của động cơ một cách êm ái, thông minh và an toàn. Tuy nhiên, với dải sản phẩm rộng, việc lựa chọn đúng mã thiết bị là một bài toán kỹ thuật quan trọng. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, bao gồm các tiêu chí và các bước cần thiết, để giúp kỹ sư và nhà quản lý lựa chọn khởi động mềm Siemens chính xác nhất.

Giới thiệu khởi động mềm Siemens là gì?

Khởi động mềm Siemens (Siemens SIRIUS Soft Starter) là một thiết bị điện tử công suất được sản xuất bởi Siemens, được thiết kế chuyên dụng để điều khiển quá trình khởi động và dừng của động cơ điện xoay chiều (AC) ba pha.

Chức năng cốt lõi của nó không phải là điều khiển tốc độ (như biến tần), mà là kiểm soát điện áp đầu ra cấp cho động cơ. Thay vì đóng điện đột ngột 100% như contactor, khởi động mềm sử dụng các linh kiện bán dẫn công suất gọi là Thyristor (hay SCR). Bằng phương pháp điều khiển góc pha, thiết bị sẽ từ từ nâng điện áp cấp cho động cơ từ một mức điện áp mồi ban đầu (ví dụ 30% điện áp định mức) lên đến điện áp lưới đầy đủ (100%) trong một khoảng thời gian (gọi là thời gian tăng tốc) do người dùng cài đặt.

Quá trình tăng điện áp một cách từ từ này giúp mô-men xoắn của động cơ được tăng lên êm ái, kéo theo dòng điện khởi động được giới hạn ở một mức an toàn (thường chỉ 2-4 lần dòng định mức). Tương tự, khi dừng, nó thực hiện quá trình dừng mềm (soft stop) bằng cách giảm dần điện áp về không, loại bỏ các cú sốc cơ khí khi dừng đột ngột. Các dòng khởi động mềm hiện đại của Siemens còn tích hợp sẵn contactor bypass (tiếp điểm rẽ mạch) bên trong, giúp tối ưu hiệu suất và tăng độ bền cho thiết bị.

Xem thêm: Tổng quan về khởi động mềm Siemens chi tiết nhất

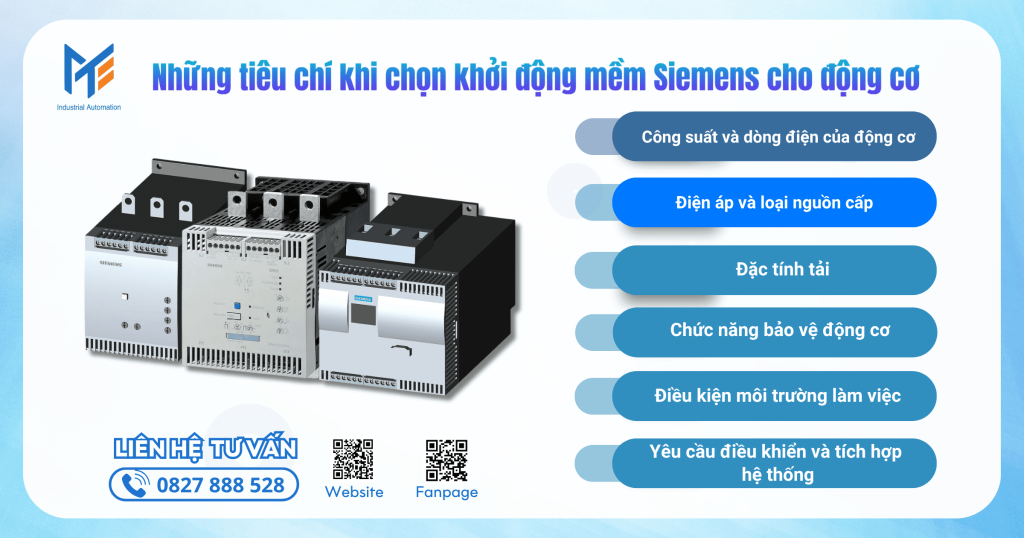

Những tiêu chí khi chọn khởi động mềm Siemens cho động cơ

Việc lựa chọn một bộ khởi động mềm không chỉ dựa vào công suất động cơ. Để chọn đúng, kỹ sư cần phân tích kỹ lưỡng 7 tiêu chí kỹ thuật cốt lõi sau:

Công suất và dòng điện của động cơ

Đây là thông số tham khảo đầu tiên và cơ bản nhất. Kỹ sư phải luôn kiểm tra nhãn (nameplate) của động cơ. Mặc dù công suất (kW hoặc HP) là thông số dễ thấy, nhưng thông số quan trọng nhất mà khởi động mềm quan tâm là dòng điện định mức (Full Load Amps – FLA). Phải luôn chọn một bộ khởi động mềm có dòng định mức đầu ra lớn hơn hoặc bằng dòng định mức của động cơ. Trong nhiều trường hợp (động cơ tua chậm, động cơ cũ hiệu suất thấp), một động cơ 11kW có thể có dòng định mức cao hơn một động cơ 11kW hiệu suất cao, do đó việc chọn thiết bị theo dòng điện luôn an toàn hơn chọn theo công suất.

Điện áp và loại nguồn cấp

Thiết bị khởi động mềm phải tương thích tuyệt đối với lưới điện của nhà máy.

• Điện áp làm việc: Phổ biến nhất tại Việt Nam là lưới điện 3 pha 380V (dải 380-415V). Một số nhà máy theo chuẩn Nhật Bản, Đài Loan có thể dùng lưới 3 pha 220V. Các model của Siemens được mã hóa rõ ràng để phân biệt (ví dụ, các model 3RW…-….4 thường dùng cho 380V, 3RW…-….2 thường dùng cho 220V).
• Điện áp điều khiển (Control Voltage): Đây là điện áp dùng để cấp nguồn cho bo mạch điều khiển của khởi động mềm. Phổ biến là 24VDC (kết nối với PLC), 24VAC/DC, hoặc 110-230VAC (dùng cho các tủ điều khiển truyền thống).

Đặc tính tải

Đây là tiêu chí kỹ thuật quan trọng nhất, quyết định đến việc chọn dòng sản phẩm và cấp bảo vệ. Các loại tải được chia thành hai nhóm chính:

1. Tải mô-men biến thiên (Variable Torque – VT):
   • Ví dụ: Bơm ly tâm, quạt thông gió, quạt HVAC.
   • Đặc điểm: Mô-men xoắn (lực cản) tăng theo bình phương của tốc độ. Chúng khởi động rất nhẹ nhàng (quán tính thấp).
   • Yêu cầu: Chỉ cần một bộ khởi động mềm tiêu chuẩn (ví dụ: Class 10) với phương pháp khởi động ramp điện áp cơ bản.
2. Tải mô-men không đổi (Constant Torque – CT) / Tải nặng:
   • Ví dụ: Băng tải, máy nén khí, máy trộn, máy ép nhựa, máy nghiền.
   • Đặc điểm: Mô-men xoắn yêu cầu là gần như không đổi ở mọi tốc độ. Chúng đòi hỏi mô-men khởi động lớn, quán tính cao và thời gian khởi động dài hơn.
   • Yêu cầu: Cần bộ khởi động mềm cấp độ tải nặng (Heavy Duty) (ví dụ: Class 20, Class 30), có khả năng chịu quá tải cao trong thời gian dài và các thuật toán điều khiển tiên tiến hơn (như điều khiển 3 pha, điều khiển mô-men).

Chức năng bảo vệ động cơ

Các bộ khởi động mềm Siemens hiện đại không chỉ là thiết bị khởi động, chúng còn là một bộ bảo vệ động cơ toàn diện.

• Bảo vệ quá tải (Overload): Hầu hết các dòng (trừ 3RW30 cơ bản) đều tích hợp sẵn bảo vệ quá tải điện tử, có thể điều chỉnh được các cấp bảo vệ (ví dụ: Class 10, 15, 20) để phù hợp với đặc tính tải. Tính năng này thay thế hoàn toàn rơ le nhiệt cơ học, giúp tiết kiệm chi phí và không gian tủ điện.
• Bảo vệ khác: Cần kiểm tra xem thiết bị có tích hợp các chức năng bảo vệ cần thiết khác không, chẳng hạn như bảo vệ mất pha, mất cân bằng pha, kẹt rô-to, thấp dòng (bảo vệ bơm chạy khô) và ngõ vào cho cảm biến nhiệt (PTC) gắn trong động cơ.

Điều kiện môi trường làm việc

Môi trường nhà máy ảnh hưởng trực tiếp đến tuổi thọ của thiết bị điện tử.

• Nhiệt độ môi trường: Hầu hết khởi động mềm Siemens được thiết kế để hoạt động tối ưu ở nhiệt độ lên đến 50°C mà không cần giảm định mức (derating), đây là một ưu điểm lớn so với nhiều hãng khác (thường chỉ 40°C). Nếu nhiệt độ trong tủ điện cao hơn, cần lắp quạt thông gió, điều hòa cho tủ, hoặc phải chọn thiết bị có công suất lớn hơn (giảm định mức).
• Độ ẩm và Bụi bẩn: Khởi động mềm tiêu chuẩn có cấp bảo vệ IP20, nghĩa là chúng bắt buộc phải được lắp đặt bên trong tủ điện sạch, khô. Nếu lắp đặt ở môi trường bụi bẩn, ẩm ướt (nhà máy gỗ, dệt, thủy sản), tủ điện phải đạt chuẩn IP54 trở lên và có hệ thống quạt hút/bộ lọc bụi.

Yêu cầu điều khiển và tích hợp hệ thống

Cần xác định cách thức biến tần sẽ được điều khiển và giám sát:

• Điều khiển tại chỗ (Local): Chỉ cần các ngõ vào/ra (I/O) cơ bản. Ví dụ: cần tín hiệu số (Digital Input – DI) để nhận lệnh Chạy/Dừng, và ngõ ra Relay để báo lỗi hoặc báo trạng thái đang chạy.
• Tích hợp hệ thống (Remote): Thiết bị có cần kết nối với PLC hoặc HMI, SCADA không? Nếu có, chuẩn giao tiếp là gì? Hầu hết các dòng Siemens đều hỗ trợ RS485 (Modbus RTU) (tích hợp hoặc tùy chọn). Các dòng cao cấp (3RW52, 3RW55) hỗ trợ các module truyền thông cắm rời cho các chuẩn cao hơn như PROFINET, PROFIBUS, EtherNet/IP, cho phép giám sát dữ liệu vận hành chi tiết.

Xem thêm: Lợi ích của khởi động mềm Siemens trong hệ thống công nghiệp

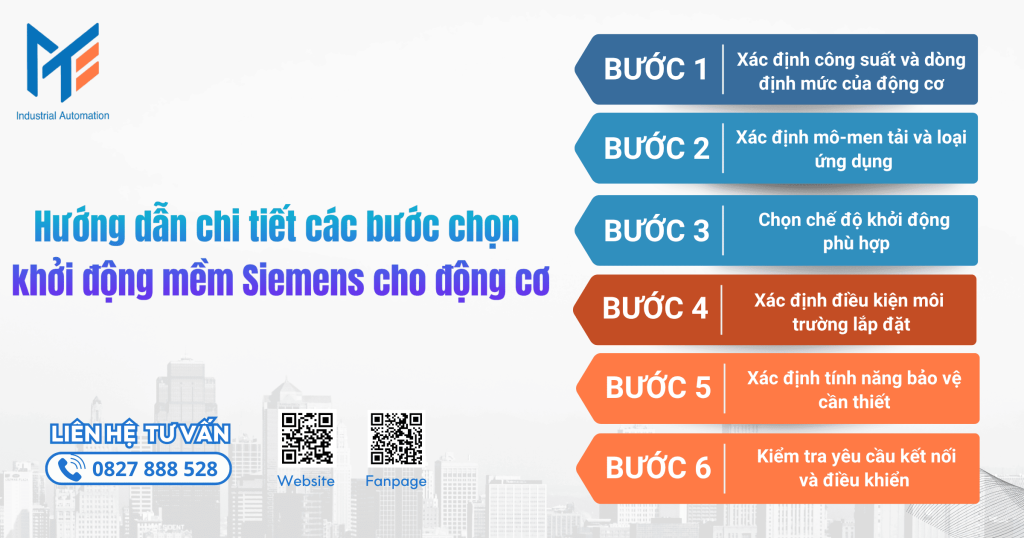

Hướng dẫn chi tiết các bước chọn khởi động mềm Siemens cho động cơ

Dựa trên các tiêu chí trên, quy trình 6 bước sau đây sẽ giúp bạn hệ thống hóa việc lựa chọn và tìm ra mã biến tần chính xác.

Bước 1: Xác định công suất và dòng định mức của động cơ

Đây là bước đầu tiên và không thể thiếu. Kỹ sư phải đến vị trí lắp đặt, mở nắp hộp đấu dây của động cơ và đọc nhãn (nameplate) của động cơ. Các thông số bắt buộc phải ghi lại là:

• Công suất (kW hoặc HP): Ví dụ: 37 kW.
• Điện áp định mức (Voltage): Ví dụ: 380-415V.
• Dòng điện định mức (Full Load Amps – FLA): Ví dụ: 70A. Đây là thông số quan trọng nhất để lựa chọn.
• Tần số định mức: 50Hz (Việt Nam).

Bước 2: Xác định mô-men tải và loại ứng dụng

Phân tích cỗ máy mà động cơ đang kéo. Đây là bước quyết định đến việc chọn dòng (series) và cấp quá tải (Class).

• Tải nhẹ (Bơm ly tâm, Quạt thông gió): Quán tính thấp, mô-men khởi động thấp. Đây là ứng dụng “Tiêu chuẩn”. Cần thời gian khởi động ngắn (ví dụ 5-10 giây). Có thể chọn các dòng cơ bản (như 3RW30, 3RW40, 3RW50) với Class 10.
• Tải nặng (Băng tải dài, Máy nén khí, Máy trộn, Máy nghiền): Quán tính cao, mô-men khởi động lớn, cần thời gian khởi động dài (ví dụ 20-30 giây). Đây là ứng dụng “Tải nặng”. Cần chọn các dòng cao cấp hơn (như 3RW52, 3RW44) và cài đặt cấp bảo vệ Class 20 hoặc Class 30.
• Ứng dụng đặc biệt (Bơm): Có yêu cầu dừng mềm chuyên dụng để chống búa nước không? Nếu có, cần chọn các dòng cao cấp (như 3RW44, 3RW55) có chức năng dừng bơm thông minh.

Bước 3: Chọn chế độ khởi động phù hợp

Dựa trên loại tải, xác định phương pháp điều khiển cần thiết:

• Khởi động Ramp điện áp (Voltage Ramp): Phương pháp cơ bản nhất. Điện áp tăng tuyến tính từ mức ban đầu lên 100%. Phù hợp cho hầu hết các tải tiêu chuẩn, tải nhẹ như bơm, quạt. Các dòng 3RW30, 3RW40, 3RW50 đều hỗ trợ tốt.
• Khởi động Giới hạn Dòng điện (Current Limit): Cài đặt một mức dòng điện tối đa (ví dụ 300% FLA). Khởi động mềm sẽ điều chỉnh điện áp để đảm bảo dòng điện không bao giờ vượt qua ngưỡng này. Rất hữu ích cho các hệ thống có lưới điện yếu.
• Điều khiển Mô-men xoắn (Torque Control): Phương pháp cao cấp nhất (có trên 3RW44, 3RW55). Thiết bị sẽ chủ động điều khiển mô-men xoắn thay vì điện áp, giúp quá trình tăng tốc mượt mà và tuyến tính nhất, ngay cả khi tải thay đổi. Bắt buộc cho các tải rất nặng và quán tính lớn.

Bước 4: Xác định điều kiện môi trường lắp đặt

Đánh giá vị trí sẽ đặt tủ điện chứa khởi động mềm:

• Môi trường tiêu chuẩn (Phòng điện sạch, mát < 50°C): Sử dụng khởi động mềm IP20 tiêu chuẩn lắp trong tủ thông gió.
• Môi trường nóng (> 50°C): Cần lắp điều hòa cho tủ điện hoặc phải giảm định mức (derating) của khởi động mềm (tức là chọn model có dòng định mức cao hơn yêu cầu thực tế).
• Môi trường bụi bẩn, ẩm ướt: Bắt buộc phải lắp khởi động mềm trong tủ điện kín, đạt chuẩn IP54 trở lên. Cần đảm bảo tủ có hệ thống quạt hút và bộ lọc bụi hiệu quả để làm mát.

Bước 5: Xác định tính năng bảo vệ cần thiết

• Yêu cầu cơ bản: Chỉ cần khởi động mềm, bảo vệ quá tải sẽ dùng rơ le nhiệt hoặc MPCB rời. -> Có thể chọn dòng 3RW30 (để tiết kiệm chi phí).
• Yêu cầu tích hợp: Cần khởi động mềm tích hợp sẵn bảo vệ quá tải điện tử, bảo vệ mất pha. -> Chọn dòng 3RW40 hoặc 3RW50 trở lên.
• Yêu cầu an toàn máy móc: Cần chức năng dừng khẩn cấp đạt chuẩn an toàn? -> Chọn các dòng có STO (Safe Torque Off) tích hợp.

Bước 6: Kiểm tra yêu cầu kết nối và điều khiển

Làm rõ cách thức vận hành hệ thống:

1. Điều khiển đơn giản (Chạy/Dừng tại chỗ): Hầu hết các dòng đều đáp ứng.
2. Điều khiển tốc độ rùa (Creep Speed): Cần cho một số ứng dụng định vị băng tải. Cần các dòng cao cấp như 3RW44, 3RW52.
3. Tích hợp hệ thống: Cần kết nối với PLC/HMI trung tâm?
   • Giải pháp tiết kiệm: Sử dụng RS485 (Modbus RTU).
   • Giải pháp cao cấp (Đồng bộ, Tốc độ cao): Sử dụng PROFINET hoặc PROFIBUS.
   • Dựa trên yêu cầu này để chọn các dòng (như 3RW52, 3RW44) và các module truyền thông đi kèm.

Xem thêm: Ứng dụng khởi động mềm Siemens trong sản xuất

Mua khởi động mềm Siemens uy tín chính hãng ở đâu?

Để đảm bảo chất lượng và hiệu suất, việc mua khởi động mềm Siemens chính hãng là yếu tố quan trọng. CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG tự hào Đại lý uy tín của Siemens tại Việt Nam, cung cấp đầy đủ CO, CQ, giá cả cạnh tranh và dịch vụ hỗ trợ kỹ thuật từ đội ngũ kỹ sư hơn 10 năm kinh nghiệm.

Lời kết

Việc lựa chọn khởi động mềm Siemens cho một hệ thống công nghiệp là một quy trình kỹ thuật đòi hỏi sự phân tích cẩn thận. Nó không chỉ đơn giản là chọn đúng công suất, mà là chọn đúng loại khởi động mềm cho đúng loại tải. Bằng cách thực hiện theo quy trình 6 bước trên – từ việc phân tích thông số động cơ, xác định loại tải, đến việc xem xét môi trường và yêu cầu điều khiển – các kỹ sư có thể tự tin chọn được giải pháp tối ưu. Một khởi động mềm được chọn đúng không chỉ giúp hệ thống vận hành mượt mà, mà còn mang lại lợi ích lâu dài về tiết kiệm năng lượng, giảm bảo trì và tăng cường độ an toàn cho nhà máy.

---
