Hướng dẫn chọn màn hình HMI Mitsubishi trong hệ thống sản xuất công nghiệp

Trong thiết kế hệ thống điều khiển tự động hóa, việc lựa chọn thiết bị không chỉ đơn thuần là mua một sản phẩm có thể chạy được, mà là tìm ra giải pháp tối ưu nhất về kỹ thuật và chi phí cho bài toán cụ thể. Màn hình HMI đóng vai trò là cầu nối thị giác và thao tác giữa người vận hành và dây chuyền sản xuất. Một lựa chọn HMI sai lầm, dù là chọn cấu hình quá thấp không đáp ứng được nhu cầu hiển thị, hay chọn cấu hình quá cao gây lãng phí ngân sách đều ảnh hưởng trực tiếp đến hiệu quả đầu tư và khả năng vận hành lâu dài.

Đối với thương hiệu Mitsubishi Electric, dải sản phẩm màn hình HMI Mitsubishi vô cùng phong phú, từ các dòng đơn giản (Simple) đến các dòng cao cấp (High Performance). Điều này mang lại sự linh hoạt nhưng cũng tạo ra ma trận lựa chọn phức tạp cho các kỹ sư thiết kế và bộ phận mua hàng. Bài viết này sẽ đóng vai trò là một cẩm nang hướng dẫn chi tiết, phân tích từng khía cạnh kỹ thuật để giúp bạn đưa ra quyết định chọn mua màn hình HMI Mitsubishi chính xác nhất cho hệ thống sản xuất của mình.

Màn hình HMI Mitsubishi là gì?

Trong ngữ cảnh của việc lựa chọn thiết bị, chúng ta cần hiểu Màn hình HMI Mitsubishi (Graphic Operation Terminal – GOT) dưới góc độ là một thành phần tích hợp hệ thống. Đây là thiết bị phần cứng chuyên dụng được trang bị màn hình cảm ứng (hoặc phím bấm), chạy trên nền tảng phần mềm độc quyền của Mitsubishi, có nhiệm vụ giao tiếp dữ liệu liên tục với các bộ điều khiển (PLC, Servo, Biến tần) thông qua các giao thức truyền thông công nghiệp.

Khác với màn hình máy tính thông thường HMI Mitsubishi được thiết kế để chịu đựng các điều kiện khắc nghiệt của nhà máy (rung động, nhiễu điện, bụi bẩn) và cung cấp các công cụ đặc thù cho sản xuất như: vẽ biểu đồ thời gian thực, quản lý công thức sản xuất, báo động lỗi và bảo mật người dùng. Việc chọn HMI chính là chọn một công cụ để hiện thực hóa các thuật toán điều khiển bên trong PLC ra bên ngoài cho con người tương tác.

Xem thêm: Tổng quan về màn hình HMI Mitsubsihi

Những tiêu chí khi chọn màn hình HMI Mitsubishi cho hệ thống sản xuất công nghiệp

Để đảm bảo HMI hoạt động hiệu quả và bền bỉ, kỹ sư cần đánh giá dựa trên 6 tiêu chí cốt lõi sau đây. Mỗi tiêu chí đều ảnh hưởng trực tiếp đến trải nghiệm vận hành và khả năng mở rộng sau này.

Kích thước màn hình phù hợp không gian và thao tác

Kích thước màn hình (tính bằng inch đường chéo) là yếu tố đầu tiên và dễ nhận thấy nhất, nhưng cũng dễ chọn sai nhất.

• Yếu tố không gian lắp đặt: Bạn cần đo đạc chính xác kích thước mặt tủ điện hoặc cánh tay đòn (swing arm) nơi sẽ gắn màn hình. Một màn hình quá lớn có thể không vừa với tủ điều khiển nhỏ gọn của các máy đơn lẻ.
• Mật độ thông tin: Quan trọng hơn kích thước vật lý là lượng thông tin cần hiển thị. Nếu một quy trình công nghệ phức tạp (ví dụ: sơ đồ P&ID của một trạm trộn) bị nhồi nhét vào một màn hình 7 inch, các nút bấm và thông số sẽ trở nên quá nhỏ, khiến người vận hành dễ bấm nhầm hoặc khó quan sát. Ngược lại, một máy dập đơn giản chỉ có 3 nút Start/Stop/Reset thì không cần đến màn hình 15 inch.
• Khoảng cách quan sát: Nếu người vận hành đứng xa màn hình (trên 2 mét), cần chọn kích thước lớn (12-15 inch) để các thông số hiển thị đủ to và rõ ràng.

Độ phân giải và công nghệ hiển thị

Độ phân giải (Resolution) quyết định độ sắc nét của hình ảnh đồ họa.

• Độ phân giải: Các dòng GOT2000 cao cấp hỗ trợ độ phân giải lên đến Full HD hoặc XGA, trong khi dòng GS (Simple) thường dừng ở mức WVGA hoặc VGA. Độ phân giải cao cho phép hiển thị các chi tiết máy móc, biểu đồ trend (xu hướng) mượt mà hơn, không bị vỡ hạt (pixelated).
• Màu sắc và góc nhìn: Trong môi trường nhà máy với ánh sáng mạnh hoặc đèn cao áp, cần chọn các màn hình có độ sáng cao (cd/m2) và góc nhìn rộng (TFT LCD). Các dòng cũ hoặc giá rẻ (STN) thường bị lóa hoặc biến đổi màu sắc khi nhìn nghiêng, gây khó khăn cho người giám sát đi ngang qua dây chuyền.

Khả năng kết nối với PLC và thiết bị ngoại vi

Đây là tiêu chí kỹ thuật quan trọng nhất quyết định tính khả thi của hệ thống.

• Cổng kết nối vật lý: Bạn cần xác định PLC đang dùng hỗ trợ cổng gì?
  • Nếu dùng PLC dòng FX đời cũ (FX1N, FX2N): Bắt buộc HMI phải có cổng RS-422 (tròn 8 chân hoặc terminal).
  • Nếu dùng PLC dòng Q/L hoặc FX3U/FX5U có module mở rộng: Có thể dùng RS-485 hoặc RS-232.
  • Nếu dùng PLC đời mới (iQ-F, iQ-R) hoặc các hệ thống cần tốc độ cao: Bắt buộc chọn HMI có cổng Ethernet (RJ45).
• Số lượng thiết bị kết nối: Một màn hình HMI có cần kết nối với nhiều PLC cùng lúc không (Multi-channel)? Dòng cao cấp (GT27/GT25) hỗ trợ kết nối đồng thời 4 kênh thiết bị khác nhau, trong khi dòng cơ bản (GS) thường hạn chế ở 1 hoặc 2 kênh.

Khả năng lưu trữ và xử lý dữ liệu

Trong thời đại dữ liệu hóa, HMI không chỉ hiển thị mà còn phải ghi lại dữ liệu.

• Bộ nhớ người dùng (User Memory): Dùng để chứa dự án thiết kế (các trang màn hình, hình ảnh). Nếu giao diện của bạn sử dụng nhiều hình ảnh thực tế (ảnh chụp máy móc) thay vì hình vẽ vector, bộ nhớ sẽ đầy rất nhanh. Dòng GT27 có bộ nhớ lớn (57MB trở lên) phù hợp cho các dự án đồ họa nặng.
• Logging và Recipe: Nếu yêu cầu hệ thống phải lưu lại lịch sử nhiệt độ trong vòng 1 năm, hoặc lưu 1000 công thức sản phẩm, bạn cần chọn HMI hỗ trợ thẻ nhớ SD dung lượng lớn và có khả năng xử lý việc ghi/đọc dữ liệu liên tục mà không làm chậm thao tác cảm ứng.

Mức độ chịu môi trường

Môi trường lắp đặt quyết định tuổi thọ thiết bị.

• Chuẩn IP (Ingress Protection): Mặt trước của HMI Mitsubishi thường đạt chuẩn IP65 hoặc IP67 (chống bụi và nước phun). Tuy nhiên, nếu lắp đặt trong ngành thực phẩm (thường xuyên rửa nước áp lực cao) hoặc ngành gia công cơ khí (có dầu cắt gọt, mạt sắt), bạn cần chọn các dòng đặc biệt có lớp phủ bảo vệ bo mạch (Conformal coating) và mặt nạ chống dầu (Oil-proof).
• Nhiệt độ: HMI tiêu chuẩn hoạt động tốt ở 0-55°C. Nếu lắp đặt ngoài trời hoặc gần lò nung, cần chọn dòng Rugged hoặc dòng dải nhiệt rộng (Wide temperature range).

Khả năng mở rộng và tương thích phần mềm

• Tính năng Multimedia: Máy có cần phát video hướng dẫn vận hành hoặc âm thanh cảnh báo không? Chỉ có dòng GT27 mới hỗ trợ đầy đủ các tính năng đa phương tiện này.
• Truy cập từ xa: Nếu nhà máy yêu cầu giám sát qua điện thoại (VNC/GOT Mobile), cần chọn dòng có hỗ trợ Web Server và License đi kèm.

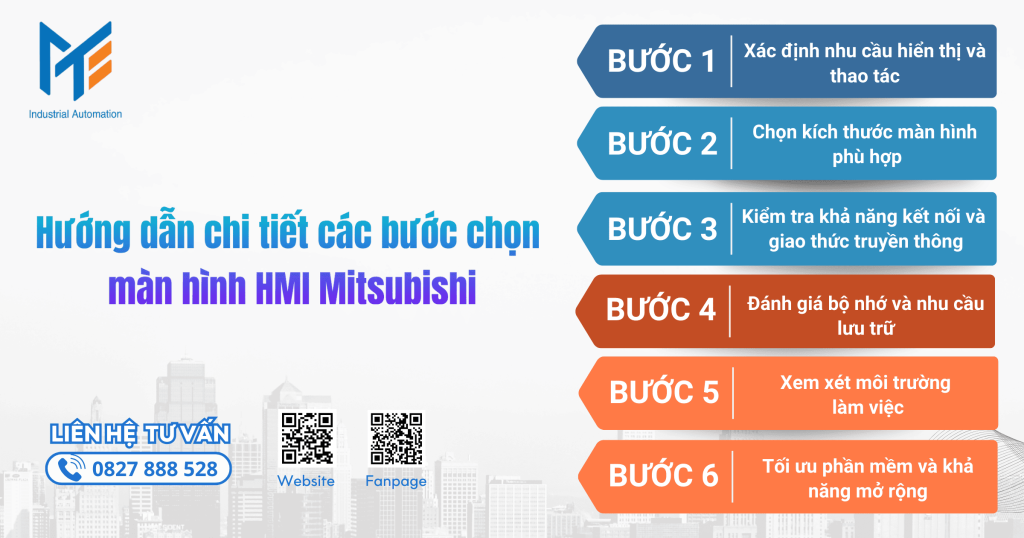

Hướng dẫn chi tiết các bước chọn màn hình HMI Mitsubishi

Để tránh việc mua nhầm thiết bị không tương thích hoặc lãng phí, hãy tuân thủ quy trình 6 bước chọn lọc kỹ thuật dưới đây:

Bước 1: Xác định nhu cầu hiển thị và thao tác

Hãy bắt đầu bằng câu hỏi: Người vận hành cần làm gì trên màn hình này?

• Trường hợp 1 (Cơ bản): Chỉ cần nút Bật/Tắt, nhập vài thông số tốc độ, thời gian và xem báo lỗi đơn giản. -> Nhu cầu: Dòng cơ bản (Simple Series – GS), kích thước nhỏ.
• Trường hợp 2 (Trung bình): Cần hiển thị sơ đồ nguyên lý hệ thống, biểu đồ nhiệt độ theo thời gian thực, quản lý khoảng 50 công thức sản phẩm. -> Nhu cầu: Dòng tiêu chuẩn (GT23), kích thước trung bình.
• Trường hợp 3 (Cao cấp): Cần đồ họa 3D đẹp mắt, video hướng dẫn sửa chữa, lưu trữ dữ liệu lớn vào database, truy cập từ xa, phân quyền bảo mật vân tay/thẻ từ. -> Nhu cầu: Dòng hiệu suất cao (GT27/GT25).

Bước 2: Chọn kích thước màn hình phù hợp

Dựa trên bản vẽ thiết kế tủ điện và lượng thông tin xác định ở Bước 1:

• 4.3 inch – 5.7 inch: Dùng cho các máy đơn lẻ nhỏ gọn, không gian chật hẹp (ví dụ: máy dán nhãn, máy đóng nắp).
• 7 inch – 8.4 inch: Kích thước phổ biến nhất, cân bằng giữa khả năng hiển thị và giá thành. Phù hợp cho hầu hết các dây chuyền sản xuất vừa và nhỏ.
• 10.4 inch – 12.1 inch: Dùng cho các hệ thống phức tạp hơn, cần hiển thị nhiều thông số cùng lúc mà không cần chuyển trang (ví dụ: trạm trộn bê tông, dây chuyền lắp ráp).
• 15 inch trở lên: Dùng làm màn hình giám sát tổng thể (Master HMI) cho cả một khu vực nhà xưởng.

Bước 3: Kiểm tra khả năng kết nối và giao thức truyền thông

Đây là bước kỹ thuật quan trọng nhất để đảm bảo tính tương thích hệ thống (System Compatibility).

• Xác định thiết bị đích: Bạn sẽ kết nối HMI với PLC nào? (Ví dụ: Mitsubishi FX5U-32MT/ES).
• Kiểm tra cổng trống: Trên PLC đó, cổng nào còn trống? Nếu cổng Ethernet đã dùng để kết nối SCADA, cổng RS485 dùng cho biến tần, thì bạn phải chọn HMI kết nối vào cổng nào còn lại hoặc mua thêm module mở rộng cho PLC.
• Chọn dòng HMI có cổng tương ứng:
  • Nếu cần kết nối Ethernet: Chọn các mã có đuôi hỗ trợ Ethernet (Hầu hết dòng GS và GT2000 đều có).
  • Nếu cần kết nối RS-422 (cổng tròn PLC cũ): Chọn dòng có cổng DB9 và mua cáp chuyển đổi chuyên dụng (như GT01-C30R4-8P).
  • Nếu cần kết nối với PLC hãng khác (Siemens S7-1200): Bắt buộc chọn dòng có cổng Ethernet hỗ trợ driver PROFINET hoặc ISO on TCP.

Bước 4: Đánh giá bộ nhớ và nhu cầu lưu trữ

Dựa trên yêu cầu về quản lý dữ liệu sản xuất:

• Nếu chỉ điều khiển chạy dừng: Bộ nhớ mặc định của dòng GS (9MB) là đủ.
• Nếu cần lưu lịch sử lỗi (Alarm History) trong 3 tháng và biểu đồ nhiệt độ (Trend) chi tiết: Cần chọn dòng GT2000 có hỗ trợ gắn thẻ nhớ SD hoặc USB. Hãy kiểm tra xem mã HMI đó có khe cắm SD hay không (một số dòng giá rẻ lược bỏ khe này).
• Tính toán dung lượng: Dữ liệu logging thường tốn nhiều bộ nhớ. Hãy đảm bảo chọn thẻ nhớ SD công nghiệp của Mitsubishi để đảm bảo độ bền ghi/xóa.

Bước 5: Xem xét môi trường làm việc

Khảo sát vị trí sẽ lắp đặt màn hình:

• Khu vực nhiều bụi dẫn điện (than, xi măng): Cần dán thêm tấm phim bảo vệ màn hình và chọn dòng có bo mạch phủ keo.
• Khu vực thực phẩm/Y tế: Chọn dòng HMI có mặt trước phẳng hoàn toàn (không có gờ) để dễ lau chùi, không bám vi khuẩn (như dòng GT25 Open Frame hoặc dòng chuyên dụng).
• Khu vực có rung động mạnh (máy đột dập): Cần gia cố vị trí lắp đặt và chọn các dòng HMI có kết cấu vỏ kim loại hoặc nhựa chịu lực cao.

Bước 6: Tối ưu phần mềm và khả năng mở rộng

Cuối cùng, hãy nghĩ đến tương lai 3-5 năm tới.

• Liệu nhà máy có nâng cấp thêm robot hay camera không? Nếu có, hãy chọn dòng GT27/GT25 có khả năng kết nối đa phương tiện và cổng mạng LAN thứ 2 để tách biệt mạng điều khiển và mạng thông tin.
• Phần mềm thiết kế: Đảm bảo bạn sở hữu bản quyền phần mềm GT Designer3 phù hợp. Các dòng HMI mới nhất thường yêu cầu phiên bản phần mềm cập nhật mới nhất để nạp chương trình.

Xem thêm: Ứng dụng màn hình HMI Mitsubishi trong hệ thống sản xuất

Mua màn hình HMI Mitsubishi uy tín chính hãng ở đâu?

Trong thị trường thiết bị tự động hóa tại Việt Nam, việc tìm kiếm một nhà cung cấp không chỉ bán sản phẩm mà còn có khả năng tư vấn kỹ thuật chính xác như quy trình trên là rất quan trọng. Các sản phẩm trôi nổi, không rõ nguồn gốc thường tiềm ẩn rủi ro về phần mềm (không tương thích phiên bản), phần cứng (màn hình cảm ứng kém nhạy) và không có bảo hành chính hãng.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) tự hào là địa chỉ tin cậy hàng đầu cho các giải pháp HMI Mitsubishi.

Lợi thế khi chọn giải pháp HMI tại MTEE:

1. Tư vấn kỹ thuật chuyên nghiệp: Chúng tôi không chỉ bán mã hàng bạn yêu cầu. Đội ngũ kỹ sư của MTEE sẽ đặt câu hỏi để hiểu rõ hệ thống của bạn (PLC gì? Ứng dụng gì?), từ đó tư vấn mã sản phẩm tối ưu nhất, tránh trường hợp mua về không kết nối được hoặc lãng phí tính năng.
2. Hàng chính hãng, CO/CQ đầy đủ: Cam kết 100% sản phẩm mới, nguyên seal, nhập khẩu chính ngạch. Điều này đặc biệt quan trọng với các nhà máy FDI yêu cầu hồ sơ nghiệm thu khắt khe.
3. Kho hàng sẵn có các dòng phổ thông: Các mã phổ biến như như GS2107, GS2110, GT2308, GT2310 luôn có sẵn để phục vụ nhu cầu thay thế nóng (hot swap) khi máy móc gặp sự cố.
4. Hỗ trợ chuyển đổi (Conversion): Nếu bạn đang dùng dòng GOT1000 cũ (như GT1050, GT1155) đã hư hỏng, MTEE hỗ trợ tư vấn mã thay thế tương đương của dòng GOT2000 và hỗ trợ kỹ thuật để convert chương trình cũ sang màn hình mới.
5. Dịch vụ sau bán hàng: Hỗ trợ cài đặt phần mềm, hướng dẫn đấu nối và bảo hành 12 tháng theo tiêu chuẩn hãng.

Lời kết

Việc chọn đúng màn hình HMI Mitsubishi không phải là một canh bạc, mà là một quy trình khoa học dựa trên sự hiểu biết về hệ thống và các thông số kỹ thuật. Một chiếc màn hình HMI phù hợp sẽ là người trợ lý đắc lực, giúp người vận hành kiểm soát dây chuyền một cách dễ dàng, giúp kỹ sư bảo trì chẩn đoán lỗi nhanh chóng và giúp người quản lý có được dữ liệu sản xuất chính xác.

---
