Hướng dẫn chọn MCB phù hợp với nhu cầu

Giới thiệu về MCB và vai trò trong hệ thống điện

MCB (Miniature Circuit Breaker) là thiết bị đóng cắt tự động dạng tép, được thiết kế để bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch hay sụt áp. Với vai trò quan trọng trong các ứng dụng dân dụng và công nghiệp, việc chọn MCB phù hợp không chỉ đảm bảo an toàn mà còn tối ưu hóa hiệu suất vận hành. Đặc biệt tại Việt Nam, nơi hệ thống điện công nghiệp ngày càng phát triển, nhu cầu sử dụng MCB chất lượng cao đang trở thành ưu tiên hàng đầu cho các kỹ sư và kỹ thuật viên.

Bài viết này cung cấp hướng dẫn chi tiết về cách chọn MCB phù hợp với nhu cầu, từ việc xác định thông số kỹ thuật đến các tiêu chí quan trọng. Với hơn 15 năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, chúng tôi sẽ chia sẻ các bước thực hiện cụ thể, mẹo thực tiễn và bảng khắc phục sự cố để hỗ trợ bạn tối đa.

---

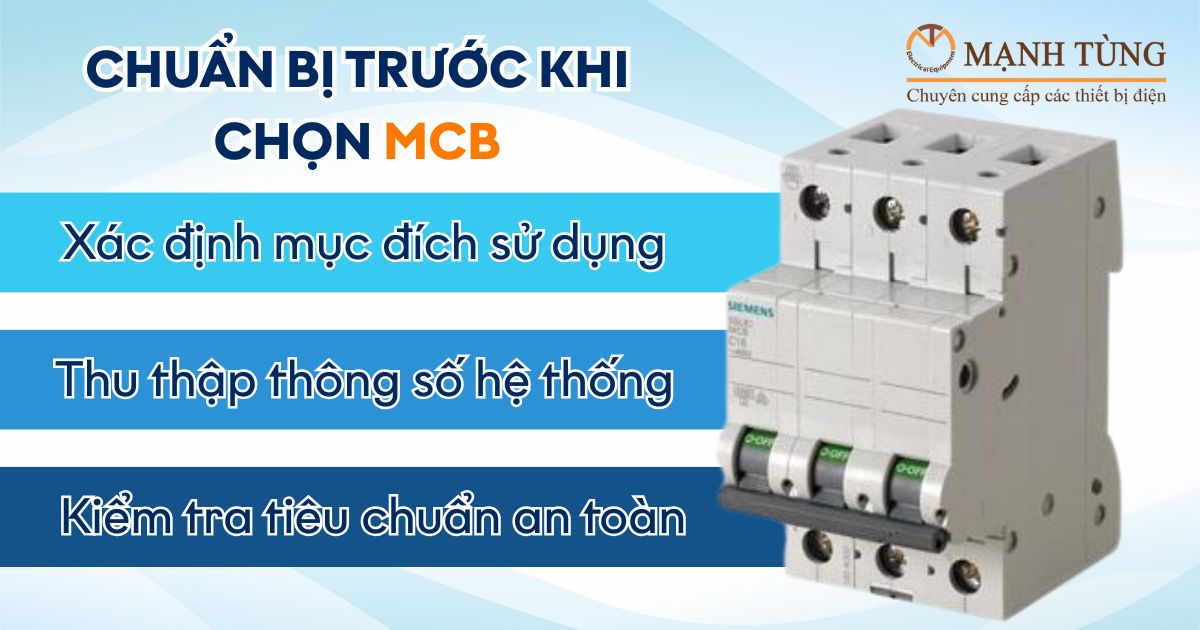

Chuẩn bị trước khi chọn MCB

Trước khi bắt tay vào quá trình chọn MCB, bạn cần thu thập đầy đủ thông tin về hệ thống điện và yêu cầu kỹ thuật. Việc chuẩn bị kỹ lưỡng giúp đảm bảo MCB được lựa chọn đáp ứng đúng nhu cầu và phù hợp với điều kiện vận hành.

Xác định mục đích sử dụng

MCB được sử dụng trong nhiều ứng dụng, từ hệ thống điện gia đình đến các nhà máy công nghiệp. Bạn cần trả lời các câu hỏi sau:

• Hệ thống điện là 1 pha hay 3 pha?
• MCB dùng để bảo vệ thiết bị nào (động cơ, máy bơm, chiếu sáng)?
• Môi trường vận hành có đặc thù gì (độ ẩm cao, nhiệt độ khắc nghiệt)?

Ví dụ, trong nhà máy sản xuất tại Việt Nam, MCB bảo vệ động cơ công suất lớn cần có dòng định mức cao hơn so với MCB dùng cho hệ thống chiếu sáng văn phòng.

Thu thập thông số hệ thống

Hãy ghi lại các thông số quan trọng của hệ thống điện:

• Điện áp định mức (Un): Thông thường là 220V (1 pha) hoặc 380V (3 pha) tại Việt Nam.
• Dòng điện tải tối đa (IB): Tính toán dựa trên tổng công suất thiết bị.
• Dòng ngắn mạch tiềm năng (Isc): Xác định khả năng chịu đựng của hệ thống khi xảy ra sự cố.

Bạn có thể tham khảo tài liệu kỹ thuật từ các hãng như Siemens để tính toán chính xác các thông số này. Công thức cơ bản: IB = P / (U × cosφ), trong đó P là công suất, U là điện áp, cosφ là hệ số công suất (thường 0,8–0,95).

Kiểm tra tiêu chuẩn an toàn

MCB phải tuân thủ các tiêu chuẩn quốc tế như IEC 60898 (dân dụng) hoặc IEC 60947-2 (công nghiệp). Tại Việt Nam, các sản phẩm từ thương hiệu uy tín như Schneider, Siemens, hoặc LS thường đáp ứng tốt các yêu cầu này. Đảm bảo MCB có chứng nhận chất lượng (CO, CQ) để tránh hàng giả.

---

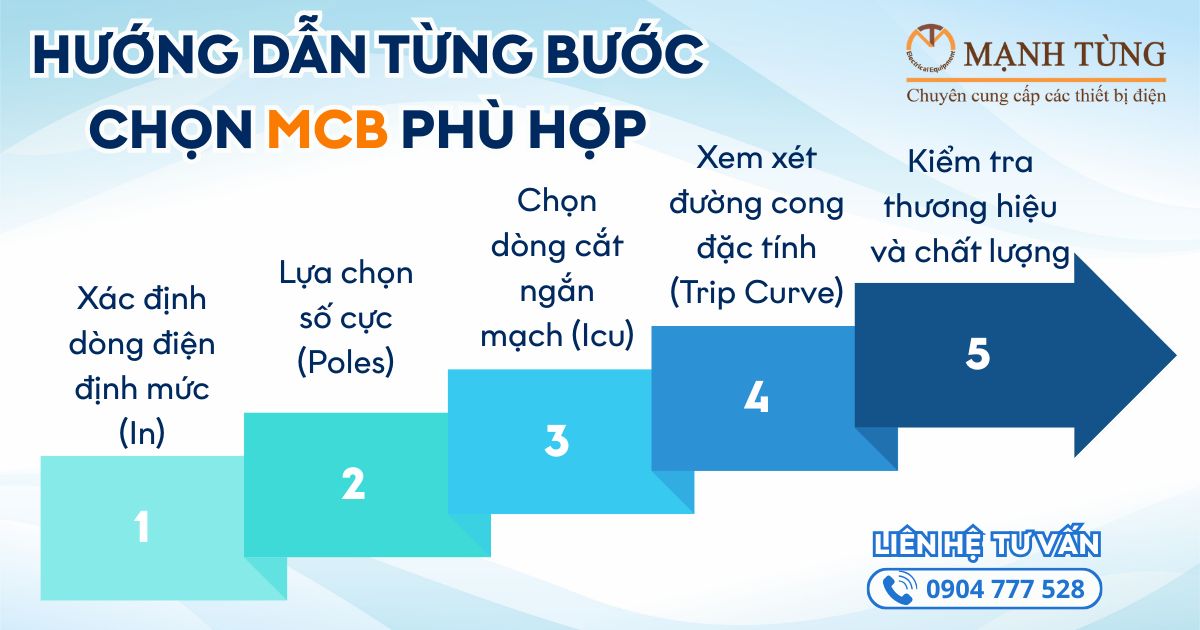

Hướng dẫn từng bước chọn MCB phù hợp

Dưới đây là quy trình 5 bước chi tiết để chọn MCB phù hợp, được thiết kế dành riêng cho các kỹ sư và kỹ thuật viên tại Việt Nam. Quy trình này không chỉ đảm bảo an toàn mà còn tối ưu hóa chi phí và hiệu quả vận hành.

Bước 1: Xác định dòng điện định mức (In)

Dòng điện định mức của MCB (In) phải lớn hơn hoặc bằng dòng điện tải tối đa (IB) nhưng nhỏ hơn dòng chịu tải của dây dẫn (Iz). Công thức lựa chọn: IB ≤ In ≤ Iz.

Ví dụ:

• Một hệ thống chiếu sáng văn phòng có công suất tổng 4kW, điện áp 220V, cosφ = 0,9.
• Tính IB: 4000 / (220 × 0,9) ≈ 20A.
• Chọn MCB có In ≥ 20A, ví dụ MCB 25A.

Lưu ý: Nên chọn In lớn hơn IB khoảng 125% để tránh MCB ngắt liên tục khi tải tăng đột biến.

Bước 2: Lựa chọn số cực (Poles)

MCB có các loại 1P, 2P, 3P hoặc 4P, tùy thuộc vào hệ thống điện:

• 1P: Dùng cho mạch 1 pha, bảo vệ dây pha (L).
• 2P: Bảo vệ cả pha và trung tính (N) trong hệ thống 1 pha.
• 3P: Dành cho hệ thống 3 pha không có trung tính.
• 4P: Bảo vệ 3 pha và trung tính, phù hợp với các mạch không cân bằng.

Trong các nhà máy tại Việt Nam, MCB 3P hoặc 4P thường được ưu tiên cho động cơ hoặc máy móc công nghiệp.

Bước 3: Chọn dòng cắt ngắn mạch (Icu)

Dòng cắt ngắn mạch (Icu) thể hiện khả năng ngắt của MCB khi xảy ra sự cố ngắn mạch. Giá trị này phải lớn hơn dòng ngắn mạch tiềm năng (Isc) của hệ thống.

• Dân dụng: Icu từ 4,5kA–6kA là đủ.
• Công nghiệp: Chọn Icu từ 10kA trở lên.

Ví dụ, trong nhà máy dệt may, nơi có nhiều động cơ lớn, nên chọn MCB có Icu ≥ 15kA để đảm bảo an toàn.

Bước 4: Xem xét đường cong đặc tính (Trip Curve)

MCB có các đường cong đặc tính (B, C, D) xác định thời gian ngắt khi xảy ra sự cố:

• Loại B (3-5In): Phù hợp với tải thuần trở như chiếu sáng, lò sưởi.
• Loại C (5-10In): Dùng cho tải cảm ứng như động cơ, máy bơm.
• Loại D (10-20In): Dành cho tải có dòng khởi động lớn như máy hàn.

Tại Việt Nam, MCB loại C được sử dụng phổ biến trong các ứng dụng công nghiệp do tính linh hoạt.

Bước 5: Kiểm tra thương hiệu và chất lượng

Chọn MCB từ các thương hiệu uy tín như Schneider, Siemens, LS, hoặc Mitsubishi. Những sản phẩm này được sản xuất theo tiêu chuẩn quốc tế, đảm bảo độ bền và an toàn. Tránh mua MCB không rõ nguồn gốc vì nguy cơ hỏng hóc hoặc gây cháy nổ.

---

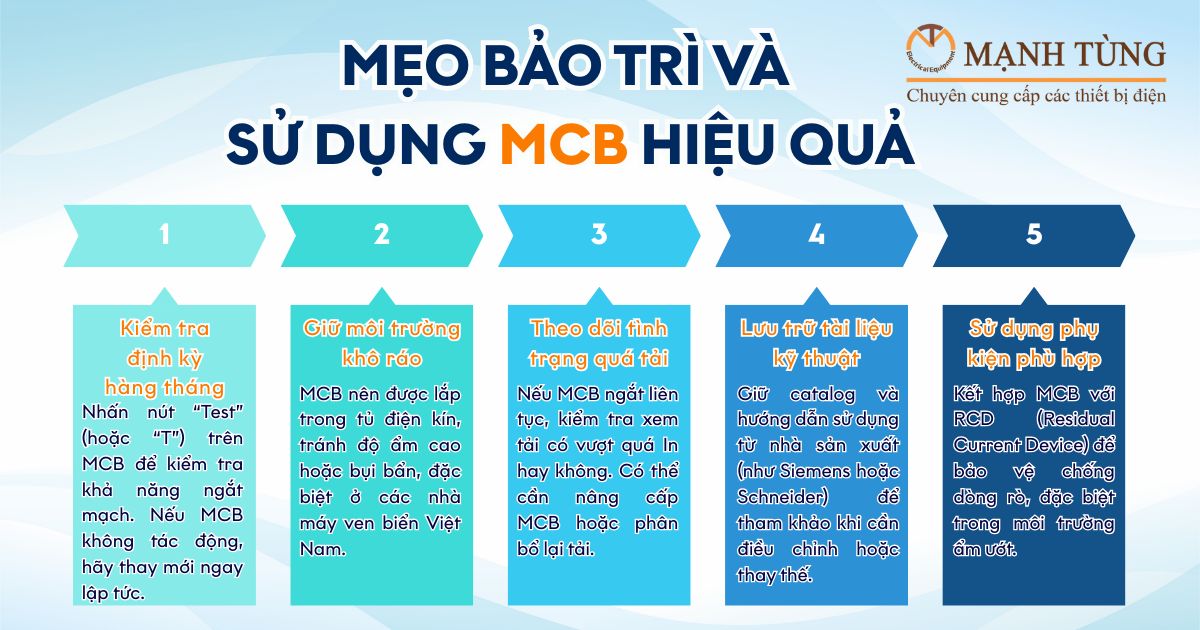

Mẹo bảo trì và sử dụng MCB hiệu quả

Sau khi chọn và lắp đặt MCB, việc bảo trì định kỳ là yếu tố quan trọng để duy trì hiệu suất và tuổi thọ thiết bị. Dưới đây là một số mẹo thực tiễn:

1. Kiểm tra định kỳ hàng tháng
   Nhấn nút “Test” (hoặc “T”) trên MCB để kiểm tra khả năng ngắt mạch. Nếu MCB không tác động, hãy thay mới ngay lập tức.
2. Giữ môi trường khô ráo
   MCB nên được lắp trong tủ điện kín, tránh độ ẩm cao hoặc bụi bẩn, đặc biệt ở các nhà máy ven biển Việt Nam.
3. Theo dõi tình trạng quá tải
   Nếu MCB ngắt liên tục, kiểm tra xem tải có vượt quá In hay không. Có thể cần nâng cấp MCB hoặc phân bổ lại tải.
4. Lưu trữ tài liệu kỹ thuật
   Giữ catalog và hướng dẫn sử dụng từ nhà sản xuất (như Siemens hoặc Schneider) để tham khảo khi cần điều chỉnh hoặc thay thế.
5. Sử dụng phụ kiện phù hợp
   Kết hợp MCB với RCD (Residual Current Device) để bảo vệ chống dòng rò, đặc biệt trong môi trường ẩm ướt.

---

Bảng khắc phục sự cố khi sử dụng MCB

Vấn đề	Nguyên nhân	Giải pháp
MCB ngắt liên tục	Tải vượt quá In hoặc ngắn mạch	Kiểm tra tải, thay MCB có In cao hơn hoặc sửa chữa mạch điện.
MCB không ngắt khi kiểm tra	Hỏng cơ chế ngắt	Thay MCB mới từ thương hiệu uy tín.
MCB nóng bất thường	Kết nối lỏng hoặc tải quá cao	Siết chặt kết nối, kiểm tra tải và thay MCB nếu cần.
MCB không đóng lại được	Hỏng tiếp điểm hoặc mạch lỗi	Kiểm tra mạch, thay MCB nếu hỏng.
Tiếng kêu lạ từ MCB	Hồ quang bên trong bị lỗi	Ngắt nguồn ngay, thay MCB mới.

---

Kết luận

Việc chọn MCB phù hợp với nhu cầu không chỉ đảm bảo an toàn cho hệ thống điện mà còn nâng cao hiệu quả vận hành và giảm thiểu rủi ro. Bằng cách thực hiện đúng 5 bước – xác định dòng điện định mức, chọn số cực, kiểm tra dòng cắt ngắn mạch, xem xét đường cong đặc tính và ưu tiên thương hiệu chất lượng – bạn có thể tự tin xây dựng một hệ thống điện đáng tin cậy.

Hãy nhớ rằng, một MCB chất lượng cần đi kèm với bảo trì định kỳ và sử dụng đúng cách. Nếu bạn cần hỗ trợ kỹ thuật hoặc muốn tìm MCB chính hãng, hãy đến với CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG – đơn vị cung cấp thiết bị điện uy tín tại Việt Nam, hỗ trợ 24/7. Liên hệ ngay qua số 0827 888 528 để được tư vấn chi tiết.

---
