Hướng dẫn lắp đặt công tắc áp suất chi tiết

Trong các hệ thống tự động hóa, máy nén khí, bơm nước hay HVAC, công tắc áp suất (Pressure Switch) là thiết bị quan trọng giúp giám sát và điều khiển áp suất hoạt động an toàn. Tuy nhiên, để công tắc hoạt động chính xác và ổn định, việc lắp đặt đúng kỹ thuật là yếu tố bắt buộc.
Bài viết này được Mạnh Tùng – đơn vị chuyên cung cấp thiết bị tự động hóa, cảm biến và công tắc áp suất chính hãng – chia sẻ, giúp kỹ thuật viên nắm vững quy trình lắp đặt chuẩn và an toàn nhất hiện nay.

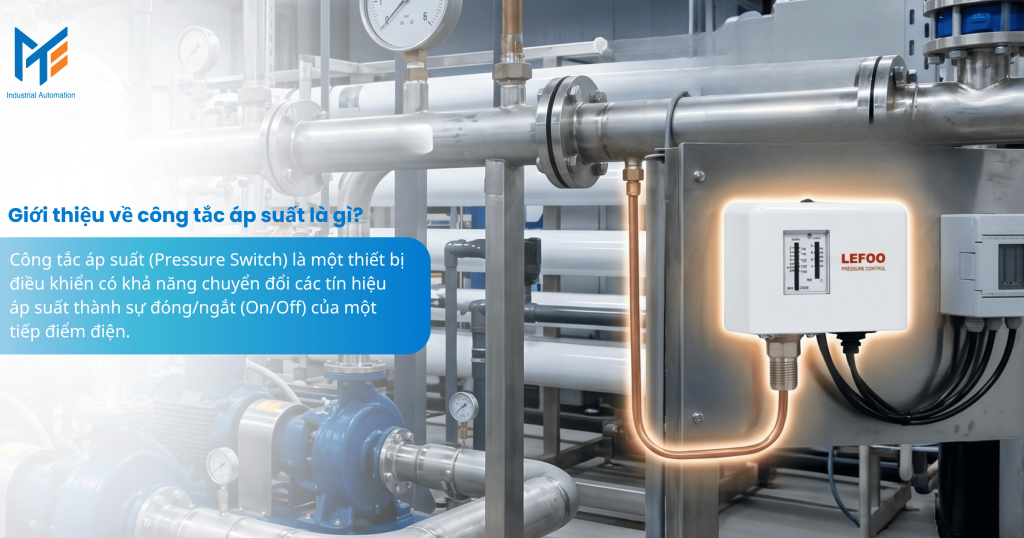

Tổng quan về công tắc áp suất

Công tắc áp suất là thiết bị cảm nhận áp suất trong hệ thống và tự động đóng hoặc ngắt mạch điện khi áp suất đạt đến một ngưỡng nhất định. Nhờ đó, công tắc giúp bảo vệ thiết bị khỏi quá tải, điều khiển bơm, máy nén hoặc cảnh báo sự cố áp suất.

Nguyên lý hoạt động

• Khi áp suất tăng đến ngưỡng cài đặt, công tắc thay đổi trạng thái (ON/OFF) để điều khiển thiết bị liên quan.
• Có hai dạng chính:
  • Công tắc áp suất cơ học: điều chỉnh bằng vít chỉnh cơ, ngắt/mở tiếp điểm bằng lực đàn hồi.
  • Công tắc áp suất điện tử: dùng cảm biến áp suất tích hợp, có màn hình hiển thị, điều chỉnh bằng nút bấm hoặc phím cảm ứng.

Ứng dụng phổ biến

• Hệ thống máy nén khí, máy bơm nước, điều hòa trung tâm (HVAC).
• Dây chuyền tự động hóa trong nhà máy.
• Hệ thống an toàn và giám sát áp lực trong thiết bị công nghiệp.

Xem thêm: Công tắc áp suất là gì? Tổng quan về công tắc áp suất.

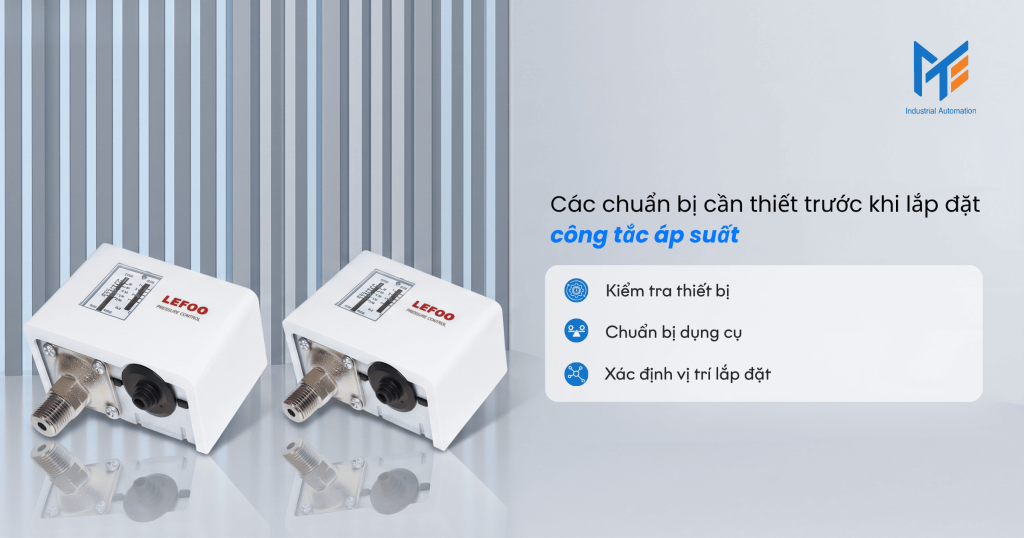

Các chuẩn bị cần thiết trước khi lắp đặt công tắc áp suất

Kiểm tra thiết bị

• Đảm bảo công tắc áp suất đúng dải đo, đúng loại tín hiệu (cơ hoặc điện tử).
• Kiểm tra các phụ kiện đi kèm: đầu nối, ống dẫn, cáp tín hiệu, ren kết nối, đầu cos điện.

Chuẩn bị dụng cụ

• Cờ lê lực, mỏ lết, tuốc-nơ-vít, băng tan, đồng hồ đo áp.
• Dây dẫn, đầu nối tín hiệu, hộp đấu điện.
• Thiết bị bảo hộ: găng tay cách điện, kính bảo hộ.

Xác định vị trí lắp đặt

• Chọn điểm đo áp phù hợp: trên đường ống chính, gần bơm, hoặc gần bình chứa khí/nước.
• Tránh vị trí có rung động mạnh, nhiệt độ cao hoặc độ ẩm lớn.
• Đảm bảo không gian đủ rộng để thao tác và bảo trì sau này.

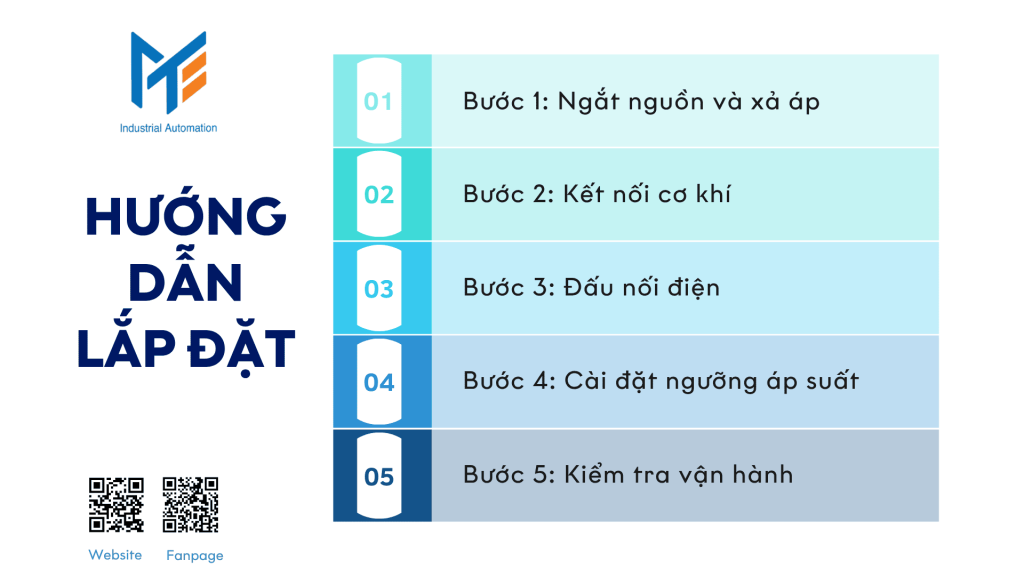

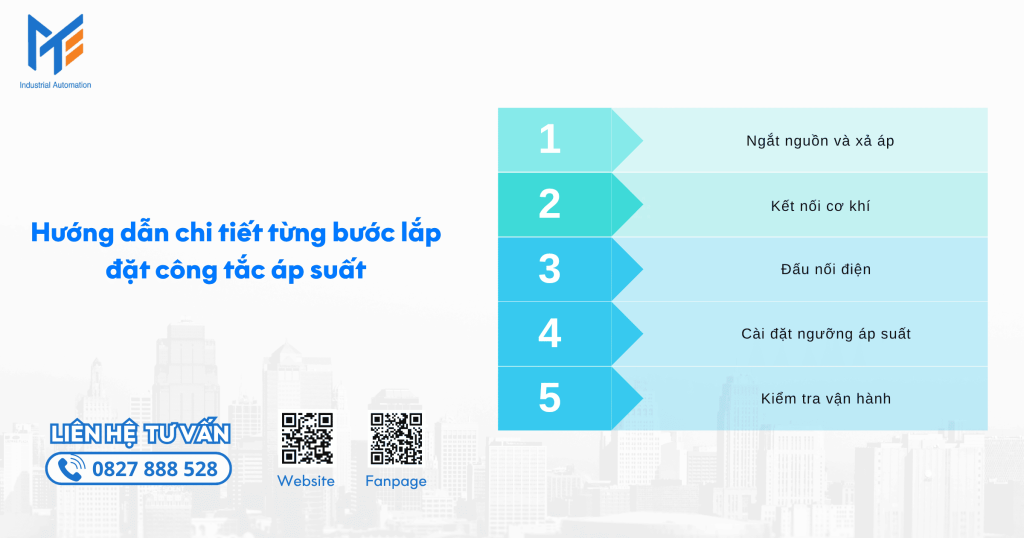

Hướng dẫn lắp đặt công tắc áp suất từng bước

Bước 1: Ngắt nguồn và xả áp

• Trước khi thi công, ngắt hoàn toàn nguồn điện và xả hết áp suất trong hệ thống để đảm bảo an toàn cho kỹ thuật viên.

Bước 2: Kết nối cơ khí

• Quấn băng tan quanh ren kết nối để chống rò rỉ.
• Dùng cờ lê siết công tắc vào vị trí lắp trên đường ống hoặc đầu chia áp.
• Đảm bảo không siết quá chặt, tránh làm hỏng ren hoặc cảm biến bên trong.

Bước 3: Đấu nối điện

• Đối với công tắc cơ: đấu dây theo sơ đồ NO/NC được in trên thân thiết bị.
• Đối với công tắc điện tử: đấu dây theo sơ đồ tín hiệu (thường là 2 hoặc 3 dây) và nguồn cấp 24VDC/220VAC.
• Dây tín hiệu nên dùng loại chống nhiễu, có bọc giáp nếu môi trường công nghiệp phức tạp.

Bước 4: Cài đặt ngưỡng áp suất

• Với công tắc cơ: chỉnh vít “Cut-in” (đóng mạch) và “Cut-out” (ngắt mạch).
• Với công tắc điện tử: cài đặt qua màn hình hiển thị theo yêu cầu hệ thống.

Bước 5: Kiểm tra vận hành

• Bật nguồn điện, cho hệ thống chạy thử.
• Theo dõi công tắc phản ứng khi áp suất đạt ngưỡng cài đặt.
• Ghi nhận giá trị thực tế, hiệu chỉnh nếu sai lệch.

Tham khảo bài viết: Hướng dẫn chọn công tắc áp suất phù hợp

Các lưu ý trong quá trình lắp đặt

• Không lắp đặt khi hệ thống đang chịu áp lực.
• Hạn chế siết ren trực tiếp vào thân công tắc.
• Đảm bảo dây dẫn không bị gập, xoắn hoặc chịu lực kéo.
• Nếu dùng công tắc điện tử, tránh để nước hoặc dầu bắn vào màn hình hiển thị.
• Sau khi lắp, nên kiểm tra rò rỉ bằng dung dịch xà phòng hoặc đồng hồ đo.

Lưu ý khi tích hợp công tắc áp suất trong hệ thống tự động hóa

• Kiểm tra tương thích tín hiệu giữa công tắc và PLC/bộ điều khiển trung tâm.
• Dây tín hiệu nên nối về cổng input digital hoặc analog tùy loại công tắc.
• Cài đặt cảnh báo khi áp suất vượt giới hạn để tránh hư hại thiết bị.
• Thường xuyên hiệu chuẩn công tắc định kỳ 6–12 tháng/lần để đảm bảo độ chính xác.

Mua hàng chính hãng ở đâu?

Công ty TNHH Thiết Bị Mạnh Tùng là đơn vị phân phối chính hãng các dòng công tắc áp suất từ Lefoo, Dwyer, Autonics, Siemens… được sử dụng rộng rãi trong hệ thống công nghiệp và dân dụng.

---

Kết luận

Lắp đặt đúng kỹ thuật là bước quan trọng giúp tăng tuổi thọ thiết bị, đảm bảo an toàn và duy trì hiệu suất ổn định cho hệ thống tự động hóa. Kỹ thuật viên cần tuân thủ đúng quy trình, kiểm tra kỹ các bước đấu nối và ngưỡng cài đặt trước khi đưa vào vận hành.

Nếu bạn đang cần tìm công tắc áp suất chính hãng, hướng dẫn kỹ thuật chi tiết, hãy liên hệ ngay Mạnh Tùng – đối tác tin cậy của các nhà máy, xưởng sản xuất và kỹ sư tự động hóa trên toàn quốc.

Một số câu hỏi thường gặp

1. Công tắc áp suất nên được lắp ở vị trí nào trong hệ thống?
Nên lắp tại điểm có áp suất ổn định và đại diện cho toàn hệ thống, thường là đầu ra máy nén, gần bơm hoặc bình chứa khí/nước. Tránh các vị trí có rung động, nhiệt cao hoặc dòng chảy xung động.

2. Khi lắp đặt công tắc áp suất có cần xả áp hệ thống không?
Có. Trước khi lắp đặt hoặc tháo công tắc áp suất, phải xả toàn bộ áp suất trong đường ống để đảm bảo an toàn cho kỹ thuật viên và tránh hư hại cảm biến.

3. Làm sao để chỉnh ngưỡng ON/OFF cho công tắc áp suất cơ?
Trên công tắc có hai vít chỉnh:

• “Cut-in” (áp suất mở)
• “Cut-out” (áp suất ngắt)
  Kỹ thuật viên có thể xoay vít tương ứng để thay đổi giá trị, nhưng nên tham khảo hướng dẫn từ nhà sản xuất hoặc đơn vị cung cấp như Mạnh Tùng để đảm bảo chính xác.

4. Có thể dùng chung công tắc áp suất cho nước và khí nén không?
Không khuyến khích. Mỗi môi trường (nước, khí nén, dầu, môi chất lạnh…) có yêu cầu vật liệu và dải áp suất khác nhau. Nên chọn loại công tắc được thiết kế riêng cho môi trường làm việc để tránh sai số hoặc rò rỉ.

---
