Hướng dẫn lắp đặt MCB Siemens cho hệ thống điện nhỏ

Trong các hệ thống điện dân dụng và công nghiệp, việc lựa chọn và lắp đặt thiết bị bảo vệ an toàn luôn là yếu tố then chốt. Một trong những thiết bị phổ biến được kỹ thuật viên tin dùng chính là MCB Siemens. Với ưu điểm bền bỉ, chất lượng cao và khả năng ngắt mạch nhanh chóng, MCB Siemens giúp hệ thống điện nhỏ vận hành ổn định, giảm thiểu rủi ro chập cháy, bảo vệ an toàn cho người sử dụng.

Bài viết dưới đây sẽ cung cấp kiến thức lắp đặt MCB Siemens cho hệ thống điện nhỏ, đồng thời chia sẻ một số lưu ý kỹ thuật để đảm bảo hiệu quả và độ an toàn tối đa.

Giới thiệu về MCB Siemens và vai trò trong hệ thống điện nhỏ

MCB Siemens (Miniature Circuit Breaker) là thiết bị đóng cắt tự động bảo vệ hệ thống điện khỏi các sự cố như ngắn mạch, quá tải hoặc rò rỉ điện. MCB Siemens là dòng sản phẩm nổi bật đến từ tập đoàn Siemens – thương hiệu toàn cầu về giải pháp tự động hóa điện và thiết bị công nghiệp.

So với các loại MCB thông thường, MCB Siemens nổi bật ở:

• Độ bền cao: tuổi thọ cơ học và điện học dài.
• Khả năng bảo vệ tin cậy: ngắt điện nhanh chóng, chính xác.
• Dễ lắp đặt: thiết kế gọn nhẹ, thuận tiện cho kỹ thuật viên thao tác.
• Ứng dụng đa dạng: phù hợp cho cả dân dụng, thương mại và công nghiệp.

Hệ thống điện nhỏ thường yêu cầu thiết bị bảo vệ đáng tin cậy để đảm bảo an toàn và duy trì hoạt động liên tục. MCB Siemens, với các dòng sản phẩm như 5SL, 5SY, hay 5SJ, đáp ứng tốt các yêu cầu này nhờ công suất ngắt lên đến 10kA và khả năng tương thích với nhiều loại tải. Hướng dẫn sau sẽ giúp bạn thực hiện quy trình lắp đặt MCB Siemens chính xác, từ chuẩn bị đến bảo trì.

Chuẩn bị trước khi lắp đặt MCB Siemens

Trước khi bắt đầu, việc chuẩn bị kỹ lưỡng là yếu tố then chốt để đảm bảo quá trình lắp đặt MCB Siemens diễn ra an toàn và hiệu quả. Dưới đây là các bước chuẩn bị cần thiết:

Kiểm tra thông số kỹ thuật của MCB Siemens

• Xác minh model MCB: Chọn model phù hợp (ví dụ: 5SL6110-7 cho dòng 1P, 10A) dựa trên thông số hệ thống điện như dòng định mức (In), điện áp định mức (Un), và công suất ngắt (Icu). Tham khảo catalog Siemens tại [URL: Tổng quan MCB Siemens] để chọn đúng sản phẩm.
• Kiểm tra phụ kiện: Đảm bảo có đầy đủ phụ kiện như thanh cái, dây nối, và bu-lông đi kèm.

Chuẩn bị dụng cụ và thiết bị bảo hộ

• Dụng cụ cần thiết: Tua-vít cách điện, kìm cắt dây, đồng hồ đo điện áp, máy đo Megger (đo cách điện).
• Thiết bị bảo hộ: Găng tay cách điện, kính bảo hộ, giày chống tĩnh điện để đảm bảo an toàn khi thao tác.

Đánh giá môi trường lắp đặt

• Kích thước tủ điện: Đo đạc để đảm bảo MCB Siemens vừa khít, ví dụ, dòng 5SL có kích thước tiêu chuẩn 18mm/module.
• Điều kiện môi trường: Nhiệt độ từ -5°C đến 40°C, độ ẩm dưới 85%, tránh bụi hoặc hóa chất ăn mòn.

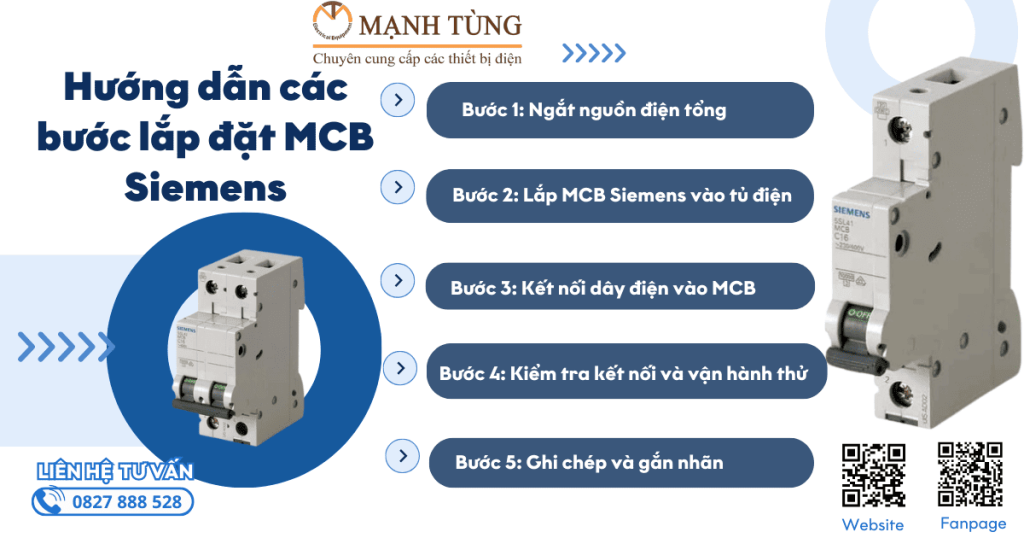

Hướng dẫn các bước lắp đặt MCB Siemens

Quy trình lắp đặt MCB Siemens bao gồm 5 bước cụ thể, đảm bảo tuân thủ các tiêu chuẩn kỹ thuật và an toàn.

Bước 1: Ngắt nguồn điện tổng

• Tắt nguồn điện chính để đảm bảo an toàn.
• Sử dụng đồng hồ đo điện áp kiểm tra không còn dòng điện trong mạch trước khi thao tác.
• Đặt biển cảnh báo “Đang bảo trì” để tránh người khác vô tình bật nguồn.

Bước 2: Lắp MCB Siemens vào tủ điện

• Gắn MCB lên thanh DIN trong tủ điện bằng cách kẹp chặt vào ray. Đảm bảo MCB được cố định chắc chắn.
• Kiểm tra vị trí lắp đặt: Đặt MCB ở vị trí dễ thao tác và thuận tiện cho việc bảo trì sau này.

Bước 3: Kết nối dây điện vào MCB

• Đấu nối dây pha và trung tính: Với MCB 1P, kết nối dây pha (L) vào cổng đầu vào và dây tải vào cổng đầu ra. Với MCB 2P, kết nối cả dây pha và trung tính (N).
• Sử dụng dây phù hợp: Chọn dây có tiết diện phù hợp với dòng định mức của MCB (ví dụ: dây 2.5mm² cho MCB 16A).
• Siết chặt vít nối: Dùng tua-vít cách điện siết chặt các đầu nối để tránh lỏng lẻo, gây nóng hoặc chập điện.

Bước 4: Kiểm tra kết nối và vận hành thử

• Sử dụng máy đo Megger để kiểm tra độ cách điện của mạch.
• Bật nguồn điện và kiểm tra trạng thái hoạt động của MCB. Đảm bảo đèn báo (nếu có) hoạt động bình thường.
• Thực hiện đóng/ngắt MCB vài lần để kiểm tra cơ chế hoạt động.

Bước 5: Ghi chép và gắn nhãn

• Ghi lại thông tin lắp đặt: model MCB, ngày lắp, thông số kỹ thuật.
• Gắn nhãn cho MCB để dễ nhận diện. (ví dụ: “MCB chiếu sáng tầng 1”).

Xem thêm: Hướng dẫn chọn MCB phù hợp với nhu cầu.

Mẹo bảo trì MCB Siemens để kéo dài tuổi thọ

Để MCB Siemens luôn hoạt động ổn định và bền bỉ, việc bảo trì định kỳ là rất quan trọng. Dưới đây là một số mẹo thực tế dành cho kỹ thuật viên:

• Kiểm tra định kỳ 6 tháng hoặc sau sự cố điện bất thường.
• Quan sát tiếp điểm, thay thế khi cháy đen hoặc mòn.
• Vệ sinh bụi bẩn bằng khí nén khô, tránh ẩm ướt.
• Siết chặt vít nối để tránh lỏng gây phát nhiệt.
• Kiểm tra tải, đảm bảo không vượt quá dòng định mức.
• Thay MCB Siemens chính hãng khi phát hiện hư hỏng.
• Ghi chép nhật ký bảo trì, cập nhật ngày kiểm tra.
• Bảo quản tủ điện trong môi trường khô ráo, sạch sẽ.
• Xem xét thay mới sau 8–10 năm sử dụng liên tục.

Bảng xử lý sự cố MCB Siemens

Vấn đề	Nguyên nhân	Giải pháp
MCB tự ngắt liên tục	Quá tải hoặc ngắn mạch	Kiểm tra tải, giảm tải hoặc sửa chữa mạch điện.
MCB không đóng được	Hư hỏng cơ chế bên trong	Thay thế MCB mới từ nhà cung cấp uy tín.
Tiếp điểm nóng bất thường	Kết nối lỏng lẻo	Siết lại vít nối, kiểm tra dây dẫn.
MCB không ngắt khi có sự cố	Hỏng cảm biến nhiệt	Liên hệ nhà cung cấp để bảo hành hoặc thay thế.

Cập nhật firmware (nếu có)

• Đối với các dòng MCB thông minh (như 3VA với tính năng giám sát), tải firmware mới nhất từ Siemens Việt Nam để cải thiện hiệu suất điều khiển.

Mua MCB Siemens tại CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG – hỗ trợ kỹ thuật 24/7. Liên hệ 0827 888 528

Ứng dụng của MCB Siemens trong tự động hóa điện

MCB Siemens không chỉ bảo vệ hệ thống điện mà còn đóng vai trò quan trọng trong các ứng dụng tự động hóa điện. Một số ví dụ thực tế tại Việt Nam:

• Nhà máy sản xuất nhỏ: MCB Siemens bảo vệ dây chuyền sản xuất thực phẩm hoặc dệt may khỏi sự cố điện.
• Tòa nhà văn phòng: Đảm bảo an toàn cho hệ thống chiếu sáng và điều hòa không khí.
• Hệ thống năng lượng tái tạo: Bảo vệ mạch điện trong các trạm pin mặt trời quy mô nhỏ.

Để tìm hiểu thêm về các ứng dụng thực tế, tham khảo: Ứng dụng MCB Siemens trong công nghiệp và dân dụng.

Kết luận

Lắp đặt MCB Siemens cho hệ thống điện nhỏ là một quy trình đòi hỏi sự chính xác và tuân thủ các tiêu chuẩn an toàn. Từ việc chuẩn bị dụng cụ, kiểm tra thông số, đến đấu nối và bảo trì, mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo hệ thống điện hoạt động ổn định. Bằng cách áp dụng hướng dẫn này, kỹ thuật viên và doanh nghiệp tại Việt Nam có thể tối ưu hóa hiệu suất hệ thống tự động hóa điện, đồng thời kéo dài tuổi thọ thiết bị.

Để được tư vấn kỹ thuật và báo giá thiết bị MCB Siemens phù hợp cho hệ thống điện nhỏ, vui lòng liên hệ MTEE nhé.
