Hướng dẫn lập trình Logo! Siemens cho người mới bắt đầu

Trong thời đại công nghiệp 4.0, việc tự động hóa các quy trình nhỏ gọn và tiết kiệm chi phí ngày càng được nhiều doanh nghiệp quan tâm. Bộ lập trình Logo! Siemens ra đời như một giải pháp PLC mini, dễ sử dụng nhưng vẫn mạnh mẽ, giúp kỹ sư và kỹ thuật viên nhanh chóng triển khai các hệ thống đơn giản như chiếu sáng, tưới tiêu hay băng tải.

Bài viết này sẽ hướng dẫn chi tiết cách lập trình Logo! Siemens từ khâu chuẩn bị, cài đặt phần mềm đến thực hành lập trình và xử lý sự cố, giúp bạn từng bước làm chủ thiết bị hiệu quả dành cho người mới bắt đầu tìm hiểu.

Giới thiệu về lập trình Logo! Siemens

Bộ lập trình Logo! Siemens là giải pháp PLC nhỏ gọn, lý tưởng cho các ứng dụng tự động hóa đơn giản trong công nghiệp và dân dụng tại Việt Nam. Với phần mềm Logo! Soft Comfort, người dùng, kể cả người mới bắt đầu, có thể dễ dàng lập trình để điều khiển các hệ thống như chiếu sáng, tưới tiêu, hoặc băng tải. Theo Siemens Việt Nam, Logo! chiếm hơn 30% thị phần PLC nhỏ gọn tại các khu công nghiệp như Bình Dương. Bài viết này cung cấp hướng dẫn từng bước lập trình Logo! Siemens, từ chuẩn bị thiết bị đến triển khai dự án, giúp kỹ sư và kỹ thuật viên nhanh chóng làm chủ công nghệ này.

Chuẩn bị trước khi lập trình Logo! Siemens

Trước khi bắt đầu lập trình, việc chuẩn bị kỹ lưỡng giúp đảm bảo quy trình diễn ra suôn sẻ. Dưới đây là các bước cần thiết để sẵn sàng.

Kiểm tra thiết bị và phụ kiện

Đảm bảo bạn có đầy đủ thiết bị: module Logo! (ví dụ: Logo! 230RCE hoặc 12/24RCE), cáp kết nối Ethernet hoặc USB, và nguồn điện phù hợp (24V DC hoặc 230V AC). Kiểm tra các module mở rộng nếu cần thêm đầu vào/ra. Theo tài liệu Siemens, Logo! hỗ trợ tối đa 24 đầu vào số, 20 đầu ra số, 8 đầu vào analog, và 8 đầu ra analog.

Xem thêm: Tổng quan về bộ lập trình Logo! Siemens

Cài đặt phần mềm Logo! Soft Comfort

Tải phần mềm Logo! Soft Comfort (phiên bản mới nhất, ví dụ: V8.4) từ trang web chính thức của Siemens. Yêu cầu hệ thống tối thiểu: Windows 10, RAM 4GB, dung lượng trống 1GB. Sau khi tải, thực hiện các bước cài đặt:

1. Chạy file setup, chọn “Next” và “Install”.
2. Cài driver USB nếu sử dụng cáp USB.
3. Hoàn tất cài đặt và khởi động phần mềm.

Chuẩn bị kiến thức cơ bản

Người mới bắt đầu nên nắm rõ khái niệm về Ladder Logic (LAD) và Function Block Diagram (FBD), hai ngôn ngữ lập trình chính của Logo!. Tài liệu từ ControlNexus khuyến nghị thực hành với các khối chức năng cơ bản như ON/OFF Delay, Timer, hoặc Counter trước khi lập trình thực tế.

Hướng dẫn từng bước lập trình Logo! Siemens

Dưới đây là quy trình chi tiết để lập trình Logo! Siemens, phù hợp cho người mới bắt đầu, dựa trên tài liệu kỹ thuật Siemens và thực tiễn tại Việt Nam.

Bước 1: Kết nối phần cứng

Kết nối module Logo! với PC qua cáp Ethernet hoặc USB. Đảm bảo nguồn điện đã được cấp và đèn LED trạng thái trên module sáng (Run/Stop). Trong Logo! Soft Comfort, vào mục “Tools” > “Transfer” để kiểm tra kết nối.

Bước 2: Tạo dự án mới

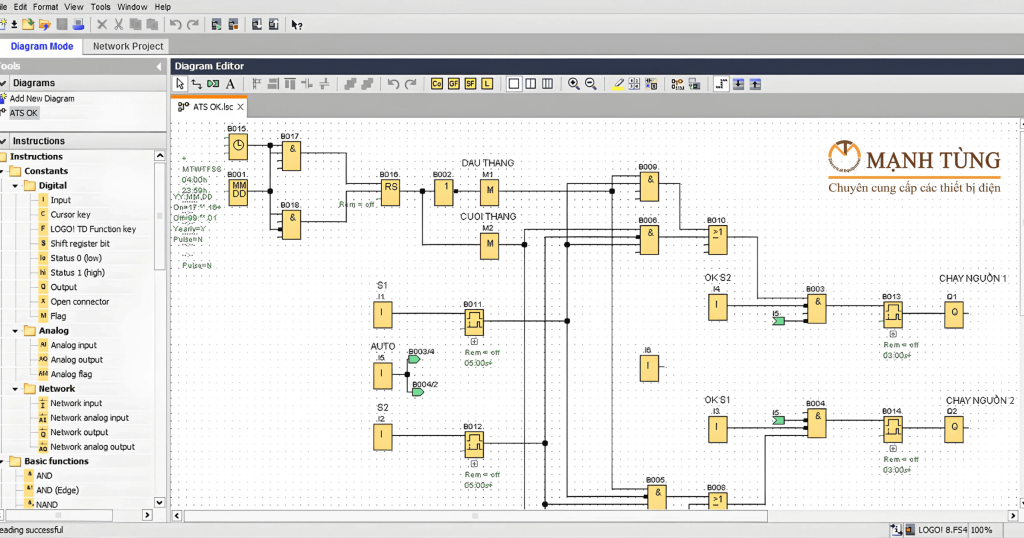

Mở Logo! Soft Comfort, chọn “File” > “New” để tạo dự án. Chọn model Logo! phù hợp (ví dụ: Logo! 230RCE). Đặt tên dự án và lưu vào thư mục dễ quản lý. Giao diện phần mềm hiển thị sơ đồ lập trình, hỗ trợ kéo-thả các khối chức năng.

Bước 3: Lập trình logic cơ bản

Ví dụ: Lập trình điều khiển đèn bật khi công tắc được kích hoạt. Các bước:

1. Thêm khối I1 (Input 1) để đại diện cho công tắc.
2. Thêm khối Q1 (Output 1) để điều khiển đèn.
3. Kết nối I1 với Q1 bằng đường dây logic.
4. Thêm khối Timer ON Delay nếu muốn đèn bật sau 5 giây.

Lưu chương trình và chạy mô phỏng để kiểm tra.Bộ lập trình PLC Logo! hỗ trợ tối đa 400 khối chương trình, đủ cho các ứng dụng đơn giản.

Bước 4: Tải chương trình xuống Logo!

Sau khi mô phỏng thành công, kết nối Logo! với PC và chọn “Transfer” > “PC to Logo!”. Đảm bảo module ở chế độ “Stop” trước khi tải. Sau khi tải, chuyển sang chế độ “Run” và kiểm tra hoạt động thực tế.

Bước 5: Giám sát và điều chỉnh

Sử dụng màn hình tích hợp trên Logo! (nếu có) hoặc web server để giám sát trạng thái đầu vào/ra. Trong Logo! Soft Comfort, chọn “Online Test” để theo dõi thời gian thực. Nếu cần, điều chỉnh thông số như thời gian trễ hoặc ngưỡng analog.

Mẹo bảo trì và xử lý sự cố khi lập trình Logo! Siemens

Để đảm bảo hệ thống Logo! hoạt động ổn định, người dùng cần thực hiện bảo trì định kỳ và xử lý sự cố kịp thời. Dưới đây là các mẹo hữu ích.

Bảo trì định kỳ

• Kiểm tra nguồn điện và kết nối dây hàng tháng để tránh lỗi tín hiệu.
• Cập nhật firmware Logo! qua trang web Siemens để đảm bảo tương thích với phần mềm mới.
• Làm sạch module để tránh bụi bẩn, đặc biệt trong môi trường công nghiệp như nhà máy dệt may ở Hải Phòng.

Bảng xử lý sự cố

Vấn đề	Nguyên nhân	Giải pháp
Logo! không kết nối với PC	Cáp lỗi hoặc driver chưa cài	Kiểm tra cáp, cài lại driver USB.
Chương trình không chạy	Lỗi logic hoặc module ở chế độ Stop	Kiểm tra sơ đồ logic, chuyển sang Run.
Đầu ra không hoạt động	Đấu dây sai hoặc tải vượt công suất	Kiểm tra đấu nối, đảm bảo tải dưới 10A.
Lỗi tín hiệu analog	Cảm biến lỗi hoặc cài đặt sai	Kiểm tra cảm biến, điều chỉnh ngưỡng 0-10V.

Lợi ích của việc sử dụng Logo! Siemens tại Việt Nam

Lập trình Logo! Siemens mang lại nhiều lợi ích cho doanh nghiệp và kỹ thuật viên tại Việt Nam:

• Chi phí thấp: Giá từ 1-5 triệu VNĐ, phù hợp với các dự án nhỏ.
• Dễ học: Phần mềm Logo! Soft Comfort thân thiện, giảm thời gian đào tạo xuống 1-2 ngày.
• Ứng dụng linh hoạt: Từ điều khiển bơm ở Đồng Nai đến hệ thống tưới tiêu ở Lâm Đồng.

Để triển khai hiệu quả, hãy mua Logo! Siemens chính hãng tại CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG – đối tác uy tín với hơn 10 năm kinh nghiệm, cung cấp CO, CQ và hỗ trợ kỹ thuật 24/7. Liên hệ 0827 888 528 hoặc info@mtee.vn.

Kết luận

Lập trình Logo! Siemens là kỹ năng thiết yếu cho kỹ sư và kỹ thuật viên trong lĩnh vực tự động hóa tại Việt Nam. Với hướng dẫn chi tiết từ chuẩn bị thiết bị, cài đặt phần mềm, đến lập trình và xử lý sự cố, người mới bắt đầu có thể nhanh chóng làm chủ công nghệ này. Bộ lập trình PLC Logo! Siemens không chỉ tiết kiệm chi phí mà còn mang lại hiệu quả cao trong các ứng dụng đơn giản.
