Hướng dẫn lập trình PLC S7-1500 bằng TIA Portal từ A–Z

Trong bối cảnh công nghiệp 4.0, việc sử dụng PLC (Programmable Logic Controller) để điều khiển và giám sát hệ thống tự động hóa ngày càng trở nên phổ biến. Trong đó, PLC S7-1500 là một trong những dòng PLC mạnh mẽ và hiện đại nhất hiện nay. Kết hợp với phần mềm TIA Portal, các kỹ sư có thể lập trình, cấu hình và giám sát hệ thống tự động hóa một cách hiệu quả và trực quan.

Bài viết này sẽ đóng vai trò như người hướng dẫn giúp cho những ai mới bắt đầu làm quen với lập trình S7-1500 bằng TIA Portal. Nội dung được trình bày theo từng bước rõ ràng, giúp bạn dễ dàng nắm bắt và áp dụng vào thực tế.

---

Giới thiệu về PLC S7-1500

Tổng quan

PLC S7-1500 là thế hệ PLC cao cấp của Siemens, ra đời để thay thế dần cho dòng S7-300 và S7-400. Ưu điểm nổi bật của S7-1500 bao gồm:

• Tốc độ xử lý cao: Chu kỳ quét cực nhanh, đáp ứng được các ứng dụng đòi hỏi thời gian thực.
• Tính bảo mật: Tích hợp nhiều lớp bảo vệ, mã hóa dữ liệu, chống sao chép chương trình.
• Kết nối linh hoạt: Hỗ trợ Profinet, Profibus và nhiều giao thức truyền thông công nghiệp khác.
• Tích hợp Web server: Cho phép giám sát và chẩn đoán trực tiếp qua trình duyệt web.

Ứng dụng thực tế

PLC S7-1500 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Dây chuyền sản xuất tự động.
• Hệ thống đóng gói và phân loại sản phẩm.
• Nhà máy xử lý nước, nhà máy điện.
• Robot công nghiệp và điều khiển chuyển động.

Với những ưu điểm này, lập trình S7-1500 là kỹ năng quan trọng mà kỹ sư tự động hóa cần nắm vững.

Tham khảo các dòng sản phẩm của PLC chính hãng tại Mạnh Tùng.

---

Giới thiệu về phần mềm TIA Portal

TIA Portal là gì?

TIA Portal (Totally Integrated Automation Portal) là phần mềm tích hợp của Siemens cho phép lập trình, cấu hình và quản lý toàn bộ hệ thống tự động hóa trong một môi trường duy nhất.

Các chức năng chính:

• Lập trình PLC S7-1500, S7-1200.
• Thiết kế và lập trình HMI/SCADA.
• Cấu hình mạng truyền thông công nghiệp.
• Chẩn đoán, giám sát và kiểm thử hệ thống.

Ưu điểm khi sử dụng TIA Portal

• Giao diện trực quan: Kéo thả, dễ học với người mới.
• Tích hợp đồng bộ: PLC, HMI, Drive, Safety chỉ trong một nền tảng.
• Khả năng mô phỏng: Hỗ trợ PLC Simulation để kiểm tra logic mà không cần phần cứng.
• Khả năng mở rộng: Phù hợp cả cho dự án nhỏ lẫn hệ thống công nghiệp lớn.

Nhờ đó, TIA Portal trở thành lựa chọn hàng đầu khi lập trình PLC S7-1500.

---

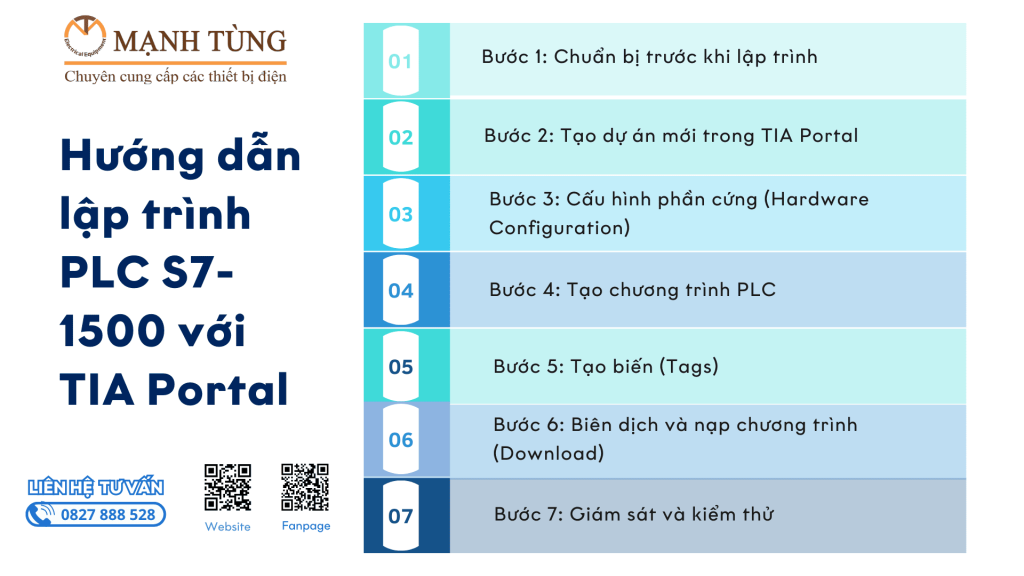

Hướng dẫn lập trình PLC S7-1500 với TIA Portal

Để bắt đầu lập trình PLC S7-1500 trong môi trường TIA Portal, bạn cần chuẩn bị trước một số yếu tố cần thiết và thực hiện theo các bước dưới đây.

Bước 1: Chuẩn bị trước khi lập trình

• Phần cứng:
  • PLC S7-1500 (CPU, nguồn, module I/O).
  • Cáp kết nối Ethernet (Profinet).
  • Máy tính cài đặt TIA Portal.
• Phần mềm:
  • Cài đặt TIA Portal phiên bản mới nhất.
  • Nếu không có PLC thật, có thể dùng PLC SIM để mô phỏng.
• Kiến thức nền tảng:
  • Hiểu logic điều khiển cơ bản (AND, OR, NOT).
  • Nắm nguyên lý hoạt động của PLC.

Bước 2: Tạo dự án mới trong TIA Portal

1. Mở TIA Portal → chọn Create new project.
2. Đặt tên dự án, chọn nơi lưu trữ và bấm Create.

Bước 3: Cấu hình phần cứng (Hardware Configuration)

1. Trong Project View, chọn Add new device.
2. Chọn dòng Simatic S7-1500, sau đó chọn loại CPU tương ứng.
3. Thêm các module mở rộng I/O nếu cần.
4. Thiết lập địa chỉ IP cho CPU để dễ dàng kết nối.

Bước 4: Tạo chương trình PLC

1. Vào thư mục Program Blocks, mở Main [OB1] – đây là khối chương trình chính.
2. Chọn ngôn ngữ lập trình phù hợp:
   • LAD (Ladder Diagram): Dạng thang, dễ tiếp cận với kỹ sư điện.
   • FBD (Function Block Diagram): Dạng khối, trực quan.
   • STL (Statement List): Dạng lệnh, dành cho người đã có kinh nghiệm.
3. Viết chương trình ví dụ bật/tắt đèn bằng nút nhấn:
   • Input: Nút nhấn (I0.0).
   • Output: Đèn (Q0.0).
   • Logic: Khi I0.0 = 1 → Q0.0 = 1.

Bước 5: Tạo biến (Tags)

1. Mở PLC Tags → chọn Add new tag table.
2. Đặt tên biến, chọn kiểu dữ liệu, địa chỉ (I, Q, M, DB).
3. Liên kết biến với đối tượng trong chương trình.

Bước 6: Biên dịch và nạp chương trình (Download)

1. Chọn Compile để kiểm tra lỗi.
2. Kết nối máy tính với PLC qua Ethernet.
3. Chọn Download to device → chọn CPU.
4. Sau khi nạp, chuyển CPU sang chế độ RUN.

Bước 7: Giám sát và kiểm thử

• Sử dụng Online monitoring để quan sát tín hiệu vào/ra và trạng thái biến.
• Nếu logic chưa đúng, chỉnh sửa và nạp lại chương trình.
• Với hệ thống lớn, dùng Watch table để giám sát nhiều biến cùng lúc.

---

Một số lưu ý khi lập trình PLC S7-1500

• Quản lý chương trình: Nên chia nhỏ chương trình thành nhiều khối (FB, FC) để dễ bảo trì.
• Đặt tên biến rõ ràng: Giúp tránh nhầm lẫn và tăng tính dễ đọc.
• Sử dụng comment: Chú thích từng đoạn code để người khác dễ hiểu.
• Backup thường xuyên: Lưu nhiều phiên bản dự án để tránh mất dữ liệu.
• Kiểm tra mô phỏng: Dùng PLC SIM trước khi chạy trên phần cứng thực.

Xem thêm: Những lỗi thường gặp ở PLC và cách khắc phục.

---

Lợi ích của việc sử dụng PLC S7-1500 và TIA Portal

1. Tăng hiệu quả sản xuất: Chu kỳ quét nhanh, đáp ứng tốt các dây chuyền hiện đại.
2. Tiết kiệm chi phí: Giảm thiểu lỗi, rút ngắn thời gian thử nghiệm nhờ tính năng mô phỏng.
3. Tính mở rộng cao: Dễ dàng nâng cấp khi hệ thống phát triển.
4. Bảo mật và an toàn: Hạn chế rủi ro mất dữ liệu, an toàn cho vận hành.
5. Tối ưu cho tự động hóa: Tích hợp đồng bộ giữa PLC – HMI – Drive.

---

Kết luận

Việc lập trình PLC S7-1500 với TIA Portal không chỉ là kỹ năng cần thiết cho kỹ sư tự động hóa mà còn mở ra cơ hội tiếp cận các dự án công nghiệp lớn. Với các bước hướng dẫn chi tiết mà Mạnh Tùng đưa ra trong bài viết này sẽ giúp bạn nắm được toàn bộ quy trình từ cấu hình phần cứng, viết chương trình, nạp và kiểm thử.
