Nguyên lý hoạt động của PLC trong hệ thống điều khiển

Giới thiệu về nguyên lý hoạt động của PLC

Bộ lập trình PLC (Programmable Logic Controller) là thiết bị điều khiển logic khả trình, đóng vai trò cốt lõi trong các hệ thống điều khiển tự động hóa công nghiệp. PLC nhận tín hiệu từ các thiết bị đầu vào, xử lý dựa trên chương trình được lập trình sẵn, và tạo tín hiệu đầu ra để điều khiển máy móc, dây chuyền sản xuất. Với sự phát triển mạnh mẽ của công nghiệp 4.0 tại Việt Nam, PLC ngày càng được ứng dụng rộng rãi nhờ khả năng hoạt động ổn định, linh hoạt và hiệu quả. Theo báo cáo của MarketsandMarkets, thị trường PLC toàn cầu dự kiến đạt 15,7 tỷ USD vào năm 2026, phản ánh tầm quan trọng của công nghệ này. Bài viết này sẽ phân tích nguyên lý hoạt động của PLC, các đặc điểm kỹ thuật, lợi ích thực tế và ứng dụng tại Việt Nam.

Nguyên lý hoạt động của PLC trong hệ thống điều khiển

Chu kỳ quét (Scan Cycle) của PLC

Nguyên lý hoạt động của PLC dựa trên cơ chế “vòng quét” (scan cycle), bao gồm ba bước chính:

1. Quét đầu vào (Input Scan): PLC đọc trạng thái từ các thiết bị đầu vào như cảm biến, công tắc, hoặc nút nhấn. Tín hiệu được chuyển qua module đầu vào đến CPU để xử lý.
2. Xử lý chương trình (Program Execution): CPU phân tích tín hiệu đầu vào dựa trên chương trình được lập trình sẵn, sử dụng các ngôn ngữ như Ladder Logic (LAD), Function Block Diagram (FBD), hoặc Structured Text (ST).
3. Cập nhật đầu ra (Output Update): Sau khi xử lý, PLC gửi tín hiệu điều khiển qua module đầu ra đến các thiết bị như động cơ, van, hoặc rơ-le để thực hiện các tác vụ cụ thể.

Chu kỳ này diễn ra liên tục với tốc độ mili giây, đảm bảo đáp ứng thời gian thực trong các ứng dụng công nghiệp. Ví dụ, trong dây chuyền sản xuất ô tô tại VinFast, PLC Siemens S7-1500 thực hiện hàng nghìn chu kỳ quét mỗi giây để điều khiển robot hàn.

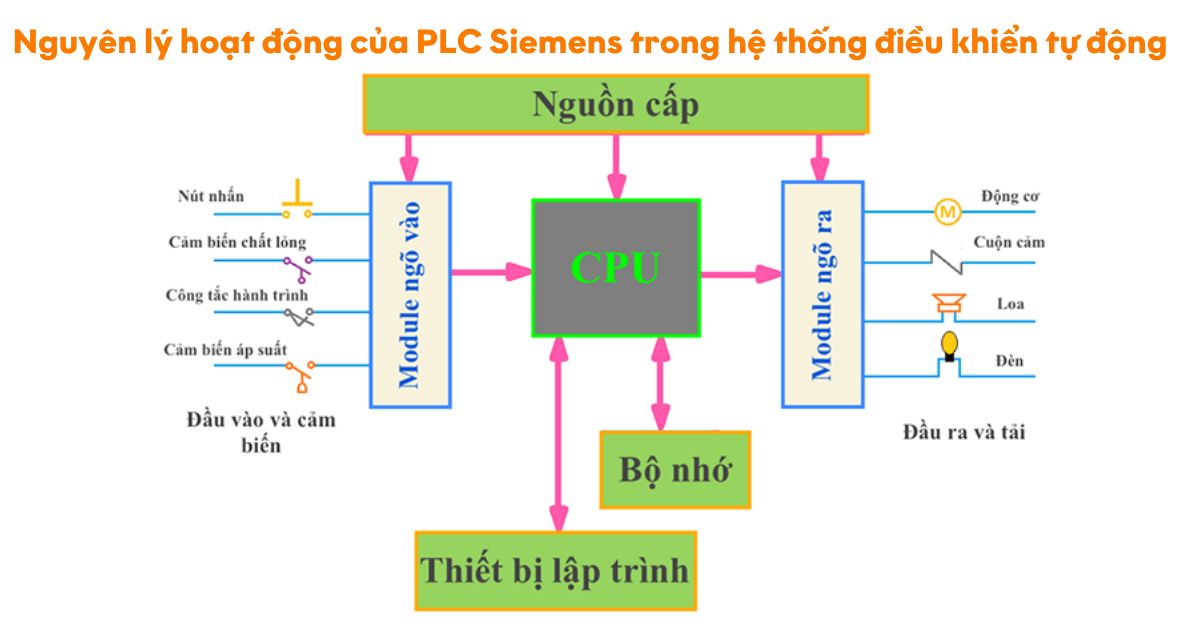

Cấu trúc phần cứng hỗ trợ hoạt động PLC

PLC bao gồm các thành phần chính, đảm bảo hiệu suất vận hành:

• CPU: Bộ xử lý trung tâm, chịu trách nhiệm thực hiện các phép toán logic và điều khiển.
• Bộ nhớ: RAM lưu trữ chương trình tạm thời, ROM chứa firmware, và EPROM (nếu có) để lưu trữ ngoài. Bộ nhớ lớn giúp PLC xử lý các chương trình phức tạp.
• Module I/O: Module đầu vào (Digital Input/Analog Input) và đầu ra (Digital Output/Analog Output) kết nối PLC với thiết bị ngoại vi.
• Cổng giao tiếp: Hỗ trợ các chuẩn như Profinet, Modbus, OPC UA, cho phép tích hợp với HMI, SCADA, hoặc IoT.
• Nguồn cấp: Cung cấp điện áp ổn định (thường 24VDC hoặc 100-240VAC) để đảm bảo hoạt động liên tục.

Hệ thống bus (Address Bus, Data Bus, Control Bus) đảm bảo trao đổi dữ liệu hiệu quả giữa CPU, bộ nhớ và module I/O. Theo tài liệu từ Siemens, dòng PLC S7-1200 sử dụng bus 8-bit, cho phép truyền 8 bit dữ liệu đồng thời, tăng tốc độ xử lý lên 20% so với các hệ thống truyền thống.

Đặc điểm nổi bật của công nghệ PLC

Độ tin cậy và bền bỉ

PLC được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt, chịu được nhiệt độ từ 0-60°C, chống nhiễu điện từ, và rung động. Tuổi thọ trung bình của PLC lên đến 10-15 năm, giúp giảm chi phí bảo trì. Ví dụ, PLC Mitsubishi FX3U hoạt động ổn định trong các nhà máy xử lý nước thải tại TP.HCM, giảm 25% thời gian ngừng máy so với hệ thống rơ-le.

Tính linh hoạt trong lập trình

PLC hỗ trợ nhiều ngôn ngữ lập trình, bao gồm:

• Ladder Logic (LAD): Trực quan, phù hợp cho các kỹ sư quen thuộc với mạch rơ-le.
• Function Block Diagram (FBD): Lý tưởng cho các hệ thống phức tạp.
• Structured Text (ST): Gần giống ngôn ngữ lập trình cấp cao, phù hợp với thuật toán phức tạp.

Phần mềm như TIA Portal (Siemens) hoặc WPLSoft (Delta) giúp đơn giản hóa việc lập trình và chẩn đoán lỗi, tiết kiệm 15-20% thời gian lập trình.

Khả năng tích hợp công nghiệp 4.0

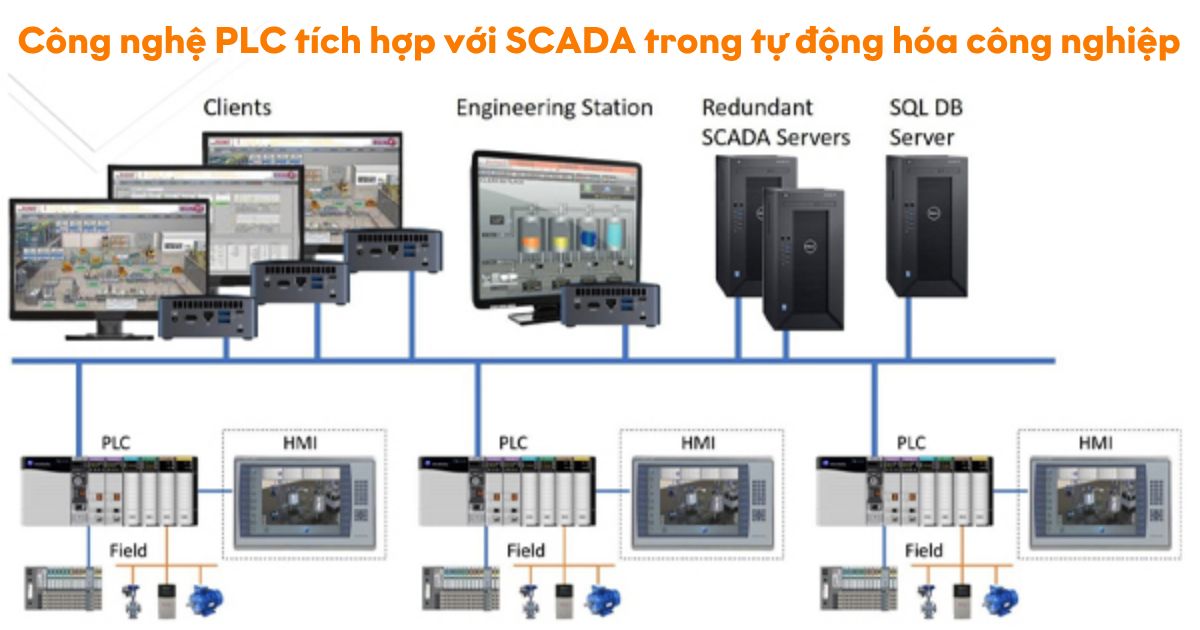

PLC hiện đại hỗ trợ các chuẩn truyền thông như OPC UA và Profinet, cho phép kết nối với các hệ thống IoT, SCADA, hoặc Digital Twin. Điều này giúp doanh nghiệp xây dựng nhà máy thông minh, tối ưu hóa quy trình sản xuất. Ví dụ, tại các nhà máy năng lượng mặt trời ở Việt Nam, PLC Siemens S7-1200 tích hợp với hệ thống giám sát SCADA, cải thiện hiệu suất vận hành lên 18%.

Lợi ích thực tế của PLC trong hệ thống điều khiển

Sử dụng PLC mang lại nhiều lợi ích thiết thực, đặc biệt trong các ngành công nghiệp tại Việt Nam:

• Tăng hiệu suất sản xuất: PLC tự động hóa quy trình, giảm thời gian chết, tăng năng suất 20-30%. Ví dụ, trong ngành thực phẩm, PLC điều khiển dây chuyền đóng gói, tăng sản lượng 25% so với hệ thống thủ công.
• Tiết kiệm năng lượng: PLC tối ưu hóa hoạt động động cơ và thiết bị, giảm tiêu thụ điện năng 15-20%. Trong hệ thống chiếu sáng đường phố thông minh, PLC giúp tiết kiệm đến 70% chi phí năng lượng.
• Giảm lỗi con người: Tự động hóa giúp loại bỏ sai sót thủ công, đảm bảo chất lượng sản phẩm ổn định. Trong ngành sản xuất linh kiện điện tử, PLC giảm tỷ lệ lỗi sản phẩm xuống dưới 1%.
• Dễ dàng bảo trì và mở rộng: Thiết kế module của PLC cho phép nâng cấp I/O hoặc thay đổi chương trình mà không cần can thiệp vật lý phức tạp.
• Tăng tuổi thọ hệ thống: Với độ bền cao, PLC giúp kéo dài tuổi thọ thiết bị, tiết kiệm chi phí thay thế.

Ứng dụng minh họa của PLC tại Việt Nam

Ngành sản xuất chế biến

Trong ngành thực phẩm và đồ uống, PLC điều khiển các dây chuyền đóng gói và chế biến. Tại nhà máy bia ở Việt Nam, PLC Siemens S7-1200 điều khiển quy trình lên men và đóng chai, đảm bảo độ chính xác và tăng hiệu suất 20%.

Hệ thống xử lý nước thải

PLC được sử dụng để điều khiển bơm định lượng và giám sát chất lượng nước. Tại nhà máy xử lý nước thải ở TP.HCM, PLC Mitsubishi FX3U quản lý hệ thống bơm, giảm chi phí vận hành 15% và đảm bảo nước đạt tiêu chuẩn xả thải.

Ngành năng lượng tái tạo

Trong các hệ thống năng lượng mặt trời, PLC điều khiển việc tích hợp nguồn năng lượng, tối ưu hóa hiệu suất. PLC Siemens và INVT giúp giảm 18% chi phí vận hành trong các dự án năng lượng tái tạo tại Việt Nam.

Điều khiển robot công nghiệp

Trong dây chuyền sản xuất ô tô tại VinFast, PLC Siemens S7-1500 điều khiển các cánh tay robot hàn và lắp ráp, đảm bảo độ chính xác cao và tăng năng suất 30%.

Thông số kỹ thuật của các dòng PLC phổ biến

Dưới đây là bảng thông số kỹ thuật của một số dòng PLC phổ biến tại Việt Nam:

Nguồn: Siemens SIMATIC S7-1200 Manual, Mitsubishi FX3U User Guide.

Mua PLC chính hãng tại Việt Nam

Để đảm bảo chất lượng và hiệu suất, hãy chọn mua PLC chính hãng từ các nhà phân phối uy tín. CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG cung cấp PLC Siemens chính hãng, kèm CO, CQ, giá cạnh tranh và hỗ trợ kỹ thuật từ đội ngũ 10+ năm kinh nghiệm. Liên hệ ngay qua hotline 0904 777 528 hoặc email info@mtee.vn để được tư vấn giải pháp tối ưu.

Tham khảo thêm:

• Tổng quan về bộ lập trình PLC
• Ứng dụng bộ lập trình PLC trong tự động hóa công nghiệp

Kết luận

Nguyên lý hoạt động của PLC dựa trên chu kỳ quét và cấu trúc phần cứng hiện đại, mang lại hiệu suất, độ tin cậy và tính linh hoạt vượt trội trong hệ thống điều khiển tự động. Với các lợi ích như tăng năng suất, tiết kiệm năng lượng, và giảm lỗi, PLC là giải pháp không thể thiếu trong công nghiệp 4.0 tại Việt Nam. Tận dụng lợi ích từ bộ lập trình PLC – liên hệ ngay CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG để triển khai giải pháp phù hợp cho doanh nghiệp của bạn!
