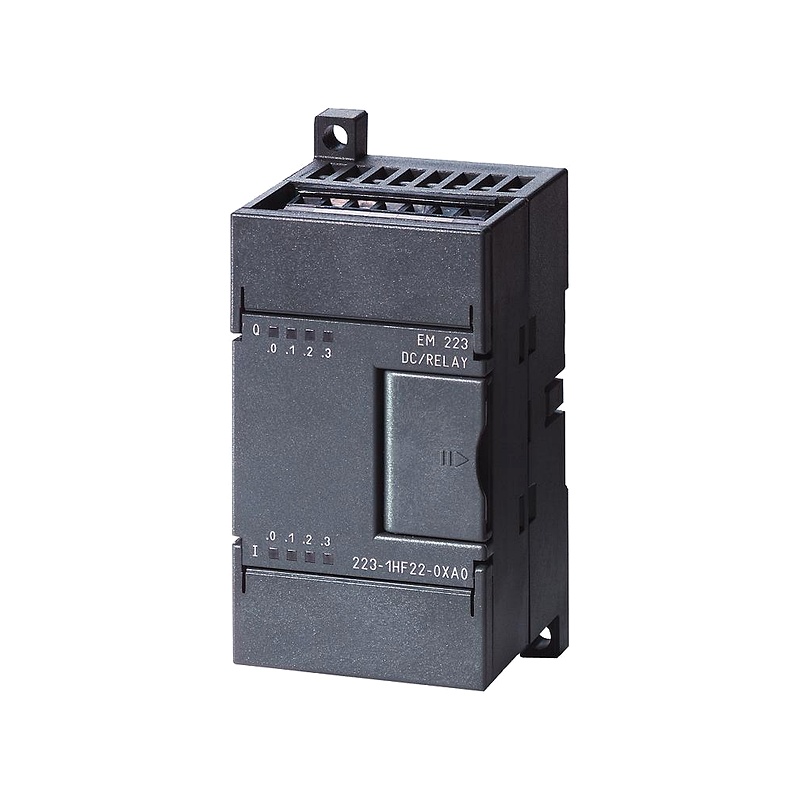

6ES7223-1HF22-0XA8 – Mô Đun S7-200 EM 223 4DI/4DO

Model: 6ES7223-1HF22-0XA8 – Mô Đun S7-200 EM 223 4DI/4DO SIMATIC S7-200 CN, Digital I/O EM 223, only for S7-22X CPU, 4 DI/4 DO relay, 5-30 V DC, 250 V AC this S7-200 CN product only has CE approval (6ES7223-1HF22-0XA8).

Mã sản phẩm	6ES7223-1HF22-0XA8
Thông số	SIMATIC S7-200 CN, Digital I/O EM 223, only for S7-22X CPU, 4 DI/4 DO relay, 5-30 V DC, 250 V AC this S7-200 CN product only has CE approval
Kích thước	7.10 x 10.00 x 5.80
Khối lượng	0.144 Kg
Hãng sản xuất	Siemens AG
Xuất xứ	China
Bảo hành	Bảo hành chính hãng 12 tháng

MTEE.VN là nhà phân phối các dòng sản phẩm bộ điều khiển lập trình PLC S7-200 của Siemens- China tại thị trường Việt Nam. Với sứ mệnh lắng nghe nhu cầu và mang lại các giá trị đích thực, vượt trội tới khách hàng bằng chất lượng sản phẩm phần cứng, giải pháp phầm mềm và niềm tin dịch vụ

Giới thiệu PLC S7-200

• S7-200 là thiết bị điều khiển logic lập trình loại nhỏ của hãng Siemens, có cấu trúc theo kiểu module và có các module mở rộng. Các module này đươc sử dụng cho nhiều ứng dụng lập trình khác nhau.
• S7-200 được thiết kế nhỏ gọn, chi phí thấp, và tập lệnh có đủ lệnh bit logic, so sánh, bộ đếm, dịch/quay thanh ghi, timer cho phép lập trình điều khiển Logic dễ dàng.
• S7-200 tích hợp sẵn cổng Profibus hay sử dụng một module mở rộng, cho phép tham gia vào mạng Profibus như một Slave thông minh. Có cổng truyền thông nối tiếp RS485 vơi đầu nối 9 chân. Tốc độ truyền cho máy lập trình kiểu PPI là 9600 bauds, theo kiểu tự do là 300 – 38.400 bauds.

Cấu tạo của PLC S7-200 bao gồm:

• Có từ 6 đầu vào/ 4 đầu ra số (CPU221) đến 24 đầu vào/ 16 đầu ra số (CPU226). Có thể mở rộng các đầu vào/ra số bằng các module mở rộng.
• Có 2 kiểu ngõ ra là Relay và Transitor cấp dòng.
• Tích hợp sẵn cổng Profibus hay sử dụng một module mở rộng, cho phép tham gia vào mạng Profibus như một Slave thông minh..
• Ngôn ngữ lập trình: LAD, STL, FBD.

CPU S7-200

Các module CPU khác nhau có số lượng ngõ vào ra khác nhau: S7-200 có 4 dòng là CPU 221, CPU 222 và CPU 224, CPU 226.

CPU 221 DC/DC/DC 6 Inputs/4 Outputs	6ES7211-0AA23-0XB0
CPU 221 AC/DC/Relay 6 Inputs/4 Relays	6ES7211-0BA23-0XB0
CPU 222 DC/DC/DC 8 Inputs/6 Outputs	6ES7212-1AB23-0XB8
CPU 224 DC/DC/DC 14 Inputs/10 Outputs	6ES7214-1AD23-0XB8
CPU 224 AC/DC/Relay 14 Inputs/10 Relays	6ES7214-1BD23-0XB8
CPU 224XP DC/DC/DC 14 Inputs/10 Outputs	6ES7214-2AD23-0XB8
CPU 224XP AC/DC/Relay 14 Inputs/10 Relays	6ES7214-2BD23-0XB8
CPU 226 DC/DC/DC 24 Inputs/16 Outputs	6ES7216-2AD23-0XB8
CPU 226 AC/DC/Relay 24 Inputs/16 Relays	6ES7216-2BD23-0XB8

Bảng mô tả đặc tính các dòng CPU như sau:

Tùy vào ứng dụng điều khiển hệ thống để có thể chọn các model phù hợp.

Module mở rộng PLC S7-200

PLC S7-200 có thể mở rộng ngõ vào/ra bằng cách ghép nối thêm các module mở rộng về phía bên phải của CPU. Bảng dưới trình bày các module có thể mở rộng của PLC S7-200. Với các CPU khác nhau các thành phần mở rộng được sẽ khác nhau.

Giao tiếp

PLC S7-200 giao tiếp với PC qua cổng RS-232 cần có cáp nối PC/PPI với bộ chuyển đổi từ RS232 sang RS485. Giữa các PLC S7-200 kết nối với nhau theo giao thức Modbus.

Ứng dụng của PLC Siemens S7 – 200

Ứng dụng trong công nghiệp và dân dụng như: – Hệ thống băng tải – Điều khiển đèn chiếu sáng – Điều khiển bơm cao áp – Máy đóng gói – Máy in – Máy dệt – Máy trộn v.v…

Cấu hình chi tiết 6ES7223-1HF22-0XA8 – Mô Đun S7-200 EM 223 4DI/4DO

6ES7223-1HF22-0XA8 – Mô Đun S7-200 EM 223 4DI/4DO. SIMATIC S7-200 CN, Digital I/O EM 223, only for S7-22X CPU, 4 DI/4 DO relay, 5-30 V DC, 250 V AC this S7-200 CN product only has CE approval (6ES7223-1HF22-0XA8). Truy cập tại đây để xem thông tin chi tiết sản phẩm.

Chế độ bảo hành

MTEE là nhà phân phối chính thức thiết bị PLC S7-200 của Siemens tại Việt Nam, giá cả tốt nhất thị trường, đầy đủ các chính sách bảo hành chính hãng.

---

Cảm ơn quý khách đã truy cập vào website MTEE.VN. Kính chúc quý khách nhận được những thông tin hữu ích và có những trải nghiệm tuyệt vời trên trang.

Thương hiệu	Siemens
Series	PLC S7-200
