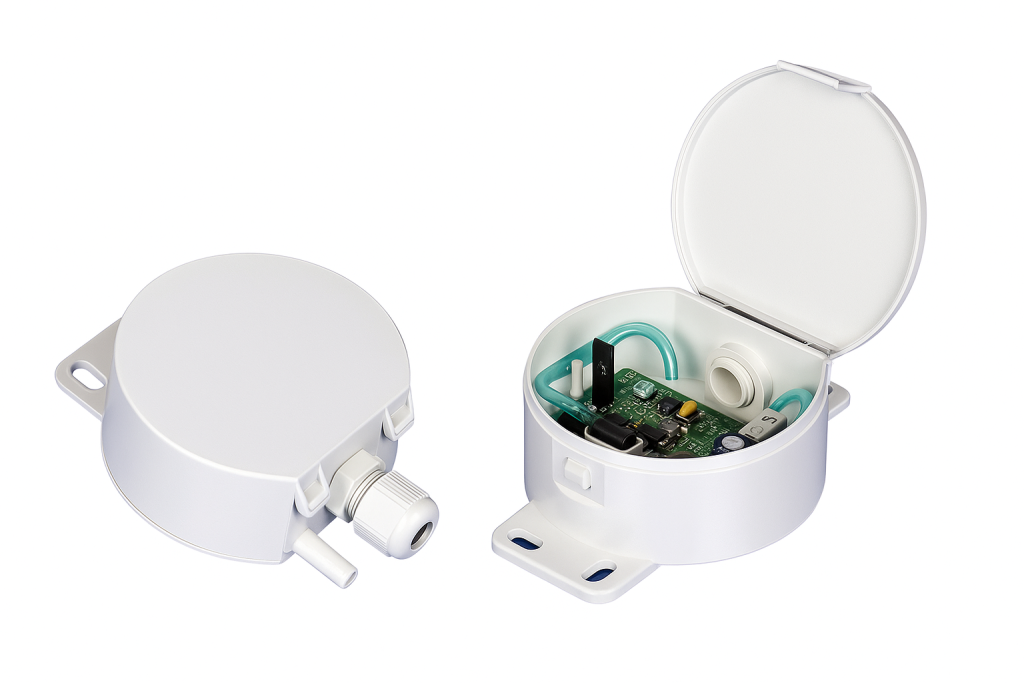

Cảm biến chênh áp gió PTO 500V – VCP/SWEDEN

Tên sản phẩm: Cảm biến chênh áp gió PTO 500V

Mã hàng: PTO 500V

Tính năng nổi bật: PTO 500V là cảm biến chênh áp suất không khí giá rẻ, kích thước nhỏ gọn

MTEE là nhà phân phối trực tiếp các dòng sản phẩm cảm biến nhiệt độ, độ ẩm, áp suất… của VCP/SWEDEN tại thị trường Việt Nam. Với sứ mệnh lắng nghe nhu cầu và mang lại các giá trị đích thực. Vượt trội tới khách hàng bằng chất lượng sản phẩm, dịch vụ bảo hành theo chính sách của hãng từ 1 năm trở lên. Đảm bảo giá thành hợp lý cùng chế độ hậu mãi tận tình làm hài lòng mọi khách hàng

Cảm biến chênh áp cầu thang, cảm biến áp suất gió là gì?

Cảm biến chênh áp cầu thang hay còn gọi cảm biến chênh áp gió. Cảm biến chênh lệch áp suất, cảm biến áp suất gió. Cảm biến chênh áp khí hoặc cảm biến áp suất khí. Thiết bị có chức năng giám sát chênh lệch áp suất trong đường ống gió, chênh lệch áp suất cầu thang.

Cảm biến chênh áp cầu thang, cảm biến áp suất gió chuyển đổi tín hiệu chênh lệch áp suất thành tín hiệu 0-10V hoặc 4-20mA điện. Mục đích giám sát chênh lệch áp suất gió với khoảng chênh lệch làm việc từ 0 -100Pa hoặc lên tới 0– 100 kPa,

Phạm vi ứng dụng

Cảm biến chênh áp cầu thang, cảm biến áp suất gió được ứng dụng phổ biến trong việc giám sát trạng thái chênh áp suất. Môi trường đo đạc bao gồm hoạt động của quạt trong hệ HVAC bao gồm AHU, PAU. Giám sát trạng thái chênh áp suất cầu thang, điều khiển phòng sạch,  …

Bằng giám sát chênh lệch áp suất không khí giúp vận hành theo yêu cầu, chức năng của hệ thống. Cảnh báo khi có sự thay đổi áp suất gió nhằm khắc phục sự cố sớm nhất.

Bảng liệt kê mã sản phẩm và giải đo áp suất không khí với Cảm biến chênh áp gió PTO 500V

Thông số kỹ thuật của Cảm biến chênh áp cầu thang, cảm biến áp suất gió

Ứng dụng phổ biến:

– Trong các đám cháy ở tòa nhà cao tầng, thì nguyên nhân thương vong lớn nhất là do khói từ đám cháy. Khói lan ra nhanh chóng khắp tòa nhà. Khói làm cho người ta nhanh chóng kiệt sức, hoảng loạn, không tìm thấy lối thoát hiểm.

– Để giải quyết bài toán trên thì hệ thống cầu thang thoát hiểm ra đời. Và để cho hệ thống đó hoạt động hiệu quả thì cần có quạt tăng áp cầu thang. Tác dụng đẩy khói ra khỏi lối thoát hiểm duy nhất tòa nhà.

– Khi xảy ra cháy, mọi người sẻ chạy vào cầu thang thoát hiểm. Khi có tín hiệu báo cháy từ hệ Fire alarm hệ thống điều khiển. Quạt chênh áp cầu thang hoạt động, dựa vào áp suất đo được tại cảm biến chênh áp cầu thang. Cảm biến áp suất gió và tín hiệu cài đặt áp suất cho phép trong buồng thang thoát hiểm. Để điều khiển giá trị áp suất sao cho khói từ bên ngoài không vào được hệ thống buồng thang do áp suất bên trong buồng thang cao hơn áp suất bên ngoài. Tạo đường thoát hiểm cho người dân tại các tòa nhà cao tầng.

Cầu thang thoát hiểm còn có tác dụng để đội cứu hộ vào từng tầng và kiếm người bị tai nạn do đám cháy để kịp thời sơ cứu.

Tùy vào áp suất gió thiết kế cài đặt để chọn loại Cảm biến chênh áp cầu thang, cảm biến áp suất gió có phạm vi làm việc phù hợp

Cách lắp đặt, nguyên lý hoạt động của Cảm biến chênh áp cầu thang, cảm biến áp suất gió

Một số trường hợp lắp đặt cảm biến công tắc áp suất thông dụng:

(A) Áp suất dưới khí quyển:

P1 (+) không được kết nối nhưng mở với khí quyển

P2 (-) kết nối với bên trong ống dẫn có áp suất thấp hơn khí quyển để chênh lệch áp suất với khí quyển

(B) Lắp đặt Bộ lọc bẩn không khí:

P1 (+) kết nối phía trước của bộ lọc

P2 (-) kết nối với phía sau của bộ lọc ứng dụng giám sát bộ lọc đã bẩn hay chưa để vệ sinh bộ lọc

(C) Lắp đặt thiết bị máy thở:

P1 (+) kết nối phía sau của máy thở

P2 (-) kết nối phía trước của máy thở

Các kết nối áp suất ở công tắc áp suất được đánh dấu bằng P1 (+) cho áp suất cao hơn và P2 (-) cho áp suất thấp hơn.

Tính Toán Hệ Thống Tăng Áp Cầu Thang bằng quạt điều khiển biến tần

Nguyên Lý Hoạt Động Của Hệ Thống:

Khi xảy ra cháy các quạt điều áp cầu thang hoạt động, sẽ cấp gió tại khu vực cầu thang để tạo áp suất không khí dương so với không khí môi trường xung quang, nâng áp cầu thang lên giá trị 50 Pa so với khu vực xung quanh.

Giá trị chênh áp này được kiểm soát thông qua bộ cảm biến chênh áp cầu thang, cảm biến áp suất không khí.

Khi giá trị cảm biến chênh áp cầu thang thấp hơn giá trị cài đặt (50 Pa), tín hiệu gửi về từ cảm biến chênh áp không khí sẽ được tủ điều khiển nhận và tiếp tục điều khiển quạt biến tần VSD sao cho giá trị áp suất tiếp tục tăng lên,khi giá trị chênh áp này vượt qua giá trị cài đặt (50 Pa), bộ cảm biến chênh áp sẽ gửi thông tin tủ điều khiển, tại đây sẽ gửi tín hiệu đến van giảm áp chạy bằng điện (motorize damper) van này mở ra làm giảm áp trong khoang cầu thang cho đến khi đạt giá trị cài đặt (50 Pa).

Khi sai số chênh lệch áp suất nằm vào khoảng cài đặt (50 Pa) chúng ta có thể sử dụng các phương pháp delay time hoặc khoảng áp suất tương đối không thay đổi trạng thái điều khiển quạt để tránh hiện tượng quạt chạy/dừng liên tục

Khi không có tín hiệu cháy, cầu thang thoát hiểm được thông gió, với giá trị thay đổi gió 4 lần một giờ, nhờ quạt cấp gió tươi đặt trên tầng kỹ thuật.

Hướng dẫn tính tạo áp cầu thang.

Số cửa mở đồng thời là 3 (cửa tầng cháy, trên tầng cháy và dưới tầng trệt) Sau khi tính được lưu lượng cần thiết cho quạt tạo áp cầu thang. Có tổng lưu lượng qua miệng gió mỗi tầng.

Chú ý quạt tạo áp cầu thang được nối vào hệ thống PCCC và hoạt động độc lập bằng nguồn khẩn cấp.

Tăng áp cầu thang có phòng đệm theo TC BS 12101-6:2005

Tạo áp cầu thang – Đặc tính kỹ thuật.

1 .Là hệ thống cơ khí được thiết kế nhằm cung cấp lực dương tối thiểu 20 Pa cho buồng thang thoát hiểm và tuân thủ theo tiêu chuẩn PCCC Việt Nam cũng như tiêu chuẩn CP:13:1999.

2 .Hệ thống điều áp cơ khí được thiết kế với 3 cửa thoát hiểm bất kỳ của cầu thang bộ được mở cùng lúc trong thời gian thoát hiểm.

3 . Khe hở giữa cửa thoát hiểm và phòng đệm, hay cửa thoát hiểm và cầu thang sẽ được duy trì nhằm kiểm soát rò rỉ không khí từ khu vực được tắng áp dựa trên tiêu chuẩn Anh : BS 5588

Ở chế độ bình thường .

Hệ thống sẽ được theo dõi liên tục bằng đèn báo cháy, ở bảng điều khiển báo cháy trung tâm và được điều khiển On-Off bằng tay.

Sự tác động của hệ thống sẽ được bắt đầu bằng tín hiệu báo cháy ở bất kỳ tầng nào của tòa nhà thông qua tiếp điểm trung gian hoặc công tắc bằng tay đặt tại vị trí phòng kiểm soát.

Trong thời gian nhận tín hiệu báo cháy quạt tăng áp biến tần sẽ bắt đầu vận hành, hệ thống sẽ duy trì ở chế độ vận hành cho đến khi thiết lập lại bằng tay. Đầu dò áp suất cảm biến chênh áp cầu thang được sử dụng để gửi tín hiệu hoạt động. Quạt điều áp sẽ tự động ngưng làm việc khi các đầu dò khói trên luồng gió cấp vào ngừng tín hiệu.

Nguồn cấp cho hệ thống điều áp cầu thang được lấy từ nguồn điện khẩn cấp, dây cấp nguồn và dây khiển phải là dây chống cháy.

————————————————
