Thiết bị đo mức nước theo nguyên lý siêu âm UTG21-K

Nguyên lý hoạt động

UTG21-K sử dụng nguyên lý đo bằng sóng siêu âm không tiếp xúc (Ultrasonic Non-contact Measurement). Cảm biến phát ra các xung siêu âm hướng về bề mặt chất lỏng. Khi sóng chạm vào bề mặt này, nó phản xạ trở lại đầu dò và được vi xử lý trung tâm ghi nhận. Bằng cách đo thời gian truyền sóng (Time of Flight – TOF), thiết bị xác định chính xác khoảng cách từ đầu dò đến bề mặt chất lỏng và quy đổi thành giá trị mức. Khác với các phương pháp cơ học truyền thống, UTG21-K hoàn toàn không tiếp xúc với môi chất, giúp loại bỏ nguy cơ ăn mòn, bám bẩn, hay sai số do độ nhớt hoặc áp suất thay đổi. Ngoài ra, thuật toán xử lý tín hiệu tiên tiến Echo Analysis được tích hợp giúp cảm biến loại bỏ nhiễu sóng, bọt khí hoặc hơi nước, đảm bảo độ chính xác ổn định trong mọi điều kiện đo.

Đặc điểm nổi bật của cảm biến UTG21-K

Đo không tiếp xúc – An toàn, độ bền cao

UTG21-K hoạt động bằng sóng siêu âm, không tiếp xúc trực tiếp với chất lỏng hoặc bùn, giúp:

• Hạn chế ăn mòn trong môi trường hóa chất hoặc nước thải.
• Tránh tích tụ cặn bẩn trên đầu dò.
• Đảm bảo an toàn cho người vận hành trong khu vực nguy hiểm.

Nhờ nguyên lý không tiếp xúc, thiết bị gần như không cần bảo trì định kỳ và tuổi thọ kéo dài hơn nhiều so với các cảm biến cơ học thông thường.

Độ chính xác cao – Đo ổn định theo thời gian

UTG21-K có sai số chỉ ±0.3% FS, độ phân giải 1 mm, giúp giám sát chính xác mức nước trong bồn lớn, hồ chứa hoặc hệ thống bơm.
Thiết bị được tích hợp bộ bù nhiệt tự động, đảm bảo sai số thấp ngay cả khi nhiệt độ thay đổi đột ngột (từ -35°C đến +70°C).

Cấu tạo chắc chắn – Chống nước, chống ăn mòn

• Vỏ cảm biến: chế tạo từ ABS, ETFE hoặc PTFE, chống ăn mòn tốt với hầu hết dung môi và axit nhẹ.
• Chuẩn bảo vệ: IP67 – chống bụi, chống nước hoàn toàn, sử dụng tốt trong môi trường ngoài trời hoặc khu vực ẩm ướt.
• Chịu áp: 0.8 – 3 bar, phù hợp với hệ thống bồn kín hoặc đường ống có áp suất.

Tương thích hệ thống tự động hóa

UTG21-K hỗ trợ đa dạng ngõ ra tín hiệu:

• Analog: 4–20mA (chuẩn công nghiệp).
• Digital: RS485 (Modbus RTU).
• Relay: 2 ngõ ra SPST điều khiển mức cao/thấp.

Dễ dàng tích hợp vào PLC, DCS, SCADA, HMI, tương thích với các thương hiệu điều khiển phổ biến như Siemens, Delta, Omron, Schneider, Mitsubishi,…

Dễ cấu hình và vận hành

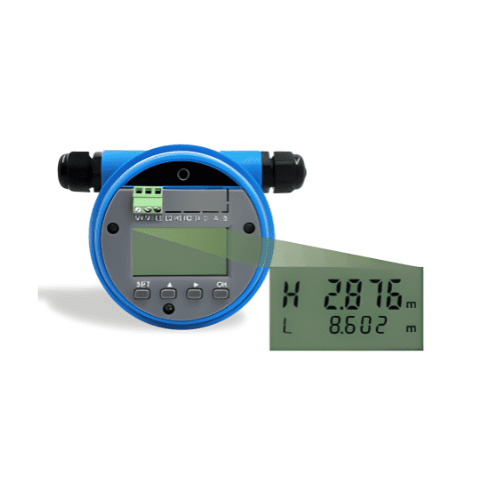

Mặt trước thiết bị có màn hình LCD hiển thị mức nước, khoảng cách và trạng thái rơ-le. Người dùng có thể thiết lập nhanh dải đo, ngưỡng cảnh báo, loại tín hiệu đầu ra bằng các phím nhấn vật lý – tiện lợi và không cần thiết bị lập trình rời.

Cấu tạo chung của UTG21-K

UTG21-K được cấu tạo gồm ba phần chính:

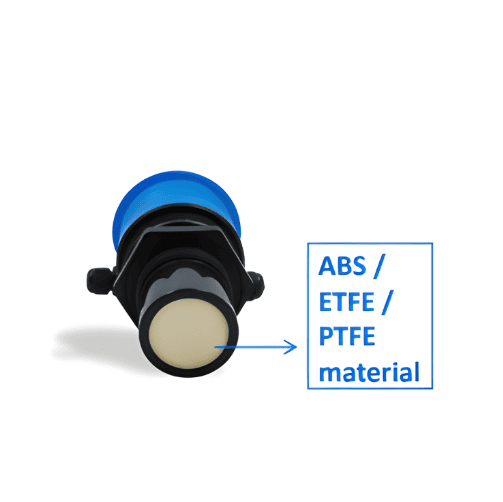

1. Đầu dò siêu âm (Ultrasonic Probe): phát và thu sóng siêu âm, được chế tạo từ vật liệu ABS, ETFE hoặc PTFE có khả năng chống hóa chất và chịu nhiệt tốt.
2. Bộ xử lý tín hiệu (Signal Processor): sử dụng vi điều khiển kỹ thuật số (DSP) để tính toán và hiển thị kết quả đo chính xác đến từng milimet.
3. Thân cảm biến (Transmitter Housing): được đúc kín hoàn toàn, đạt chuẩn IP67, đảm bảo chống bụi, chống nước và hoạt động tốt trong môi trường ẩm ướt hoặc ngoài trời.

Tổng thể, thiết bị có kích thước nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt tại nhiều vị trí khác nhau như bồn chứa, giếng, hố kỹ thuật hoặc hồ xử lý nước.

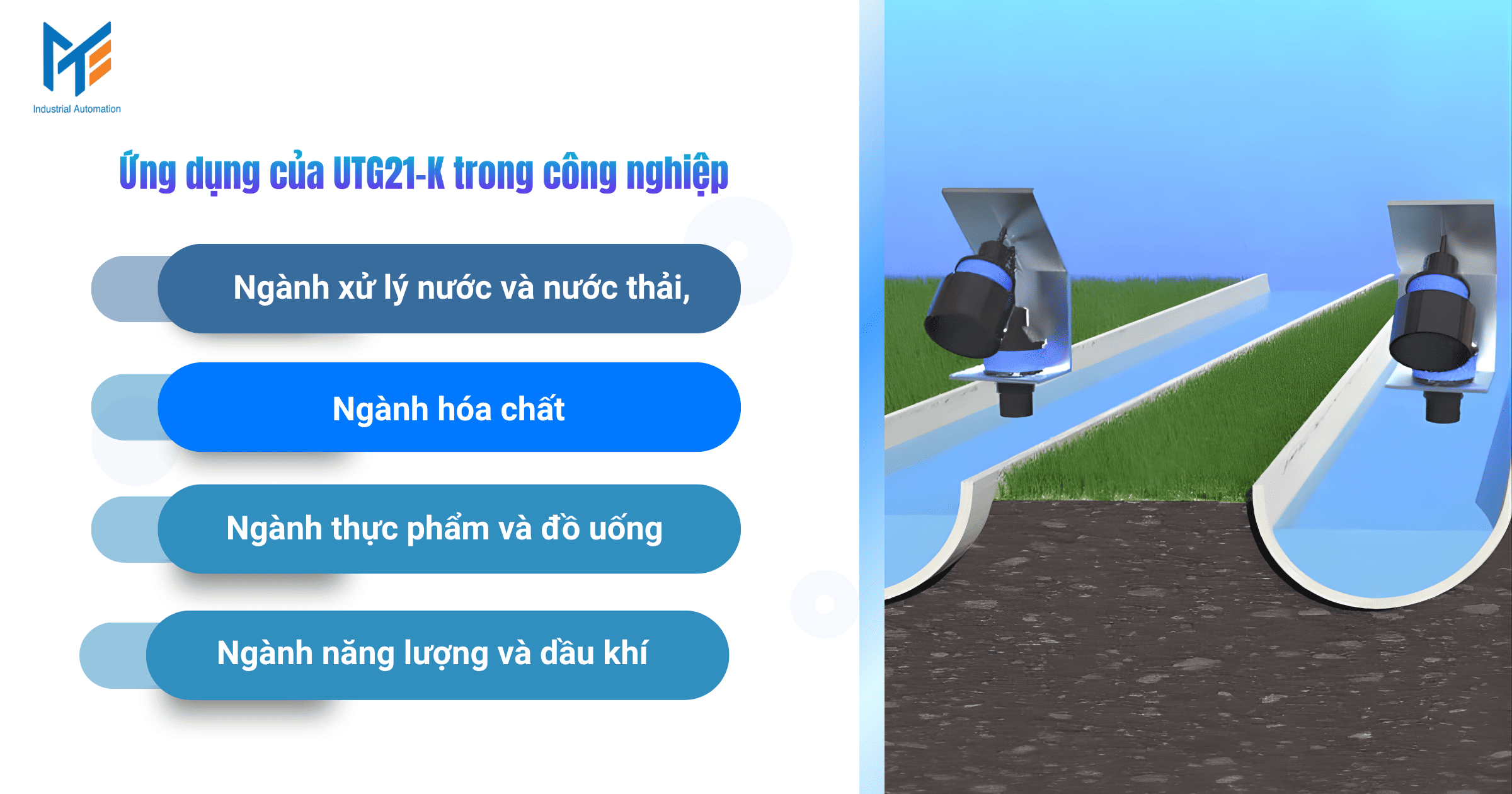

Ứng dụng của UTG21-K trong công nghiệp

• Trong ngành xử lý nước và nước thải, UTG21-K thường được lắp đặt tại các bể chứa, hồ lắng, giếng bơm, trạm bơm cấp thoát nước, giúp giám sát mức nước, điều khiển bơm tự động và cảnh báo tràn. Nhờ độ chính xác cao và khả năng đo liên tục, thiết bị giúp tối ưu vận hành và tiết kiệm điện năng cho hệ thống bơm.
• Trong ngành hóa chất, UTG21-K đảm nhận nhiệm vụ đo mức trong bồn acid, dung môi, chất phản ứng – những môi trường mà cảm biến cơ học khó hoạt động lâu dài. Nhờ đầu dò PTFE chống ăn mòn, thiết bị có thể hoạt động ổn định trong môi trường chứa hơi acid hoặc dung dịch kiềm mạnh.
• Ngành thực phẩm và đồ uống cũng là nơi UTG21-K được ứng dụng phổ biến, đặc biệt trong các bồn sữa, bia, nước giải khát, hoặc các bồn CIP tank. Nhờ đo không tiếp xúc và thiết kế bề mặt nhẵn, cảm biến dễ vệ sinh và đảm bảo tuân thủ các tiêu chuẩn an toàn vệ sinh thực phẩm.
• Trong ngành năng lượng và dầu khí, cảm biến được sử dụng để đo mức nước ngưng, dầu, bùn hoặc chất lỏng trong các hệ thống turbine và bồn chứa nhiên liệu. Với cấp bảo vệ IP67, UTG21-K có thể làm việc ổn định trong điều kiện áp suất và nhiệt độ cao.

Ưu điểm khi lựa chọn UTG21-K

• Việc sử dụng cảm biến đo mức nước UTG21-K mang lại nhiều lợi ích rõ ràng cho doanh nghiệp. Trước hết là độ tin cậy cao và tuổi thọ dài, giúp giảm chi phí bảo trì và thay thế thiết bị. Khả năng đo không tiếp xúc, không cần vệ sinh thường xuyên giúp thiết bị phù hợp với các hệ thống tự động vận hành liên tục.
• Thứ hai, tín hiệu ổn định và dễ tích hợp là yếu tố quan trọng trong các dây chuyền sản xuất hiện đại. UTG21-K hỗ trợ đầy đủ chuẩn tín hiệu công nghiệp, tương thích hoàn hảo với các bộ điều khiển PLC/SCADA/BMS đang được sử dụng rộng rãi tại Việt Nam.
  Cuối cùng, thiết kế chắc chắn, chống nước, chống bụi, chống ăn mòn giúp UTG21-K có thể làm việc ở mọi điều kiện – từ nhà máy thực phẩm sạch đến môi trường công nghiệp nặng.

Mua cảm biến đo mức nước UTG21-K chính hãng ở đâu?

Với nhiều năm uy tín trong lĩnh vực thiết bị điện và giải pháp tự động hóa, CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG hiện là nhà phân phối chính hãng thiết bị đo mức nước theo nguyên lý siêu âm Dalian/China tại Việt Nam. Chúng tôi tự hào đồng hành cùng nhiều doanh nghiệp lớn nhỏ và cam kết mang đến sản phẩm, linh kiện, thiết bị tự động hóa chất lượng, đáp ứng mọi nhu cầu của ngành công nghiệp kỹ thuật.

Lời kết

UTG21-K Dalian/China là dòng cảm biến đo mức nước siêu âm không tiếp xúc được thiết kế cho các ứng dụng công nghiệp đòi hỏi độ chính xác và độ bền cao. Nhờ công nghệ tiên tiến, vật liệu bền bỉ và khả năng tích hợp linh hoạt, thiết bị mang đến giải pháp toàn diện cho việc giám sát và điều khiển mức nước trong mọi hệ thống.

---
