Tổng quan về đồng hồ đo chênh áp chi tiết nhất

Trong công nghiệp hiện đại, việc giám sát chính xác hệ thống là yếu tố quan trọng để đảm bảo vận hành ổn định, tiết kiệm năng lượng và duy trì chất lượng sản phẩm. Một thông số cần theo dõi thường xuyên là chênh áp – thể hiện sự khác biệt áp suất giữa hai điểm trong đường ống, bộ lọc hoặc không gian phòng sạch.

Đồng hồ đo chênh áp là thiết bị được sử dụng phổ biến để đo và hiển thị giá trị này, giúp kỹ sư nhanh chóng đánh giá tình trạng hệ thống và đưa ra phương án xử lý kịp thời.

Tại Việt Nam, Mạnh Tùng là đơn vị cung cấp đồng hồ đo chênh áp chính hãng, được nhiều nhà máy và khu công nghiệp tin tưởng lựa chọn.

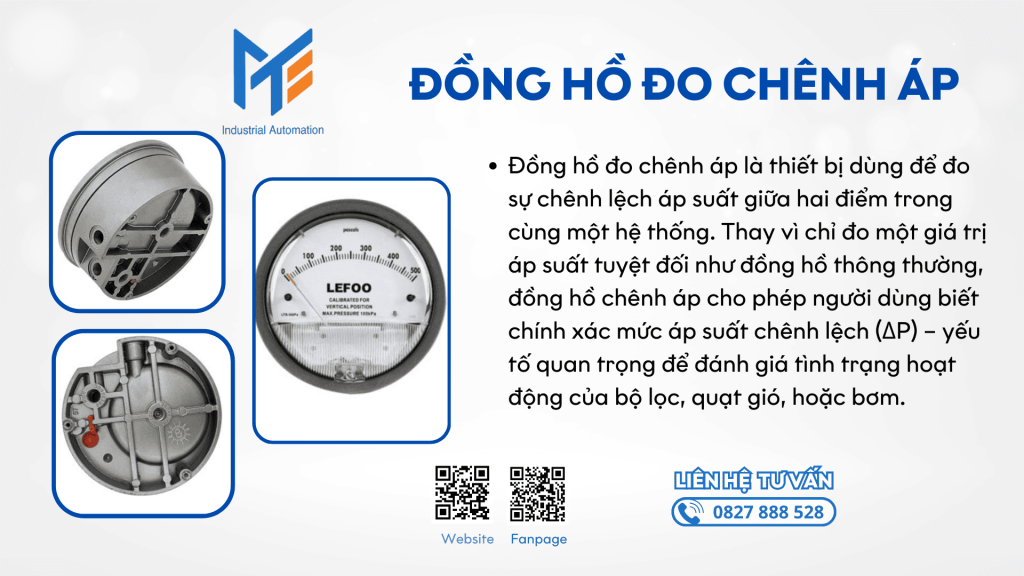

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp (Differential Pressure Gauge) là thiết bị dùng để đo sự chênh lệch áp suất giữa hai điểm trong cùng một hệ thống. Thay vì chỉ đo một giá trị áp suất tuyệt đối như đồng hồ thông thường, đồng hồ chênh áp cho phép người dùng biết chính xác mức áp suất chênh lệch (ΔP) – yếu tố quan trọng để đánh giá tình trạng hoạt động của bộ lọc, quạt gió, hoặc bơm.

Ví dụ: trong hệ thống lọc khí, khi bụi tích tụ trên màng lọc, chênh áp giữa đầu vào và đầu ra sẽ tăng. Bằng cách theo dõi đồng hồ chênh áp, người vận hành biết được khi nào cần thay bộ lọc – giúp tiết kiệm chi phí và bảo đảm hiệu suất hoạt động.

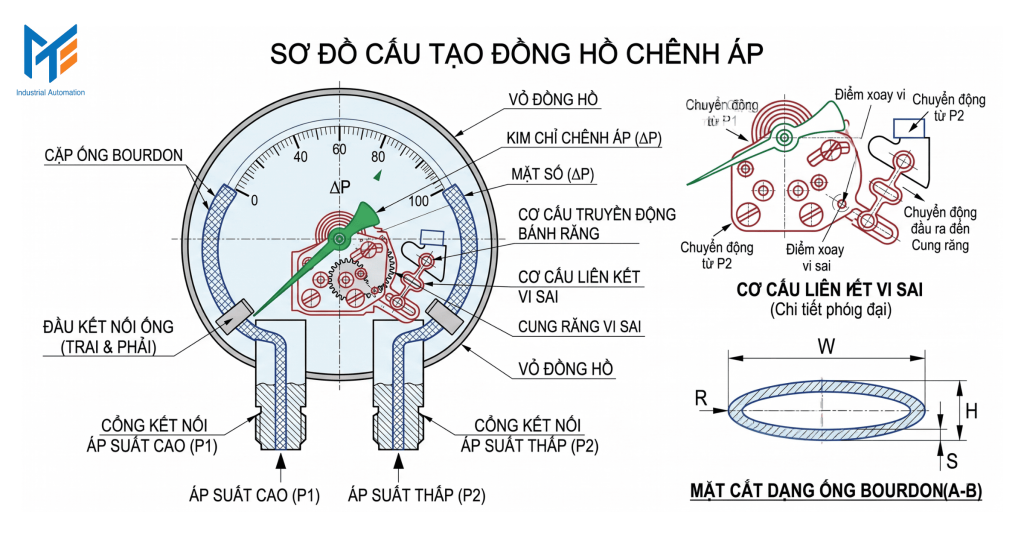

Cấu tạo của đồng hồ đo chênh áp

Một đồng hồ đo chênh áp cơ bản bao gồm các bộ phận sau:

• Hai cổng áp suất:
  • Cổng áp suất cao (High Pressure – HP)
  • Cổng áp suất thấp (Low Pressure – LP)
• Bộ cảm biến áp suất: thường là màng ngăn (diaphragm), ống Bourdon hoặc ống xoắn.
• Hệ thống truyền động và kim hiển thị: giúp chuyển đổi sự chênh lệch cơ học thành chuyển động hiển thị trên mặt đồng hồ.
• Thân vỏ: thường làm bằng thép không gỉ hoặc hợp kim nhôm, có khả năng chịu va đập và chống ăn mòn tốt.
• Mặt kính bảo vệ: bằng kính cường lực hoặc polycarbonate, đảm bảo độ bền và khả năng quan sát tốt.

Tùy theo môi trường làm việc (khí nén, hơi, chất lỏng, phòng sạch…), vật liệu chế tạo sẽ được lựa chọn để đảm bảo độ chính xác và tuổi thọ cao.

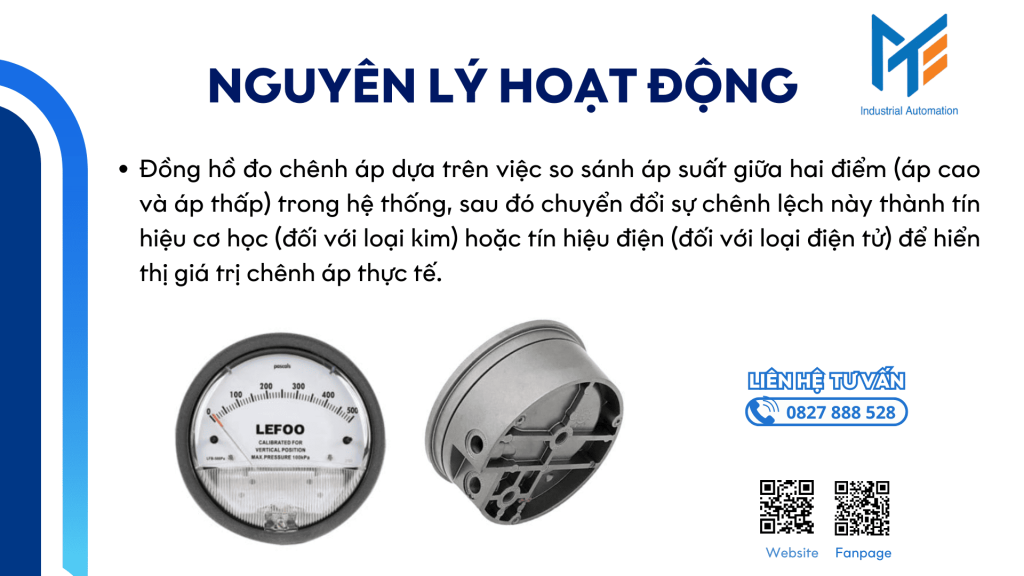

Nguyên lý hoạt động của đồng hồ chênh áp

Khi hai cổng áp suất của đồng hồ được nối vào hai điểm đo trong hệ thống, áp suất từ mỗi phía sẽ tác động lên hai mặt của bộ phận cảm biến. Sự chênh lệch áp suất giữa hai bên làm phần tử cảm biến (thường là màng, ống Bourdon hoặc piston) dịch chuyển. Chuyển động này được truyền đến cơ cấu đo để hiển thị giá trị ΔP (P1 – P2) trên mặt đồng hồ.

Đối với đồng hồ chênh áp điện tử, sự dịch chuyển của cảm biến sẽ được chuyển đổi thành tín hiệu điện (ví dụ: 4–20 mA, 0–10 V) đưa về hệ thống điều khiển. Nhờ đó, thiết bị có thể cảnh báo, điều khiển tự động và ghi nhận dữ liệu từ xa.

Các loại đồng hồ đo chênh áp phổ biến

Loại thiết bị	Đặc điểm	Ứng dụng
Đồng hồ chênh áp cơ (Analog)	Không cần nguồn điện, hiển thị trực tiếp	Lọc gió, phòng sạch, HVAC
Đồng hồ chênh áp điện tử (Digital)	Độ chính xác cao, có báo ngưỡng, xuất tín hiệu	Nhà máy, tòa nhà thông minh, BMS
Chênh áp vi sai dạng màng (Diaphragm Type)	Độ nhạy cao, dùng cho áp suất thấp	Phòng sạch, phòng thí nghiệm
Chênh áp dạng piston	Bền, dùng cho áp suất lớn	Công nghiệp hóa chất, dầu khí

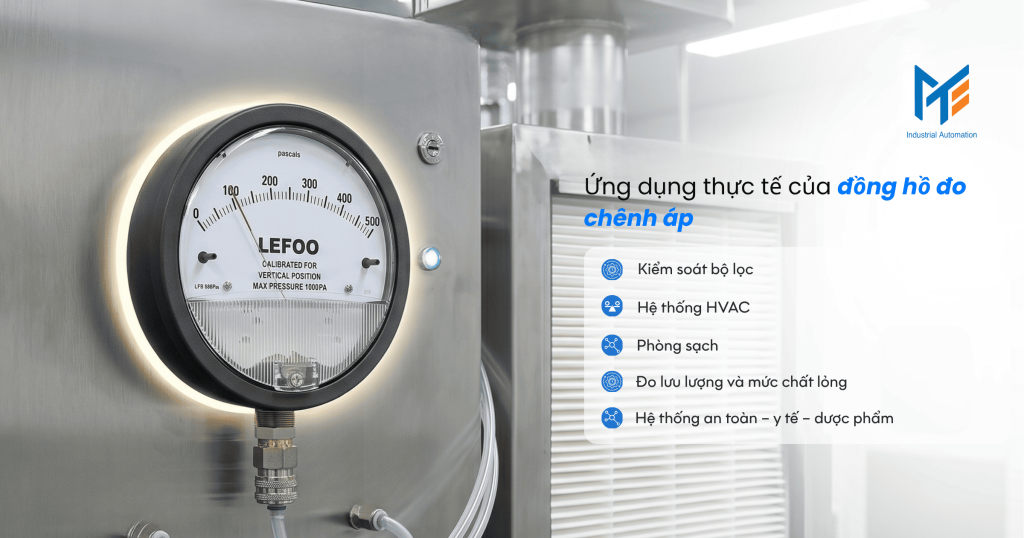

Ứng dụng thực tế của đồng hồ đo chênh áp

Đồng hồ đo chênh áp được sử dụng rộng rãi trong đo lường công nghiệp và tự động hóa, giúp giám sát áp suất, lưu lượng và an toàn hệ thống. Một số ứng dụng điển hình gồm:

Kiểm soát bộ lọc

Theo dõi độ chênh áp giữa hai đầu bộ lọc để biết khi nào cần thay. Khi bộ lọc bẩn, chênh áp tăng – báo hiệu lọc bị tắc, cần thay mới để duy trì hiệu suất và bảo vệ thiết bị.

Hệ thống HVAC

Giúp điều chỉnh lưu lượng gió, áp suất và thông gió trong hệ thống điều hòa, đảm bảo cân bằng khí động và tiết kiệm năng lượng.

Phòng sạch

Giám sát chênh áp giữa phòng sạch và hành lang để duy trì áp suất dương, ngăn bụi bẩn, vi sinh xâm nhập – đảm bảo tiêu chuẩn GMP/ISO.

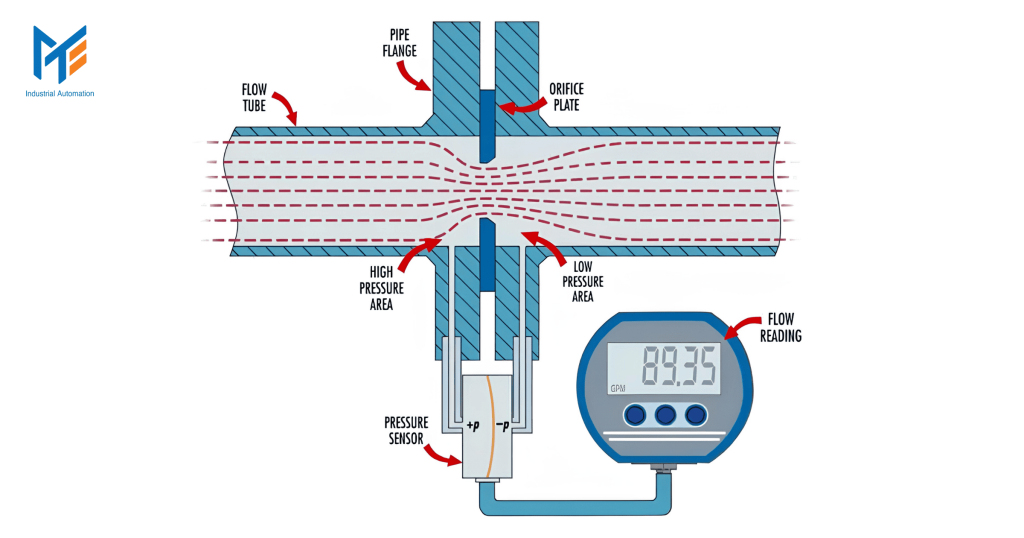

Đo lưu lượng & mức chất lỏng

Dựa vào chênh áp giữa hai điểm để tính lưu lượng dòng chảy hoặc chiều cao chất lỏng trong bồn chứa, ứng dụng trong ngành nước, dầu khí, hóa chất.

Hệ thống an toàn – y tế – dược phẩm

Dùng để phát hiện sự cố áp suất trong hệ thống tăng áp cầu thang, phòng mổ, hoặc nhà máy dược – giúp duy trì môi trường vô trùng và đảm bảo an toàn.

Ví dụ thực tế

Tại một phòng sạch dược phẩm, đồng hồ chênh áp Magnehelic được gắn giữa hai khu vực. Khi giá trị chênh áp giảm dưới 10 Pa, hệ thống cảnh báo sáng đèn, nhắc kỹ thuật viên điều chỉnh quạt gió. Nhờ đó, phòng luôn duy trì áp suất dương ổn định, đáp ứng tiêu chuẩn GMP.hệ thống cảnh báo bật đèn, báo cho nhân viên điều chỉnh hệ thống gió – đảm bảo tiêu chuẩn GMP.

Mua đồng hồ đo chênh áp chính hãng ở đâu?

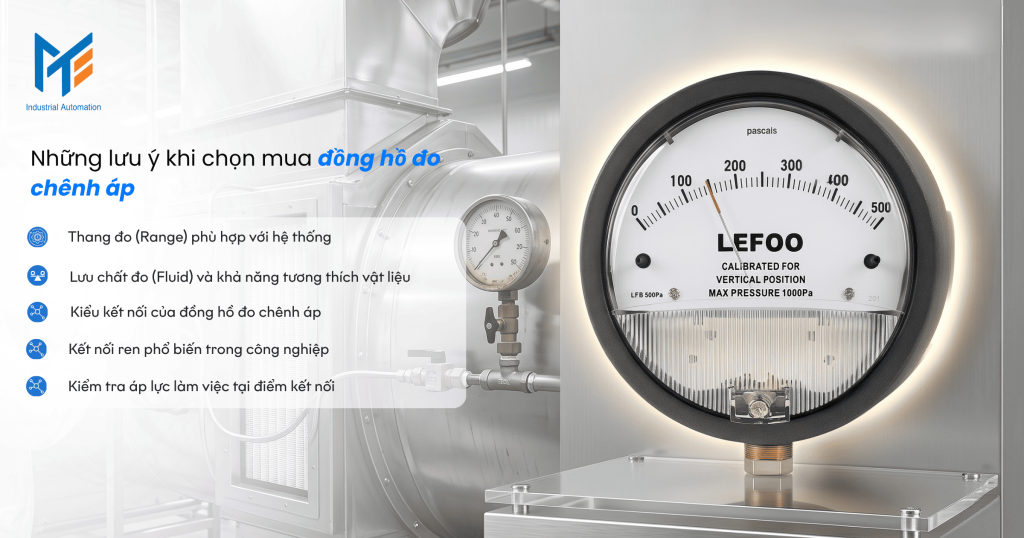

Tiêu chí chọn mua đồng hồ đo chênh áp

Khi lựa chọn, cần quan tâm đến:

• Thang đo áp suất và độ chính xác
• Dải đo chênh áp phù hợp hệ thống
• Môi trường lắp đặt (nhiệt độ, độ ẩm, ăn mòn)
• Kiểu kết nối và phương pháp hiển thị (cơ hay điện tử)
• Thương hiệu và chứng chỉ kỹ thuật

Mua hàng chính hãng

Việc chọn nơi cung cấp đồng hồ đo chênh áp chính hãng đóng vai trò rất quan trọng để đảm bảo chất lượng, độ bền và tính chính xác, và Mạnh Tùng được biết đến là nhà phân phối thiết bị đo lường công nghiệp uy tín, chính hãng.

Khi mua hàng tại Mạnh Tùng, khách hàng sẽ được:

• Tư vấn lựa chọn sản phẩm phù hợp với ứng dụng thực tế.
• Cung cấp đầy đủ giấy chứng nhận CO, CQ, bảo hành chính hãng.
• Hỗ trợ kỹ thuật, lắp đặt và hiệu chuẩn thiết bị.
• Giao hàng toàn quốc, chính sách hậu mãi chu đáo.

---

Kết luận

Đồng hồ đo chênh áp là thiết bị không thể thiếu trong các hệ thống giám sát áp suất, đặc biệt ở các lĩnh vực đo lường công nghiệp và tự động hóa. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, cũng như lựa chọn đúng loại thiết bị sẽ giúp hệ thống vận hành ổn định, giảm rủi ro và nâng cao hiệu quả sản xuất.

Nếu bạn đang tìm kiếm một đơn vị cung cấp uy tín, hãy liên hệ ngay Mạnh Tùng – nhà phân phối chính hãng để được tư vấn miễn phí và báo giá hợp lý.

---
