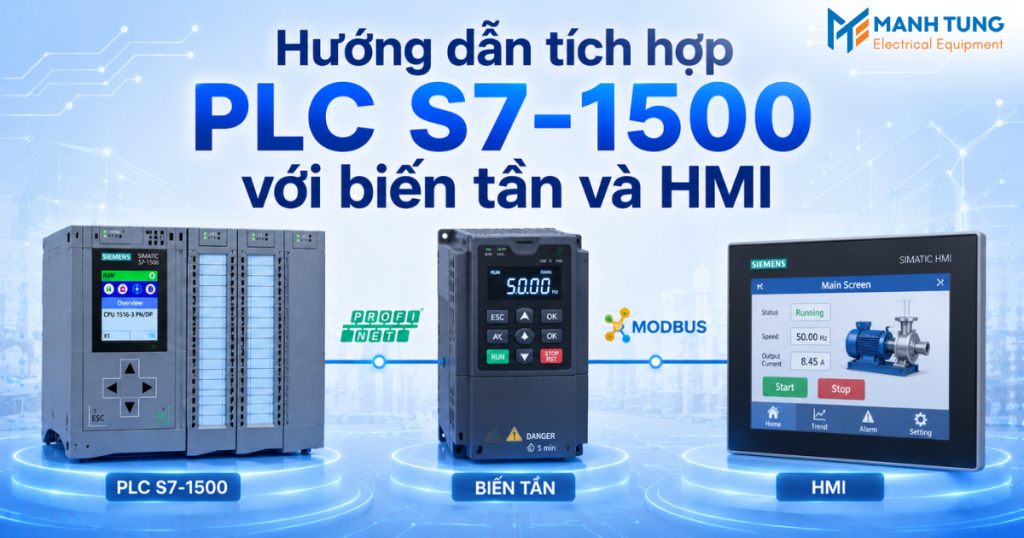

Hướng dẫn tích hợp PLC S7-1500 với biến tần và HMI

Xu hướng số hóa và tự động hóa sản xuất ngày càng phát triển, đòi hỏi những giải pháp điều khiển thông minh. PLC S7-1500 được các kỹ sư ưa chuộng nhờ hiệu suất cao và độ ổn định, nhưng chỉ phát huy tối đa khi tích hợp với biến tần (Inverter) và HMI. Sự kết hợp này giúp hệ thống tự động vận hành chính xác, giám sát dữ liệu theo thời gian thực và dễ dàng điều khiển. Bài viết sẽ hướng dẫn chi tiết cách tích hợp PLC S7-1500 với biến tần và HMI, đồng thời giới thiệu giải pháp từ Công ty thiết bị điện Mạnh Tùng, đơn vị phân phối Siemens chính hãng tại Việt Nam.

---

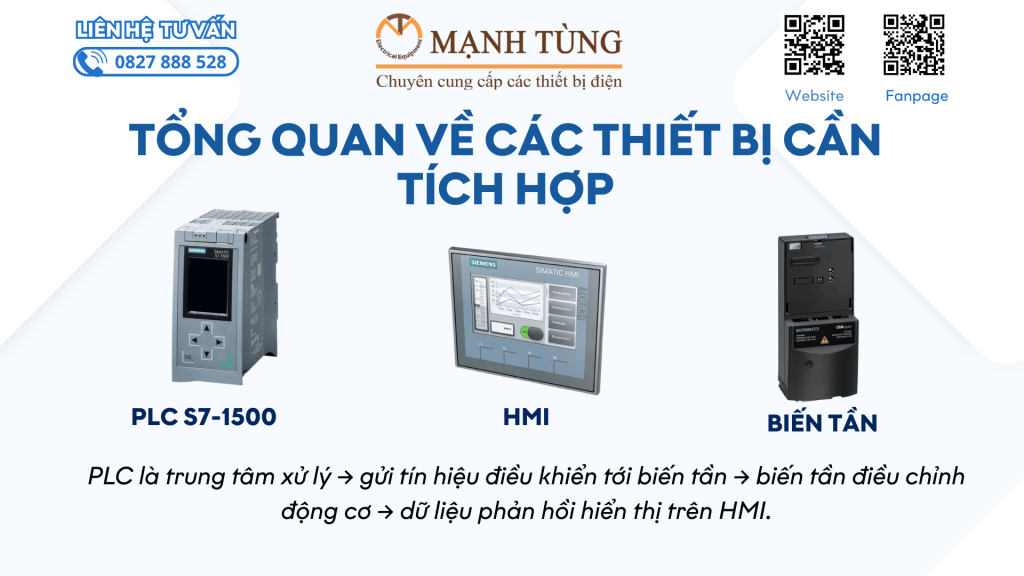

Tổng quan về các thiết bị cần tích hợp

PLC S7-1500

• PLC S7-1500 là “bộ não” của hệ thống điều khiển, S7-1500 nổi bật với tốc độ xử lý cao, bộ nhớ lớn và được tích hợp nhiều tính năng chẩn đoán.
• Hỗ trợ truyền thông PROFINET/Profibus giúp kết nối dễ dàng với biến tần và HMI.
• Lập trình trên TIA Portal, một nền tảng thân thiện và mạnh mẽ.
• Hiệu suất xử lý nhanh, phù hợp với các ứng dụng phức tạp.

Biến tần

• Biến tần có nhiệm vụ chính điều chỉnh tốc độ, mô-men xoắn và chiều quay động cơ.
• Giúp tiết kiệm điện năng và bảo vệ thiết bị.
• Trong các ứng dụng băng tải, quạt công nghiệp, bơm nước, biến tần giúp vận hành mượt mà và ổn định.

HMI

• Đây là giao diện vận hành giữa con người và máy móc.
• Hiển thị dữ liệu, cảnh báo lỗi, cho phép nhập thông số điều khiển trực tiếp.
• Giúp kỹ sư dễ dàng giám sát tình trạng động cơ mà không cần can thiệp trực tiếp vào PLC.

Mối quan hệ giữa ba thiết bị có thể hình dung như sau: PLC là trung tâm xử lý → gửi tín hiệu điều khiển tới biến tần → biến tần điều chỉnh động cơ → dữ liệu phản hồi hiển thị trên HMI.

Xem thêm: Hướng dẫn chọn PLC phù hợp với hệ thống tự động hóa

Lợi ích khi tích hợp PLC S7-1500 với biến tần và HMI

• Tối ưu vận hành: Kỹ sư giám sát và điều chỉnh tốc độ, dòng điện, tải động cơ ngay lập tức.
• Tiết kiệm chi phí bảo trì: Cảnh báo sớm từ HMI giúp xử lý kịp thời, tránh hỏng hóc lớn.
• Nâng cao năng suất: Hệ thống hoạt động đồng bộ, giảm thời gian dừng máy.
• Mở rộng linh hoạt: Hỗ trợ kết nối nhiều biến tần, HMI trong cùng một mạng PROFINET.
• Tiết kiệm năng lượng: Biến tần điều chỉnh tốc độ theo tải thực tế, giảm điện năng tiêu thụ đáng kể.

Ví dụ thực tế: Một nhà máy dệt tại Bình Dương đã triển khai PLC S7-1500 kết hợp với biến tần Siemens G120 và màn hình HMI KTP700. Hệ thống này giúp điều chỉnh tốc độ băng tải theo từng công đoạn sản xuất vải, giảm 15% điện năng tiêu thụ và giảm 20% sự cố dừng máy so với trước. Đây là minh chứng rõ ràng cho lợi ích của tích hợp đồng bộ.

Xem thêm: Ứng dụng PLC S7-1500 trong các dự án công nghiệp lớn.

Chuẩn bị trước khi triển khai tích hợp

Để quá trình tích hợp PLC S7-1500 với biến tần và HMI diễn ra thuận lợi, bạn cần chuẩn bị đầy đủ cả phần cứng, phần mềm và tài liệu kỹ thuật:

Phần cứng

• PLC Siemens S7-1500: nên chọn CPU hỗ trợ PROFINET, ví dụ CPU 1513-1 PN.
• Biến tần: phổ biến nhất là SINAMICS G120, có thể dùng V20 hoặc dòng khác có hỗ trợ PROFINET/Modbus.
• HMI Siemens: tùy nhu cầu, có thể chọn KTP Basic, Comfort Panel hoặc WinCC Unified Panel.
• Cáp Ethernet công nghiệp: loại Cat5e/Cat6 có bọc chống nhiễu để đảm bảo kết nối ổn định.
• Nguồn và dây điều khiển motor: chuẩn bị đúng công suất, đúng tiêu chuẩn an toàn điện.

Phần mềm

• TIA Portal: phiên bản phù hợp với model PLC/HMI bạn sử dụng.
• Startdrive: plugin tích hợp trong TIA Portal, bắt buộc khi cấu hình biến tần SINAMICS.

Firmware & Driver

• Đảm bảo firmware của PLC, HMI, biến tần tương thích với TIA Portal.
• Nếu sử dụng biến tần hãng khác ngoài Siemens → cần import GSDML để TIA Portal nhận diện thiết bị.

Tài liệu kỹ thuật

• Datasheet biến tần: để nắm rõ thông số motor, điện áp, dòng định mức.
• Hướng dẫn kết nối PLC ↔ Drive: tài liệu wiring và cấu hình truyền thông.
• Tài liệu WinCC: phục vụ việc thiết lập màn hình HMI, tag, alarm và giao diện điều khiển.

Giao thức truyền thông phổ biến

• PROFINET IO: chuẩn mặc định khi kết nối S7-1500 với SINAMICS.
• Modbus TCP/RTU: dùng khi biến tần không hỗ trợ PROFINET.
• USS: giao thức nối tiếp RS485, thường dùng cho biến tần nhỏ.
• PROFIdrive: profile truyền thông chuyên dụng cho biến tần Siemens.

Các bước thực hiện tích hợp

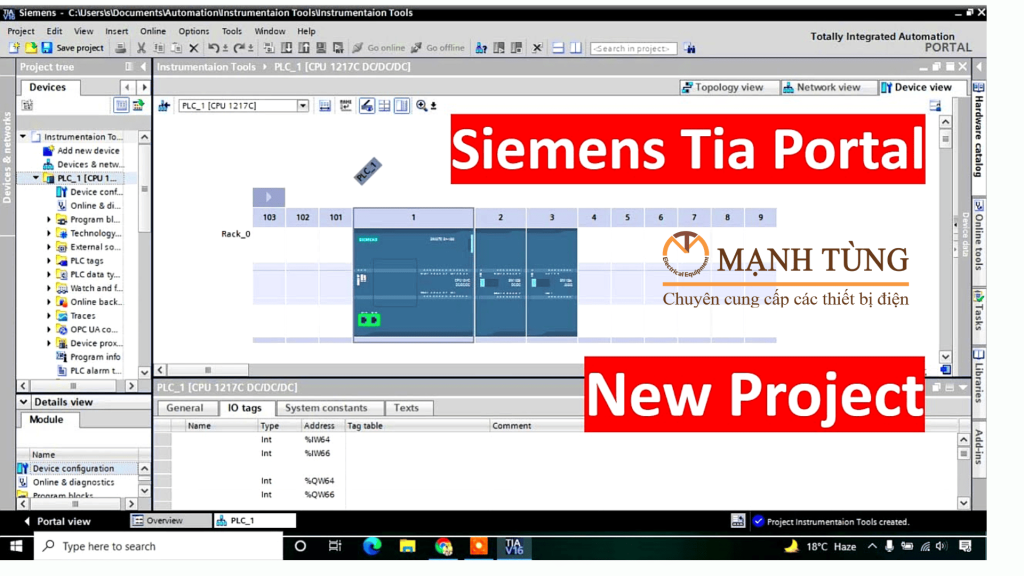

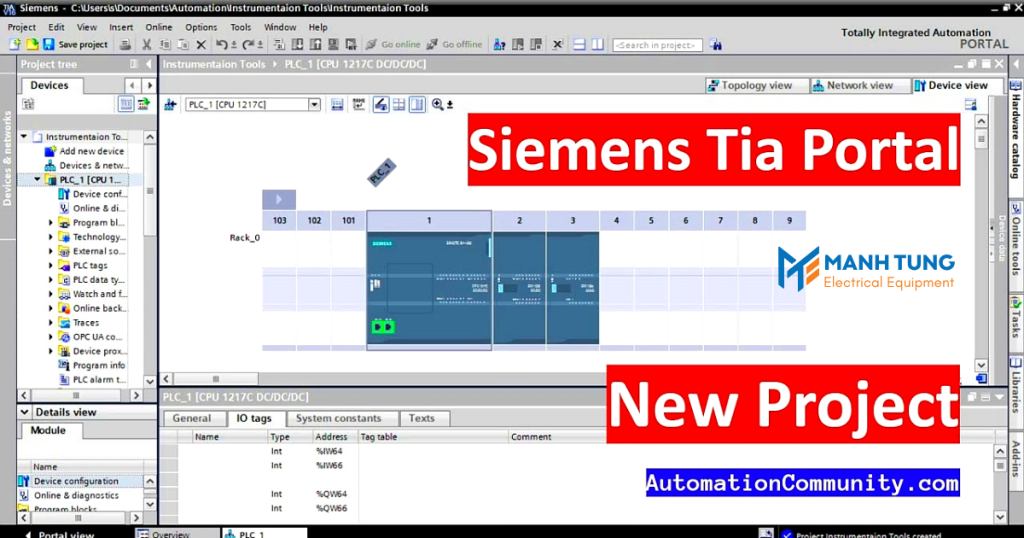

Bước 1: Tạo project và thêm thiết bị

1. Mở TIA Portal → New Project.
2. Add device: chọn CPU S7-1500.
3. Add HMI device (KTP/Comfort/Unified Panel).
4. Add biến tần SINAMICS G120 qua Startdrive (hoặc import GSDML).

Bước 2: Cấu hình mạng & địa chỉ IP

• Gán địa chỉ IP cho PLC, HMI, biến tần.
• Ví dụ:
  • PLC: 192.168.0.10
  • Drive: 192.168.0.20
  • HMI: 192.168.0.30
• Kiểm tra PROFINET device name khớp với cấu hình.

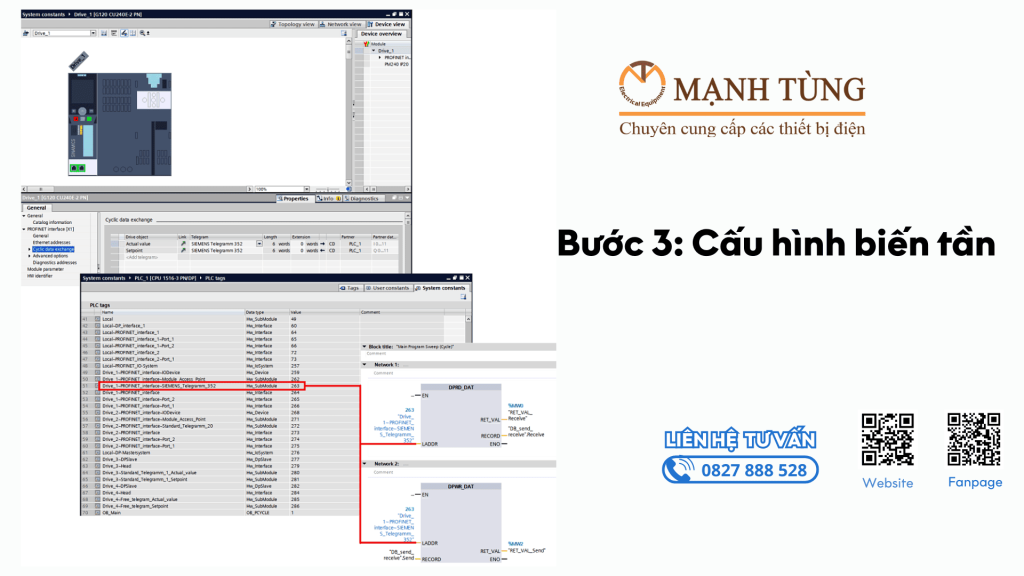

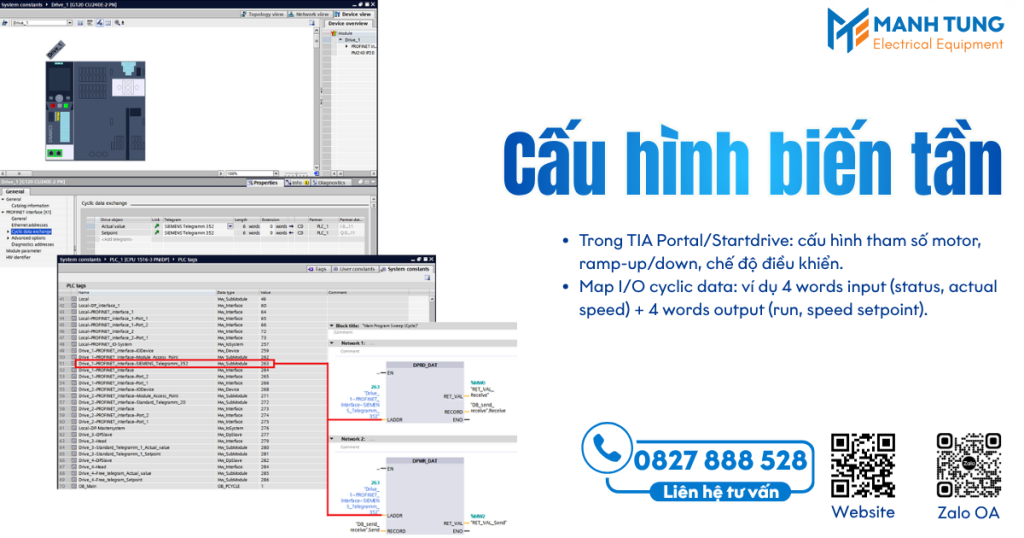

Bước 3: Cấu hình biến tần

• Trong TIA Portal/Startdrive: cấu hình tham số motor, ramp-up/down, chế độ điều khiển.
• Map I/O cyclic data: ví dụ 4 words input (status, actual speed) + 4 words output (run, speed setpoint).

Bước 4: Tạo DB trong PLC

Ví dụ DB_Drive_Control & DB_Drive_Status:

• DB_Drive_Control
  • RunCmd (BOOL)
  • SpeedSetpoint (REAL)
  • Direction (BOOL)
• DB_Drive_Status
  • ActualSpeed (REAL)
  • Running (BOOL)
  • Fault (BOOL)
  • FaultCode (INT)

Bước 5: Lập trình logic PLC

Ví dụ logic SCL:

IF StartButton AND NOT DB_Drive_Status.Fault THEN
   DB_Drive_Control.RunCmd := TRUE;
   DB_Drive_Control.SpeedSetpoint := HMI_SetSpeed;
END_IF;

IF StopButton OR DB_Drive_Status.Fault THEN
   DB_Drive_Control.RunCmd := FALSE;
END_IF;

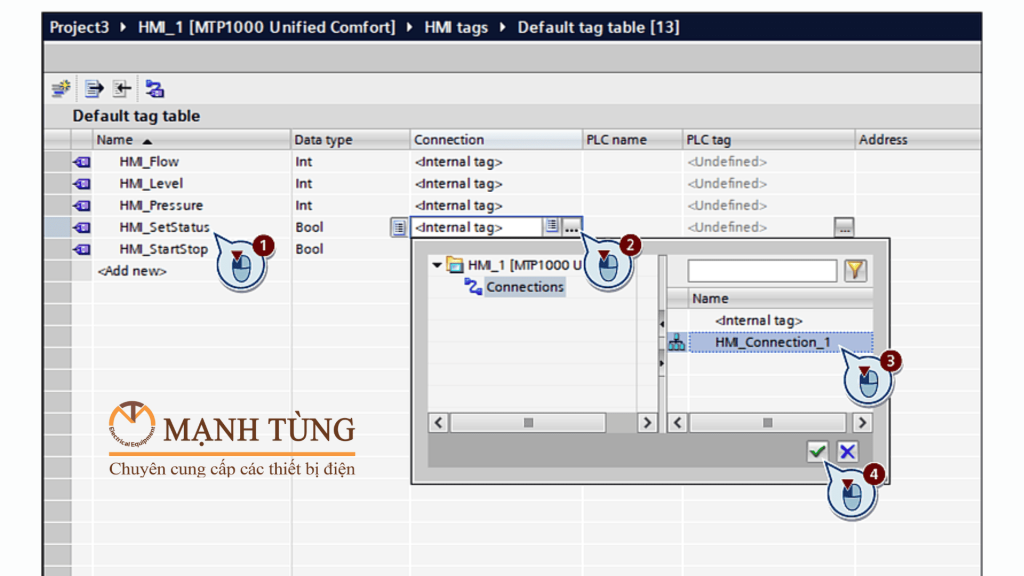

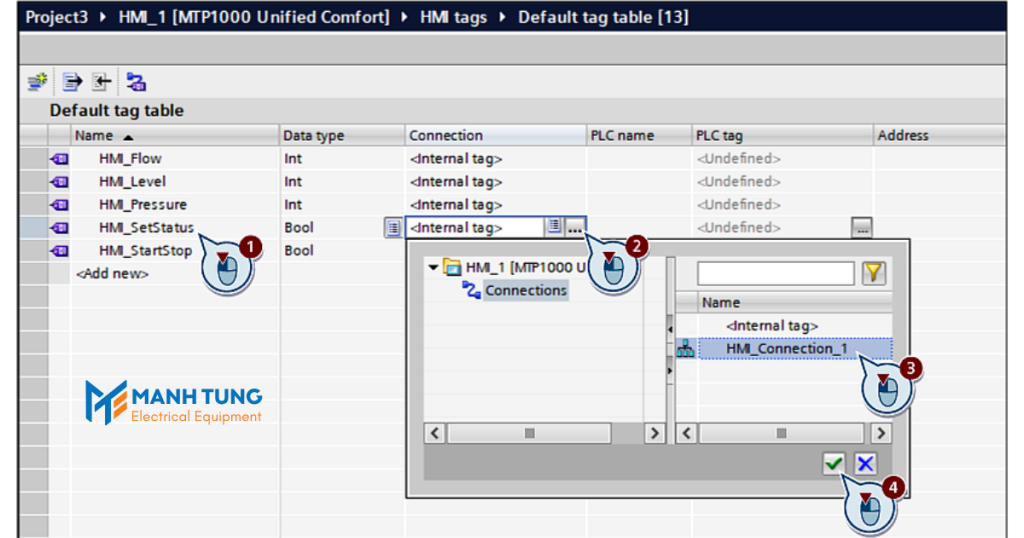

Bước 6: Thiết lập HMI

• Tạo connection HMI ↔ PLC.
• Mapping tag đến DB trong PLC.
• Thiết kế màn hình:
  • Nút Start/Stop.
  • Thanh trượt chỉnh tốc độ.
  • Đèn báo lỗi.
  • Trend hiển thị ActualSpeed.
  • Alarm hiển thị FaultCode.

Bước 7: Tải xuống & chạy thử

• Download project vào PLC, HMI, Drive.
• Test điều khiển: Start → motor chạy, chỉnh tốc độ, Stop → motor dừng.
• Kiểm tra alarm, thử simulate fault.

Lưu ý quan trọng & xử lý sự cố

Khi tích hợp PLC S7-1500 với biến tần và HMI, kỹ sư cần tuân thủ chặt chẽ các yêu cầu an toàn đồng thời chuẩn bị phương án xử lý lỗi thường gặp:

• An toàn & bảo mật
  • Luôn ngắt nguồn trước khi đấu nối motor để tránh rủi ro điện giật hoặc hỏng thiết bị.
  • Tích hợp E-Stop phần cứng độc lập nhằm bảo vệ hệ thống khi có sự cố.
  • Sử dụng TLS/secure communication trong kết nối HMI ↔ PLC để đảm bảo dữ liệu không bị can thiệp.
  • Cập nhật firmware mới nhất cho PLC và HMI để duy trì tính ổn định và tương thích với WinCC Unified.
• Xử lý sự cố thường gặp
  • PLC không nhận drive qua PROFINET → Kiểm tra địa chỉ IP, station name và kết nối mạng.
  • HMI không đọc được tag → Rà soát cấu hình kết nối, tag mapping và phiên bản firmware.
  • Motor không đổi tốc độ → Kiểm tra mapping trong DB, đặc biệt loại dữ liệu (REAL/INT).
  • Drive không nhận lệnh RUN → Xác minh nguồn Enable và chế độ điều khiển (Local/Remote).

---

Kết luận

Việc tích hợp PLC Siemens S7-1500 với biến tần và HMI không chỉ giúp hệ thống tự động vận hành trơn tru mà còn tăng hiệu quả sản xuất, tiết kiệm năng lượng và dễ dàng giám sát.

Nếu bạn cần thiết bị chính hãng hoặc hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ đại lý Mạnh Tùng để được tư vấn và đồng hành trong quá trình triển khai hệ thống.
