Nguyên lý hoạt động của bộ nguồn công nghiệp

Thời đại tự động hóa và công nghiệp 4.0, mọi thiết bị điện, điện tử đều cần một nguồn cung cấp chất lượng để vận hành ổn định, đó chính là bộ nguồn công nghiệp. Dù chỉ là một linh kiện nhỏ trong tủ điện, bộ nguồn lại đóng vai trò then chốt giúp toàn bộ hệ thống hoạt động trơn tru, an toàn và hiệu quả. Để biết những quan trọng đó như thế nào thì hãy cùng Mạnh Tùng tìm hiểu chi tiết về nguyên lý hoạt động của bộ nguồn công nghiệp trong bài viết này.

Giới thiệu về bộ nguồn công nghiệp

Bộ nguồn công nghiệp (Industrial Power Supply) là thiết bị dùng để chuyển đổi dòng điện từ AC (xoay chiều) sang DC (một chiều), cung cấp năng lượng cho các thiết bị như PLC, cảm biến, relay, HMI, motor servo hay các module điều khiển.

Tất cả sản phẩm bộ nguồn do MTEE phân phối đều được nhập khẩu chính hãng từ các thương hiệu uy tín như Siemens, Mitsubishi, Schneider, đảm bảo chất lượng cũng như tuổi thọ và độ an toàn tuyệt đối trong vận hành.

Tham khảo: Bộ nguồn là gì? Tổng quan về bộ nguồn

Chức năng và nguyên lý chính của bộ nguồn

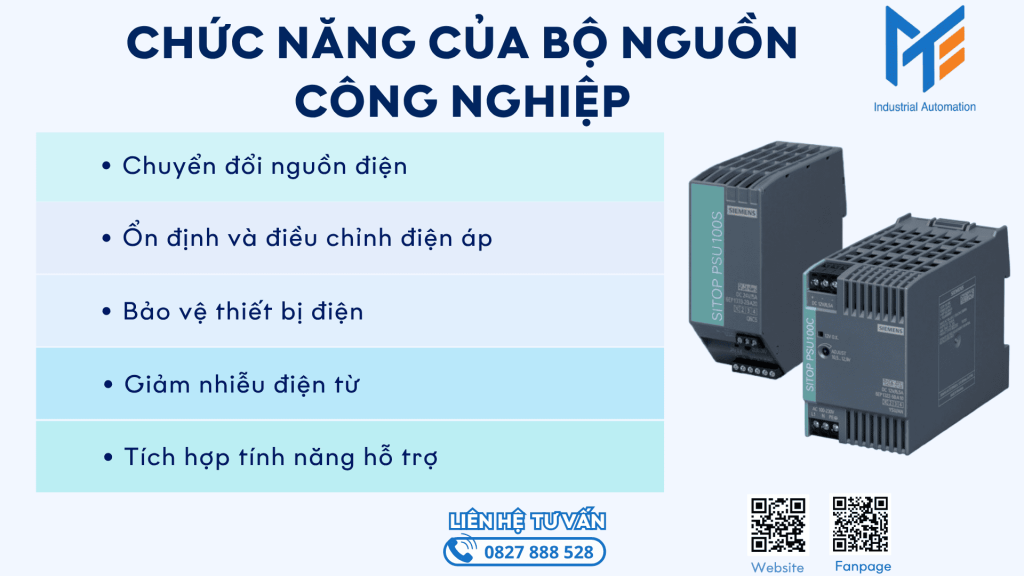

Chức năng chính

Bộ nguồn công nghiệp là thiết bị quan trọng trong hệ thống điện và tự động hóa, không chỉ chuyển đổi và cung cấp điện năng mà còn giữ vai trò bảo vệ giúp các thiết bị hoạt động ổn định và an toàn. Các chức năng chính gồm:

Chuyển đổi nguồn điện
Bộ nguồn có nhiệm vụ chuyển đổi điện áp từ nguồn AC (xoay chiều) sang nguồn DC (một chiều) phù hợp với yêu cầu của các thiết bị điện tử như PLC, cảm biến, HMI hay bộ điều khiển.

Ổn định và điều chỉnh điện áp
Sau khi chuyển đổi, bộ nguồn đảm bảo điện áp đầu ra luôn ổn định, giúp thiết bị hoạt động chính xác, hạn chế hư hỏng do dao động điện áp hoặc thay đổi tải.

Bảo vệ thiết bị điện
Bộ nguồn công nghiệp được trang bị các mạch bảo vệ chống quá tải, quá áp và ngắn mạch, giúp ngăn ngừa sự cố và bảo vệ linh kiện điện tử.

Giảm nhiễu điện từ
Bộ nguồn có mạch lọc nhiễu EMI giúp giảm tạp âm điện, đảm bảo tín hiệu giữa các thiết bị được truyền chính xác và ổn định trong môi trường công nghiệp.

Tích hợp tính năng hỗ trợ
Một số bộ nguồn cao cấp có hệ thống tản nhiệt, nhiều cổng kết nối và chế độ tiết kiệm điện năng, góp phần nâng cao hiệu suất và tuổi thọ của thiết bị.

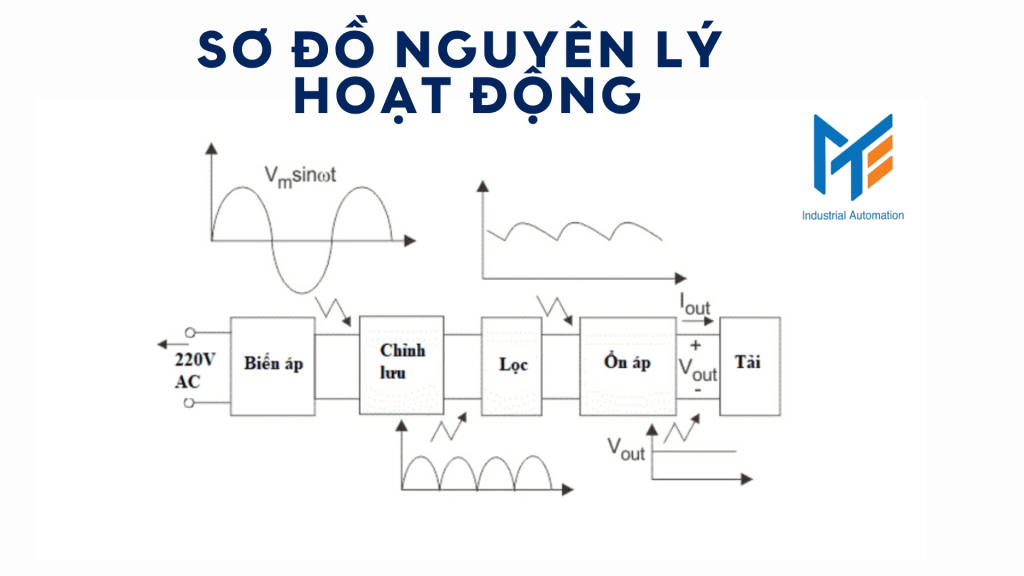

Nguyên lý hoạt động

Bộ nguồn là thiết bị thiết yếu giúp chuyển đổi điện áp và dòng điện AC đầu vào sang dòng điện DC đầu ra, cung cấp nguồn năng lượng ổn định cho các thiết bị điện tử.

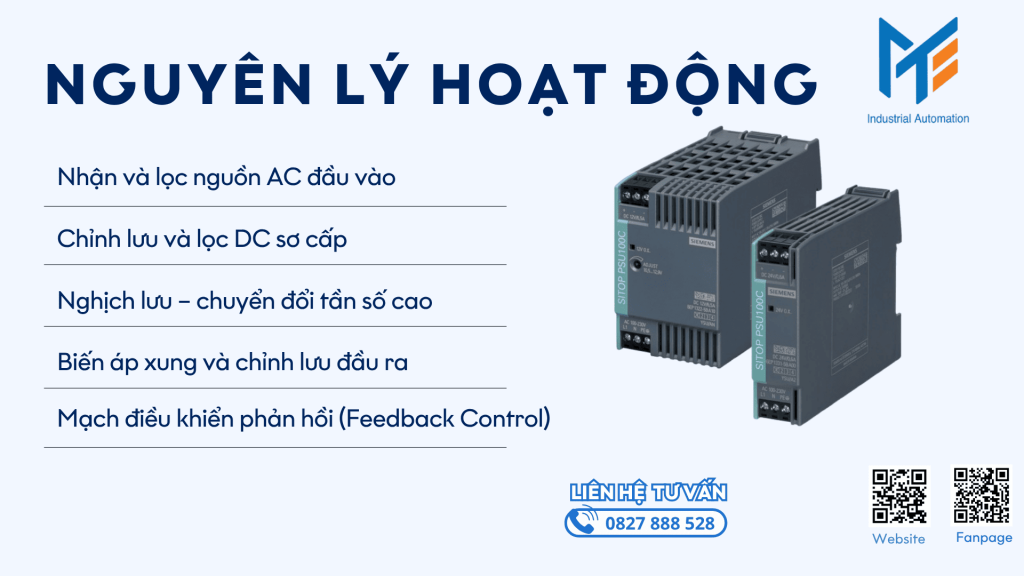

Hầu hết các bộ nguồn hiện đại ngày nay đều sử dụng công nghệ nguồn chuyển mạch (Switch Mode Power Supply – SMPS) nhằm đạt hiệu suất cao, kích thước gọn nhẹ và độ ổn định tốt. Nguyên lý hoạt động của bộ nguồn công nghiệp SMPS gồm các giai đoạn chính sau:

Nhận và lọc nguồn AC đầu vào

Nguồn điện xoay chiều (thường là 220V hoặc 380V) được đưa vào mạch lọc nhiễu EMI, giúp loại bỏ nhiễu cao tần, xung điện và bảo vệ mạch điện tử phía sau khỏi dao động điện áp đột ngột.

Chỉnh lưu và lọc DC sơ cấp

Dòng AC sau khi lọc sẽ đi qua cầu diode chỉnh lưu, biến đổi thành dòng DC thô (chưa ổn định). Tụ điện dung lớn được sử dụng để làm phẳng điện áp, giảm độ gợn sóng và cung cấp nguồn DC sơ cấp cho giai đoạn tiếp theo.

Nghịch lưu – chuyển đổi tần số cao

Tại giai đoạn này, MOSFET hoặc IGBT sẽ thực hiện quá trình nghịch lưu, biến đổi dòng DC sơ cấp thành AC tần số cao (20–100 kHz). Việc tăng tần số cho phép giảm kích thước biến áp xung và nâng cao hiệu suất chuyển đổi năng lượng, điều mà nguồn tuyến tính truyền thống không làm được.

Biến áp xung và chỉnh lưu đầu ra

Dòng AC tần số cao đi qua biến áp xung để giảm hoặc tăng điện áp theo yêu cầu thiết kế (thường là 5V, 12V, 24V hoặc 48V DC). Sau đó, mạch chỉnh lưu đầu ra (thường sử dụng diode Schottky) sẽ chuyển đổi dòng AC tần số cao trở lại thành DC ổn định, và các tụ lọc đầu ra giúp làm mịn điện áp trước khi cung cấp đến tải.

Mạch điều khiển phản hồi (Feedback Control)

Để đảm bảo điện áp đầu ra luôn ổn định khi tải thay đổi, bộ nguồn sử dụng mạch phản hồi quang học (Optocoupler) gửi tín hiệu từ đầu ra về IC điều khiển PWM. Khi phát hiện sai lệch điện áp, IC sẽ tự động điều chỉnh độ rộng xung (Pulse Width Modulation) để cân bằng lại đầu ra, giúp hệ thống vận hành chính xác và tin cậy.

Tóm tắt nguyên lý hoạt động

Bộ nguồn công nghiệp hoạt động theo chu trình:
AC đầu vào → Lọc nhiễu → Chỉnh lưu DC → Nghịch lưu tần số cao → Biến áp xung → Chỉnh lưu – Lọc DC → Điều khiển phản hồi.

Quy trình này cho phép bộ nguồn chuyển đổi và ổn định điện năng hiệu quả, đảm bảo cung cấp nguồn điện DC sạch, ổn định và an toàn cho các thiết bị trong hệ thống tự động hóa, dây chuyền sản xuất, robot, cảm biến, PLC, HMI, motor điều khiển, v.v.

Lợi ích và đặc điểm của việc sử dụng bộ nguồn

• Hiệu suất cao (85–95%), tiết kiệm năng lượng cho hệ thống.
• Điện áp đầu ra ổn định, giúp PLC, cảm biến, motor và HMI hoạt động chính xác.
• Tích hợp bảo vệ thông minh: quá dòng, quá nhiệt, ngắn mạch.
• Kích thước nhỏ gọn, dễ dàng lắp đặt trong tủ điện công nghiệp.
• Tuổi thọ cao, chịu được môi trường khắc nghiệt trong nhà máy.
• Tương thích rộng, phù hợp với nhiều thương hiệu thiết bị tự động hóa.

Ứng dụng của bộ nguồn

Bộ nguồn công nghiệp xuất hiện trong hầu hết các hệ thống tự động hóa và sản xuất thông minh. Dưới đây là một số ví dụ thực tế:

1. Trong dây chuyền sản xuất tự động: Bộ nguồn 24VDC cung cấp năng lượng cho PLC và cảm biến, đảm bảo quy trình đóng gói hàng hóa diễn ra chính xác từng mili giây.
2. Trong hệ thống điều khiển robot công nghiệp: Nguồn 48VDC cấp điện cho servo motor và bộ điều khiển chuyển động, giúp robot hàn và robot gắp sản phẩm hoạt động ổn định.
3. Trong tủ điện nhà máy chế biến thực phẩm: Bộ nguồn được sử dụng để cấp nguồn cho các thiết bị điều khiển nhiệt độ, relay trung gian và màn hình HMI.
4. Trong hệ thống camera và an ninh công nghiệp: Bộ nguồn 12VDC cung cấp điện cho hàng chục camera hoạt động liên tục 24/7, đảm bảo an toàn nhà xưởng.

Nhờ công nghệ nguồn tiên tiến, các thiết bị điện công nghiệp có thể vận hành ổn định trong môi trường có dao động điện áp hoặc nhiễu công nghiệp cao.

Xem thêm: Ứng dụng bộ nguồn trong các hệ thống tự động hóa

Mua bộ nguồn chính hãng ở đâu

Nếu bạn đang tìm kiếm một đơn vị cung cấp bộ nguồn công nghiệp uy tín, Công ty TNHH Thiết Bị Điện Mạnh Tùng (MTEE) là lựa chọn hàng đầu.

Cam kết của MTEE:

• Hàng chính hãng 100%, có CO – CQ đầy đủ.
• Tư vấn kỹ thuật miễn phí, hỗ trợ chọn bộ nguồn phù hợp với từng hệ thống.
• Giá tốt – giao hàng toàn quốc – bảo hành nhanh chóng.

Khám phá ngay các dòng bộ nguồn công nghiệp tại: https://mtee.vn và tham khảo ngay:

Bộ nguồn Siemens chính hãng tại Mạnh Tùng

Bộ nguồn Mitsubishi chính hãng tại Mạnh Tùng

Kết luận

Bộ nguồn công nghiệp là nền tảng quan trọng trong mọi hệ thống tự động hóa, đảm bảo các thiết bị điện điều khiển hoạt động ổn định, chính xác và bền bỉ. Hiểu rõ nguyên lý hoạt động của bộ nguồn giúp doanh nghiệp tối ưu hiệu suất, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.

Với kinh nghiệm và uy tín nhiều năm trong lĩnh vực công nghệ nguồn và tự động hóa, Mạnh Tùng – MTEE Việt Nam tự hào là đối tác tin cậy mang đến cho khách hàng giải pháp nguồn điện công nghiệp toàn diện, đáp ứng mọi nhu cầu từ nhà xưởng nhỏ đến dây chuyền sản xuất quy mô lớn.

Liên hệ ngay MTEE để được tư vấn và lựa chọn bộ nguồn phù hợp nhất cho hệ thống tự động của bạn!
