Bộ nguồn là gì? Tổng quan chi tiết về bộ nguồn

Trong kỷ nguyên công nghệ số và công nghiệp 4.0, sự phụ thuộc của con người vào các thiết bị điện tử là điều không thể phủ nhận. Tuy nhiên, ít ai để ý rằng để các thiết bị tinh vi như điện thoại, máy tính hay hệ thống điều khiển robot có thể vận hành ổn định, chúng cần một nền tảng năng lượng chuẩn xác. Nền tảng đó chính là bộ nguồn. Đây là thành phần quyết định đến tuổi thọ, hiệu suất và độ an toàn của toàn bộ hệ thống điện.

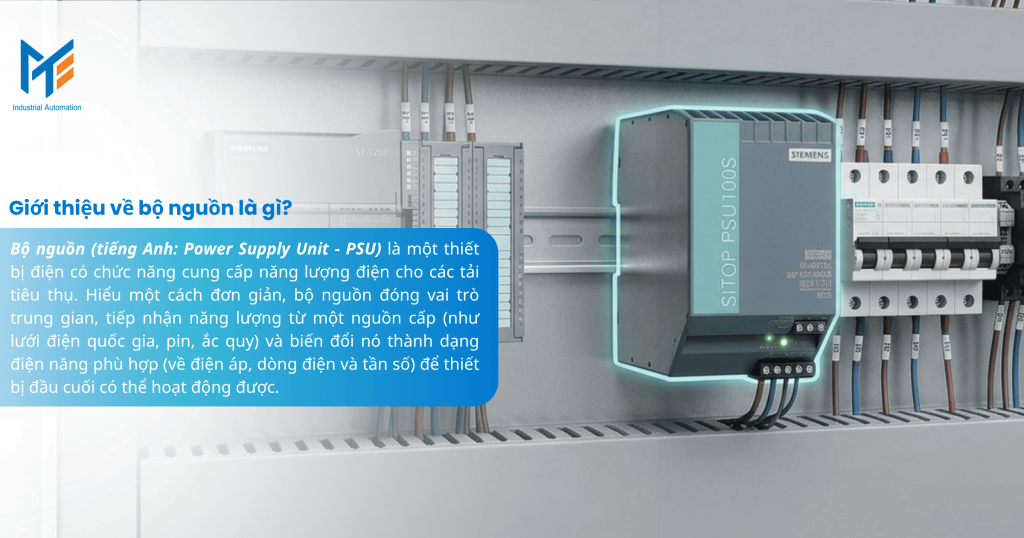

Giới thiệu về bộ nguồn là gì?

Bộ nguồn (tiếng Anh: Power Supply Unit – PSU) là một thiết bị điện có chức năng cung cấp năng lượng điện cho các tải tiêu thụ. Hiểu một cách đơn giản, bộ nguồn đóng vai trò trung gian, tiếp nhận năng lượng từ một nguồn cấp (như lưới điện quốc gia, pin, ắc quy) và biến đổi nó thành dạng điện năng phù hợp (về điện áp, dòng điện và tần số) để thiết bị đầu cuối có thể hoạt động được.

Hầu hết các thiết bị điện tử hiện đại đều sử dụng linh kiện bán dẫn nhạy cảm, đòi hỏi điện áp một chiều (DC) ổn định, trong khi điện lưới dân dụng lại là điện xoay chiều (AC) với điện áp cao. Bộ nguồn chính là “trạm điều tiết” thực hiện quá trình chuyển đổi quan trọng này.

Cấu tạo chính của bộ nguồn

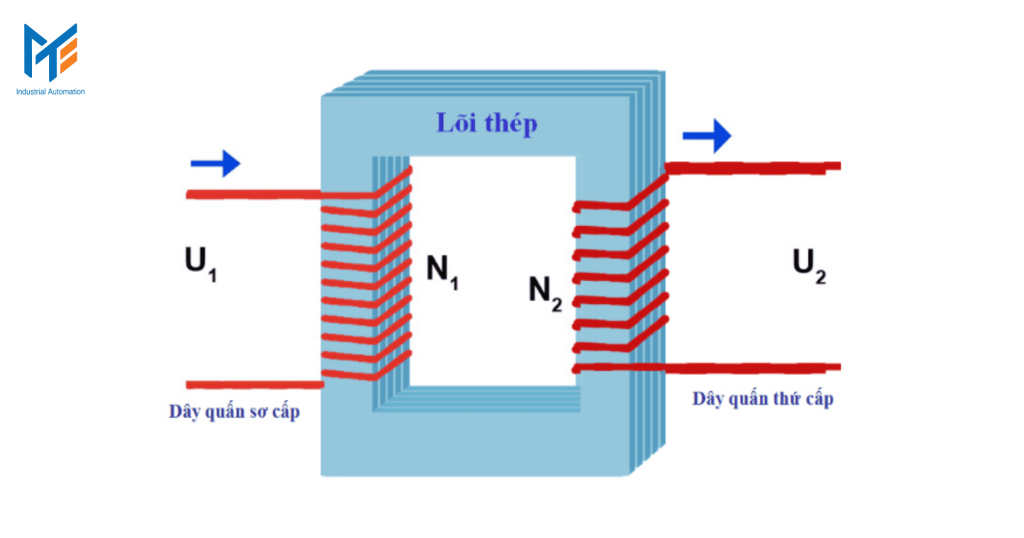

Máy biến áp

Máy biến áp là thiết bị điện tĩnh có vai trò truyền tải năng lượng điện giữa các mạch thông qua hiện tượng cảm ứng điện từ. Trong hệ thống nguồn AC/DC, linh kiện này thường được sử dụng để điều chỉnh mức điện áp đầu vào, có thể tăng áp hoặc hạ áp tùy theo yêu cầu của mạch điện và thiết bị sử dụng.

Bên cạnh chức năng biến đổi điện áp, máy biến áp còn đóng vai trò cách ly mạch điện tử với nguồn điện lưới, từ đó hạn chế rủi ro về điện, tăng độ an toàn cho thiết bị cũng như người vận hành. Nhờ khả năng ổn định điện áp đầu vào, máy biến áp trở thành một bộ phận quan trọng giúp bộ nguồn hoạt động hiệu quả và bền bỉ hơn.

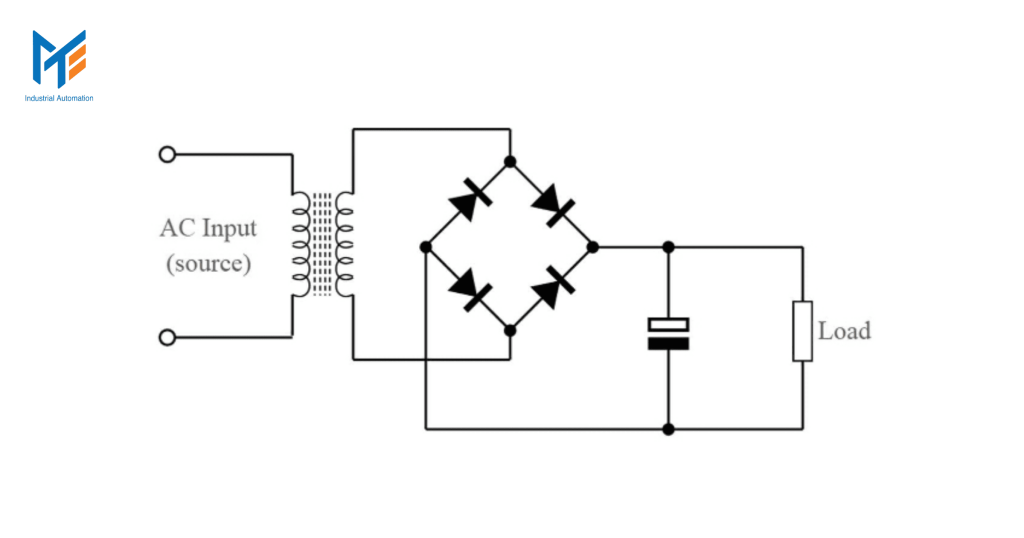

Bộ chỉnh lưu

Trong cấu tạo bộ nguồn, bộ chỉnh lưu là linh kiện đảm nhận nhiệm vụ chuyển đổi điện xoay chiều (AC) thành điện một chiều (DC) để cung cấp cho các thiết bị điện tử hoạt động.

Nguyên lý hoạt động của bộ chỉnh lưu dựa trên điốt bán dẫn hoặc cầu diode chỉnh lưu, cho phép dòng điện chỉ đi theo một chiều nhất định. Nhờ đó, dòng điện xoay chiều có hướng biến đổi liên tục sẽ được chuyển thành dòng điện một chiều phù hợp với yêu cầu cấp nguồn của mạch điện.

Ngoài nhiệm vụ chuyển đổi dòng điện, bộ chỉnh lưu còn góp phần tạo ra nguồn điện DC có tính ổn định cao hơn, làm tiền đề cho các giai đoạn xử lý điện tiếp theo trong bộ nguồn.

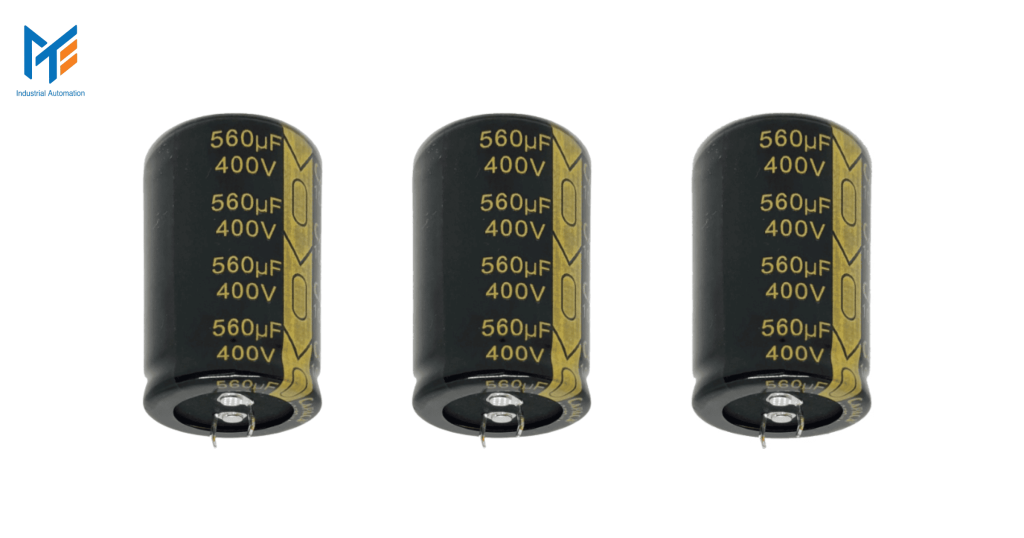

Bộ lọc

Sau quá trình chỉnh lưu, dòng điện một chiều vẫn có thể tồn tại gợn sóng và nhiễu điện, gây ảnh hưởng đến độ ổn định của thiết bị điện tử. Lúc này, bộ lọc sẽ đảm nhận vai trò loại bỏ nhiễu và làm mịn điện áp đầu ra.

Bộ phận này thường được cấu tạo từ tụ điện, cuộn cảm hoặc kết hợp cả hai, có khả năng triệt tiêu các thành phần dao động tần số thấp và cao trong mạch điện. Nhờ đó, điện áp DC sau khi đi qua bộ lọc sẽ trở nên ổn định hơn, sạch hơn và phù hợp cho các linh kiện điện tử nhạy cảm.

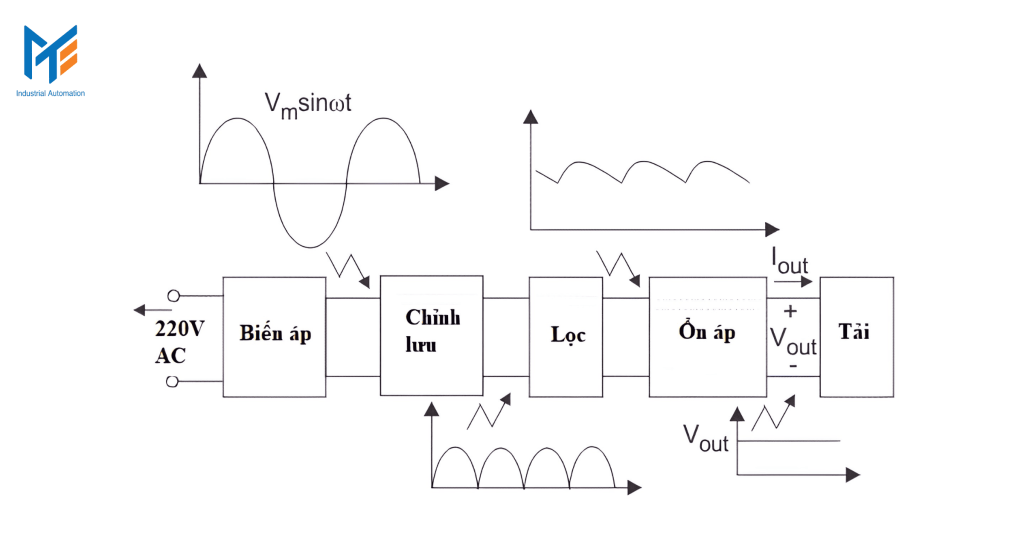

Nguyên lý hoạt động của bộ nguồn

Bộ nguồn đóng vai trò quan trọng trong việc biến đổi nguồn điện xoay chiều (AC) thành nguồn điện một chiều (DC) ổn định để cấp năng lượng cho các thiết bị điện tử hoạt động. Tùy theo cấu tạo và công nghệ thiết kế, mỗi loại bộ nguồn có thể có sự khác biệt nhất định về cơ chế vận hành. Tuy nhiên, nhìn chung nguyên lý hoạt động của bộ nguồn thường trải qua các giai đoạn cơ bản dưới đây:

Chuyển đổi điện áp đầu vào

Ở giai đoạn đầu tiên, nguồn điện xoay chiều từ lưới điện dân dụng (thường là 110V hoặc 220V AC) sẽ được đưa vào mạch xử lý đầu vào. Tại đây, điện áp sẽ được điều chỉnh về mức phù hợp với yêu cầu vận hành của thiết bị điện tử.

Quá trình tăng áp hoặc hạ áp này chủ yếu được thực hiện thông qua máy biến áp, giúp bộ nguồn tạo ra mức điện áp thích hợp trước khi chuyển sang các bước xử lý tiếp theo. Việc điều chỉnh điện áp đầu vào chính xác cũng góp phần nâng cao hiệu suất hoạt động và bảo vệ linh kiện điện tử bên trong thiết bị.

Quá trình chỉnh lưu

Sau khi điện áp đã được biến đổi về mức mong muốn, dòng điện xoay chiều sẽ đi qua mạch chỉnh lưu để chuyển đổi thành dòng điện một chiều.

Bộ chỉnh lưu thường sử dụng điốt bán dẫn hoặc cầu diode chỉnh lưu, cho phép dòng điện chỉ di chuyển theo một hướng xác định. Nhờ đó, dòng điện AC có tính dao động liên tục sẽ được biến đổi thành dòng điện DC đơn chiều.

Tuy nhiên, ở giai đoạn này điện áp DC tạo ra vẫn chưa thực sự ổn định, vẫn còn xuất hiện hiện tượng gợn sóng điện áp và nhiễu điện, cần được xử lý thêm ở bước tiếp theo.

Lọc và làm mịn điện áp

Để cải thiện chất lượng nguồn điện đầu ra, dòng điện DC sau chỉnh lưu sẽ tiếp tục đi qua mạch lọc nhằm loại bỏ nhiễu và giảm dao động điện áp.

Trong mạch lọc:

• Tụ điện có nhiệm vụ hấp thụ và triệt tiêu các thành phần nhiễu cao tần, đồng thời làm giảm độ gợn điện áp.
• Cuộn cảm giúp hạn chế sự thay đổi đột ngột của dòng điện, từ đó ổn định dòng điện tốt hơn trong quá trình vận hành.

Sự kết hợp giữa các linh kiện này giúp tạo ra nguồn điện DC mượt hơn, sạch hơn và ổn định hơn, đáp ứng yêu cầu của các thiết bị điện tử hiện đại.

Điều chỉnh điện áp và dòng điện

Sau khi được lọc, dòng điện một chiều sẽ tiếp tục trải qua quá trình ổn áp và điều chỉnh dòng điện để đạt mức đầu ra chính xác theo thiết kế.

Giai đoạn này thường sử dụng các linh kiện như:

• Transistor công suất: hoạt động như phần tử điều tiết dòng điện, kiểm soát lượng điện đi qua nhằm giữ điện áp đầu ra ổn định khi tải thay đổi.
• IC ổn áp LDO (Low Dropout Regulator): giúp tinh chỉnh điện áp đầu ra với độ chính xác cao, đặc biệt phù hợp cho các thiết bị điện tử yêu cầu nguồn cấp ổn định và độ nhiễu thấp.

Nhờ cơ chế điều chỉnh này, bộ nguồn có thể duy trì điện áp ổn định ngay cả khi dòng tải biến động liên tục.

Cung cấp nguồn điện đầu ra ổn định

Sau khi hoàn tất các bước xử lý, dòng điện DC ổn định sẽ được cấp trực tiếp cho thiết bị điện tử để vận hành.

Để tăng độ an toàn và độ tin cậy, hầu hết các bộ nguồn hiện nay đều được tích hợp các mạch bảo vệ thông minh, bao gồm:

• Bảo vệ quá tải
• Bảo vệ quá áp
• Bảo vệ ngắn mạch
• Bảo vệ quá nhiệt

Các cơ chế này giúp bộ nguồn hoạt động ổn định, hạn chế hư hỏng linh kiện và đảm bảo thiết bị điện tử luôn vận hành an toàn, hiệu quả và bền bỉ trong thời gian dài.

Chức năng chính của bộ nguồn

Một bộ nguồn không chỉ đơn thuần là truyền dẫn điện, nó tích hợp nhiều chức năng kỹ thuật phức tạp nhằm bảo vệ thiết bị:

1. Biến đổi điện áp (Transformation): Chuyển đổi mức điện áp từ cao xuống thấp (hoặc ngược lại) để tương thích với yêu cầu của tải.
2. Chỉnh lưu (Rectification): Chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
3. Lọc nhiễu (Filtering): Loại bỏ các xung nhiễu và gợn sóng điện áp, đảm bảo dòng điện “sạch” cho các linh kiện nhạy cảm.
4. Ổn áp (Regulation): Duy trì điện áp đầu ra không đổi bất chấp sự biến động của điện áp đầu vào hoặc sự thay đổi của tải tiêu thụ.
5. Cách ly (Isolation): Ngăn cách về mặt điện giữa nguồn vào và đầu ra để đảm bảo an toàn cho người sử dụng và thiết bị.
6. Bảo vệ (Protection): Tự động ngắt mạch khi xảy ra sự cố quá áp (OVP), quá dòng (OCP) hoặc ngắn mạch (SCP).

Xem thêm: Nguyên lý hoạt động của bộ nguồn công nghiệp

Phân loại chi tiết các loại bộ nguồn phổ biến

Nguồn điện một chiều (DC Power Supply)

Đây là loại bộ nguồn phổ biến nhất, cung cấp điện áp DC ổn định cho các thiết bị điện tử. Nguồn DC có thể lấy từ pin hoặc biến đổi từ nguồn AC. Trong công nghiệp, nguồn DC 24V là tiêu chuẩn vàng cho các hệ thống điều khiển.

Bộ nguồn xung (Switching Mode Power Supply – SMPS)

Bộ nguồn xung hoạt động bằng cách đóng/ngắt các linh kiện bán dẫn (như MOSFET) ở tần số rất cao (từ vài chục kHz đến MHz).

• Ưu điểm: Hiệu suất rất cao (thường trên 80%), tỏa nhiệt ít, kích thước cực kỳ nhỏ gọn.
• Nhược điểm: Tạo ra nhiễu cao tần, đòi hỏi mạch lọc phức tạp.

Bộ nguồn tuyến tính (Linear Power Supply)

Hoạt động dựa trên nguyên lý hạ áp bằng biến áp và ổn định điện áp bằng các linh kiện hoạt động ở vùng tuyến tính.

• Đặc điểm: Cực kỳ ổn định, gần như không có nhiễu sóng hài. Tuy nhiên, nó rất nặng do chứa biến áp lớn và tỏa nhiệt nhiều vì năng lượng dư thừa bị tiêu tán dưới dạng nhiệt.

Bộ nguồn tụ điện (Capacitive Power Supply)

Đây là dòng nguồn giá rẻ, không sử dụng biến áp mà dùng trở kháng của tụ điện để hạ áp. Nó thường xuất hiện trong các thiết bị công suất thấp như đèn LED, đuổi muỗi. Tuy nhiên, loại này không có tính cách ly nên độ an toàn kém.

Bộ ổn áp tuyến tính (Linear Regulator)

Đây là các linh kiện hoặc mạch nhỏ (như dòng IC 78xx) giúp duy trì điện áp ổn định. Chúng thường được tích hợp ngay trên bo mạch chủ của các thiết bị điện tử để cấp điện cho các vi xử lý.

Bộ nguồn AC (AC Power Supply)

Khác với việc chuyển ra DC, bộ nguồn này nhận vào AC và cho ra AC nhưng với điện áp hoặc tần số thay đổi. Ví dụ như các bộ biến tần dùng để điều khiển tốc độ động cơ hoặc các bộ ổn áp hạ áp trong gia đình.

Bộ chuyển đổi điện AC (AC Adapter)

Hay còn gọi là “cục sạc”. Đây là các bộ nguồn SMPS được thiết kế nhỏ gọn, bao bọc trong vỏ nhựa kín, phục vụ cho các thiết bị dân dụng như laptop, camera, router Wi-Fi.

Bộ nguồn lập trình (Programmable Power Supply)

Đây là dòng nguồn cao cấp, cho phép người dùng điều khiển các thông số (V, I, P) thông qua giao diện máy tính hoặc bảng điều khiển. Nó cực kỳ quan trọng trong việc kiểm thử linh kiện và nghiên cứu phát triển.

Bộ lưu điện (Uninterruptible Power Supply – UPS)

UPS là hệ thống nguồn dự phòng tích hợp ắc quy. Khi điện lưới gặp sự cố (mất điện, sụt áp), UPS sẽ ngay lập tức cấp điện để thiết bị không bị tắt đột ngột. Đây là thiết bị không thể thiếu cho server và các hệ thống y tế.

Bộ nguồn điện cao áp (High Voltage Power Supply)

Cung cấp điện áp lên đến hàng kV (kilovolt). Loại nguồn này được ứng dụng trong các máy chụp X-quang, máy lọc bụi tĩnh điện hoặc trong các thí nghiệm vật lý hạt nhân.

Bộ nguồn hai cực (Bipolar Power Supply)

Loại nguồn này có khả năng cung cấp cả điện áp dương và âm so với điểm trung tính. Nó thường được sử dụng trong các mạch khuếch đại thuật toán (Op-amp) hoặc các hệ thống điều khiển servo chính xác.

Đặc tính kỹ thuật của bộ nguồn

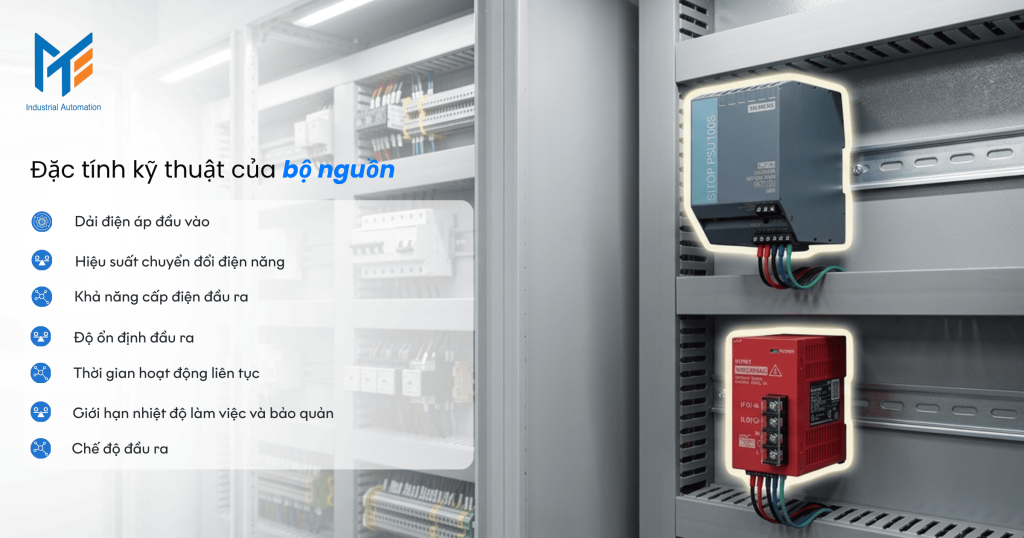

Việc lựa chọn bộ nguồn phù hợp cho từng ứng dụng phụ thuộc vào nhiều yếu tố kỹ thuật khác nhau. Những thông số này thường được nhà sản xuất cung cấp chi tiết trong bảng specifications, giúp người dùng đánh giá khả năng đáp ứng của thiết bị trong điều kiện vận hành thực tế.

Các thông số kỹ thuật quan trọng thường bao gồm:

• Dải điện áp đầu vào: hỗ trợ nguồn điện xoay chiều (AC) hoặc một chiều (DC) trong các mức điện áp nhất định.
• Hiệu suất chuyển đổi điện năng: thể hiện mức độ tối ưu trong quá trình biến đổi điện năng, hiệu suất càng cao thì tổn hao nhiệt càng thấp.
• Khả năng cấp điện đầu ra: bao gồm mức điện áp định mức và dòng điện tối đa mà bộ nguồn có thể cung cấp cho tải.
• Độ ổn định đầu ra: khả năng duy trì điện áp hoặc dòng điện ổn định khi nguồn cấp đầu vào hoặc tải có sự thay đổi.
• Thời gian hoạt động liên tục: áp dụng với bộ nguồn di động, cho biết thời lượng cấp điện trước khi cần sạc lại hoặc bổ sung nhiên liệu.
• Giới hạn nhiệt độ làm việc và bảo quản: quyết định khả năng vận hành ổn định trong các môi trường nhiệt độ khác nhau.
• Chế độ đầu ra: có thể hoạt động theo dạng điện áp không đổi (CV) hoặc dòng điện không đổi (CC) tùy nhu cầu sử dụng.

Các ký hiệu phổ biến trong thông số bộ nguồn

Trong tài liệu kỹ thuật của bộ nguồn, một số thuật ngữ viết tắt thường xuyên xuất hiện như:

• SCP (Short Circuit Protection) – Chức năng bảo vệ ngắn mạch
• OPP (Over Power Protection) – Bảo vệ quá công suất hoặc quá tải
• OCP (Over Current Protection) – Bảo vệ khi dòng điện vượt ngưỡng cho phép
• OTP (Over Temperature Protection) – Cơ chế bảo vệ quá nhiệt
• OVP (Over Voltage Protection) – Bảo vệ điện áp đầu ra tăng quá mức
• UVP (Under Voltage Protection) – Bảo vệ khi điện áp thấp hơn mức an toàn
• CV (Constant Voltage) – Chế độ điện áp đầu ra ổn định
• CC (Constant Current) – Chế độ duy trì dòng điện ổn định
• PFC (Power Factor Correction) – Công nghệ cải thiện hệ số công suất
• THD (Total Harmonic Distortion) – Chỉ số méo hài tổng của điện áp hoặc dòng điện

Cơ chế bảo vệ quá tải trong bộ nguồn

Để hạn chế rủi ro cháy nổ hoặc hư hỏng khi xảy ra ngắn mạch và quá tải, bộ nguồn thường được tích hợp nhiều cơ chế bảo vệ điện.

Hai thiết bị bảo vệ phổ biến nhất là cầu chì và aptomat.

Cầu chì bảo vệ

• Cầu chì hoạt động dựa trên một đoạn dây dẫn mảnh có khả năng nóng chảy khi dòng điện vượt mức cho phép. Khi dây dẫn bị đứt, mạch điện sẽ lập tức bị ngắt, giúp bảo vệ bộ nguồn và tải khỏi hư hỏng nghiêm trọng.
• Sau khi xác định và xử lý nguyên nhân quá tải, cầu chì cần được thay mới để hệ thống hoạt động trở lại. Một số thiết kế còn sử dụng dây hàn siêu mảnh như một liên kết bảo vệ tương tự cầu chì.

Aptomat bảo vệ

• Khác với cầu chì chỉ sử dụng một lần, aptomat có khả năng đóng ngắt và reset sau khi sự cố được khắc phục. Thiết bị này sử dụng phần tử nhiệt, khi nhiệt độ tăng quá mức sẽ kích hoạt cơ cấu lò xo để ngắt mạch điện.
• Khi nhiệt độ trở về trạng thái bình thường, người dùng có thể đóng lại aptomat để khôi phục nguồn điện.
• Ngoài ra, một số bộ nguồn còn tích hợp cầu ngắt nhiệt bên trong biến áp, cho phép chịu được mức dòng tăng đột biến trong thời gian ngắn mà không gây hỏng tức thì. Tùy thiết kế, loại cầu ngắt này có thể tự phục hồi hoặc chỉ hoạt động một lần duy nhất.

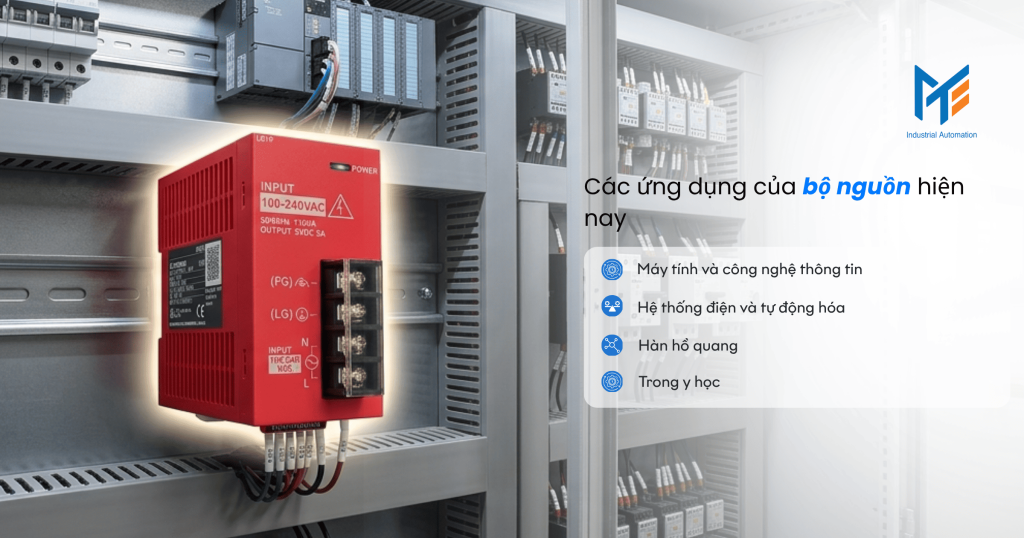

Các ứng dụng của bộ nguồn hiện nay

• Máy tính và công nghệ thông tin: Trong một bộ máy tính, PSU được ví như bộ phận cung cấp năng lượng cho toàn bộ hệ thống. Nó chuyển đổi điện lưới 220V thành các đường điện 3.3V, 5V và 12V để cấp cho CPU, Card đồ họa (GPU) và ổ cứng. Một bộ nguồn chất lượng kém có thể gây ra hiện tượng sụt áp, làm hỏng linh kiện đắt tiền.
• Hệ thống điện và tự động hóa: Trong các nhà máy, bộ nguồn (thường là nguồn gắn ray) cung cấp năng lượng cho PLC, cảm biến, màn hình HMI và các rơ-le. Độ tin cậy của bộ nguồn trong môi trường công nghiệp phải cực cao vì chỉ một giây ngừng hoạt động cũng có thể gây thiệt hại hàng tỷ đồng cho dây chuyền sản xuất.
• Hàn hồ quang: Các máy hàn hiện đại ngày nay thực chất là các bộ nguồn công suất cực lớn. Chúng biến đổi điện lưới thành dòng điện một chiều có cường độ rất cao để tạo ra hồ quang điện làm nóng chảy kim loại. Công nghệ Inverter trong máy hàn chính là một dạng của bộ nguồn xung SMPS.
• Trong y học: Y tế là lĩnh vực đòi hỏi khắt khe nhất về độ an toàn của bộ nguồn. Các thiết bị như máy trợ thở, máy siêu âm, máy chụp MRI yêu cầu nguồn điện có độ nhiễu cực thấp và tính cách ly tuyệt đối để tránh gây giật điện cho bệnh nhân và sai số trong chẩn đoán.

Xem thêm: Ứng dụng bộ nguồn trong các hệ thống tự động hóa

Mua bộ nguồn uy tín chính hãng ở đâu?

Để mua bộ nguồn công nghiệp chính hãng, bạn có thể tham khảo tại Công Ty TNHH TM DV Thiết Bị Điện Mạnh Tùng – MTEE – đại lý phân phối uy tín các dòng bộ nguồn Siemens và bộ nguồn Mitsubishi. Tất cả sản phẩm đều có CO, CQ đầy đủ, bảo hành chính hãng và hỗ trợ kỹ thuật tận tâm.

Lời kết

Hy vọng bài viết này đã giúp bạn có cái nhìn sâu sắc và toàn diện về câu hỏi bộ nguồn là gì. Từ những cục sạc nhỏ bé cho đến những hệ thống nguồn công nghiệp khổng lồ, bộ nguồn luôn âm thầm đóng vai trò là nền tảng vững chắc cho sự vận hành của thế giới hiện đại. Việc hiểu rõ phân loại và ứng dụng của chúng sẽ giúp bạn đưa ra những lựa chọn đúng đắn, đảm bảo hiệu suất và an toàn cho các thiết bị của mình.
