Công tắc dòng chảy, công tắc báo dòng chảy ( Water Flow switch)

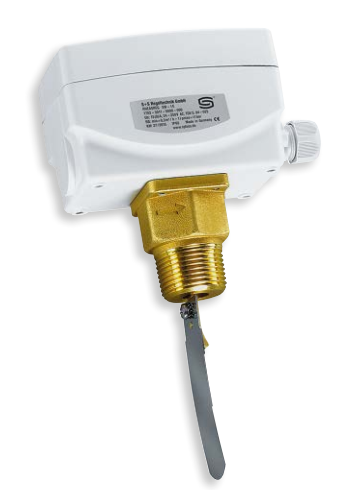

Công tắc dòng chảy ( Water Flow switch) – S+S (SplusS)- Germany. MTEE là nhà phân phối các dòng sản phẩm cảm biến nhiệt độ, độ ẩm, áp suất… của S+S (SplusS)- Germany tại thị trường Việt Nam. Với sứ mệnh lắng nghe nhu cầu và mang lại các giá trị đích thực. Vượt trội tới khách hàng bằng chất lượng sản phẩm. Dịch vụ bảo hành theo chính sách của hãng. Đảm bảo giá thành hợp lý cùng chế độ hậu mãi tận tình làm hài lòng mọi khách hàng. Công tắc dòng chảy là gì? là khí cụ điện dùng để phát hiện có dòng chảy trong đường ống hay không. Để mở hoặc đóng một tiếp điểm điện. Nó thường được sử dụng trong sưởi ấm, điều hòa không khí, lạnh, xử lý nước …  Bằng cách chuyển đổi dòng chảy đó là có thể: để kiểm soát các thiết bị như máy bơm, lò đốt, máy nén, tủ lạnh, van có động cơ. Để bật chỉ thị và các thiết bị phụ và điều chỉnh thiết bị cho việc bổ sung nước dùng cho hệ thống. Công tắc báo dòng chảy SW-1E –  hãng sản xuất S+S. Công tắc báo dòng chảy nước trong đường ống SW-1E –  hãng sản xuất S+S.

Là loại công tắc báo dòng chảy cho bất kỳ loại chất lỏng nào. Báo dòng chảy trong môi trường áp suất, môi trường nước muối, dầu….Nó được sử dụng trong hệ thống bơm dầu, hệ thống làm mát, khí nén, hệ thống chữa cháy. Hệ thống trao đổi nhiệt với thân được làm bằng đồng hoặc thép không gỉ. Kích thước đường ống làm việc từ 1” -8”, áp suất làm việc lớn nhất 11 bar Sử dụng trong việc bảo vệ bơm nước, tránh được tình trạng bơm chạy không tải gây quá nhiệt và cháy máy bơm nước. Khi bơm nước khởi động, nếu có nước thì tạo ra trong đường ống một dòng chảy tác động vào lá đo của cảm biến. Làm công tắc bên trong tác động. Có thể sử dụng tiếp điểm này để kích hoạt một timer. Nếu trong một khoảng thời gian tiếp điểm này không tác động thì timer sẽ ngắt bơm nước không cho hoạt động khi điều khiển hệ thống tại chỗ. Công tắc dòng chảy, công tắc báo dòng chảy cũng có thể sử dụng tiếp điểm phát hiện dòng chảy để giám sát trạng thái hoạt động của bơm. Thông qua hệ thống điều khiển giám sát tập trung như BMS (Building Management System) hoặc SCADA để giám sát tại phòng trung tâm, giúp hệ thống điều khiển trung tâm có những điều khiển hệ thống thích hợp. Trong mọi trường hợp, giúp hệ thống vận hành tối ưu, dễ dàng phát hiện lỗi của bơm. Nhằm khắc phục và sửa chữa kịp thời nhằm nâng cao khả năng chạy liên tục, an toàn của toàn hệ thống.

Thông số kỹ thuật của công tắc báo dòng chảy.

THÔNG SỐ KỸ THUẬT
Công suất định mức	15 (8) A; 24…250 VAC, tại 24 VAC min. 150 mA
Dạng tiếp xúc	Công tắc chuyển đổi đơn cực
Vật liệu vỏ	Nhựa, màu RAL 9016
Kích thước	108 x 70 x 73.5 mm
Vật liệu thân	Thép mạ kẽm
Khớp nối ren	Đồng thau hoặc thép không gỉ
Vật liệu lá cản	Thép không gỉ, V4A (1.4401)
Nhiệt độ làm việc	–40…+85 °C
Nhiệt độ tối đa làm việc	+120 °C
Cấp độ bảo vệ	IP 65 (theo EN 60 529)

Model: Công tắc dòng chảy SW-1E – S+S (SplusS)  – Xuất xứ Germany Tùy vào kích thước đường ống để chọn chọn lá cản phù hợp với đường ống lắp đặt

Cách lắp đặt, nguyên lý hoạt động của Công tắc dòng chảy, công tắc báo dòng chảy ( Water Flow switch)

Cắt đôi đường ống và gắn một co chữ T vào, hai đầu nối vào đường ống, đầu còn lại gắn với lỗ kết nối ren 1 inch. Tùy vào kích thước đường ống để chọn chọn lá cản phù hợp với đường ống lắp đặt

Bên trong công tắc sẽ đưa ra cho chúng ta 2 đầu dây ra để mắc nối tiếp với thiết bị điện, tiếp điểm thường đóng hoặc thường mở, chúng ta có thể tùy chọn theo ứng dụng. Lưu ý: Theo tiêu chuẩn DIN 2950, vị trí lắp đặt công tắc dòng chảy (Water flow switch) phải có khoảng cách làm mịn tối thiểu bằng 5 lần đường kính ống (Khoảng cách từ co, van tới công tắc dòng chảy)

Hướng dẫn nối điện công tắc dòng chảy điều khiển động cơ

Khi công tắc bật motor kích hoạt, bộ hẹn giờ cũng được kích hoạt, công tắc Timer NO đóng lại làm motor khởi động và bơm nước, khi có nước chảy trong đường ống thì công tắc dòng chảy kích hoạt duy trì trạng thái. Công tắc Timer NO sẽ ngắt trong một khoảng thời gian cài đặt, nếu nước trong đường ống không chảy thì motor cũng ngừng chạy, theo tiếp điểm Timer NO.

Ứng dụng công tắc dòng chảy để giám sát và điều khiển hệ chiller điển hình

---
