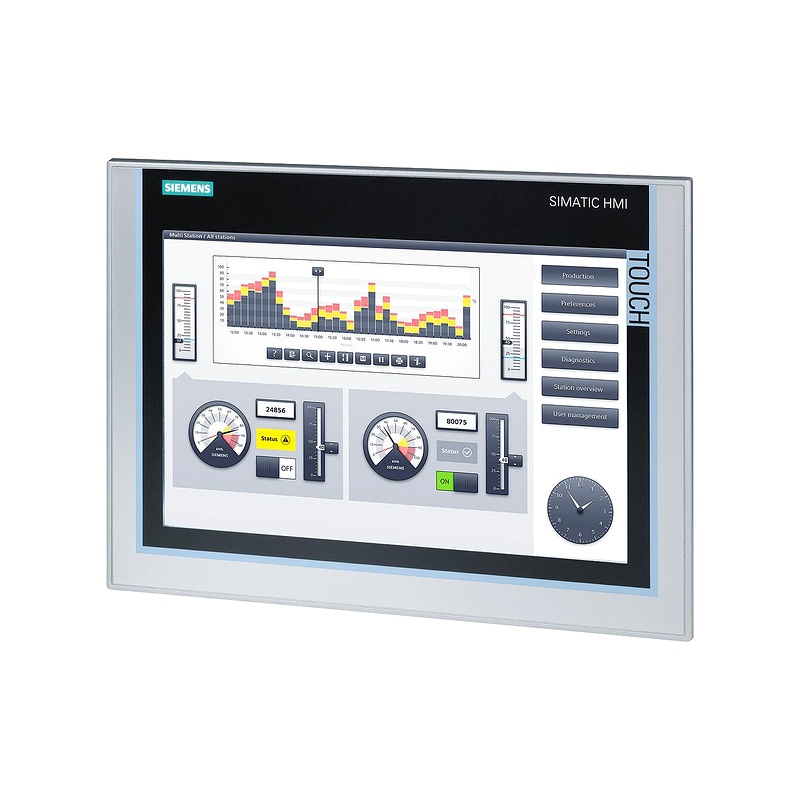

Màn hình HMI TP1200 COMFORT – 6AV2124-0MC01-0AX0

Tên sản phẩm: Màn hình HMI TP1200 COMFORT – 6AV2124-0MC01-0AX0

SIMATIC HMI TP1200 Comfort, Comfort Panel, Touch operation, 12″ Widescreen TFT display, 16 million colors, PROFINET interface, MPI/PROFIBUS DP interface, 12 MB configuration memory, Windows CE 6.0, configurable from WinCC Comfort V11 (6AV2124-0MC01-0AX0)

Hãng sx: Siemens AG

Xuất xứ: germany

Trọng lượng: 3.44 (kg)

Bảo hành 12 tháng

Đổi trả hàng trong 7 ngày

Chứng từ : CO, CQ, hóa đơn VAT

Thông số kỹ thuật của Màn hình HMI TP1200 COMFORT – 6AV2124-0MC01-0AX0

Dòng sản phẩm: TP1200 Comfort

Thiết kế màn hình: TFT

Kích thước màn hình: 12 in (261.1 x 163.2 mm)

Số lượng màu sắc: 16 777 216

Độ phân giải: 1280 x 800 Pixel

I: Giới thiệu tổng quan về Màn hình HMI – Germany

1: Màn hình HMI là gì?

Màn hình HMI, màn hình cảm ứng, màn hình điều khiển, màn hình HMI là từ viết tắt của Human-Machine-Interface, nghĩa là thiết bị giao tiếp giữa người điều hành và máy móc thiết bị. Nói một cách chính xác, bất cứ cách nào mà con người “giao tiếp” với một máy móc qua 1 màn hình giao diện thì đó là một HMI.

2: Giới thiệu tổng quan về HMI

Màn hình (Screen)

Là thành phần của phần mềm ứng dụng HMI được xây dựng trên công cụ phần mềm phát triển HMI và được nạp xuống thiết bị để chạy.

Là nơi chứa đựng các đối tượng (Object), các biến số (tags), các chương trình dạng ngữ cảnh (script).

Thẻ liên kết: Biến số (Tags)

Gồm các biến số nội tại bên trong hệ điều hành thiết bị HMI, dùng để làm các biến số trung gian cho quá trình tính toán, các biến số quá trình trong các thiết bị trên mạng điều khiển: trong PLC, trong thiết bị đo lường thông minh, trong các thiết bị nhúng nà controller khác…

Thẻ Tags là đối tượng trung gian để liên kết HMI và PLC.

Kiểu biến

Kiểu biến số (Tag type/Data type ):

• Bit: 0/1 (true/false)
• Byte: 0…255
• Word: 2 byte = 0…65025.
• Interger (Nguyên): -32512…+32512
• Long, Float, BCD.
• String: abc.

Chương trình script

• Script toàn cục (global): đoạn mã chương trình Script có tác động đến toàn bộ hệ thống HMI
• Script đối tượng (Object script): là script chỉ tác dụng đến đối tượng đó. Thường là các đoạn mã chương trìnhviết cho các sự kiện (event) của đối tượng. Ví dụ: Script cho button, với sự kiễn “nhấn nút”.

Trend

Là dạng đồ thị biểu diễn sự thay đổi của một biến(tag) theo thời gian.

Có 2 loại trend chính: Trend hiện thời và trend quá khứ (history).

• Cảnh báo Alarm

Là một loại đối tượng để đưa ra các báo động hay thông báo sự cố cho hệ thống.

• Bar Graph

Thanh Bargraph thể hiện sự thay đổi liên tục của mực nước, dầu, áp suất

3: HMI Siemens – Sự lựa chọn thông minh

Hiện nay, màn hình HMI đã trở nên rất quen thuộc. Đặc biệt đối với lĩnh vực công nghiệp, màn hình cảm ứng HMI đóng vai trò vô cùng quan trọng trong phần giao tiếp giữa người và máy. Các thiết bị điện Siemens từ lâu đã được nhiều nhà máy tin dùng bởi chất lượng và độ bền, sự ra đời của màn hình HMI Siemens đã đánh dấu bước phát triển mới trong ngành công nghiệp.

4: Các thành phần của màn hình cảm ứng HMI Siemens

–       Phần cứng:

• Màn hình
• Các phím bấm
• Chíps: CPU
• Bộ nhớ chương trình: ROM,RAM, EPROM/Flash, …

–       Phần mềm:

• Các đối tượng (Object)
• Các hàm và lện
• Phần mềm phát triển:
• Các công cụ xây dựng HMI.
• Các công cụ kết nối, nạp chương trình và gỡ rối.
• Các công cụ mô phỏng

–       Truyền thông:

• Các cổng truyền thông: RS232, RS485, Ethernet, USB
• Các giao thức truyền thông: Mobus, CANbus, PPI, MPI, Profielbus..

5: Cấu tạo tấm cảm ứng HMI

Tấm cảm ứng màn hình HMI là thành phần không thể thiếu của màn hình HMI Siemens. Với công nghệ cảm ứng điện trở, dựa trên áp lực của vật tác động vào như tay, bút hoặc bất kì vật gì chạm.

Cấu tạo của loại tấm cảm ứng HMI gồm một tấm kính hoặc nhựa acrylic mỏng bao phủ hai lớp tương tác là lớp dẫn xuất điện và lớp cảm biến điện trở. Hai lớp này được phân tách bởi một lớp đệm gồm các điểm và khoảng trống mà mắt thường không thể nhìn thấy được.

Mặc dù công nghệ hiện đại đã có rất nhiều công nghệ cảm ứng như điện dung, điện dung đa điểm nhưng màn hình HMI vẫn luôn tôn thờ công nghệ cảm ứng điện trở, bởi nó là sự lựa chọn tốt nhất trong môi trường công nghiệp, với nhiều ưu điểm như: giá thành rẻ, không bị nhiêu (từ trường, điện), dùng găng tay hoặc bất kì vật gì tác động lực là hoạt động được (Công nhân cần đeo găng tay khi làm việc)…

II: Cấu hình chi tiết Màn hình HMI TP1200 COMFORT – 6AV2124-0MC01-0AX0

Màn hình HMI TP1200 COMFORT – 6AV2124-0MC01-0AX0 (Màn hình HMI, màn hình cảm ứng, màn hình điều khiển Siemens)

SIMATIC HMI TP1200 Comfort, Comfort Panel, Touch operation, 12″ Widescreen TFT display, 16 million colors, PROFINET interface, MPI/PROFIBUS DP interface, 12 MB configuration memory, Windows CE 6.0, configurable from WinCC Comfort V11 (6AV2124-0MC01-0AX0)

Chế độ bảo hành

Chúng tôi là nhà phân phối chính thức thiết bị của Siemens tại thị trường Việt Nam với giá cả cực cạnh tranh và đầy đủ các chính sách bảo hành chính hãng trong 12 tháng.
