Hướng dẫn chọn cảm biến áp suất nước tĩnh

Trong các hệ thống cấp nước, trạm bơm, nhà máy xử lý nước hoặc dây chuyền sản xuất tự động, cảm biến áp suất nước tĩnh là thiết bị quan trọng giúp giám sát chính xác mức nước và áp suất. Việc chọn đúng cảm biến áp suất nước tĩnh không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao hiệu quả đo lường, giảm chi phí bảo trì và đảm bảo độ bền thiết bị trong thời gian dài.

Bài viết này sẽ hướng dẫn chi tiết cách chọn cảm biến áp suất nước tĩnh phù hợp nhất, kèm theo các tiêu chí kỹ thuật, mẹo chọn thực tế giúp bạn lựa chọn được cảm biến áp suất nước tĩnh phù hợp.

---

Giới thiệu tổng quan về cảm biến áp suất nước tĩnh

Cảm biến áp suất nước tĩnh (Hydrostatic Pressure Sensor) là thiết bị đo áp suất của cột nước tại một điểm nhất định trong bồn, bể, giếng hoặc đường ống. Thông qua nguyên lý thủy tĩnh, cảm biến chuyển đổi áp lực nước thành tín hiệu điện để gửi về bộ điều khiển, PLC hoặc HMI.

Ứng dụng phổ biến:

• Đo mực nước trong bể chứa, bồn công nghiệp, giếng khoan
• Giám sát mức nước tại trạm bơm, hồ chứa, sông ngòi
• Hệ thống xử lý nước thải, nước sạch, hoặc quy trình sản xuất tự động

Ưu điểm:

• Độ chính xác cao, ổn định lâu dài
• Thiết kế chống ăn mòn, chống nước đạt chuẩn IP68
• Dễ dàng lắp đặt và kết nối với hệ thống điều khiển
• Phù hợp với nhiều loại chất lỏng và môi trường công nghiệp

Xem thêm: Tổng quan về cảm biến áp suất nước tĩnh

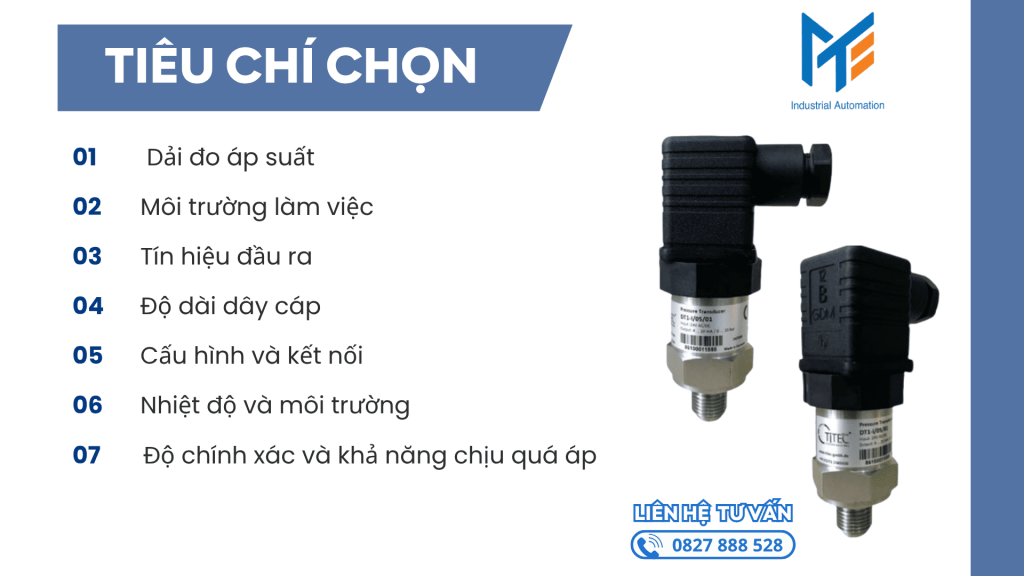

Các tiêu chí cần xác định trước khi chọn cảm biến áp suất nước tĩnh

Để chọn được cảm biến áp suất nước tĩnh phù hợp, bạn cần đánh giá kỹ các thông số kỹ thuật cơ bản dưới đây:

Dải đo áp suất

• Dải đo cần tương ứng với chiều cao cột nước hoặc áp suất lớn nhất trong hệ thống.
  Ví dụ: bể cao 10 m → chọn cảm biến dải 0–1 bar; bể cao 30 m → chọn dải 0–3 bar hoặc 0–5 bar để có biên an toàn.
• Nếu đo tại sông, hồ, chọn thang đo tương ứng theo mH₂O (ví dụ: 0–6 mH₂O cho cột nước 6 m).

Môi trường làm việc

• Nước sạch: có thể dùng cảm biến tiêu chuẩn bằng inox 316L.
• Nước thải hoặc có cặn: cần ống chắn rác hoặc cảm biến có màng chắn ngang để tránh tắc nghẽn.
• Hóa chất hoặc nước ăn mòn: chọn vật liệu chống ăn mòn như PTFE, PVC hoặc titan.

Tín hiệu đầu ra

• 4–20 mA: phổ biến nhất, truyền xa, chống nhiễu tốt.
• 0–10 V: dùng cho hệ thống hiển thị hoặc PLC gần cảm biến.
• Ngoài ra, một số model hỗ trợ RS485/Modbus cho truyền thông kỹ thuật số.

Độ dài dây cáp

• Dây cáp phải dài hơn hoặc bằng chiều cao cột nước cần đo.
• Đầu nối cáp nên đặt trên mặt nước để đảm bảo ống mao dẫn khí bên trong được khô ráo, thông với áp suất khí quyển → giúp đo chính xác hơn.

Cấu hình và kết nối

• Dạng treo cáp: phù hợp đo trong bể, hồ, giếng sâu.
• Dạng gắn ren: dùng trong đường ống hoặc bồn áp lực.
• Dạng mặt bích: dùng trong môi trường công nghiệp hoặc chất lỏng đặc.

Nhiệt độ và môi trường

• Chọn cảm biến có dải nhiệt độ hoạt động phù hợp với vị trí lắp đặt.
• Tránh khu vực quá nóng (gần máy bơm, lò hơi) có thể làm hỏng cảm biến hoặc ảnh hưởng sai số đo.

Độ chính xác và khả năng chịu quá áp

• Chọn cảm biến có độ chính xác ±0.5%FS hoặc ±1%FS cho công nghiệp.
• Với môi trường yêu cầu cao (y tế, phòng thí nghiệm), nên chọn loại có sai số nhỏ hơn.
• Đảm bảo cảm biến có khả năng chịu quá áp lớn hơn thang đo để tránh hỏng khi có sự cố.

Tham khảo bài viết: Top 5 cảm biến áp suất được mua nhiều nhất

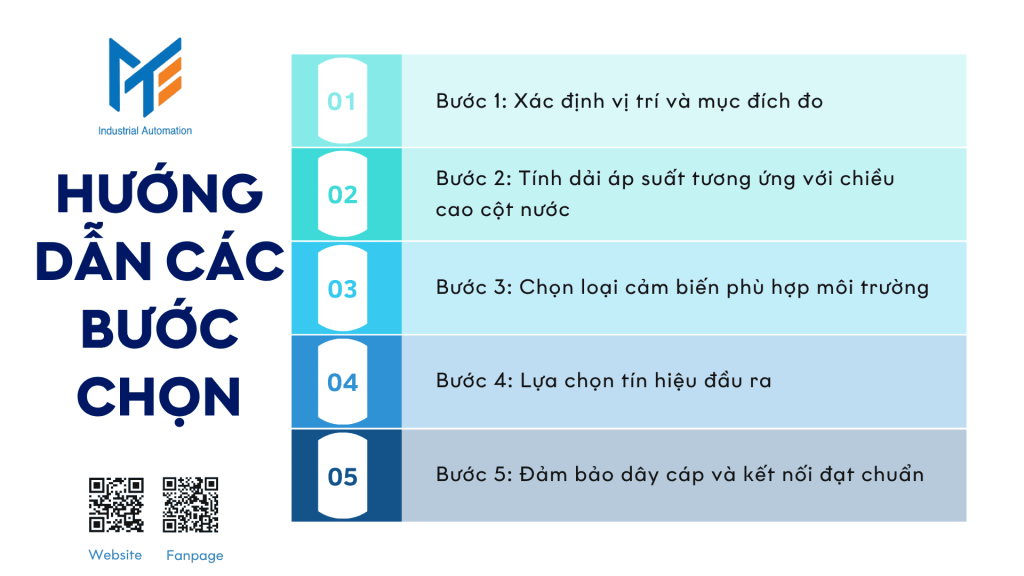

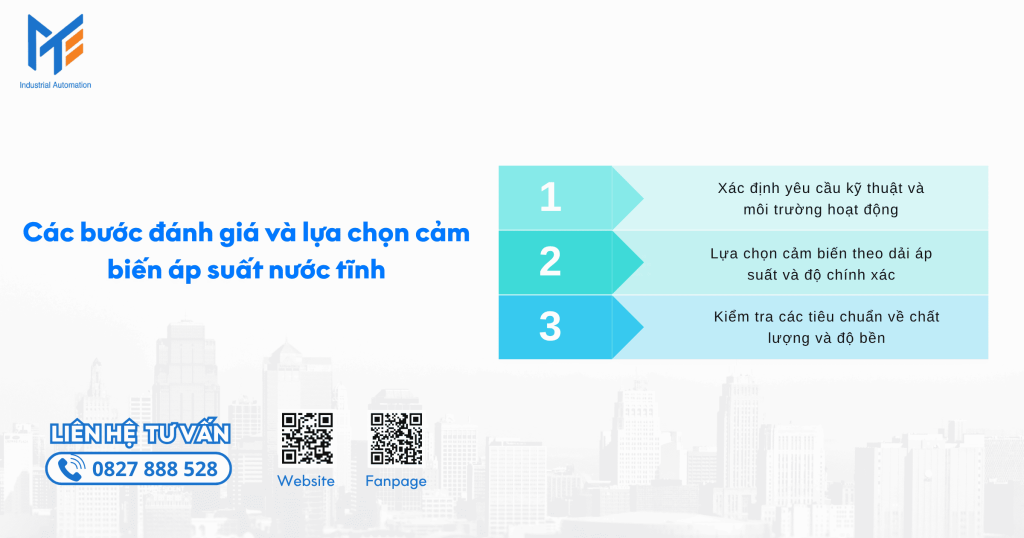

Hướng dẫn các bước chọn cảm biến áp suất nước tĩnh phù hợp

Bước 1: Xác định vị trí và mục đích đo

Xác định bạn cần đo áp suất trong bồn chứa, bể ngầm, giếng sâu hay đường ống. Mục đích này quyết định kiểu lắp đặt, vật liệu và loại cảm biến cần dùng.

Bước 2: Tính dải áp suất tương ứng với chiều cao cột nước

• 1 m cột nước ≈ 0,098 bar.
• Ví dụ: bồn cao 20 m tương đương 2 bar → nên chọn cảm biến 0–3 bar để có biên an toàn.

Bước 3: Chọn loại cảm biến phù hợp môi trường

• Nước sạch → loại inox 316L, IP68.
• Nước có rác, cặn → chọn màng chắn ngang hoặc cảm biến có ống bảo vệ.
• Môi trường có hóa chất → cảm biến chống ăn mòn (PTFE, titan).

Bước 4: Lựa chọn tín hiệu đầu ra

• Hệ thống tự động hóa hoặc PLC → chọn 4–20 mA.
• Hệ thống hiển thị cục bộ → có thể chọn 0–10 V hoặc cảm biến có màn hình LED.

Bước 5: Đảm bảo dây cáp và kết nối đạt chuẩn

• Cáp phải chống nước, chống nhiễu, đủ dài để phần nối nằm trên mặt nước.
• Đảm bảo độ kín cao ở điểm nối, tránh rò rỉ làm sai lệch kết quả đo.

Các yếu tố khác cần lưu ý

• Khả năng chịu quá áp: chọn loại có giới hạn cao hơn thang đo để tránh hỏng hóc.
• Mục đích sử dụng: xác định cần đo áp suất tuyệt đối, tương đối (gauge) hay chênh lệch.
• Chi phí: cân đối giữa ngân sách và yêu cầu kỹ thuật. Cảm biến chất lượng cao thường có tuổi thọ và độ ổn định lâu dài hơn.
• Bảo dưỡng: kiểm tra định kỳ, làm sạch đầu dò, hiệu chuẩn mỗi 6–12 tháng.

Mẹo khi chọn cảm biến áp suất nước tĩnh

• Luôn chọn dải đo lớn hơn áp suất thực tế khoảng 20–30%.
• Tránh lắp cảm biến gần vị trí bơm hoặc dòng chảy mạnh.
• Nếu có dao động áp suất nhanh, nên lắp thêm bộ giảm chấn áp suất.
• Chú ý nhiệt độ đáy bể, tránh vượt quá giới hạn hoạt động của cảm biến.

Mua cảm biến áp suất nước tĩnh chính hãng ở đâu

Mạnh Tùng – đối tác uy tín chuyên cung cấp thiết bị cảm biến, đo lường và tự động hóa hàng đầu tại Việt Nam. Với nhiều ưu điểm nổi bật:

• Hàng chính hãng, chứng nhận CO-CQ rõ ràng
• Đa dạng dải đo và kiểu kết nối
• Tư vấn kỹ thuật miễn phí, giao hàng nhanh
• Hỗ trợ lắp đặt, bảo hành tận nơi

Xem thêm: Cảm biến áp suất gió chính hãng tại Mạnh Tùng

Cảm biến chất lượng không khí chính hãng tại Mạnh Tùng

Cảm biến nhiệt độ và độ ẩm chính hãng tại Mạnh Tùng

---

Kết luận

Để chọn được cảm biến áp suất nước tĩnh phù hợp, bạn cần xác định chính xác thang đo áp suất, tín hiệu đầu ra, vật liệu cảm biến, độ dài dây cáp và môi trường hoạt động. Một lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, đo chính xác và tiết kiệm đáng kể chi phí bảo trì.

Nếu bạn cần được tư vấn giải pháp cảm biến nước tĩnh cho hệ thống tự động hóa, hãy liên hệ Mạnh Tùng – đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ giải pháp tối ưu nhất cho doanh nghiệp của bạn.
