Cảm biến áp suất nước tĩnh là gì? Tổng quan về cảm biến áp suất nước tĩnh

Trong thời đại tự động hóa và công nghiệp thông minh, việc giám sát và kiểm soát áp suất nước là yếu tố thiết yếu giúp hệ thống vận hành ổn định, an toàn và tiết kiệm năng lượng. Một trong những thiết bị đóng vai trò trung tâm trong quá trình này chính là cảm biến áp suất nước tĩnh. Dù có kích thước nhỏ gọn, nhưng cảm biến lại đảm nhiệm nhiệm vụ khá quan trọng là đo áp suất nước và truyền tín hiệu chính xác đến các bộ điều khiển tự động.

Bài viết dưới đây Mạnh Tùng sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế của cảm biến áp suất nước tĩnh.

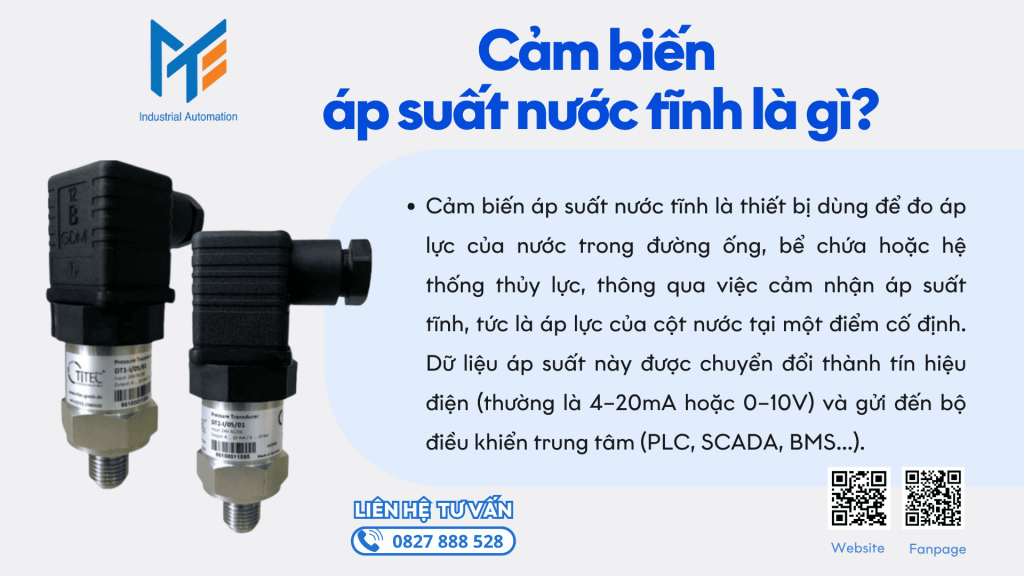

Cảm biến áp suất nước tĩnh là gì?

Cảm biến áp suất nước tĩnh là thiết bị đo lường áp suất của nước trong tình trạng không có dòng chảy hoặc dòng chảy ổn định, không có sự biến đổi đột ngột về áp suất. Nó được thiết kế để cảm nhận và chuyển đổi áp suất nước thành tín hiệu điện, từ đó giúp các hệ thống tự động điều chỉnh, kiểm soát chính xác hơn.

Trong các hệ thống thủy lực, tự động hóa, hoặc các ứng dụng liên quan đến cấp thoát nước, cảm biến áp suất nước tĩnh đóng vai trò trung tâm trong việc cung cấp dữ liệu chính xác về trạng thái của hệ thống. Khác với cảm biến áp suất động, cảm biến này tập trung vào các giá trị áp suất ổn định, phù hợp cho các đo lường liên tục và lâu dài.

Điểm khác biệt giữa áp suất tĩnh và áp suất động là áp suất tĩnh không phụ thuộc vào tốc độ dòng chảy, mà chỉ phụ thuộc vào chiều cao cột nước và trọng lượng riêng của chất lỏng. Nhờ đặc tính này, cảm biến áp suất nước tĩnh đặc biệt phù hợp cho các ứng dụng đo mức nước, đo áp lực bể chứa và kiểm soát hệ thống cấp nước công nghiệp.

Với độ chính xác cao, khả năng hoạt động ổn định và dễ tích hợp trong hệ thống tự động hóa, thiết bị này ngày càng được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau từ dân dụng đến công nghiệp.

Cấu tạo và nguyên lý hoạt động cảm biến áp suất nước tĩnh

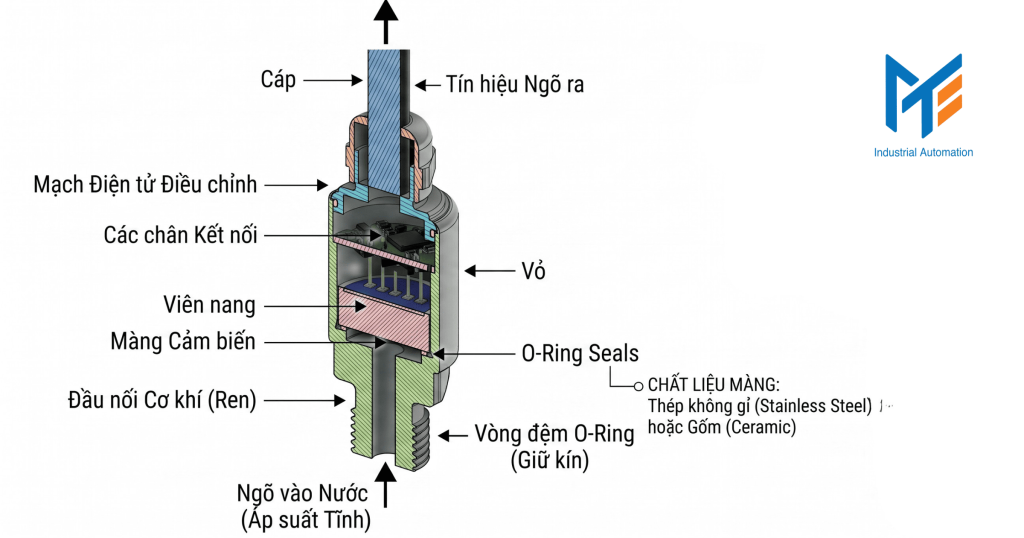

Cấu tạo cảm biến áp suất nước tĩnh

Cấu tạo của cảm biến áp suất nước tĩnh (còn gọi là cảm biến đo mức thủy tĩnh) bao gồm các thành phần chính sau:

• Vỏ bọc: Thường được làm bằng thép không gỉ (Inox 304) để chống ăn mòn và va đập. Vỏ có vai trò bảo vệ các bộ phận bên trong, đảm bảo cảm biến hoạt động bền bỉ trong môi trường nước.
• Đầu dò (hoặc màng cảm biến): Là bộ phận nhạy cảm, tiếp xúc trực tiếp với áp suất của nước. Khi mức nước thay đổi, áp suất tác động lên màng cũng thay đổi theo, làm màng bị biến dạng.
• Cáp tín hiệu: Có hai thành phần chính:
  • Dây cáp chính: Truyền tín hiệu điện từ bộ xử lý bên trong cảm biến ra bên ngoài.
  • Ống thông khí (ống mao quản): Là một ống nhỏ nằm bên trong hoặc chạy song song với dây cáp chính. Ống này có vai trò đo áp suất khí quyển, giúp cảm biến bù trừ tự động các thay đổi của áp suất khí quyển, đảm bảo kết quả đo chính xác hơn.
• Bộ xử lý (bộ khuếch đại): Có chức năng nhận tín hiệu từ màng cảm biến và chuyển đổi thành tín hiệu điện tiêu chuẩn (ví dụ: 4–20 mA, 0–10 V) để truyền về thiết bị hiển thị hoặc điều khiển. Bộ xử lý được đặt bên trong vỏ bọc.
• Phần kết nối điện: Cho phép kết nối cảm biến với hệ thống điều khiển hoặc thiết bị đo lường.

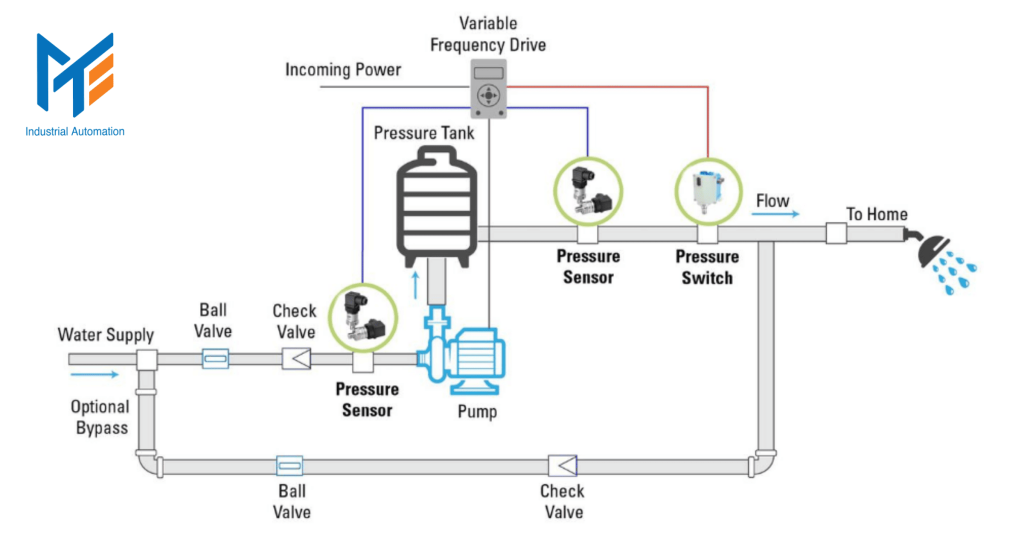

Nguyên lý hoạt động cảm biến áp suất nước tĩnh

Áp suất của nước tác động lên màng cảm biến → màng biến dạng → cảm biến chuyển đổi sự thay đổi này thành tín hiệu điện → bộ chuyển đổi xử lý và truyền đến hệ thống điều khiển.

Ví dụ: Khi cảm biến lắp ở đáy bể nước, áp suất đo được tỷ lệ thuận với chiều cao cột nước, từ đó có thể suy ra mức nước hiện tại trong bể.

• Tác động áp suất lên màng: Khi cảm biến được đặt trong nước, áp suất thủy tĩnh của nước (tỷ lệ thuận với độ sâu) sẽ tác động lên màng cảm biến.
• Màng biến dạng: Áp suất nước đẩy hoặc kéo màng cảm biến, làm cho nó bị biến dạng cơ học.
• Chuyển đổi tín hiệu điện: Sự biến dạng của màng sẽ làm thay đổi giá trị của một bộ phận cảm biến (như điện trở, điện dung) đặt bên trong.
• Xử lý tín hiệu: Tín hiệu điện được gửi đến bộ xử lý tín hiệu để khuếch đại, lọc và chuyển đổi thành tín hiệu điện tử tiêu chuẩn (ví dụ: 4−20 mA4 minus 20 mA4−20 mA hoặc 0−10 VDC0 minus 10 VDC0−10 VDC).
• Xuất ra kết quả: Tín hiệu cuối cùng này có thể được gửi đến màn hình hiển thị hoặc bộ điều khiển PLC để thông báo giá trị áp suất hoặc điều khiển hoạt động của thiết bị.

Trong các hệ thống cấp thoát nước, xử lý nước, bơm tăng áp hay dây chuyền tự động hóa công nghiệp, cảm biến áp suất nước tĩnh là thiết bị đóng vai trò quan trọng trong việc giám sát và kiểm soát áp suất chất lỏng một cách chính xác. Việc ứng dụng thiết bị này không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao hiệu quả sử dụng năng lượng, giảm thiểu rủi ro và tối ưu chi phí bảo trì trong dài hạn.

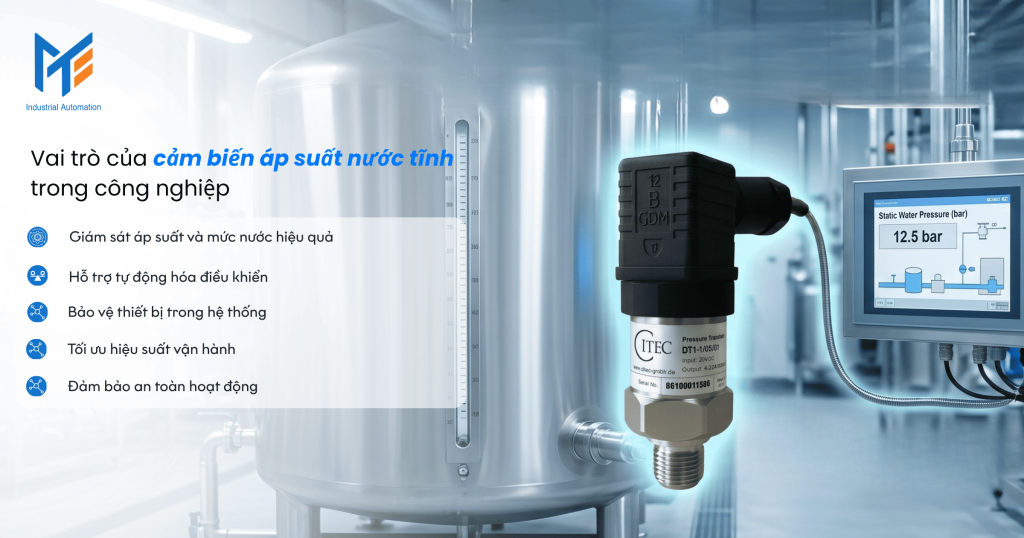

Vai trò của cảm biến áp suất nước tĩnh

Cảm biến áp suất nước tĩnh được ứng dụng rộng rãi nhờ khả năng đo lường chính xác và truyền tín hiệu nhanh chóng đến hệ thống điều khiển. Một số vai trò nổi bật gồm:

• Giám sát áp suất và mức nước hiệu quả: Thiết bị giúp theo dõi liên tục áp suất hoặc mực nước trong bồn chứa, đường ống và hệ thống cấp nước, từ đó hạn chế tình trạng tràn bể, cạn bể hoặc áp lực không ổn định.
• Hỗ trợ tự động hóa điều khiển: Dữ liệu đo được truyền về PLC, biến tần hoặc bộ điều khiển trung tâm để tự động kích hoạt bơm, van hoặc các thiết bị liên quan theo ngưỡng cài đặt.
• Bảo vệ thiết bị trong hệ thống: Việc giám sát áp suất liên tục giúp phát hiện sớm tình trạng quá áp hoặc áp suất bất thường, giảm nguy cơ hư hỏng cho máy bơm, van điều áp và đường ống.
• Tối ưu hiệu suất vận hành: Hệ thống được điều khiển chính xác hơn, hạn chế lãng phí điện năng và nước, góp phần nâng cao hiệu quả khai thác.
• Đảm bảo an toàn hoạt động: Cảm biến giúp giám sát hệ thống 24/7 và gửi cảnh báo nhanh khi phát sinh sự cố, từ đó hỗ trợ xử lý kịp thời và giảm thiểu rủi ro vận hành.

Ưu điểm nổi bật của cảm biến áp suất nước tĩnh

Bên cạnh vai trò quan trọng trong vận hành hệ thống, cảm biến áp suất nước tĩnh còn sở hữu nhiều ưu điểm kỹ thuật nổi bật:

• Độ chính xác cao: Cho kết quả đo ổn định, phản hồi nhanh và sai số thấp, đáp ứng tốt các yêu cầu giám sát khắt khe.
• Khả năng tích hợp linh hoạt: Dễ dàng kết nối với PLC, HMI, SCADA hoặc các bộ điều khiển tự động trong nhiều mô hình vận hành khác nhau.
• Thiết kế bền bỉ, chống ăn mòn tốt: Hoạt động ổn định trong môi trường nước, độ ẩm cao hoặc điều kiện làm việc khắc nghiệt.
• Lắp đặt và bảo trì thuận tiện: Cấu tạo gọn, dễ tích hợp vào hệ thống hiện hữu, tiết kiệm thời gian thi công và chi phí bảo dưỡng.
• Tuổi thọ cao, vận hành tiết kiệm: Thiết bị có độ bền tốt, ít hư hỏng trong quá trình sử dụng, góp phần giảm chi phí đầu tư dài hạn.

Với khả năng giám sát chính xác, hỗ trợ tự động hóa hiệu quả và nâng cao độ an toàn cho hệ thống, cảm biến áp suất nước tĩnh đang trở thành giải pháp không thể thiếu trong nhiều lĩnh vực công nghiệp và dân dụng. Lựa chọn đúng loại cảm biến chất lượng sẽ giúp doanh nghiệp tối ưu vận hành, nâng cao hiệu suất và đảm bảo hệ thống luôn hoạt động ổn định trong thời gian dài.

Ứng dụng thực tế của cảm biến áp suất nước tĩnh

Trong lĩnh vực kỹ thuật và công nghiệp, cảm biến áp suất nước tĩnh đóng vai trò quan trọng trong việc giám sát và điều khiển các hệ thống liên quan đến nước. Dưới đây là các ứng dụng phổ biến và thiết thực của loại cảm biến này trong các lĩnh vực khác nhau.

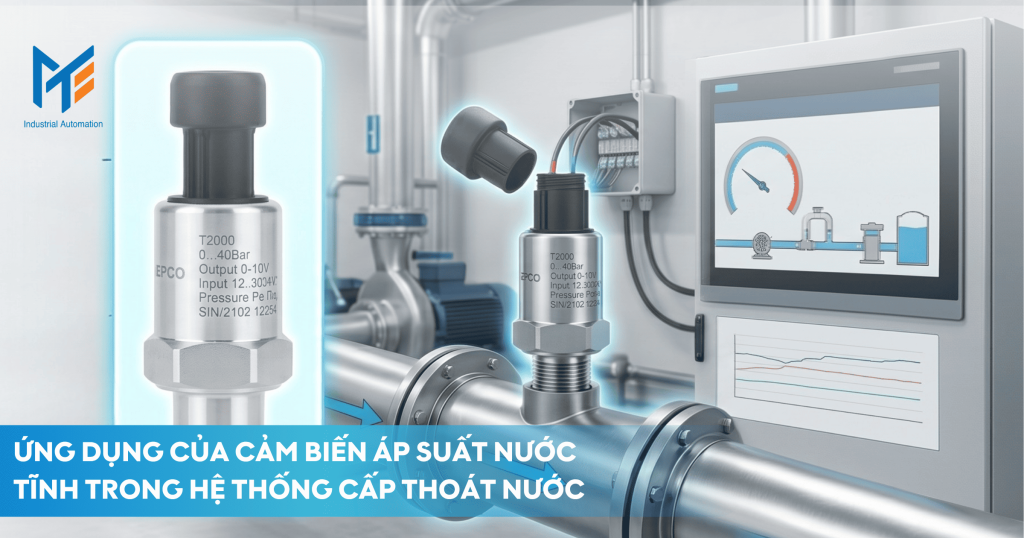

Trong hệ thống cấp thoát nước

Hệ thống cấp thoát nước là một trong những lĩnh vực ứng dụng chính của cảm biến áp suất nước tĩnh. Trong các hệ thống này, cảm biến được sử dụng để:

• Đo áp suất nước tĩnh trong mạng lưới phân phối: Giúp xác định chính xác mức độ áp suất tại các điểm khác nhau trong hệ thống, đảm bảo nước được cung cấp liên tục và ổn định đến các khu vực tiêu dùng.
• Giám sát sự thay đổi áp suất: Phát hiện các sự cố rò rỉ hoặc tắc nghẽn trong hệ thống, từ đó kịp thời xử lý và giảm thiểu tổn thất nước.
• Điều chỉnh và kiểm soát bơm nước: Tự động kích hoạt hoặc tắt bơm dựa trên dữ liệu áp suất, giúp tiết kiệm năng lượng và duy trì áp suất tối ưu trong mạng lưới.
• Bảo trì dựa trên dữ liệu: Cảm biến cung cấp dữ liệu về áp suất theo thời gian, hỗ trợ lập kế hoạch bảo trì dựa trên thông số thực tế, nâng cao hiệu quả hoạt động của hệ thống.

Trong các nhà máy công nghiệp

Trong môi trường công nghiệp, cảm biến áp suất nước tĩnh thường được ứng dụng trong các quy trình sản xuất và xử lý nước, như:

• Kiểm soát quá trình xử lý nước và nước thải: Đảm bảo áp suất phù hợp trong các bể chứa, hệ thống lọc và các bồn chứa, góp phần nâng cao hiệu quả xử lý.
• Giám sát các thiết bị công nghiệp: Đo áp suất nước tĩnh trong các hệ thống làm mát, hệ thống tuần hoàn hoặc các thiết bị cần duy trì áp suất ổn định, tránh gây hư hỏng thiết bị.
• Điều khiển hệ thống bơm và van tự động: Tự động điều chỉnh hoạt động của các thiết bị dựa trên dữ liệu áp suất, giúp tối ưu hóa quy trình sản xuất và giảm tiêu hao năng lượng.
• An toàn vận hành: Phát hiện sớm các hiện tượng quá áp hoặc thiếu áp, từ đó cảnh báo để hạn chế các tai nạn hoặc sự cố rò rỉ, gây hư hỏng thiết bị.

Trong các hệ thống tự động hóa

Trong lĩnh vực tự động hóa, cảm biến áp suất nước tĩnh trở thành thành phần không thể thiếu để:

• Ứng dụng trong các hệ thống nâng cao: Như các hệ thống xử lý nước tự động, hệ thống điều khiển nhà máy thông minh, giúp giảm thiểu sự can thiệp của con người và nâng cao độ chính xác trong vận hành.
• Tối ưu hóa quá trình điều khiển tự động: Các hệ thống tự động điều chỉnh hoạt động của các thiết bị dựa trên dữ liệu áp suất chính xác, nâng cao hiệu quả và giảm thiểu công tác vận hành thủ công.
• Hệ thống kiểm soát thông minh: Kết hợp với các cảm biến khác để xây dựng hệ thống điều khiển dựa trên dữ liệu thời gian thực, giúp quản lý hệ thống cấp nước, xử lý nước và các quy trình công nghiệp một cách chính xác.
• Hệ thống cảnh báo tự động: Khi phát hiện áp suất bất thường, cảm biến sẽ gửi tín hiệu cảnh báo hoặc tự động điều chỉnh thiết bị, đảm bảo hoạt động ổn định và an toàn.

Một số mã sản phẩm cảm biến áp suất nước tĩnh tại Mạnh Tùng hiện này:

Dưới đây là bảng 15 sản phẩm cảm biến áp suất nước tĩnh đã được bổ sung đầy đủ đường dẫn truy cập đến từng trang chi tiết trên website MTEE để bạn tiện theo dõi và sử dụng cho công việc cấu trúc bài viết SEO. Các từ ngữ trong ngoặc kép đã được loại bỏ theo yêu cầu của bạn.

STT	Tên Sản Phẩm	Dải áp suất	Tín hiệu	Mã sản phẩm	Link Chi Tiết Sản Phẩm
1	Cảm biến áp suất 0-10 bar, 4-20 mA, G1/4 LEFOO T2000	0 đến 10 bar	4 – 20 mA	T2000 0-10 A4 B 1.0 D G	Xem chi tiết
2	Cảm biến áp suất chống ăn mòn LFT2080	Tùy chọn màng	Tùy chọn	LFT2080	Xem chi tiết
3	Cảm biến áp suất kỹ thuật số LFT2800	Tùy chọn số	Kỹ thuật số	LFT2800	Xem chi tiết
4	Cảm biến áp suất Lefoo -1-0 bar, 0-10 VDC, G1/4 T2000	-1 đến 0 bar	0 – 10 VDC	T2000 -1-0 V10 B 1.0 D G	Xem chi tiết
5	Cảm biến áp suất Lefoo -1-0 bar, 4-20 mA, G1/4 T2000	-1 đến 0 bar	4 – 20 mA	T2000 -1-0 A4 B 1.0 D G	Xem chi tiết
6	Cảm biến áp suất Lefoo 0-1,6 bar, 0-10 VDC, G1/4 T2000	0 đến 1.6 bar	0 – 10 VDC	T2000 0-1.6 V10 B 1.0 D G	Xem chi tiết
7	Cảm biến áp suất Lefoo 0-1,6 bar, 4-20 mA, G1/4 T2000	0 đến 1.6 bar	4 – 20 mA	T2000 0-1.6 A4 B 1.0 D G	Xem chi tiết
8	Cảm biến áp suất Lefoo 0-10 bar, 0-10 VDC, G1/4 T2000	0 đến 10 bar	0 – 10 VDC	T2000 0-10 V10 B 1.0 D G	Xem chi tiết
9	Cảm biến áp suất Lefoo 0-100 bar, 0-10 VDC, G1/4 T2000	0 đến 100 bar	0 – 10 VDC	T2000 0-100 V10 B 1.0 D G	Xem chi tiết
10	Cảm biến áp suất Lefoo 0-100 bar, 4-20 mA, G1/4 T2000	0 đến 100 bar	4 – 20 mA	T2000 0-100 A4 B 1.0 D G	Xem chi tiết
11	Cảm biến áp suất Lefoo 0-16 bar, 0-10 VDC, G1/4 T2000	0 đến 16 bar	0 – 10 VDC	T2000 0-16 V10 B 1.0 D G	Xem chi tiết
12	Cảm biến áp suất Lefoo 0-16 bar, 4-20 mA, G1/4 T2000	0 đến 16 bar	4 – 20 mA	T2000 0-16 A4 B 1.0 D G	Xem chi tiết
13	Cảm biến áp suất Lefoo 0-200 bar, 0-10 VDC, G1/4 T2000	0 đến 200 bar	0 – 10 VDC	T2000 0-200 V10 B 1.0 D G	Xem chi tiết
14	Cảm biến áp suất Lefoo 0-200 bar, 4-20 mA, G1/4 T2000	0 đến 200 bar	4 – 20 mA	T2000 0-200 A4 B 1.0 D G	Xem chi tiết
15	Cảm biến áp suất Lefoo 0-25 bar, 0-10 VDC, G1/4 T2000	0 đến 25 bar	0 – 10 VDC	T2000 0-25 V10 B 1.0 D G	Xem chi tiết

Mua cảm biến áp suất nước tĩnh chính hãng ở đâu?

Để đảm bảo độ chính xác trong đo lường, độ bền vận hành ổn định và khả năng tương thích cao với hệ thống tự động hóa, việc lựa chọn cảm biến áp suất nước tĩnh chính hãng là yếu tố đặc biệt quan trọng.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) tự hào là đơn vị cung cấp thiết bị đo lường – tự động hóa uy tín tại Việt Nam, chuyên phân phối cảm biến áp suất nước tĩnh chính hãng, đầy đủ CO, CQ, mức giá cạnh tranh cùng dịch vụ tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm trên 10 năm. MTEE cam kết mang đến giải pháp phù hợp, giúp hệ thống của doanh nghiệp vận hành hiệu quả, ổn định và tối ưu chi phí đầu tư.

Kết luận

Cảm biến áp suất nước tĩnh không chỉ giúp đo áp suất nước chính xác mà còn là chìa khóa trong việc tự động hóa và tối ưu vận hành hệ thống. Việc chọn đúng loại cảm biến và nhà cung cấp uy tín như Công ty TNHH TM DV Thiết bị điện Mạnh Tùng sẽ đảm bảo hệ thống của bạn hoạt động hiệu quả, an toàn và bền bỉ trong dài hạn.

Xem thêm các bài viết có liên quan:

Ứng dụng cảm biến áp suất nước tĩnh trong hệ thống nước

Hướng dẫn chọn cảm biến áp suất nước tĩnh

Cách lắp đặt cảm biến áp suất nước tĩnh trong hệ thống

Một số câu hỏi thường gặp về cảm biến áp suất nước tĩnh

1. Cảm biến áp suất nước tĩnh khác gì cảm biến mức nước?
→ Cảm biến áp suất nước tĩnh đo áp lực cột nước để suy ra mức, còn cảm biến mức đo trực tiếp bằng sóng siêu âm hoặc điện dung.

2. Có thể dùng cảm biến áp suất nước tĩnh cho nước nóng hoặc hóa chất không?
→ Có, nếu chọn vật liệu màng cảm biến phù hợp (Inox 316L hoặc PTFE).

3. Cảm biến có thể kết nối với PLC hoặc hệ thống SCADA không?
→ Hoàn toàn có thể. Ngõ ra 4–20mA hoặc 0–10V tương thích hầu hết PLC công nghiệp.

4. Với bể nước cao 10m, nên chọn dải đo cảm biến bao nhiêu?
→ Nên chọn dải đo khoảng 0–1 bar để đảm bảo độ chính xác và tuổi thọ cảm biến.

5. Mạnh Tùng có hỗ trợ lắp đặt và hiệu chuẩn không?
→ Có. Mạnh Tùng cung cấp dịch vụ tư vấn, lắp đặt và hiệu chuẩn tận nơi cho khách hàng trên toàn quốc.

---
