Hướng dẫn sửa chữa và bảo trì PLC S7-400 đơn giản

Trong lĩnh vực tự động hóa công nghiệp, PLC Siemens S7-400 là một trong những dòng thiết bị điều khiển hàng đầu, được sử dụng rộng rãi trong các nhà máy quy mô lớn như điện, xi măng, hóa chất, thực phẩm, và dây chuyền lắp ráp. Là “bộ não” của hệ thống, PLC S7-400 đảm nhiệm vai trò xử lý logic, giám sát, và kết nối các thiết bị trong dây chuyền sản xuất. Tuy nhiên, chỉ một sự cố nhỏ ở PLC cũng có thể gây gián đoạn toàn bộ quy trình, dẫn đến tổn thất lớn về chi phí và thời gian.

Việc bảo trì định kỳ và sửa chữa kịp thời PLC S7-400 không chỉ giúp kéo dài tuổi thọ thiết bị mà còn giảm thiểu thời gian dừng máy (downtime), đảm bảo dây chuyền hoạt động ổn định, và tiết kiệm chi phí vận hành lâu dài. Bài viết này, Mạnh Tùng sẽ hướng dẫn chi tiết, đơn giản để bảo trì và sửa chữa PLC S7-400, giúp doanh nghiệp tối ưu hóa hiệu suất hệ thống tự động hóa.

Tổng quan về cấu tạo PLC S7-400

Hiểu rõ cấu trúc của PLC S7-400 là bước đầu tiên để thực hiện bảo trì và sửa chữa hiệu quả. Thiết bị có thiết kế mô-đun, bao gồm các thành phần chính sau:

• CPU (Central Processing Unit): Bộ xử lý trung tâm, chịu trách nhiệm thực thi chương trình điều khiển và quản lý hệ thống.
• PS (Power Supply): Module nguồn cung cấp điện áp 24V DC ổn định cho toàn bộ hệ thống.
• I/O Modules (Input/Output): Nhận tín hiệu từ cảm biến (input) và gửi tín hiệu điều khiển đến cơ cấu chấp hành (output).
• Communication Modules: Hỗ trợ các giao thức truyền thông như MPI, PROFIBUS, PROFINET để kết nối với các thiết bị khác.
• Backplane Bus: Kết nối vật lý giữa các module trên rack, đảm bảo truyền dữ liệu nhanh chóng.
• Memory/Pin RTC (Real-Time Clock): Lưu trữ chương trình và duy trì thời gian thực, đặc biệt quan trọng khi mất điện.

Xem thêm: Tổng quan về bộ lập trình PLC S7-400

Các điểm cần lưu ý khi bảo trì

• Nguồn PS: Thường là nguyên nhân gây lỗi “PLC không khởi động” nếu điện áp không ổn định.
• Module I/O: Dễ hỏng do quá tải dòng điện hoặc tiếp xúc kém.
• Quạt tản nhiệt và khe gió: Bụi bám nhiều có thể khiến CPU quá nhiệt, dẫn đến reset ngẫu nhiên.
• Pin RTC: Nếu yếu hoặc hết pin, hệ thống có nguy cơ mất chương trình hoặc thời gian thực.

Vì sao cần bảo trì PLC S7-400 định kỳ?

Việc bảo trì định kỳ PLC S7-400 không chỉ là một khuyến nghị mà là yêu cầu bắt buộc để đảm bảo hệ thống vận hành ổn định. Dưới đây là những lý do chính:

• Đảm bảo tính liên tục của sản xuất: Một lỗi nhỏ ở CPU hoặc module I/O có thể khiến cả dây chuyền ngừng hoạt động, gây thiệt hại lớn.
• Giảm rủi ro an toàn: PLC điều khiển các máy móc công suất lớn, nếu xảy ra trục trặc có thể dẫn đến tai nạn lao động.
• Tiết kiệm chi phí: Chi phí bảo trì định kỳ thấp hơn nhiều so với sửa chữa các hỏng hóc nghiêm trọng hoặc thay thế thiết bị mới.
• Bảo vệ dữ liệu chương trình: Pin RTC yếu có thể làm mất chương trình điều khiển, buộc phải lập trình lại từ đầu.
• Kéo dài tuổi thọ thiết bị: Với bảo trì đúng cách, PLC S7-400 có thể hoạt động ổn định từ 10–15 năm.

Ví dụ thực tế: Một nhà máy xi măng tại Quảng Ninh từng gặp sự cố khi CPU S7-400 quá nhiệt do quạt tản nhiệt bị tắc bụi sau 6 năm không bảo trì. Hậu quả là dây chuyền dừng hoạt động, gây thiệt hại hơn 200 triệu đồng trong một ngày. Sau khi triển khai bảo trì định kỳ 6 tháng/lần, nhà máy giảm 80% sự cố dừng máy.

Lịch bảo trì PLC S7-400 đề xuất

Một kế hoạch bảo trì khoa học giúp kỹ sư không bỏ sót bất kỳ công đoạn nào. Dưới đây là lịch bảo trì chi tiết cho PLC S7-400:

Hàng ngày

• Kiểm tra đèn LED trạng thái trên CPU (RUN, ERROR, BATF) để phát hiện sớm các dấu hiệu bất thường.
• Quan sát âm thanh của quạt tản nhiệt, kiểm tra xem có mùi khét hoặc rung lắc bất thường không.
• Theo dõi các cảnh báo hiển thị trên HMI hoặc hệ thống SCADA.

Hàng tuần

• Lau sạch bụi bên ngoài tủ điện bằng khăn khô để tránh tích tụ bụi bẩn.
• Kiểm tra dây cáp kết nối (MPI, PROFIBUS, PROFINET) xem có bị lỏng, đứt, hoặc hư hỏng không.
• Ghi lại log lỗi từ phần mềm (STEP7/TIA Portal) để theo dõi và so sánh.

Hàng tháng

• Vệ sinh khe tản nhiệt bằng khí nén để loại bỏ bụi bám.
• Kiểm tra trạng thái pin RTC; thay mới nếu đèn BATF sáng hoặc có cảnh báo.
• Sao lưu (backup) chương trình PLC ra USB hoặc PC để tránh mất dữ liệu.

6–12 tháng

• Đo điện áp đầu ra của module nguồn PS (chuẩn 22–24V DC); thay cầu chì hoặc module nếu cần.
• Kiểm tra và vệ sinh backplane bus, đảm bảo chân cắm module không bị lỏng hoặc oxi hóa.
• Thử nghiệm tính năng hot-swap (thay module khi hệ thống đang chạy, nếu hỗ trợ).
• Kiểm tra quạt tản nhiệt; thay mới nếu phát hiện tiếng ồn lớn hoặc tốc độ quay yếu.

Các lỗi thường gặp ở PLC S7-400 và cách chẩn đoán

Dưới đây là các lỗi phổ biến ở PLC S7-400 cùng cách kiểm tra và xử lý:

PLC không khởi động

• Nguyên nhân: Mất nguồn 24V DC, cầu chì cháy, hoặc module nguồn hỏng.
• Cách kiểm tra:
  • Đo điện áp đầu ra của PS bằng đồng hồ VOM.
  • Kiểm tra cầu chì trong module nguồn.
  • Thử thay module nguồn dự phòng.
• Giải pháp: Thay cầu chì hoặc module nguồn nếu cần.

Mất chương trình điều khiển

• Nguyên nhân: Pin RTC yếu, không sao lưu chương trình, hoặc nhiễu điện.
• Cách kiểm tra:
  • Xem đèn BATF trên CPU.
  • Kết nối với PLC qua phần mềm STEP7/TIA Portal để kiểm tra nội dung chương trình.
• Giải pháp: Thay pin RTC, khôi phục chương trình từ bản sao lưu.

Module I/O không phản hồi

• Nguyên nhân: Dây tín hiệu hỏng, module I/O cháy, hoặc chân cắm lỏng.
• Cách kiểm tra:
  • Test tín hiệu từ cảm biến hoặc cơ cấu chấp hành bằng thiết bị đo.
  • Thử chuyển module I/O sang một khe khác trên rack.
• Giải pháp: Thay dây tín hiệu hoặc module I/O nếu hỏng.

PLC reset ngẫu nhiên

• Nguyên nhân: CPU quá nhiệt do bụi bám hoặc quạt tản nhiệt hỏng.
• Cách kiểm tra:
  • Quan sát log lỗi trong phần mềm.
  • Đo nhiệt độ CPU và kiểm tra trạng thái quạt.
• Giải pháp: Vệ sinh khe tản nhiệt, thay quạt nếu cần.

Lỗi truyền thông PROFIBUS/PROFINET

• Nguyên nhân: Cáp hỏng, đầu nối lỏng, hoặc nhiễu điện từ.
• Cách kiểm tra:
  • Sử dụng công cụ chẩn đoán trong STEP7/TIA Portal.
  • Kiểm tra vật lý cáp và đầu nối.
• Giải pháp: Thay cáp hoặc đầu nối, giảm nhiễu bằng cách đi dây đúng chuẩn.

Xem thêm: Những lỗi thường gặp ở PLC và cách khắc phục

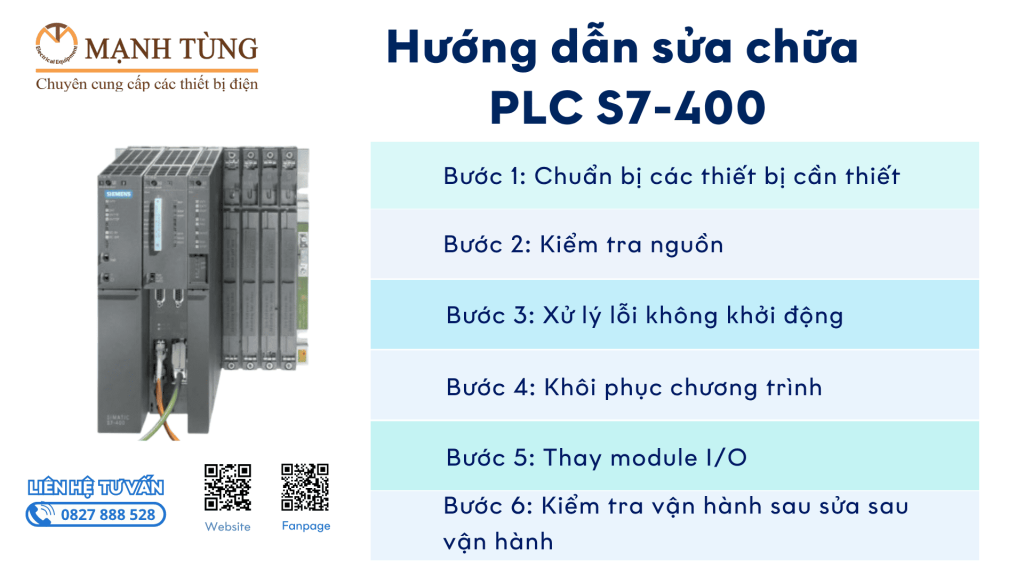

Hướng dẫn sửa chữa PLC S7-400 đơn giản

Dưới đây là quy trình sửa chữa PLC S7-400 từng bước, phù hợp cho các lỗi cơ bản:

Bước 1: Chuẩn bị

• Cắt nguồn điện và treo biển cảnh báo (LOTO – Lockout/Tagout) để đảm bảo an toàn.
• Chuẩn bị laptop, cáp lập trình (MPI/PROFIBUS), và phần mềm STEP7 hoặc TIA Portal.
• Sử dụng dụng cụ đo như đồng hồ VOM hoặc oscilloscope (nếu cần).

Bước 2: Kiểm tra nguồn

• Đo điện áp đầu ra của module PS (chuẩn 22–24V DC).
• Nếu điện áp thấp hoặc không ổn định, kiểm tra cầu chì hoặc thay module nguồn.

Bước 3: Xử lý lỗi không khởi động

• Tháo và lắp lại các module để kiểm tra kết nối.
• Kiểm tra backplane bus xem có bị oxi hóa hoặc hỏng không.
• Nếu vẫn không khởi động, cân nhắc thay CPU hoặc gửi đến đơn vị bảo hành.

Bước 4: Khôi phục chương trình

• Kết nối PC với PLC qua cáp MPI/PROFIBUS.
• Sao lưu chương trình hiện tại (nếu còn) trước khi thao tác.
• Khôi phục (restore) từ bản backup nếu chương trình bị mất.

Bước 5: Thay module I/O

• Ghi lại địa chỉ phần cứng của module trước khi tháo.
• Thay thế bằng module đúng mã và loại.
• Kiểm tra tín hiệu đầu vào/ra sau khi lắp đặt.

Bước 6: Kiểm tra vận hành sau sửa chữa

• Chạy thử chương trình từng bước để đảm bảo không có lỗi.
• Theo dõi log lỗi trong 24–72 giờ để xác nhận hệ thống ổn định.

Những sai lầm cần tránh khi bảo trì và sửa chữa

• Không sao lưu chương trình: Dễ dẫn đến mất dữ liệu, gây tốn thời gian và chi phí để lập trình lại.
• Không ngắt nguồn khi thao tác: Có thể gây hỏng linh kiện hoặc nguy hiểm cho người thực hiện.
• Sử dụng linh kiện không chính hãng: Dễ gây cháy hỏng hoặc không tương thích với hệ thống.
• Không ghi chép nhật ký bảo trì: Khiến việc phân tích và xử lý lỗi lâu dài trở nên khó khăn.

Lợi ích của bảo trì và sửa chữa đúng cách

• Tăng tuổi thọ thiết bị: Kéo dài thời gian sử dụng PLC thêm 30–40%.
• Giảm downtime: Giảm 25% thời gian dừng máy, tăng hiệu suất sản xuất.
• Tiết kiệm chi phí: Tránh các khoản chi phí lớn do hỏng hóc nghiêm trọng.
• Đảm bảo an toàn: Bảo vệ con người và máy móc khỏi các rủi ro do lỗi PLC.

Ví dụ thực tế: Một nhà máy thực phẩm tại Bình Dương gặp vấn đề CPU S7-400 reset liên tục do quạt tản nhiệt hỏng và bụi bám dày. Sau khi thay quạt, vệ sinh tủ điện, và cập nhật chương trình, hệ thống vận hành ổn định, giảm 90% sự cố trong 6 tháng tiếp theo. Nhà máy sau đó áp dụng lịch bảo trì 3 tháng/lần để duy trì hiệu suất.

Kết luận

Bảo trì và sửa chữa PLC S7-400 đúng cách là yếu tố then chốt để đảm bảo dây chuyền sản xuất hoạt động ổn định, an toàn, và hiệu quả. Với lịch bảo trì khoa học và quy trình sửa chữa đơn giản được nêu trên, doanh nghiệp có thể giảm thiểu rủi ro, tiết kiệm chi phí, và kéo dài tuổi thọ thiết bị.

Nếu doanh nghiệp không có đội ngũ kỹ thuật chuyên sâu, hãy liên hệ các đơn vị uy tín như Mạnh Tùng để được hỗ trợ sửa chữa và bảo trì PLC Siemens S7-400 nhanh chóng, chuyên nghiệp. Đừng để một lỗi nhỏ trên PLC làm gián đoạn toàn bộ hoạt động sản xuất của bạn!

Xem thêm các bài viết có liên quan: Ứng dụng của PLC S7-400 trong các dự án công nghiệp lớn

Điểm mạnh của PLC S7-400 trong hệ thống điều khiển phức tạp

Một số câu hỏi thường gặp (FAQ)

1. Bao lâu nên bảo trì PLC S7-400?
Hàng tuần kiểm tra cơ bản, hàng tháng sao lưu chương trình, và bảo trì tổng thể 6–12 tháng/lần.

2. Có thể tự sửa PLC S7-400 không?
Có thể xử lý các lỗi đơn giản như vệ sinh, thay pin, hoặc kiểm tra nguồn. Tuy nhiên, các lỗi phức tạp như CPU hoặc module I/O nên giao cho đơn vị chuyên nghiệp.

3. Nếu mất chương trình điều khiển thì phải làm gì?
Khôi phục từ bản sao lưu. Nếu không có backup, cần lập trình lại toàn bộ chương trình.

4. Khi nào nên thay pin RTC?
Thay pin 2–3 năm/lần hoặc khi đèn BATF báo hiệu pin yếu.
→ 2–3 năm/lần hoặc khi báo BATF.

---
