6ES7223-0BD30-0XB0 - Module S7-1200, DIGITAL I/O SB 1223, 2DI/2DO

Tổng quan về mô-đun 6ES7223-0BD30-0XB0

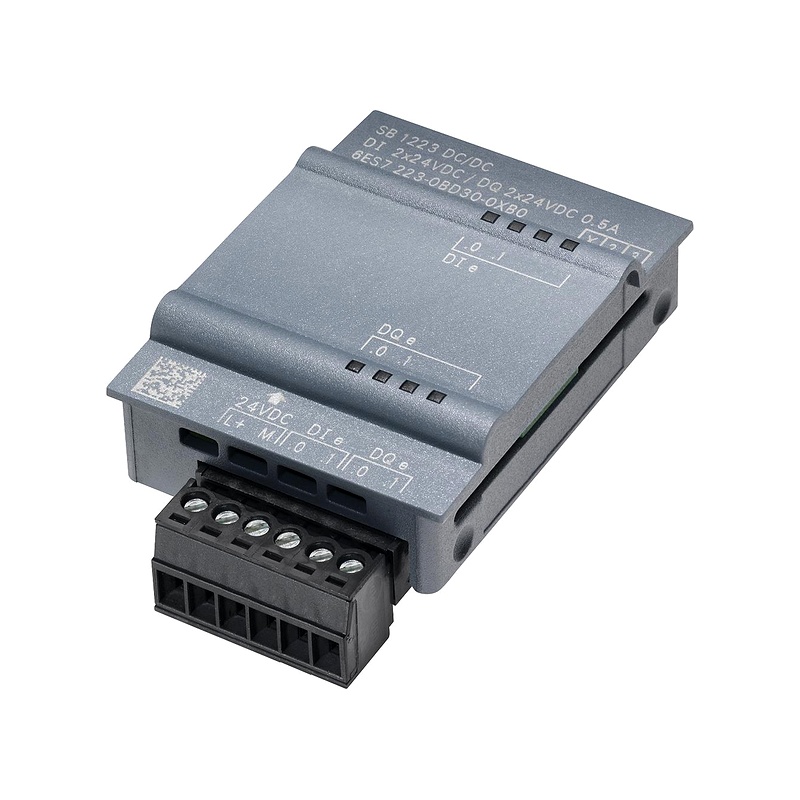

6ES7223-0BD30-0XB0 - Module S7-1200, DIGITAL I/O SB 1223, 2DI/2DO là một Signal Board (SB 1223) thuộc dòng SIMATIC S7-1200, được thiết kế để mở rộng khả năng đầu vào và đầu ra số (DI/DQ) cho các CPU S7-1200. Với thiết kế nhỏ gọn và khả năng xử lý tín hiệu tốc độ cao, mô-đun này là giải pháp lý tưởng cho các ứng dụng tự động hóa công nghiệp tại Việt Nam, từ dây chuyền sản xuất đến hệ thống điều khiển máy móc.

Mô-đun SB 1223 cung cấp 2 đầu vào số (DI) 24V DC và 2 đầu ra số (DQ) 24V DC, hỗ trợ các ứng dụng yêu cầu điều khiển nhanh và chính xác. Được tích hợp trực tiếp vào CPU S7-1200, 6ES7223-0BD30-0XB0 giúp tiết kiệm không gian và chi phí, mang lại hiệu quả tối ưu cho các dự án tự động hóa.

Thông số kỹ thuật và đặc điểm nổi bật

Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật chi tiết của 6ES7223-0BD30-0XB0 - Module S7-1200, DIGITAL I/O SB 1223, 2DI/2DO, hỗ trợ kỹ sư và nhà tích hợp hệ thống đánh giá khả năng ứng dụng:

Đặc điểm nổi bật

• Tốc độ chuyển mạch cao: Hỗ trợ tần số lên đến 200 kHz, lý tưởng cho các ứng dụng điều khiển xung tốc độ cao như động cơ bước hoặc điều khiển PWM.
• Thiết kế nhỏ gọn: Với chiều rộng chỉ 21 mm, mô-đun tích hợp trực tiếp vào CPU S7-1200, tiết kiệm không gian trong tủ điện.
• Độ bền cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt (-20°C đến +60°C), với cách ly điện 500V DC đảm bảo an toàn và giảm nhiễu.
• Hỗ trợ HSC (High-Speed Counter): Đầu vào số hỗ trợ đếm tốc độ cao (200 kHz), phù hợp cho các ứng dụng đo lường và định vị.
• Tích hợp dễ dàng: Cấu hình nhanh chóng qua phần mềm TIA Portal, hỗ trợ các ứng dụng điều khiển chuyển động theo chuẩn PLCopen.

Ứng dụng trong các hệ thống tự động hóa tại Việt Nam

6ES7223-0BD30-0XB0 - Module S7-1200, DIGITAL I/O SB 1223, 2DI/2DO được ứng dụng rộng rãi trong các ngành công nghiệp tại Việt Nam nhờ khả năng xử lý tín hiệu tốc độ cao và tích hợp linh hoạt. Dưới đây là một số ví dụ thực tế:

Điều khiển động cơ bước

Trong các dây chuyền đóng gói tại Bình Dương, mô-đun này điều khiển động cơ bước với tín hiệu xung 200 kHz, đảm bảo định vị chính xác và tốc độ vận hành mượt mà cho máy đóng gói.

Hệ thống băng tải thông minh

Tại các nhà máy thực phẩm ở Đồng Nai, 6ES7223-0BD30-0XB0 sử dụng tín hiệu PWM để điều khiển tốc độ băng tải, tối ưu hóa quy trình sản xuất và tiết kiệm năng lượng.

Máy dệt tự động

Trong ngành dệt may tại Hải Phòng, mô-đun này cung cấp tín hiệu đầu ra số tốc độ cao để điều khiển cơ cấu truyền động, đảm bảo độ chính xác trong quá trình kéo sợi và cắt vải.

Hệ thống đo lường và định vị

Tại các nhà máy sản xuất linh kiện điện tử ở TP. Hồ Chí Minh, đầu vào số HSC (200 kHz) của mô-đun hỗ trợ đếm xung từ cảm biến, giúp giám sát và định vị chính xác trong các ứng dụng tự động hóa.

Lợi ích khi sử dụng mô-đun trong dự án thực tế

Hiệu suất vượt trội

Với tần số chuyển mạch 200 kHz và hỗ trợ HSC, mô-đun này đảm bảo điều khiển và đếm xung chính xác, phù hợp cho các ứng dụng thời gian thực như điều khiển động cơ hoặc định vị.

Tiết kiệm không gian và chi phí

Thiết kế Signal Board tích hợp trực tiếp vào CPU S7-1200, loại bỏ nhu cầu sử dụng mô-đun mở rộng lớn, giúp tiết kiệm không gian tủ điện và chi phí đầu tư.

Độ tin cậy cao

Cách ly điện 500V DC và khả năng hoạt động trong môi trường khắc nghiệt (-20°C đến +60°C) đảm bảo mô-đun vận hành ổn định, giảm nguy cơ hỏng hóc.

Dễ dàng tích hợp

Hỗ trợ lập trình qua TIA Portal, với các khối hàm chuẩn PLCopen, giúp kỹ sư nhanh chóng cấu hình và triển khai hệ thống điều khiển.

Linh hoạt mở rộng

Tương thích với tất cả các CPU S7-1200, mô-đun này cho phép mở rộng khả năng I/O một cách dễ dàng, đáp ứng nhu cầu phát triển của dự án.

Sơ đồ đấu nối và lưu ý khi lắp đặt

Sơ đồ đấu nối

6ES7223-0BD30-0XB0 - Module S7-1200, DIGITAL I/O SB 1223, 2DI/2DO sử dụng đầu nối dạng vít, kết nối trực tiếp với cảm biến và thiết bị truyền động:

• Kênh DI0–DI1: Kết nối với cảm biến 24V DC (ví dụ: cảm biến tiệm cận, công tắc hành trình).
• Kênh DQ0–DQ1: Kết nối với động cơ bước, rơ-le, hoặc thiết bị truyền động 24V DC.
• Nguồn cấp: Lấy từ CPU S7-1200 (DC 20.4–28.8V) qua bus nội bộ.

Lưu ý khi lắp đặt

• Kiểm tra nguồn cấp: Đảm bảo CPU cung cấp nguồn DC ổn định để tránh lỗi tín hiệu.
• Cáp chống nhiễu: Sử dụng cáp có lớp chống nhiễu cho tín hiệu PWM hoặc HSC tốc độ cao.
• Nhiệt độ môi trường: Đặt mô-đun trong tủ điện có nhiệt độ từ -20°C đến +60°C.
• Cập nhật firmware: Sử dụng phiên bản firmware mới nhất của CPU để đảm bảo tương thích.

Mua hàng và hỗ trợ kỹ thuật tại Việt Nam

6ES7223-0BD30-0XB0 - Module S7-1200, DIGITAL I/O SB 1223, 2DI/2DO được phân phối chính hãng tại Việt Nam bởi CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG, đại lý ủy quyền của Siemens. Chúng tôi cam kết:

• Sản phẩm chính hãng: Đầy đủ CO/CQ, xuất xứ từ Đức.
• Giá cạnh tranh: Báo giá ưu đãi cho các dự án công nghiệp.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư 10+ năm kinh nghiệm hỗ trợ từ tư vấn, lập trình đến lắp đặt.
• Giao hàng nhanh: Phục vụ tại TP. Hồ Chí Minh, Hà Nội, Đà Nẵng, và các tỉnh thành khác.

Kết luận

6ES7223-0BD30-0XB0 - Module S7-1200, DIGITAL I/O SB 1223, 2DI/2DO là giải pháp I/O hiệu quả, đáng tin cậy cho các hệ thống tự động hóa tại Việt Nam. Với khả năng xử lý tín hiệu tốc độ cao 200 kHz, thiết kế nhỏ gọn, và tích hợp dễ dàng qua TIA Portal, sản phẩm này đáp ứng nhu cầu từ dây chuyền sản xuất đến điều khiển máy móc.

---
