PLC S7-300 là gì? Tổng quan về PLC S7-300 mới nhất

Trong lĩnh vực tự động hóa công nghiệp, PLC (Programmable Logic Controller) đã trở thành “bộ não” của hệ thống điều khiển. Trong số các dòng PLC nổi bật trên thị trường, PLC S7-300 của Siemens được xem là một trong những lựa chọn hàng đầu nhờ sự ổn định, độ tin cậy cao và khả năng mở rộng linh hoạt.

Bài viết này sẽ giúp bạn hiểu rõ: PLC S7-300 là gì, đặc điểm nổi bật, các dòng CPU và module, ứng dụng thực tế, cũng như gợi ý địa chỉ mua PLC S7-300 uy tín tại Việt Nam.

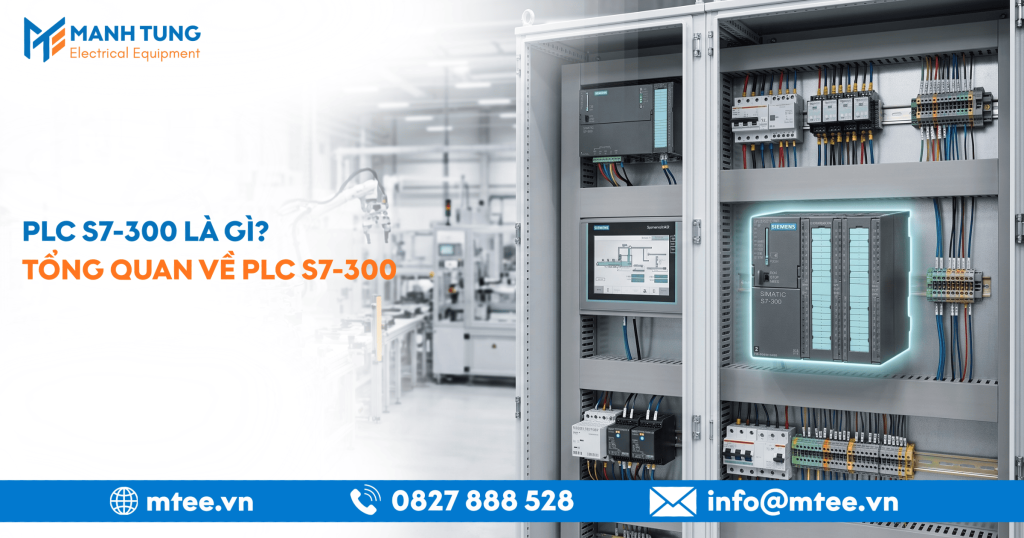

Tổng quan về PLC S7-300

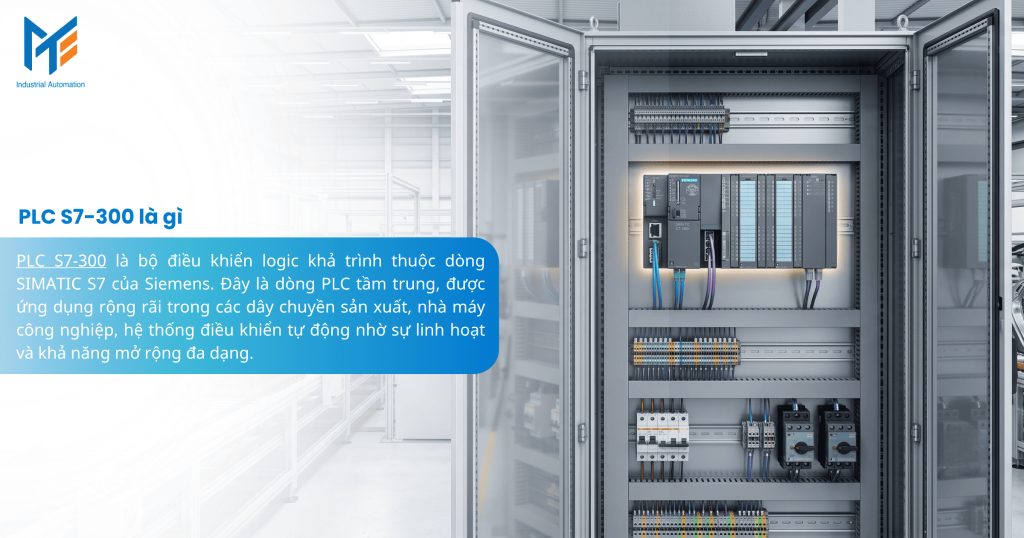

PLC S7-300 là gì?

PLC S7-300 là bộ điều khiển logic khả trình thuộc dòng SIMATIC S7 của Siemens. Đây là dòng PLC tầm trung, được ứng dụng rộng rãi trong các dây chuyền sản xuất, nhà máy công nghiệp, hệ thống điều khiển tự động nhờ sự linh hoạt và khả năng mở rộng đa dạng.

PLC S7-300 sử dụng cấu trúc module, nghĩa là người dùng có thể lựa chọn CPU và bổ sung các module I/O, module truyền thông, module chức năng đặc biệt theo nhu cầu.

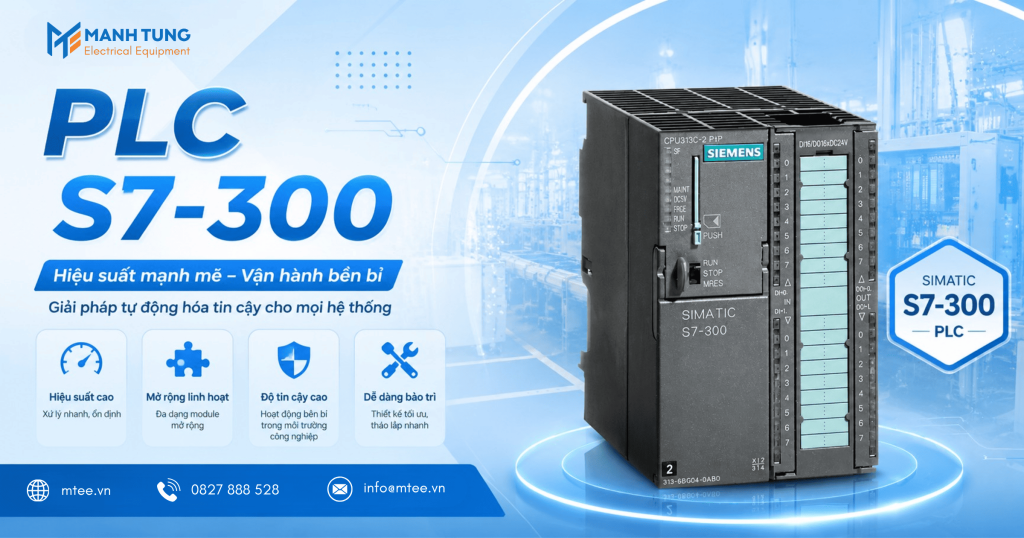

Đặc điểm nổi bật vượt trội của PLC S7-300

Dưới đây là những đặc điểm nổi bật vượt trội của PLC S7-300:

• Tính linh hoạt cao: dễ dàng mở rộng số lượng I/O và kết nối module.
• Khả năng xử lý nhanh: tốc độ xử lý lệnh cao, phù hợp với dây chuyền yêu cầu phản hồi tức thì.
• Độ tin cậy: hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Khả năng tích hợp: hỗ trợ nhiều chuẩn truyền thông như Profibus, Profinet, Ethernet.
• Đa dạng CPU: nhiều dòng CPU với cấu hình khác nhau, phù hợp cho dự án vừa và lớn.

Xem thêm: Hướng dẫn chọn PLC phù hợp với hệ thống tự động hóa

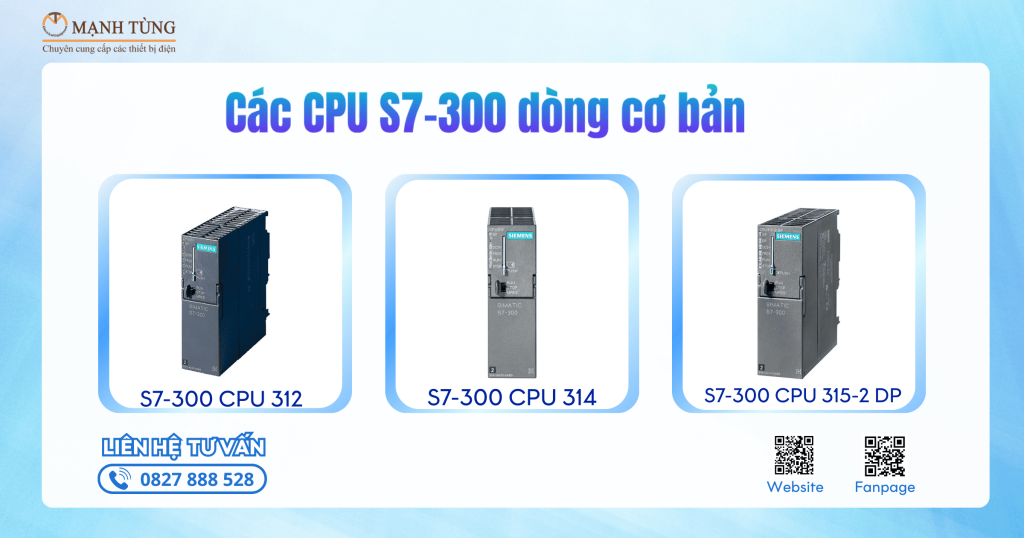

Các CPU S7-300 dòng cơ bản

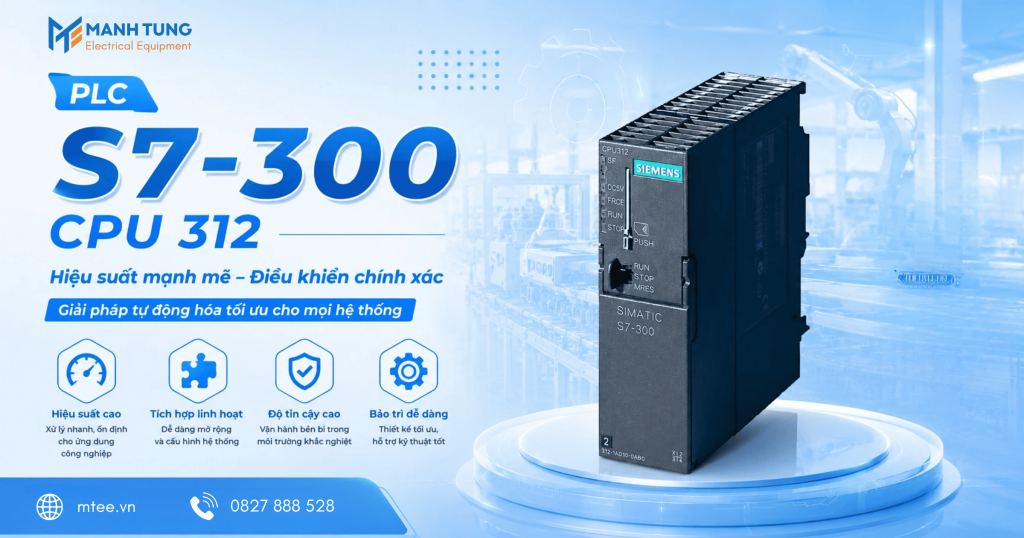

S7-300 CPU 312

Mã sản phẩm: 6ES7312-1AE14-0AB0

Mô tả:
SIMATIC S7-300, CPU 312 – bộ xử lý trung tâm tích hợp nguồn 24V DC, bộ nhớ làm việc 32KB, hỗ trợ truyền thông MPI, yêu cầu Micro Memory Card.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 32KB
• Tốc độ xử lý lệnh: 0.1 μs
• Timer/Counter: 256/256
• Vùng nhớ: 256 byte
• Giao tiếp truyền thông: MPI

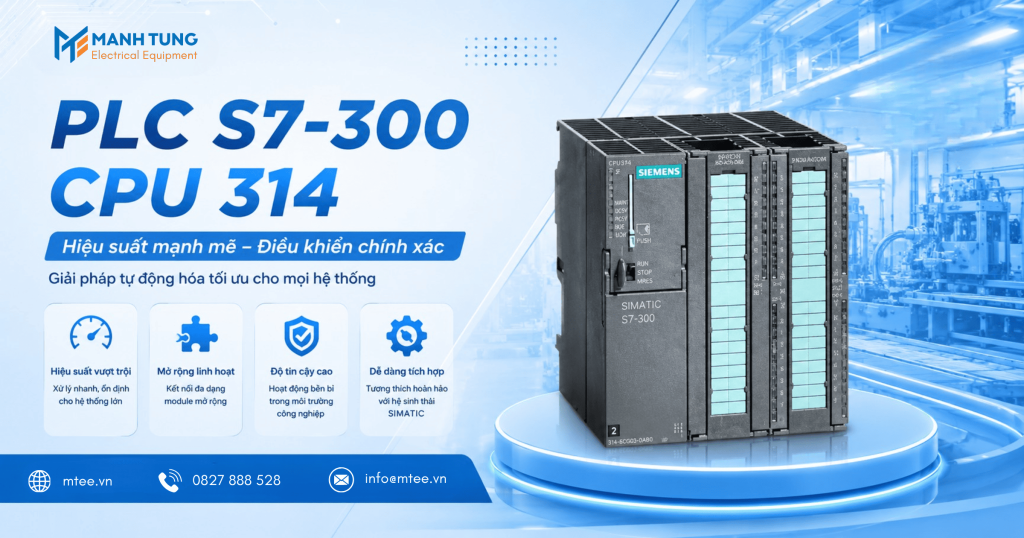

S7-300 CPU 314

Mã sản phẩm: 6ES7314-1AG14-0AB0

Mô tả sản phẩm:
SIMATIC S7-300, CPU 314 – bộ xử lý trung tâm với nguồn cấp 24V DC tích hợp, bộ nhớ làm việc 128KB, hỗ trợ truyền thông MPI, yêu cầu thẻ nhớ Micro Memory Card.

Thông số kỹ thuật:

• Dung lượng bộ nhớ làm việc: 128KB
• Thời gian xử lý lệnh: 0.06 μs
• Timer/Counter: 256/256
• Bộ nhớ đệm: 256 byte
• Truyền thông: MPI

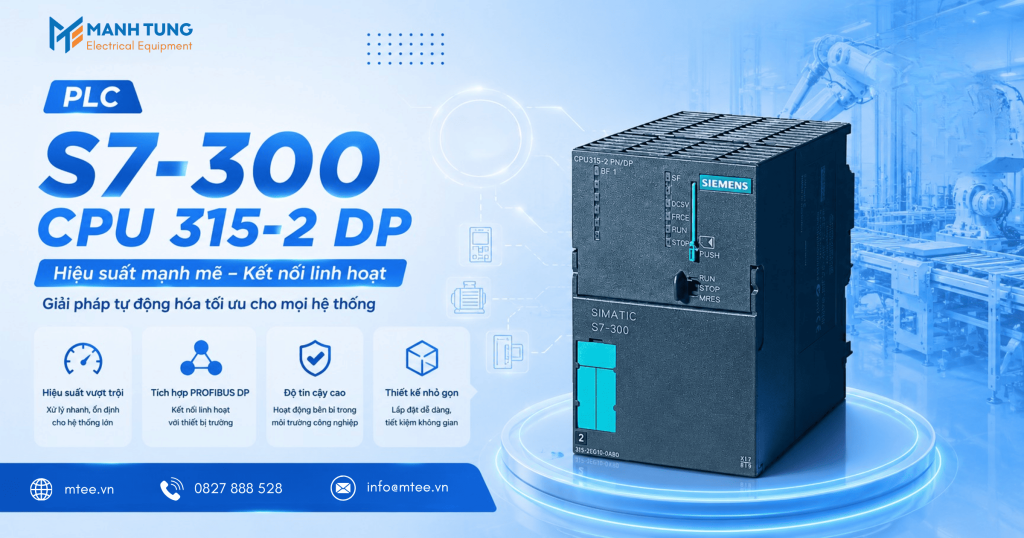

S7-300 CPU 315-2 DP

Mã sản phẩm: 6ES7315-2AH14-0AB0

Mô tả sản phẩm:
SIMATIC S7-300, CPU 315-2 DP – bộ xử lý trung tâm với nguồn cấp 24V DC tích hợp, bộ nhớ làm việc 256KB, hỗ trợ giao tiếp MPI và Profibus DP (master/slave), yêu cầu sử dụng thẻ Micro Memory Card.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 256KB
• Tốc độ xử lý: 0.05 μs
• Timer/Counter: 256/256
• Bộ nhớ đệm: 2048 byte
• Truyền thông: MPI, Profibus DP

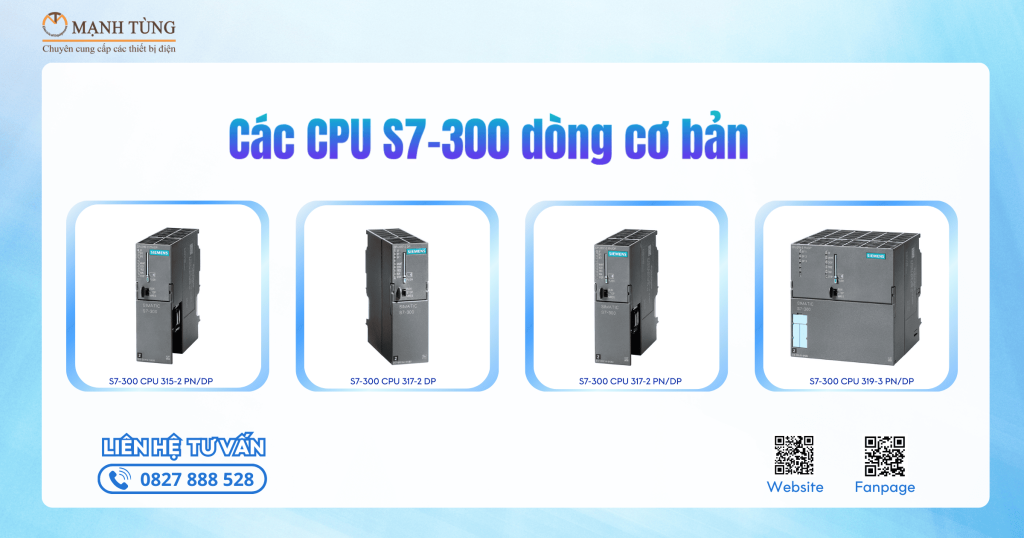

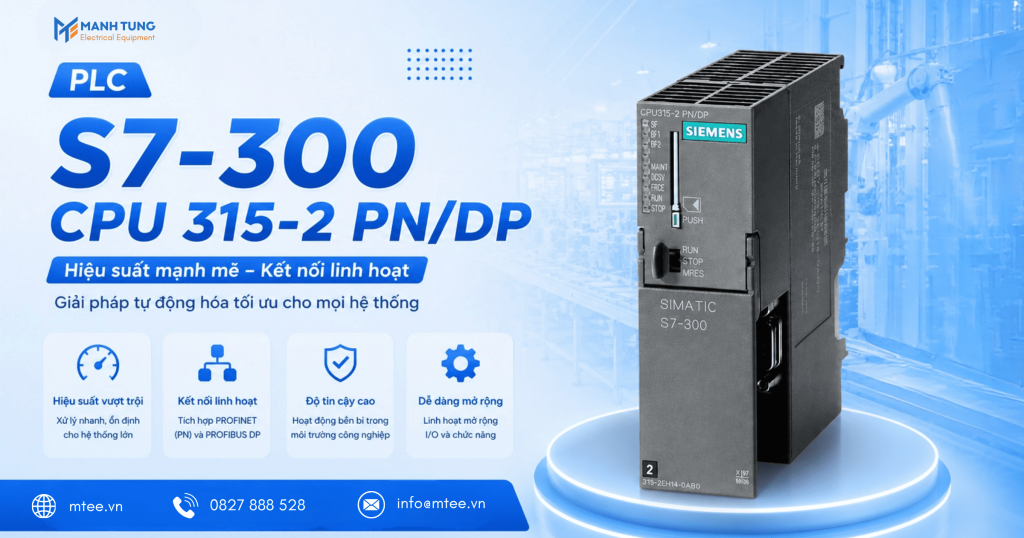

S7-300 CPU 315-2 PN/DP

Mã sản phẩm: 6ES7315-2EH14-0AB0

Mô tả sản phẩm:
SIMATIC S7-300, CPU 315-2 PN/DP – bộ xử lý trung tâm với bộ nhớ làm việc 384KB, tích hợp cổng truyền thông MPI/DP tốc độ 12 Mbit/s, hỗ trợ Ethernet PROFINET với switch 2 cổng. Sử dụng kèm thẻ Micro Memory Card.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 384KB
• Tốc độ xử lý: 0.05 μs
• Timer/Counter: 256/256
• Bộ nhớ đệm: 2048 byte
• Truyền thông: MPI, Profibus DP, Profinet

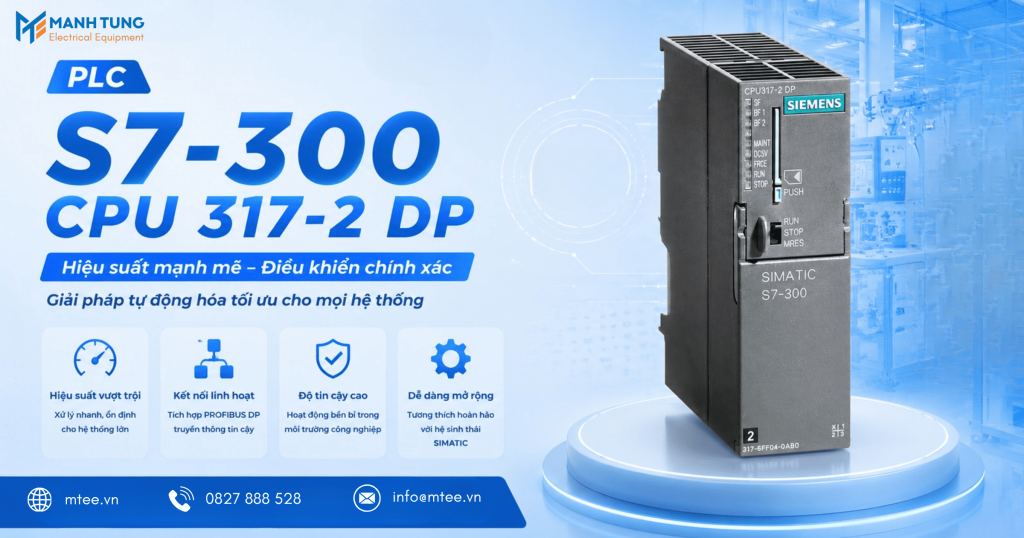

S7-300 CPU 317-2 DP

Mã sản phẩm: 6ES7317-2AK14-0AB0

Mô tả sản phẩm:
SIMATIC S7-300, CPU 317-2 DP – bộ xử lý trung tâm với bộ nhớ làm việc 1 MB, tích hợp giao diện MPI/DP tốc độ 12 Mbit/s và giao diện DP thứ hai có thể hoạt động ở chế độ master/slave. Yêu cầu sử dụng thẻ Micro Memory Card.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 1 MB
• Tốc độ xử lý: 0.025 μs
• Timer/Counter: 512/512
• Bộ nhớ đệm: 4096 byte
• Truyền thông: MPI, Profibus DP

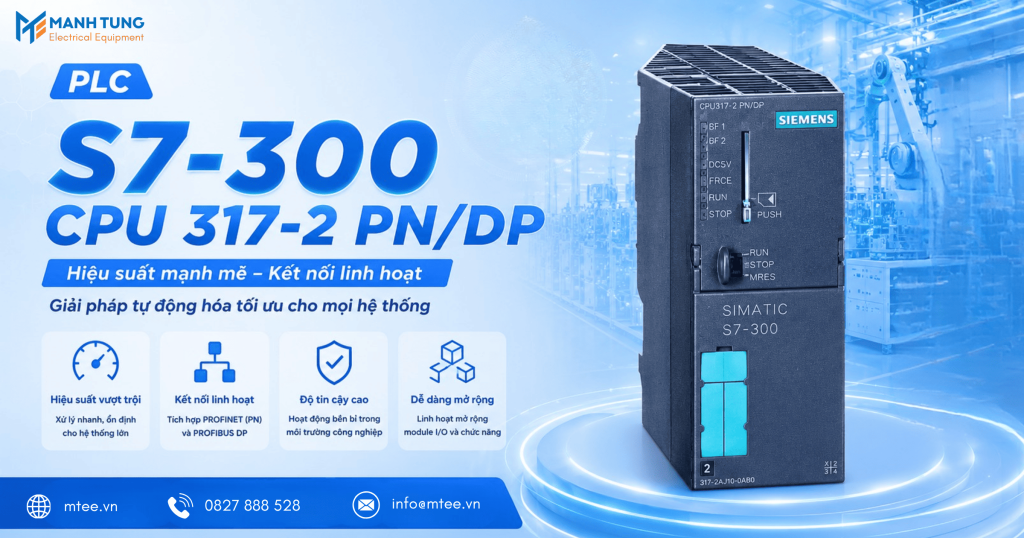

S7-300 CPU 317-2 PN/DP

Mã sản phẩm: 6ES7317-2EK14-0AB0

Mô tả sản phẩm:
SIMATIC S7-300 CPU 317-2 PN/DP – bộ xử lý trung tâm với bộ nhớ làm việc 1 MB, hỗ trợ giao diện MPI/DP tốc độ 12 Mbit/s. Ngoài ra còn được trang bị thêm giao diện Ethernet PROFINET với công tắc 2 cổng, yêu cầu sử dụng thẻ Micro Memory Card.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 1 MB
• Tốc độ xử lý: 0.025 μs
• Timer/Counter: 512/512
• Bộ nhớ đệm: 4096 byte
• Truyền thông: MPI, Profibus DP, Profinet

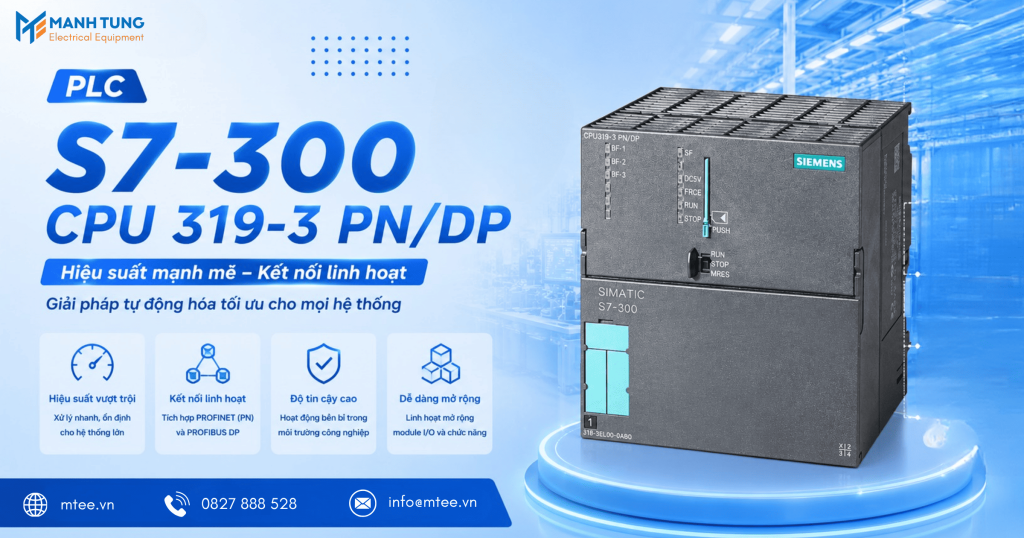

S7-300 CPU 319-3 PN/DP

Mã sản phẩm: 6ES7318-3EL01-0AB0

Mô tả sản phẩm:
SIMATIC S7-300 CPU 319-3 PN/DP – bộ xử lý trung tâm với dung lượng bộ nhớ làm việc 2 MB, hỗ trợ giao diện MPI/DP 12 Mbit/s. Thiết bị tích hợp thêm cổng DP master/slave cùng giao diện Ethernet PROFINET (2-port switch), yêu cầu sử dụng thẻ Micro Memory Card.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 2 MB
• Tốc độ xử lý: 0.004 μs
• Timer/Counter: 2048/2048
• Bộ nhớ đệm: 8192 byte
• Truyền thông: MPI, Profibus DP, Profinet

CPU S7-300 dòng tích hợp I/O

Dòng CPU này cho phép tích hợp trực tiếp các tín hiệu Digital và Analog Input/Output, đồng thời hỗ trợ các tính năng mở rộng như bộ đếm tốc độ cao, điều khiển vị trí và PID. Đây là lựa chọn phù hợp cho các nhà máy sản xuất cần khả năng tích hợp nhiều chức năng ngay trong một thiết bị.

Các model CPU S7-300 tích hợp I/O phổ biến:

• 6ES7312-5BF04-0AB0
  SIMATIC S7-300, CPU 312C – Compact CPU với MPI, 10 DI/6 DO, 2 bộ đếm tốc độ cao (10 kHz). Bộ nhớ làm việc 64 KB, nguồn cấp 24 V DC, kèm đầu nối (1x 40-pole) và Micro Memory Card.
• 6ES7313-5BG04-0AB0
  SIMATIC S7-300, CPU 313C – Compact CPU hỗ trợ MPI, 24 DI/16 DO, 4 AI, 2 AO, 1 Pt100, 3 bộ đếm tốc độ cao (30 kHz). Bộ nhớ làm việc 128 KB, nguồn cấp 24 V DC, đầu nối (2x 40-pole).
• 6ES7313-6BG04-0AB0
  SIMATIC S7-300, CPU 313C-2 PTP – Compact CPU với MPI, 16 DI/16 DO, 3 bộ đếm tốc độ cao (30 kHz). Tích hợp giao diện RS485, nguồn cấp 24 V DC, bộ nhớ làm việc 128 KB, đầu nối (1x 40-pole), kèm Micro Memory Card.
• 6ES7313-6CG04-0AB0
  SIMATIC S7-300, CPU 313C-2 DP – Compact CPU với MPI, 16 DI/16 DO, 3 bộ đếm tốc độ cao (30 kHz). Hỗ trợ giao diện DP, bộ nhớ 128 KB, nguồn cấp 24 V DC, đầu nối (1x 40-pole).
• 6ES7314-6BH04-0AB0
  SIMATIC S7-300, CPU 314C-2 PTP – Compact CPU hỗ trợ MPI, 24 DI/16 DO, 4 AI, 2 AO, 1 Pt100, 4 bộ đếm tốc độ cao (60 kHz). Tích hợp giao diện RS485, bộ nhớ 192 KB, nguồn cấp 24 V DC, đầu nối (2x 40-pole).
• 6ES7314-6CH04-0AB0
  SIMATIC S7-300, CPU 314C-2 DP – Compact CPU với MPI, 24 DI/16 DO, 4 AI, 2 AO, 1 Pt100, 4 bộ đếm tốc độ cao (60 kHz). Hỗ trợ giao diện DP, bộ nhớ 192 KB, nguồn 24 V DC, đầu nối (2x 40-pole), yêu cầu Micro Memory Card.
• 6ES7314-6EH04-0AB0
  SIMATIC S7-300, CPU 314C-2 PN/DP – Compact CPU hỗ trợ MPI/DP 12 Mbit/s, giao diện Ethernet PROFINET, cùng 24 DI/16 DO, 4 AI, 2 AO, 1 Pt100, 4 bộ đếm tốc độ cao (60 kHz). Bộ nhớ 192 KB, nguồn 24 V DC, đầu nối (2x 40-pole).

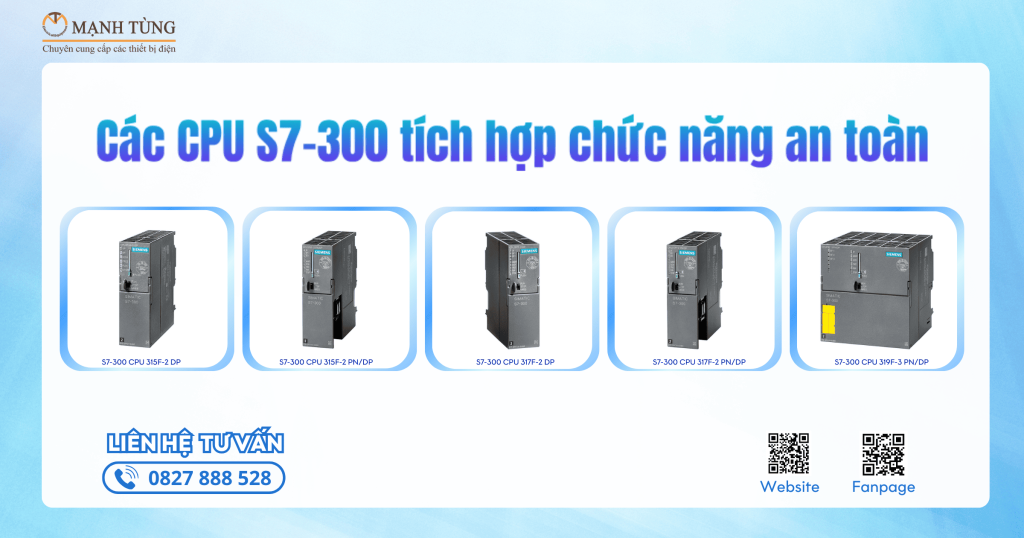

Các CPU S7-300 tích hợp chức năng an toàn

S7-300 CPU 315F-2 DP

Mã sản phẩm: 6ES7315-6FF04-0AB0

SIMATIC S7-300 CPU 315F-2DP – Bộ xử lý trung tâm Fail-safe, tích hợp nguồn cấp 24 V DC. Bộ nhớ làm việc 384 KB, chiều rộng 40 mm, hỗ trợ 2 giao diện MPI và Profibus DP (Master/Slave). Yêu cầu sử dụng thẻ nhớ Micro Memory Card.

Thông số kỹ thuật nổi bật:

• Phù hợp cho các ứng dụng có vùng nhớ trung bình
• Bộ nhớ làm việc: 384 KB
• Tốc độ xử lý lệnh: 0.05 µs
• Timer/Counter: 256/256
• Vùng nhớ: 2048 byte
• Giao tiếp: MPI, Profibus DP

S7-300 CPU 315F-2 PN/DP

Mã sản phẩm: 6ES7315-2FJ14-0AB0

SIMATIC S7-300 CPU 315F-2 PN/DP – Bộ xử lý trung tâm với bộ nhớ làm việc 512 KB. Trang bị giao diện MPI/DP tốc độ 12 Mbit/s và cổng Ethernet PROFINET với switch 2 port tích hợp. Yêu cầu sử dụng thẻ nhớ Micro Memory Card.

Thông số kỹ thuật nổi bật:

• Bộ nhớ làm việc: 512 KB
• Tốc độ xử lý: 0.05 µs
• Timer/Counter: 256/256
• Vùng nhớ: 2048 byte
• Giao tiếp: MPI, Profibus DP, Profinet

S7-300 CPU 317F-2 DP

Mã sản phẩm: 6ES7317-6FF04-0AB0

SIMATIC S7-300 CPU 317F-2 DP – Bộ xử lý trung tâm với bộ nhớ làm việc 1.5 MB, tích hợp giao diện MPI/DP tốc độ 12 Mbit/s cùng cổng DP master/slave. Sử dụng được với gói phần mềm S7 Distributed Safety V5.2 SP1. Yêu cầu thẻ nhớ Micro Memory Card.

Thông số kỹ thuật nổi bật:

• Bộ nhớ làm việc: 1.5 MB
• Tốc độ xử lý: 0.025 µs
• Timer/Counter: 512/512
• Vùng nhớ: 4096 byte
• Giao tiếp: MPI, Profibus DP

S7-300 CPU 317F-2 PN/DP

Mã sản phẩm: 6ES7317-2FK14-0AB0

SIMATIC S7-300 CPU 317F-2 PN/DP – Bộ xử lý trung tâm với bộ nhớ làm việc 1.5 MB, hỗ trợ giao diện MPI/DP 12 Mbit/s và Ethernet PROFINET kèm công tắc 2 cổng. Yêu cầu thẻ nhớ Micro Memory Card khi sử dụng.

Thông số kỹ thuật nổi bật:

• Bộ nhớ làm việc: 1.5 MB
• Tốc độ xử lý: 0.025 µs
• Timer/Counter: 512/512
• Vùng nhớ: 4096 byte
• Giao tiếp: MPI, Profibus DP, Profinet

S7-300 CPU 319F-3 PN/DP

Mã sản phẩm: 6ES7318-3FL01-0AB0

SIMATIC S7-300 CPU 319F-3 PN/DP – Bộ xử lý trung tâm cao cấp, sở hữu 2.5 MB bộ nhớ làm việc, tích hợp 3 giao diện: MPI/DP 12 Mbit/s, DP master/slave và Ethernet PROFINET. Khi sử dụng cần trang bị thẻ nhớ Micro Memory Card.

Thông số kỹ thuật chính:

• Bộ nhớ làm việc: 2.5 MB
• Tốc độ xử lý: 0.004 µs
• Timer/Counter: 2048/2048
• Vùng nhớ: 8192 byte
• Giao tiếp: MPI, Profibus DP, Profinet

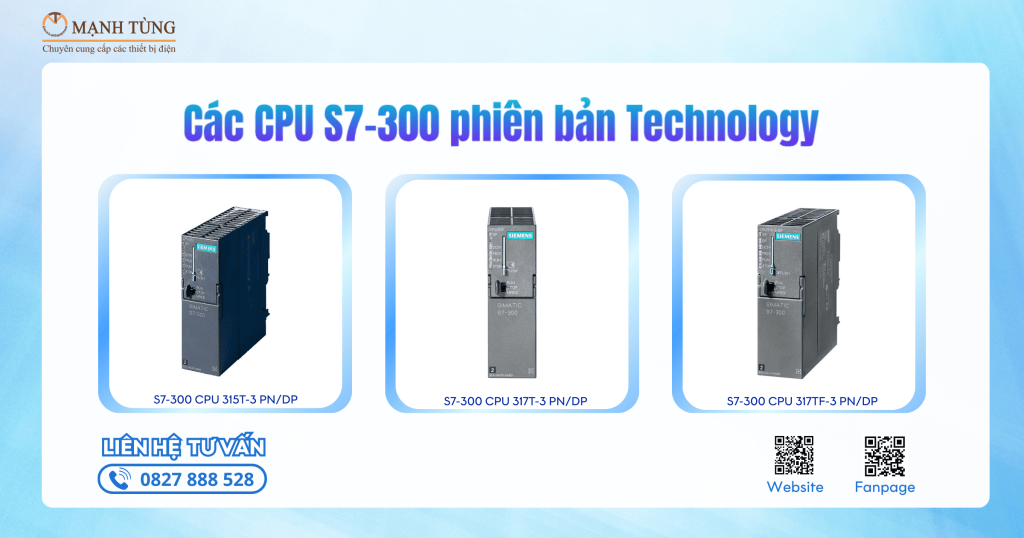

Các CPU S7-300 phiên bản Technology

S7-300 CPU 315T-3 PN/DP

Mã sản phẩm: 6ES7315-7TJ10-0AB0

Mô tả sản phẩm:
CPU SIMATIC S7-300 dòng 315T-3 PN/DP được thiết kế chuyên dụng cho các tác vụ PLC kết hợp công nghệ. Thiết bị tích hợp bộ nhớ làm việc 384 KB, hỗ trợ nhiều giao diện mạnh mẽ: MPI/DP (12 Mbit/s), DP (Drive), Ethernet PROFINET với switch 2 cổng. Ngoài ra, CPU còn có I/O dành riêng cho công nghệ, kèm theo đầu nối trước (1x 40 chân). Để sử dụng, cần thêm Micro Memory Card tối thiểu 8 MB.

Thông số kỹ thuật:

• Giao tiếp truyền thông: MPI, Profibus DP, Profinet
• Bộ nhớ làm việc: 384 KB
• Thời gian xử lý: 0.05 µs
• Timer/Counter: 256/256
• Vùng nhớ: 2048 byte

S7-300 CPU 317T-3 PN/DP

Mã sản phẩm: 6ES7317-7TK10-0AB0

Mô tả sản phẩm:
CPU SIMATIC S7-300 317T-3 PN/DP được tối ưu cho các ứng dụng PLC kết hợp công nghệ. Thiết bị trang bị bộ nhớ làm việc 1 MB, tốc độ xử lý nhanh 0.025 µs, đồng thời hỗ trợ ba giao diện mạnh mẽ: MPI/DP 12 Mbit/s, DP (Drive), Ethernet PROFINET với switch 2 cổng tích hợp. Ngoài ra, CPU còn được bổ sung I/O công nghệ giúp hệ thống hoạt động linh hoạt và hiệu quả hơn.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 1 MB
• Thời gian xử lý: 0.025 µs
• Timer/Counter: 512/512
• Vùng nhớ: 4096 byte
• Giao tiếp truyền thông: MPI, Profibus DP, Profinet

S7-300 CPU 317TF-3 PN/DP

Mã sản phẩm: 6ES7317-7UL10-0AB0

Mô tả sản phẩm:
Bộ xử lý trung tâm SIMATIC S7-300 CPU 317TF-3 PN/DP được thiết kế cho các ứng dụng PLC và công nghệ nâng cao. Thiết bị sở hữu bộ nhớ làm việc 1.5 MB, tốc độ xử lý đạt 0.025 µs, mang lại hiệu suất mạnh mẽ cho nhiều hệ thống tự động hóa. CPU tích hợp các giao diện MPI/DP, Profibus DP và Ethernet PROFINET, giúp việc kết nối và truyền thông trong nhà máy trở nên linh hoạt, nhanh chóng.

Thông số kỹ thuật:

• Bộ nhớ làm việc: 1.5 MB
• Thời gian xử lý: 0.025 µs
• Timer/Counter: 512/512
• Vùng nhớ: 4096 byte
• Giao tiếp truyền thông: MPI, Profibus DP, Profinet

Các module S7-300 với nhiều dòng khác nhau

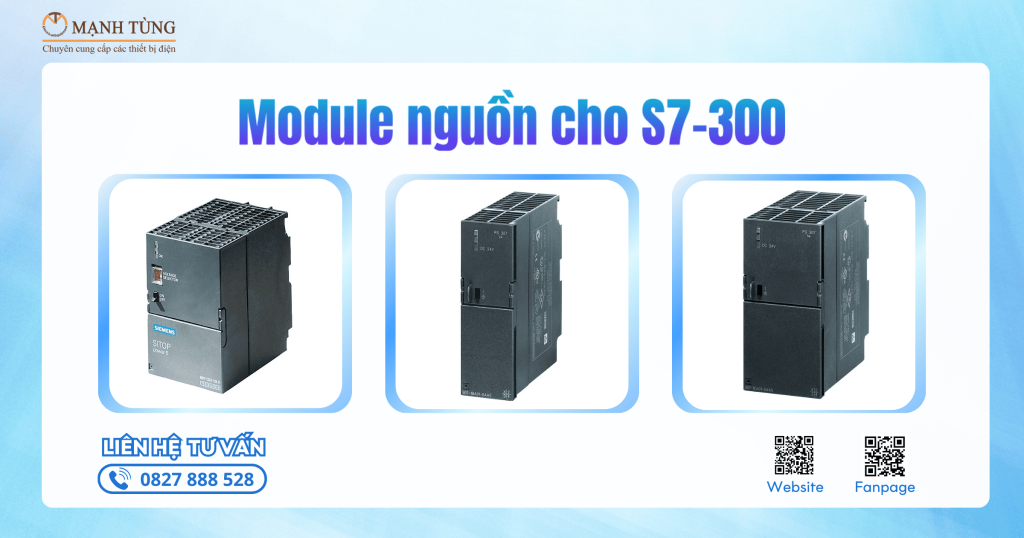

Module nguồn cho S7-300

Mã sản phẩm	Tên và Mô tả	Thông số kỹ thuật chính
6ES7305-1BA80-0AA0	SIMATIC S7-300 PS305	Nguồn có ngõ vào: 24–110 V DC, ngõ ra: 24 V DC/2 A
6ES7307-1BA01-0AA0	SIMATIC S7-300 PS307	Nguồn có ngõ vào: 120/230 V AC, ngõ ra: 24 V DC/2 A
6ES7307-1EA80-0AA0	SIMATIC S7-300 Outdoor PS307	Nguồn ngoài trời, ngõ vào: 120/230 V AC, ngõ ra: 24 V DC/5 A

Module S7-300 Digital Input/Output

Mã sản phẩm	Tên và Mô tả	Thông số kỹ thuật chính
6ES7321-1BL00-0AA0	Module PLC S7-300 DIGITAL INPUT SM 321	32 DI, 24 V DC, cách ly quang học
6ES7322-1BL00-0AA0	Module PLC S7-300 DIGITAL OUTPUT SM 322	32 DO, 24 V DC, tải 0.5 A mỗi kênh

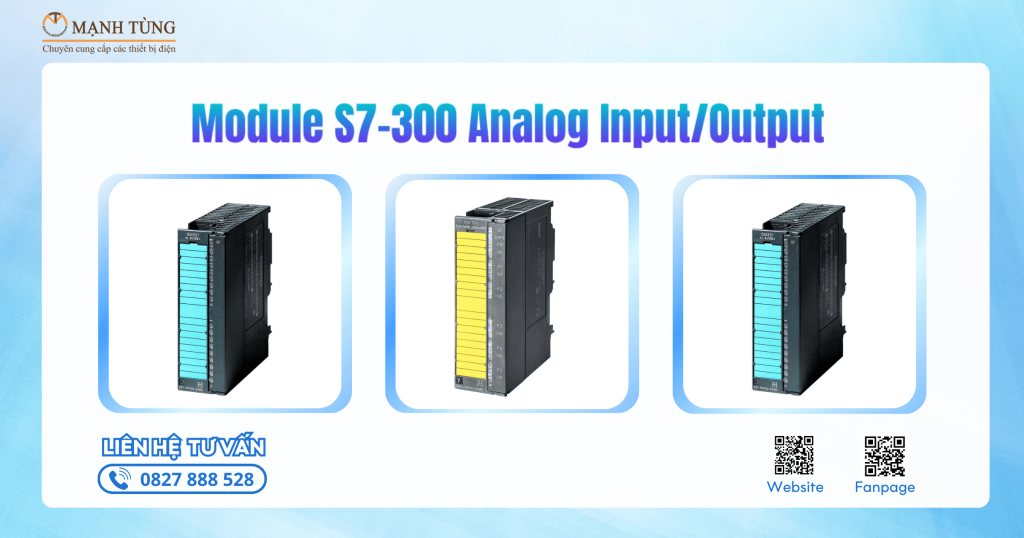

Module S7-300 Analog Input/Output

Mã sản phẩm	Tên và Mô tả	Thông số kỹ thuật chính
6ES7332-5HF00-0AB0	Module PLC S7-300 ANALOG OUTPUT SM 332	4 AO, độ phân giải 12 bit, tín hiệu ±10V, 0/4–20mA
6ES7331-7PF01-0AB0	Module PLC S7-300 ANALOG INPUT SM 331	8 AI/AO, đa dạng tín hiệu analog
6ES7336-4GE00-0AB0	Module PLC S7-300 ANALOG INPUT SM 336	SIMATIC S7, ANALOG INPUT SM336 6 AI; 15 BIT; FAILSAFE ANALOG INPUTS FOR SIMATIC SAFETY, WITH HART SUPPORT, UP TO CATEGORY 4 (EN954-1)/ SIL3 (IEC61508)/PLE (ISO13849), 1 X 20 PIN

Module I/O an toàn (Failsafe I/O)

Mã sản phẩm	Tên và Mô tả	Thông số kỹ thuật chính
6ES7326-1BK02-0AB0	SIMATIC S7-300 F-DI	16 kênh đầu vào số an toàn, 24 V DC
6ES7138-4FR00-0AA0	SIMATIC S7-300 F-DQ	Module đầu ra số failsafe, tích hợp chuẩn SIL 3

Module chức năng chuyên dụng

Mã sản phẩm	Tên và Mô tả	Thông số kỹ thuật chính
6ES7350-1AH03-0AE0	SIMATIC S7-300 FM350-1 Counter	Module bộ đếm tốc độ cao
6ES7350-2AH01-0AE0	SIMATIC S7-300 FM350-2 Counter	Bộ đếm đa năng, hỗ trợ encoder

Module truyền thông PLC S7-300

Mã sản phẩm	Tên và Mô tả	Thông số kỹ thuật chính
6GK7343-1EX30-0XE0	SIMATIC S7-300 CP343-1	Module truyền thông Ethernet TCP/IP
6GK7342-5DA03-0XE0	SIMATIC S7-300 CP342-5	Module truyền thông Ethernet TCP/IP

Các ứng dụng thực tế của PLC S7-300 trong nền công nghiệp hiện nay

• Điều khiển và giám sát hệ thống sản xuất: Đảm bảo dây chuyền hoạt động ổn định, nâng cao năng suất.
• Điều khiển và giám sát hệ thống quản lý môi trường: Giúp kiểm soát chất lượng không khí, nước và xử lý chất thải hiệu quả.
• Điều khiển và giám sát hệ thống giao thông: Hỗ trợ quản lý tín hiệu, giảm ùn tắc và tai nạn.
• Điều khiển và giám sát hệ thống năng lượng: Tối ưu hóa việc phân phối, sử dụng điện và tiết kiệm chi phí.
• Điều khiển và giám sát hệ thống an ninh: Tăng cường bảo vệ tài sản, con người và giám sát từ xa.

Những ưu điểm nổi bật của PLC S7-300

Bộ lập trình S7-300 nổi bật với nhiều ưu điểm trong việc giám sát và điều khiển các quy trình tự động trong công nghiệp:

• Thiết bị có tốc độ xử lý cao, đảm bảo đáp ứng tốt những yêu cầu quản lý và kiểm soát của hệ thống tự động hóa.
• Với cấu trúc bền bỉ, chất lượng vượt trội và khả năng chịu được điều kiện khắc nghiệt, PLC mang lại độ tin cậy cao trong suốt quá trình vận hành.
• Người dùng có thể dễ dàng lập trình, kiểm tra và chỉnh sửa chương trình nhờ phần mềm STEP 7 chuyên dụng của Siemens.
• Hệ thống hỗ trợ nhiều giao thức truyền thông, tính năng và tùy chọn mở rộng nhằm đáp ứng đa dạng nhu cầu sử dụng.
• PLC S7-300 có thể hoạt động như một thiết bị độc lập hoặc phối hợp với máy tính, cảm biến, máy móc và các hệ thống điều khiển khác.
• Việc ứng dụng dòng PLC này giúp tối ưu chi phí, vì chỉ cần một thiết bị cũng có thể đảm nhận nhiều chức năng giám sát và điều khiển.

Chọn mua nhà cung cấp PLC S7-300 uy tín chính hãng ở đâu

Hợp tác với đại lý chính hãng như CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG, nơi cung cấp các sản phẩm PLC S7-300 chính hãng với giá cạnh tranh, CO, CQ đầy đủ, và hỗ trợ kỹ thuật 24/7. Liên hệ 0827 888 528 hoặc info@mtee.vn để nhận báo giá tốt nhất. Tránh mua từ các nhà cung cấp không rõ nguồn gốc để tránh hàng giả.

Lời kết

PLC S7-300 là giải pháp điều khiển tự động hóa linh hoạt, mạnh mẽ, phù hợp cho nhiều ngành công nghiệp. Với sự đa dạng về CPU, module, cùng độ tin cậy cao, S7-300 vẫn giữ vững vị trí là một trong những dòng PLC được ưa chuộng nhất trên thị trường.
