Bộ lập trình PLC S7-300 CPU 319 – 6ES7318-3EL01-0AB0

Tên sản phẩm: Bộ lập trình PLC S7-300 CPU 319 – 6ES7318-3EL01-0AB0

Giới thiệu tổng quan về bộ điều khiển PLC S7-300 Siemens- Germany

PLC S7-300 được thiết kế theo kiểu module. Các module này sử dụng cho nhiều ứng dụng khác nhau. Việc xây dựng PLC theo cấu trúc module rất thuận tiện cho việc thiết kế các hệ thống gọn nhẹ và dễ dàng cho việc mở rộng hệ thống. Số các module được sử dụng nhiều hay ít tuỳ theo từng ứng dụng, song tối thiểu bao giờ cũng có một module chính là module CPU. Các module còn lại là những module truyền và nhận tín hiệu với đối tượng điều khiển bên ngoài, các module chức năng chuyên dụng… Chúng được gọi chung là các module mở rộng.

Các module mở rộng gồm có:

• Module nguồn (PS).
• Module mở rộng cổng tín hiệu vào/ra (SM), gồm có: DI, DO, DI/DO, AI, AO, AI/AO.
• Module ghép nối (IM).
• Module chức năng điều khiển riêng (FM).
• Module phục vụ truyền thông (CP).

S7-300

• Hệ thống PLC mini mô-đun cho phạm vi hiệu suất thấp và trung bình
• Với nhiều loại mô-đun toàn diện để thích ứng tối ưu với nhiệm vụ tự động hóa
• Sử dụng linh hoạt thông qua việc triển khai đơn giản các cấu trúc phân tán và mạng đa năng
• Xử lý thân thiện với người dùng và thiết kế không phức tạp không có quạt
• Có thể mở rộng mà không gặp vấn đề gì khi nhiệm vụ tăng lên
• Mạnh mẽ nhờ một loạt các chức năng tích hợp

S7-300F

• Hệ thống tự động hóa không an toàn cho các nhà máy có yêu cầu an toàn cao hơn đối với công nghệ sản xuất
• Dựa trên S7-300
• Có thể kết nối các trạm I / O phân tán ET 200S và ET 200M hoàn chỉnh với các mô-đun liên quan đến an toàn
• Giao tiếp liên quan đến an toàn qua PROFIBUS DP với cấu hình PROFIsafe
• Ngoài ra, các mô-đun tiêu chuẩn có thể được sử dụng cho các ứng dụng không liên quan đến an toàn

Ứng dụng: (Bộ lập trình PLC S7-300 CPU 319 – 6ES7318-3EL01-0AB0)

S7-300

SIMATIC S7-300 là hệ thống PLC mini dành cho phạm vi hiệu suất thấp hơn và trung bình.

Thiết kế mô-đun và không có quạt, việc thực hiện đơn giản các cấu trúc phân tán và xử lý thuận tiện làm cho SIMATIC S7-300 trở thành giải pháp thân thiện và hiệu quả về chi phí cho các tác vụ đa dạng nhất trong phạm vi hiệu năng cấp thấp và trung bình.

Các lĩnh vực ứng dụng của SIMATIC S7-300 bao gồm:

• Máy móc đặc biệt
• Máy dệt
• Máy đóng gói
• Sản xuất thiết bị cơ khí nói chung
• Tòa nhà điều khiển
• Sản xuất máy công cụ
• Hệ thống cài đặt
• Ngành điện / điện tử và các ngành nghề lành nghề

Một số CPU được phân cấp hiệu suất và một loạt các mô-đun toàn diện với một loạt các chức năng thân thiện với người dùng cho phép bạn chỉ sử dụng những mô-đun cần thiết cho ứng dụng của mình. Trong trường hợp mở rộng nhiệm vụ, bộ điều khiển có thể được nâng cấp bất kỳ lúc nào bằng các mô-đun bổ sung.

SIMATIC S7-300 có thể được sử dụng phổ biến:

• Phù hợp tối đa cho ngành công nghiệp nhờ khả năng tương thích điện từ cao và khả năng chống sốc và rung động cao.

S7-300F

Hệ thống tự động hóa an toàn sự cố SIMATIC S7-300F được sử dụng trong các nhà máy có yêu cầu an toàn cao hơn. Nó kiểm soát các quá trình mà việc tắt máy ngay lập tức không gây nguy hiểm cho nhân viên hoặc môi trường.

S7-300F tuân thủ các yêu cầu an toàn sau:

• Yêu cầu cấp AK 1 đến AK 6 phù hợp với DIN V 19250 / DIN V VDE 0801
• Yêu cầu an toàn cấp SIL 1 đến SIL 3 phù hợp với IEC 61508
• Loại 1 đến 4 phù hợp với EN 954-1

Ngoài ra, các mô-đun tiêu chuẩn cũng có thể được sử dụng trong S7-300F cùng với các mô-đun không an toàn. Điều này làm cho nó có thể thiết lập một hệ thống điều khiển tích hợp đầy đủ cho một nhà máy, nơi các nhiệm vụ không liên quan đến an toàn và các nhiệm vụ liên quan đến an toàn cùng tồn tại. Nhà máy tổng thể được cấu hình và lập trình với các công cụ tiêu chuẩn giống nhau.

Chức năng

S7-300

• Một loạt các tính năng hỗ trợ người dùng trong việc lập trình, vận hành và bảo dưỡng S7-300.
• Xử lý lệnh tốc độ cao:
  • Thời gian thực hiện lệnh từ 4 ns mở ra các tùy chọn ứng dụng hoàn toàn mới trong phạm vi hiệu suất cấp thấp và trung bình.
• Số học dấu phẩy động : Với số học dấu phẩy động, ngay cả những hàm số học phức tạp cũng có thể được sử dụng một cách hiệu quả.
• Gán tham số thân thiện với người dùng:
  • Chỉ có một công cụ phần mềm duy nhất có giao diện điều hành thống nhất để tham số hóa tất cả các mô-đun. Điều này giúp tiết kiệm chi phí cảm ứng và đào tạo.
• Điều khiển và giám sát người vận hành (HMI):
  • Các dịch vụ HMI thân thiện với người dùng đã được tích hợp vào hệ điều hành S7-300. Việc lập trình tốn kém các chức năng này không còn cần thiết nữa: Hệ thống SIMATIC HMI xử lý dữ liệu từ SIMATIC S7-300 — hệ điều hành S7-300 tự động chuyển dữ liệu này vào thời điểm cập nhật mong muốn. Và tất cả đều có biểu tượng và cơ sở dữ liệu thống nhất.
• Chức năng chẩn đoán:
  • Hệ thống chẩn đoán thông minh của CPU liên tục kiểm tra chức năng của hệ thống và ghi lại các lỗi cũng như các sự kiện hệ thống cụ thể (ví dụ: lỗi thời gian, lỗi mô-đun, v.v.) Các sự kiện được lưu trong bộ đệm vòng và được gắn nhãn thời gian cho xử lý sự cố trong tương lai.
  • Bảo vệ bằng mật khẩu: Bảo vệ bằng mật khẩu cho phép người dùng bảo vệ bí quyết của họ một cách hiệu quả trước sự sao chép và sửa đổi trái phép.

Các module mở rộng

Các module mở rộng của PLC S7-300 chia làm 5 loại:

• Power Supply (PS): module nguồn nuôi, có 3 loại là 2A, 5A và 10A.
• Signal Module (SM): module tín hiệu vào ra số, tương tự.
• Interface Module (IM): module ghép nối, ghép nối các thành phần mở rộng lại với nhau. Một CPU có thể làm việc trực tiếp nhiều nhất 4 rack, mỗi rack tối đa 8 Module mở rộng và các rack được nối với nhau bằng Module IM.
• Function Module (FM): module chức năng điều khiển riêng. Ví dụ module điều khiển động cơ bước, module điều khiển PID
• Communication Processor (CP): Module phục vụ truyền thông trong mạng giữa các bộ PLC với nhau hoặc giữa PLC với máy tính.
  Các module mở rộng của S7-300

Module PLC S7-300 ANALOG OUTPUT SM 332 – 6ES7332-5HD01-0AB0

Module PLC S7-300 DIGITAL INPUT SM 321 – 6ES7321-7BH01-0AB0

Module PLC S7-300 ANALOG OUTPUT SM 332 – 6ES7332-5HB01-0AB0

Đầu nối PLC S7-300 20-Pin-6ES7392-1BJ00-0AA0

Đầu nối PLC S7-300 40-Pin-6ES7392-1BM01-0AA0

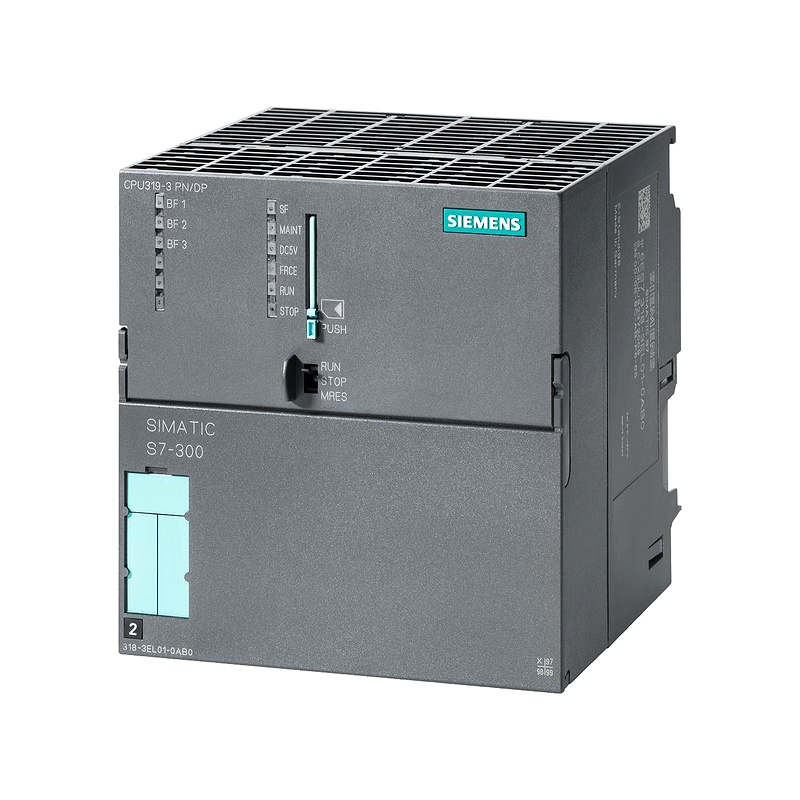

Cấu hình chi tiết Bộ lập trình PLC S7-300 CPU 319 – 6ES7318-3EL01-0AB0

Bộ lập trình PLC S7-300 CPU 319 – 6ES7318-3EL01-0AB0

SIMATIC S7-300 CPU 319-3 PN/DP, Central processing unit with 2 MB work memory, 1st interface MPI/DP 12 Mbit/s, 2nd interface DP master/slave 3rd interface Ethernet PROFINET, with 2-port switch, Micro Memory Card required (6ES7318-3EL01-0AB0)

Tham khảo thêm thông tin sản phẩm tại đây

Chế độ bảo hành

Chúng tôi là nhà phân phối chính thức thiết bị của Siemens tại thị trường Việt Nam với giá cả cực cạnh tranh và đầy đủ các chính sách bảo hành chính hãng trong 12 tháng.

Để hiểu hơn về chúng tôi quý khách vui lòng truy cập vào mtee.vn/ve-chung-toi

————————————————
