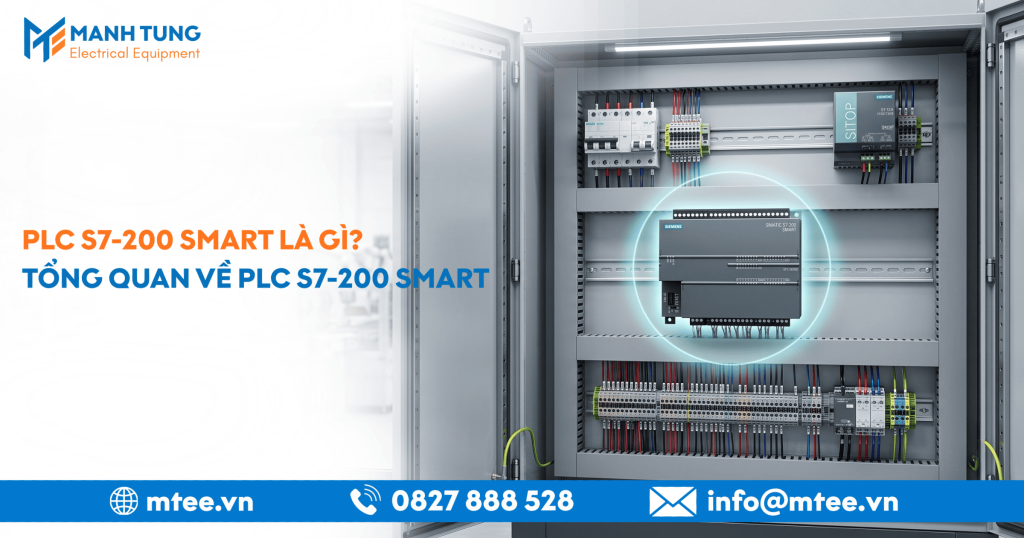

PLC S7-200 SMART là gì? Tổng quan về PLC S7-200 SMART

PLC S7-200 SMART là dòng bộ điều khiển logic lập trình thuộc họ SIMATIC của Siemens, được phát triển dành riêng cho các ứng dụng tự động hóa vừa và nhỏ. Thiết bị nổi bật với thiết kế nhỏ gọn, hiệu năng ổn định và chi phí đầu tư hợp lý, giúp doanh nghiệp đặc biệt là các SME dễ dàng tiếp cận công nghệ tự động hóa.

Các đặc điểm kỹ thuật nổi bật vượt trội của PLC S7-200 SMART

Dòng thiết bị này mang lại lợi thế cạnh tranh lớn nhờ việc tích hợp sẵn nhiều tính năng kỹ thuật mà thông thường chỉ xuất hiện trên các phân khúc cao cấp hơn. Dưới đây là phân tích chi tiết về các thông số và khả năng vận hành của hệ thống.

Hiệu suất xử lý cao, tốc độ nhanh

Bo mạch chủ của hệ thống được trang bị bộ vi xử lý được nâng cấp hoàn toàn, cho phép giảm thiểu tối đa thời gian quét chu kỳ chương trình (scan time). Tốc độ thực thi các lệnh logic cơ bản (Boolean) được rút ngắn xuống mức tính bằng micro giây.

Khả năng xử lý số thực dấu phẩy động cũng được cải thiện đáng kể, cho phép hệ thống tính toán các thuật toán toán học phức tạp, bộ điều khiển PID hoặc các hàm lượng giác mà không gây ra tình trạng nghẽn cổ chai dữ liệu. Tốc độ này đảm bảo toàn bộ hệ thống cơ điện phản hồi chính xác với các tín hiệu đầu vào từ cảm biến.

Hỗ trợ xung tốc độ cao (High-Speed)

Điều khiển chuyển động là một yêu cầu bắt buộc trong cơ cấu cơ khí hiện đại. S7-200 SMART tích hợp sẵn các bộ phát xung tốc độ cao (PTO – Pulse Train Output) và điều chế độ rộng xung (PWM – Pulse Width Modulation).

Tần số phát xung có thể đạt mức 100 kHz. Các cổng phát xung này cho phép bộ điều khiển ra lệnh trực tiếp cho các driver điều khiển động cơ bước (Stepper) hoặc động cơ Servo với độ chính xác vị trí cực cao. Song song đó, thiết bị hỗ trợ các bộ đếm tốc độ cao (High-Speed Counter) để nhận tín hiệu phản hồi từ encoder, tạo thành một chu trình điều khiển vòng kín hoàn chỉnh.

Tích hợp truyền thông Ethernet hiện đại

Điểm thay đổi kiến trúc lớn nhất so với các thế hệ cũ là việc trang bị tiêu chuẩn cổng truyền thông vật lý RJ45. Cổng Ethernet này hỗ trợ giao thức S7 Protocol, cho phép người dùng thực hiện đa tác vụ:

• Tải chương trình lên/xuống thông qua cáp mạng LAN tiêu chuẩn, loại bỏ việc sử dụng các cáp lập trình chuyên dụng đắt tiền.
• Kết nối trực tiếp với màn hình giao diện HMI mà không cần cấu hình phức tạp.
• Trao đổi dữ liệu cấu trúc trực tiếp giữa các PLC với nhau trong cùng một mạng nội bộ.

Khả năng mở rộng linh hoạt

Kiến trúc phần cứng của hệ thống được thiết kế theo dạng mô-đun hóa, cung cấp hai phương thức mở rộng tín hiệu:

• Signal Board (Bảng tín hiệu): Là một bo mạch nhỏ cắm trực tiếp lên mặt trước của khối CPU. Nó cho phép bổ sung một số lượng ít I/O kỹ thuật số, I/O tương tự hoặc cổng giao tiếp RS485/RS232 mà không làm tăng kích thước chiều ngang của hệ thống trong tủ điện.
• Expansion Modules (Mô-đun mở rộng): Khối CPU tiêu chuẩn có thể kết nối với tối đa 6 mô-đun mở rộng tín hiệu ở mặt bên, bao gồm các mô-đun đầu vào/ra số, mô-đun đầu vào/ra tương tự, mô-đun đo nhiệt độ (RTD, Thermocouple).

Bộ nhớ lớn, xử lý chương trình phức tạp

Thiết bị cung cấp vùng nhớ làm việc và vùng nhớ dữ liệu được phân tách rõ ràng. Bộ nhớ lưu trữ chương trình đủ lớn để biên dịch các chuỗi lệnh phức tạp với hàng ngàn bước logic. Vùng nhớ dữ liệu (V memory) hỗ trợ chức năng lưu giữ giá trị (retentive) thông qua tụ điện siêu nạp hoặc pin dự phòng, đảm bảo các thông số vận hành quan trọng, công thức sản xuất không bị mất đi khi hệ thống gặp sự cố mất điện đột ngột.

Thiết kế nhỏ gọn, tích hợp cao

Toàn bộ linh kiện điện tử được bố trí trên một khung vỏ nhựa công nghiệp chịu nhiệt. Các khối CPU tích hợp sẵn nguồn cấp điện đầu vào, các chân tín hiệu I/O cục bộ và các cổng truyền thông trong một không gian vật lý tối giản. Thiết kế này tuân thủ tiêu chuẩn lắp đặt trên thanh ray DIN 35mm, giúp tiết kiệm diện tích bề mặt bên trong các tủ điện điều khiển công nghiệp.

Các dòng CPU phổ biến của PLC S7-200 SMART

Phân loại thiết bị dựa trên hai yếu tố chính: loại ngõ ra (Relay hoặc Transistor) và tổng số lượng chân tín hiệu I/O tích hợp sẵn trên khối điều khiển trung tâm. Mã sản phẩm SR biểu thị ngõ ra dạng rơ le (Standard Relay), trong khi mã ST biểu thị ngõ ra dạng bán dẫn (Standard Transistor).

Dưới đây là chi tiết kỹ thuật của các dòng CPU phổ biến nhất:

CPU SR20/ST20

Đây là phiên bản cấu hình cơ bản nhất, phù hợp cho các cơ cấu máy móc độc lập có số lượng tín hiệu ít.

• Tổng số I/O cục bộ: 20 chân.
• Phân bổ: 12 ngõ vào kỹ thuật số (DI) và 8 ngõ ra kỹ thuật số (DO).
• Đặc tính dòng SR20: Sử dụng nguồn cấp điện xoay chiều 220V AC. Ngõ ra rơ le chịu tải tối đa 2A cho mỗi kênh, thích hợp đóng cắt trực tiếp các cuộn dây contactor hoặc van điện từ nhỏ. Tần số đóng cắt thấp.
• Đặc tính dòng ST20: Sử dụng nguồn cấp điện một chiều 24V DC. Ngõ ra bán dẫn chịu tải 0.5A cho mỗi kênh. Đây là cấu hình bắt buộc nếu ứng dụng yêu cầu phát xung tốc độ cao điều khiển Servo/Stepper.
• Một số mã sản phẩm của CPU SR20/ST20 phổ biến được kể đến như: 6ES7288-1SR20-0AA0, 6ES7288-1SR20-0AA1, 6ES7288-1ST20-0AA0, 6ES7288-1ST20-0AA1

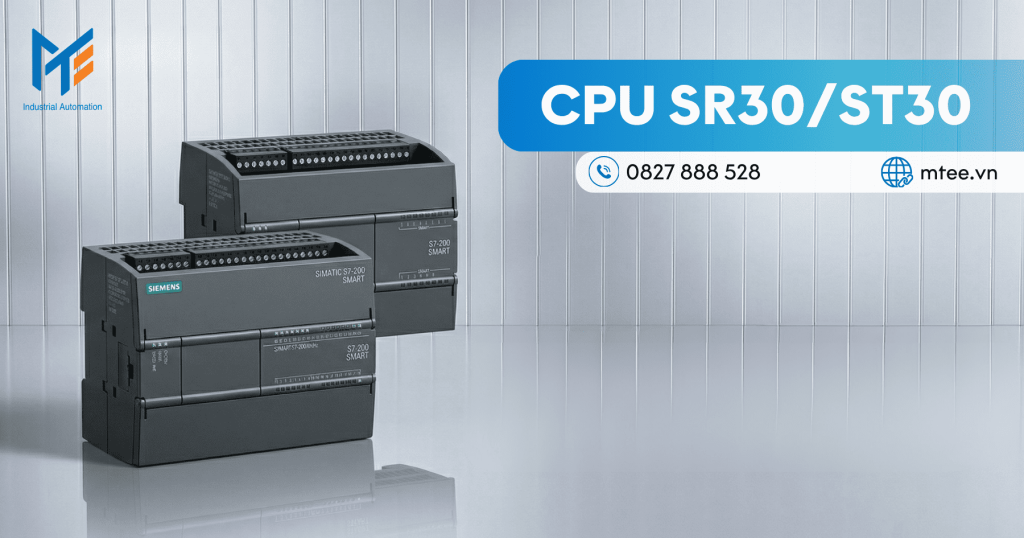

CPU SR30/ST30

Khối điều khiển cung cấp lượng I/O tầm trung, cân bằng giữa chi phí và khả năng đáp ứng cho các cụm cơ cấu phức tạp hơn.

• Tổng số I/O cục bộ: 30 chân.
• Phân bổ: 18 ngõ vào kỹ thuật số (DI) và 12 ngõ ra kỹ thuật số (DO).
• Mở rộng: Hỗ trợ gắn thêm bảng tín hiệu Signal Board và các mô-đun mở rộng vật lý.
• Ứng dụng: Chuyên dùng cho các máy đóng gói cỡ nhỏ, hệ thống cân định lượng có tích hợp màn hình HMI cục bộ.
• Một số mã sản phẩm của CPU SR30/ST30 phổ biến được kể đến như: 6ES7288-1SR30-0AA0, 6ES7288-1SR30-0AA1, 6ES7288-1ST30-0AA0, 6ES7288-1ST30-0AA1

CPU SR40/ST40

Phiên bản cấu hình tiêu chuẩn được sử dụng rộng rãi nhất trong các dự án tủ điện điều khiển tổng, nhờ số lượng chân tín hiệu đáp ứng được đa số thiết kế cơ điện thông dụng.

• Tổng số I/O cục bộ: 40 chân.
• Phân bổ: 24 ngõ vào kỹ thuật số (DI) và 16 ngõ ra kỹ thuật số (DO).
• Đặc tính kỹ thuật: Bộ nhớ dữ liệu và chương trình được mở rộng tối đa so với các dòng 20/30. Số lượng bộ đếm tốc độ cao và cổng phát xung cũng được tối ưu hóa để vận hành song song nhiều trục chuyển động.
• Một số mã sản phẩm của CPU SR40/ST40 phổ biến được kể đến như: 6ES7288-1SR40-0AA0, 6ES7288-1SR40-0AA1, 6ES7288-1SR40-2CA0, 6ES7288-1ST40-0AA0, 6ES7288-1ST40-0AA1

CPU SR60/ST60

Đây là phiên bản CPU mạnh mẽ nhất với số lượng tín hiệu vật lý dày đặc nhất, dành cho các hệ thống máy liên hợp hoặc các dây chuyền lắp ráp không gian hẹp nhưng cần thu thập lượng lớn dữ liệu cảm biến.

• Tổng số I/O cục bộ: 60 chân.
• Phân bổ: 36 ngõ vào kỹ thuật số (DI) và 24 ngõ ra kỹ thuật số (DO).
• Lợi thế: Giảm thiểu đáng kể chi phí đầu tư so với việc mua một CPU cỡ nhỏ kết hợp với nhiều mô-đun mở rộng rời. Giúp hệ thống hoạt động đồng bộ hóa nhanh hơn do giảm bớt độ trễ truyền tải qua bus kết nối mô-đun.
• Một số mã sản phẩm của CPU SR60/ST60 phổ biến được kể đến như: 6ES7288-1SR60-0AA0, 6ES7288-1SR60-0AA1, 6ES7288-1SR60-2CA0, 6ES7288-1ST60-0AA0, 6ES7288-1ST60-0AA1

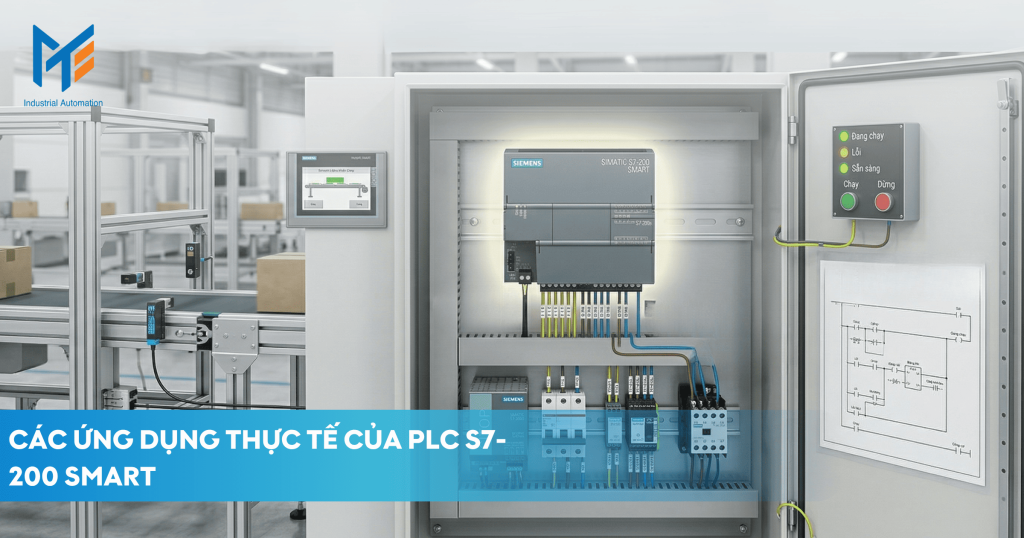

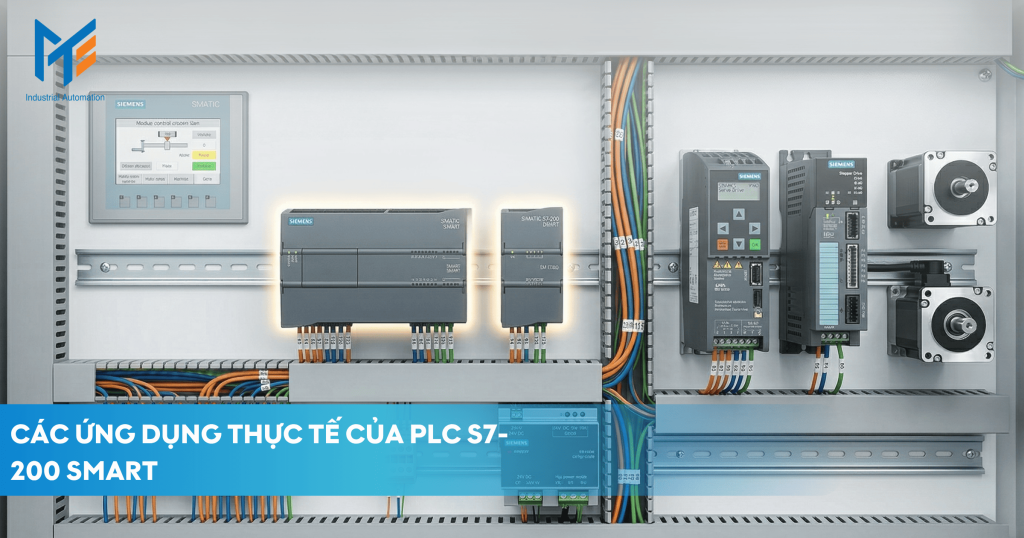

Các ứng dụng thực tế của PLC S7-200 SMART

Với bộ thông số kỹ thuật đa dạng, dải sản phẩm này được triển khai vào nhiều quy trình công nghệ khác nhau trong các nhà máy sản xuất.

Điều khiển băng tải sản xuất

Hệ thống logistics và băng chuyền sản xuất yêu cầu sự đồng bộ hóa cao giữa các cụm động cơ truyền động. PLC xử lý các tín hiệu phản hồi từ cảm biến quang học, cảm biến tiệm cận để xác định vị trí sản phẩm trên băng chuyền.

Từ đó, bộ điều khiển xuất lệnh đóng/ngắt các khởi động từ hoặc thay đổi tần số vận hành của biến tần, đảm bảo sản phẩm được phân luồng, gạt hoặc dừng đúng vị trí. Tính năng mạng Ethernet cho phép nhiều cụm băng tải rời rạc kết nối thành một mạng lưới giám sát toàn diện trên màn hình trung tâm.

Điều khiển máy đóng gói tự động

Ngành công nghiệp thực phẩm và đồ uống yêu cầu tốc độ đóng gói nhanh và tính chính xác cao. PLC kiểm soát toàn bộ chu trình: định lượng nguyên liệu, điều khiển dao cắt màng, ép nhiệt và đếm sản phẩm.

Thuật toán PID được lập trình sẵn trong CPU giúp duy trì nhiệt độ thanh dán màng bao bì ở mức ổn định tuyệt đối, bất chấp tốc độ cấp liệu. Các ngõ vào tốc độ cao đọc vạch màu in trên màng bao bì để ra lệnh cắt chính xác đến từng milimet.

Điều khiển động cơ (Stepper / Servo)

Với các dòng CPU ST có ngõ ra bán dẫn (Transistor), thiết bị hoạt động như một bộ điều khiển chuyển động độc lập. Trong các cơ cấu như máy CNC mini, máy in 3D công nghiệp, hay robot gắp thả (Pick and Place), PLC biên dịch các giá trị tọa độ thành các chuỗi xung điện (Pulse) và tín hiệu hướng (Direction) gửi đến Driver của Servo.

Các cấu hình thông số gia tốc, giảm tốc được điều chỉnh trực tiếp trong phần mềm để chuyển động của cơ cấu cơ khí diễn ra mượt mà, không gây chấn động cơ học.

Hệ thống bơm nước và xử lý nước

Trong các trạm cấp nước sinh hoạt hoặc xử lý nước thải, hệ thống thường vận hành theo phương thức duy trì áp suất đường ống không đổi hoặc kiểm soát mức hóa chất. PLC nhận tín hiệu analog chuẩn 4-20mA từ các cảm biến áp suất hoặc cảm biến mức nước siêu âm. Thông qua khối hàm điều khiển PID, thiết bị tính toán sai số và xuất tín hiệu điều khiển analog tương ứng hoặc tín hiệu mạng truyền thông để tăng/giảm tốc độ vòng quay của các cụm bơm thông qua biến tần, giúp tiết kiệm năng lượng điện tiêu thụ.

Một số lưu ý kỹ thuật cần lưu ý khi mua PLC S7-200 SMART

Việc chọn sai cấu hình phần cứng không chỉ gây lãng phí ngân sách mà còn dẫn đến việc hệ thống không thể vận hành hoặc nhanh chóng hư hỏng. Dưới đây là các tiêu chí đánh giá bắt buộc.

Xác định chính xác số lượng I/O cần sử dụng

Việc đầu tiên là thiết lập danh sách thiết bị ngoại vi (I/O List) của toàn bộ hệ thống. Thống kê chi tiết số lượng nút nhấn, công tắc hành trình, cảm biến (DI), số lượng van điện từ, đèn báo, cuộn hút contactor (DO) và các thiết bị đo lường analog (AI/AO). Tiêu chuẩn thiết kế tủ điện luôn yêu cầu dự phòng tối thiểu từ 15% đến 20% tổng số lượng chân tín hiệu để phục vụ cho việc nâng cấp, bổ sung tính năng trong tương lai mà không phải thay thế toàn bộ CPU.

Chọn đúng loại nguồn và kiểu CPU

• Nguồn cấp: Xác định hệ thống tủ điện sử dụng lưới điện 220V AC hay nguồn cách ly 24V DC.
• Kiểu ngõ ra: Đây là yếu tố cực kỳ quan trọng. Nếu tải của bạn là các thiết bị tiêu thụ dòng lớn (van điện, rơ le trung gian) và tần số hoạt động thấp (vài lần một phút), hãy chọn ngõ ra Relay (mã SR). Nếu hệ thống yêu cầu đóng ngắt liên tục hàng chục lần một giây, hoặc điều khiển phát xung cho Servo, bạn bắt buộc phải chọn ngõ ra Transistor (mã ST) để tránh hiện tượng cháy tiếp điểm vật lý.

Kiểm tra khả năng truyền thông và kết nối

Đánh giá phương thức giao tiếp giữa PLC và các thiết bị ngoại vi khác như biến tần, đồng hồ đo đa năng, hệ thống điều khiển trung tâm (SCADA). Mặc dù S7-200 SMART đã tích hợp cổng Ethernet, nhưng nếu hệ thống của bạn sử dụng nhiều thiết bị đo lường chuẩn RS485/Modbus RTU, bạn cần tính toán việc mua thêm các mô-đun mở rộng CB (Communication Board) để thiết lập mạng truyền thông nối tiếp ổn định.

Đánh giá khả năng mở rộng hệ thống

Cần kiểm tra kỹ tài liệu thông số kỹ thuật (Datasheet) của mã CPU dự định mua. Một số dòng CPU cơ sở có thể bị giới hạn số lượng tối đa các khối mô-đun mở rộng vật lý được phép kết nối. Cần đảm bảo tổng điện năng tiêu thụ (dòng 5V DC từ bus hệ thống) của tất cả các mô-đun mở rộng cộng lại không vượt quá công suất định mức mà bộ nguồn nội bộ của CPU có thể cung cấp.

Xem xét môi trường làm việc

Các linh kiện điện tử có giới hạn vận hành về nhiệt độ và độ ẩm. Đánh giá vị trí lắp đặt tủ điện: có hệ thống quạt thông gió, điều hòa nhiệt độ không, môi trường xung quanh có nhiều bụi kim loại, hóa chất ăn mòn hay từ trường mạnh (như gần các động cơ công suất lớn) hay không. Việc bố trí các biện pháp cách ly, chống nhiễu cáp tín hiệu và bảo vệ vỏ tủ điện đúng chuẩn IP là điều kiện tiên quyết để hệ thống vận hành bền bỉ.

Mua PLC S7-200 SMART uy tín chính hãng ở đâu?

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG MTEE hiện là đơn vị cung ứng vật tư thiết bị điện công nghiệp hàng đầu, chuyên cung cấp các dòng sản phẩm bộ điều khiển khả trình chính hãng Siemens tại thị trường Việt Nam. Lợi ích kỹ thuật và thương mại khi cấu hình dự án thông qua MTEE:

• Hàng hóa nguyên bản, đầy đủ tính pháp lý: Mọi thiết bị CPU, mô-đun mở rộng hay bảng tín hiệu đều được cam kết mới 100%, đi kèm bộ chứng từ xuất xứ (CO) và chất lượng (CQ) đầy đủ, giúp các nhà thầu tự tin hoàn thiện hồ sơ nghiệm thu dự án khắt khe nhất.
• Cấu trúc tồn kho đa dạng, đáp ứng tiến độ: Kho hàng trung tâm được duy trì ở mức tối ưu cho mọi cấu hình từ các mã SR20/ST20 cơ bản đến các dòng SR60/ST60 mật độ tín hiệu cao. Đảm bảo năng lực cung ứng ngay lập tức cho các trường hợp nâng cấp dây chuyền hoặc thay thế thiết bị sự cố.
• Tư vấn giải pháp và bảo hành chuẩn mực: Với kinh nghiệm nhiều năm trong việc phân tích thiết kế tủ bảng điện tự động hóa, đội ngũ kỹ sư tại đây sẽ tư vấn cấu hình phần cứng tối ưu nhất dựa trên danh sách thiết bị I/O thực tế. Chính sách bảo hành tuân thủ quy chuẩn của nhà sản xuất, quy trình xử lý lỗi kỹ thuật diễn ra nhanh chóng để bảo vệ hiệu suất nhà máy.

Lời kết

Hệ thống điều khiển khả trình PLC S7-200 SMART đại diện cho giải pháp công nghệ cân bằng, giải quyết bài toán hiệu suất trên nền tảng chi phí tối ưu. Việc sở hữu vi xử lý tốc độ cao, khả năng điều khiển chuyển động chính xác cùng kết nối truyền thông Ethernet tiêu chuẩn biến thiết bị này thành nền tảng xử lý tín hiệu vững chắc cho các máy móc công nghiệp.
