Hướng dẫn chọn PLC S7-200 SMART cho tủ điện vừa và nhỏ

Trong quá trình thiết kế và thi công các tủ điện tự động hóa quy mô vừa và nhỏ, việc xác định đúng cấu hình thiết bị điều khiển logic khả trình là bước kỹ thuật mang tính quyết định. Siemens đã phát triển dòng sản phẩm PLC S7-200 SMART nhằm cung cấp một giải pháp cân bằng hoàn hảo giữa hiệu năng vận hành và chi phí đầu tư. Bài viết sau đây sẽ cung cấp phương pháp luận chi tiết và các thông số cần lưu ý để lựa chọn đúng thiết bị S7-200 SMART cho dự án của bạn.

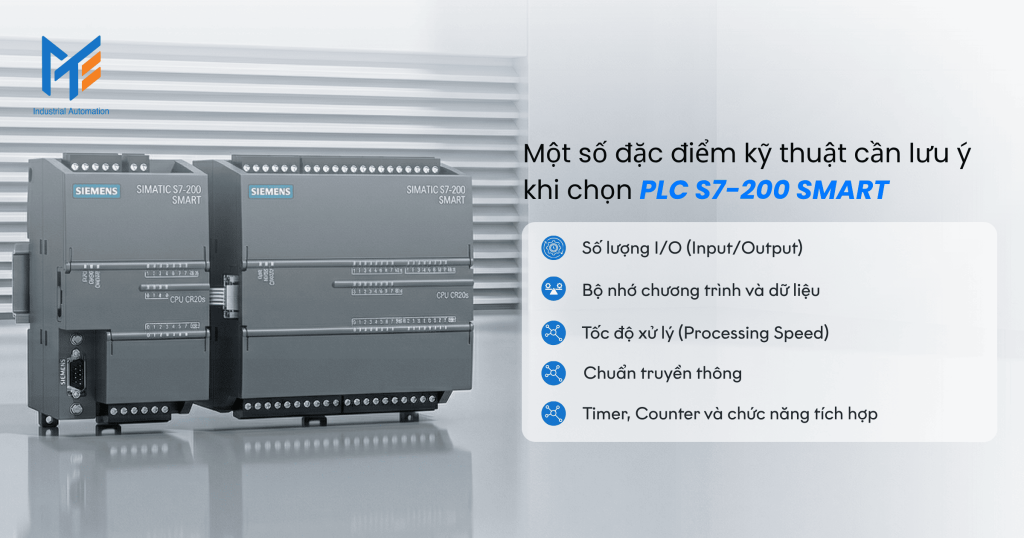

Một số đặc điểm kỹ thuật cần lưu ý khi chọn PLC S7-200 SMART

Việc nắm vững các giới hạn kỹ thuật của thiết bị là cơ sở để đối chiếu với yêu cầu thực tế của dự án. Dưới đây là các thông số cốt lõi định hình năng lực xử lý của hệ thống.

Số lượng I/O (Input/Output)

Đây là yếu tố phân loại cơ bản nhất của phần cứng. Số lượng I/O cục bộ tích hợp sẵn trên CPU quyết định trực tiếp khả năng giao tiếp của hệ thống với cụm cảm biến và thiết bị chấp hành. Các mã CPU được Siemens phân chia rõ ràng theo số lượng chân tín hiệu, từ 20, 30, 40 đến tối đa 60 chân I/O trên một khối độc lập. Việc tính toán và lựa chọn thông số này ảnh hưởng trực tiếp đến kích thước vật lý của tủ điện.

Bộ nhớ chương trình và dữ liệu

Kiến trúc bộ nhớ của hệ thống được phân tách thành hai vùng độc lập. Vùng nhớ chương trình chịu trách nhiệm lưu trữ các thuật toán, chuỗi lệnh logic do kỹ sư lập trình biên dịch. Vùng nhớ dữ liệu có nhiệm vụ lưu giữ các giá trị biến đổi, hằng số và thông số cài đặt của quy trình vận hành. Khi thiết kế hệ thống có chức năng lưu trữ nhiều công thức sản xuất, kỹ sư bắt buộc phải ưu tiên các mã CPU có dung lượng bộ nhớ lớn để ngăn chặn lỗi quá tải bộ nhớ.

Tốc độ xử lý (Processing Speed)

Thông số này được đo lường bằng thời gian vòng quét (scan cycle) của thiết bị. Với cấu trúc vi xử lý được nâng cấp, hệ thống có khả năng thực thi các phép toán Boolean cơ bản trong khoảng thời gian tính bằng micro giây. Tốc độ thực thi này mang ý nghĩa cực kỳ quan trọng đối với các loại máy móc đóng gói tốc độ cao, đảm bảo thiết bị nhận diện tín hiệu từ cảm biến và xuất lệnh điều khiển tức thời mà không có độ trễ cơ học.

Chuẩn truyền thông

Tích hợp giao thức truyền thông tiêu chuẩn là thế mạnh của dòng sản phẩm này. Khối CPU cơ sở được trang bị sẵn cổng Ethernet vật lý, hỗ trợ tải chương trình và kết nối trực tiếp với màn hình HMI. Ngoài ra, giao tiếp RS485 tích hợp sẵn cho phép vận hành mạng Modbus RTU ổn định, giúp thu thập dữ liệu từ các thiết bị đo lường chuẩn xác hoặc ra lệnh tốc độ trực tiếp cho hệ thống biến tần công nghiệp.

Timer, Counter và chức năng tích hợp

Các hàm định thời và bộ đếm là chức năng cơ sở của tự động hóa. Tuy nhiên, thiết bị được nâng cấp các bộ đếm tốc độ cao (High Speed Counter) với khả năng nhận tín hiệu tần số lớn từ encoder. Song song đó, cổng phát xung tốc độ cao (PTO/PWM) cung cấp năng lực điều khiển vị trí chính xác cho cụm động cơ Servo và Stepper. Các thuật toán vòng lặp khép kín PID cũng được lập trình sẵn để ổn định áp suất hoặc nhiệt độ trong hệ thống công nghiệp.

Khả năng mở rộng hệ thống

Khi thiết kế vượt qua giới hạn I/O cục bộ của CPU, hệ thống phải được mở rộng. Thiết bị hỗ trợ hai hình thức bổ sung phần cứng. Bảng tín hiệu (Signal Board) lắp trực tiếp lên mặt trước CPU giúp tiết kiệm tối đa chiều ngang tủ điện. Các mô-đun mở rộng (Expansion Module) lắp ghép bên hông cho phép gia tăng lượng lớn tín hiệu số, tín hiệu tương tự hoặc mô-đun đo lường chuyên biệt.

Xem thêm: PLC S7-200 SMART là gì? Tổng quan về PLC S7-200 SMART

Hướng dẫn các bước chọn PLC S7-200 SMART cho tủ điện

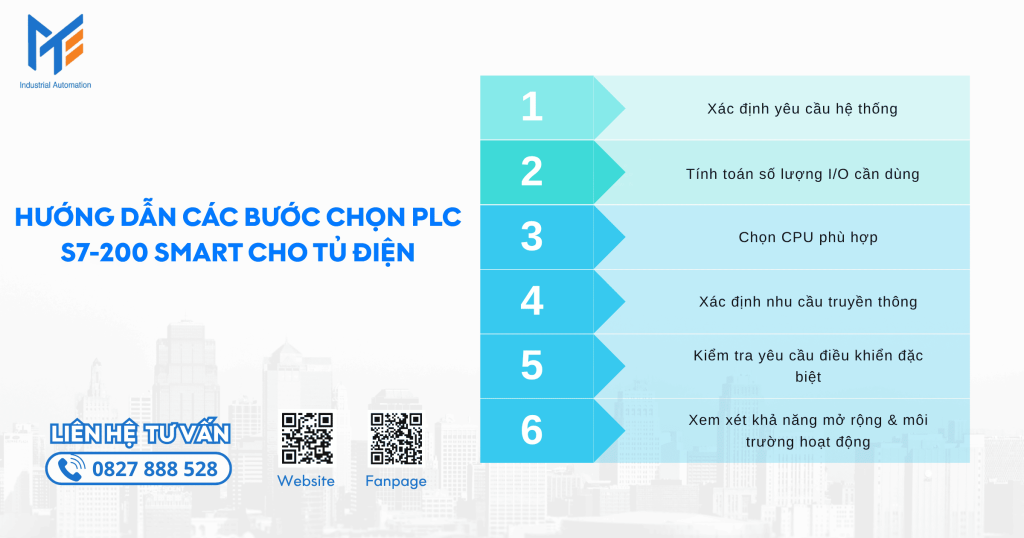

Để loại bỏ các rủi ro kỹ thuật trong quá trình lắp ráp và lập trình, kỹ sư cần tuân thủ quy trình khảo sát và lựa chọn thiết bị theo trình tự 6 bước sau đây.

Bước 1: Xác định yêu cầu hệ thống

Quá trình bắt đầu từ việc nghiên cứu kỹ lưỡng nguyên lý hoạt động của cơ cấu máy hoặc dây chuyền sản xuất. Cần làm rõ các yêu cầu về sơ đồ công nghệ, tốc độ phản hồi mong muốn, các điều kiện khóa chéo an toàn và mức độ phức tạp của thuật toán điều khiển. Bản phác thảo này là tài liệu tham chiếu quan trọng nhất để đánh giá xem hệ thống cần cấu hình CPU cơ bản hay cấu hình CPU hiệu năng cao.

Bước 2: Tính toán số lượng I/O cần dùng

Tiến hành lập bảng danh sách thiết bị ngoại vi chi tiết. Kỹ sư phải đếm chính xác số lượng thiết bị đầu vào kỹ thuật số (cảm biến tiệm cận, nút nhấn, công tắc hành trình) và đầu ra kỹ thuật số (cuộn hút rơ le, contactor, đèn báo, còi bíp).

Tương tự, lập danh sách tín hiệu tương tự AI/AO chuẩn 4-20mA hoặc 0-10V. Nguyên tắc thiết kế tủ điện tiêu chuẩn luôn yêu cầu hệ số dự phòng I/O tối thiểu từ 15% đến 20% tổng dung lượng, đảm bảo tính sẵn sàng cho các đợt nâng cấp công nghệ trong tương lai.

Bước 3: Chọn CPU phù hợp

Dựa vào bảng liệt kê I/O, tiến hành chọn mã CPU có số lượng chân tín hiệu gần nhất (SR20/ST20, SR30/ST30, SR40/ST40 hoặc SR60/ST60). Bước tiếp theo là xác định điện áp vận hành và loại ngõ ra. Mã SR (ngõ ra Relay) phù hợp cho các tải tiêu thụ dòng lớn, tần số đóng cắt thấp và vận hành bằng nguồn 220V AC.

Ngược lại, mã ST (ngõ ra Transistor) là lựa chọn bắt buộc nếu hệ thống sử dụng nguồn 24V DC cách ly, yêu cầu tần số đóng cắt rất nhanh hoặc điều khiển cụm động cơ Servo.

Bước 4: Xác định nhu cầu truyền thông

Phân tích sơ đồ kết nối của toàn bộ hệ thống. Nếu tủ điện chỉ điều khiển độc lập và giao tiếp với một màn hình HMI, cổng Ethernet mặc định là giải pháp hoàn hảo.

Tuy nhiên, nếu tủ điện đóng vai trò là trạm thu thập dữ liệu (Master) điều khiển hàng loạt biến tần qua mạng Modbus, hoặc liên kết với mạng nội bộ cấp cao hơn, kỹ sư cần thiết kế bổ sung các bo mạch truyền thông RS485/RS232 (Signal Board) để đảm bảo độ ổn định của đường truyền tín hiệu.

Bước 5: Kiểm tra yêu cầu điều khiển đặc biệt

Đối chiếu năng lực phần cứng với các tác vụ đặc thù của dự án. Nếu ứng dụng bao gồm băng tải định lượng tốc độ cao, cần rà soát thông số kỹ thuật của chân đọc xung HSC trên CPU. Nếu dự án có cơ cấu cánh tay robot gắp thả, phải xác nhận giới hạn tần số của cổng phát xung PTO. Đối với các trạm gia nhiệt có nhiều vùng nhiệt độ khác nhau, cần kiểm tra dung lượng bộ nhớ có đủ để xử lý nhiều khối hàm PID hoạt động đồng thời hay không.

Bước 6: Xem xét khả năng mở rộng & môi trường hoạt động

Trong các dự án lớn cần kết nối nhiều mô-đun mở rộng, kỹ sư phải thực hiện bước cộng dồn công suất tiêu thụ dòng 5V DC của tất cả các mô-đun.

Tổng mức tiêu thụ không được vượt quá dòng điện định mức mà vi mạch nguồn nội bộ của CPU cung cấp, nhằm tránh lỗi sụt áp toàn hệ thống. Cuối cùng, xem xét vị trí đặt tủ điện để thiết kế các biện pháp chống nhiễu cáp tín hiệu, bố trí quạt tản nhiệt hoặc sử dụng vỏ tủ có tiêu chuẩn IP phù hợp với độ ẩm, bụi bẩn công nghiệp.
