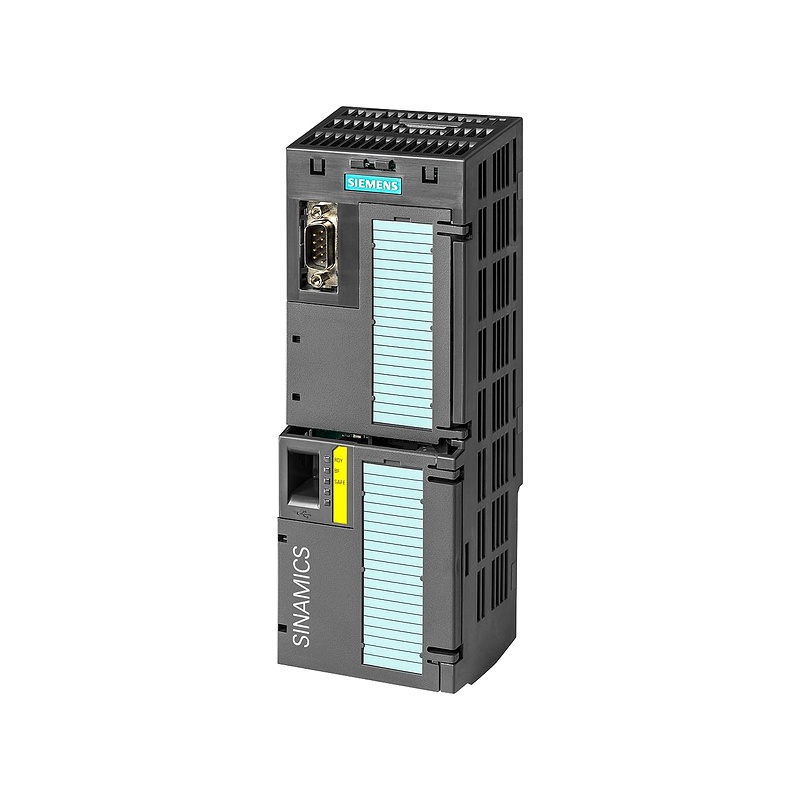

6SL3246-0BA22-1FA0 – Bộ điều khiển SINAMICS G120 CU250S-2 PN

Model: 6SL3246-0BA22-1FA0 – Bộ điều khiển SINAMICS G120 CU250S-2 PN SINAMICS G120 CONTROL UNIT CU250S-2 PN INTEGRIERT PROFINET SUPPORT OF VECTOR CONTROL, EASY POSITIONING EPOS VIA EXTENDED FUNCTION LICENSE 4 CONFIGURABLE DI/DO, 6 DI (3 F-DI), 5 DI, 3 DO (1 F-DO), 2 AI, 2 AO SAFETY INTEGRATED STO, SBC, SS1 FURTHER SAFETY FUNCTIONS VIA EXTENDED SAFETY LICENSE ENCODER: D-CLIQ + HTL/TTL/SSI, RESOLVER/HTL VIA TERMINAL PROTECTION IP20 USB- AND SD/MMC-INTERFACE (6SL3246-0BA22-1FA0).

Hãng sx: Siemens AG Xuất xứ: Great Britain Trọng lượng: 0.61(kg) Bảo hành 12 tháng Đổi trả hàng trong 7 ngày Chứng từ : CO, CQ, hóa đơn VAT

Giới thiệu tổng quan về biến tần Simatic G120

Biến tần Simatic G120 là gì?

BIẾN TẦN DẠNG MÔ-ĐUN, AN TOÀN, BỀN BỈ GIÚP TIẾT KIỆM NĂNG LƯỢNG Biến tần Siemens Sinamics G120 là họ biến tần phổ quát đáp ứng mọi yêu cầu về kỹ thuật và thương mại. Biến tần Siemens không chỉ được dùng trong các ngành chế tạo máy, sản xuất ô-tô, ngành dệt, in, bao bì đóng gói và công nghiệp hoá chất mà còn được ứng dụng rộng rãi trong các ngành quan trọng khác như ngành thép, dầu khí và năng lượng tái tạo. Biến tần Sinamics G120 có thiết kế dạng mô-đun gồm mô-đun điều khiển (Control Unit – CU) và mô-đun công suất (Power Module – PM) cùng với dải công suất rất rộng từ 0.37 kW đến 250 kW. Nhờ vậy, khách hàng hoàn toàn có thể tự tổ hợp để tạo ra một biến tần cho riêng mình, đáp ứng các yêu cầu riêng biệt về ứng dụng, truyền thông và công suất.

Thông số kỹ thuật của biến tần Simatic G120.

• • Dãy công suất biến tần: 0.25kW-250kW. (PM240)

• • Cấp điện áp 3 pha: 380-480 V 3-phase-AC (-10%/+10%).

• • Dãy công suất biến tần: 75kW-75kW. (PM250)

• • Cấp điện áp 3 pha: 380-480 V 3-phase-AC (-10%/+10%).

• • Dãy công suất biến tần: 75kW-75kW. (PM260)

• • Cấp điện áp 3 pha: 500-690 V 3-phase-AC (-10%/+10%).

• • Phạm vi điều chỉnh biến tần: 0-650 Hz (điều khiển V/f).

• • Phạm vi điều chỉnh biến tần: 0-200 Hz (điều khiển Vector).

• • Tần số điều chế: 4kHz (lên đến 16kHz).

• • Điều khiển hồi tiếp: PID

• • Giao tiếp truyền thông: RS485/USS, PROFIBUS DP, CANopen, Modbus, BACnet.

• • Giao diện bên ngoài biến tần: Kết nối với máy tính qua cổng USB, BOP-2, IOP, MMC, SD card.

• • Phần mềm cài đặt thông số và chuẩn đoán lỗi.

Tính năng Biến tần Simatic G120.

Biến tần G120 là loại biến tần có cấu trúc Module, khiến chúng có thể được điều chỉnh cho phù hợp với yêu cầu của từng ứng dụng cụ thể. Bộ biến tần có 3 bộ phận chính là:

• • Module công suất  (PM)

• • Module điều khiển (CU)

• • Bàn phím hiển thị và cài đăt thông số (BOP)

Khối điều khiển (CU) có nhiều loại khác nhau (CU240B-2, CU250S-2 PN, CU250S-2 PN, CU250S-2 PN DP, CU250S-2 PN PN, CU250S-2 PN F, CU250S-2 PN DP-F,CU250S-2 PN PN-F, CU250S-2, CU250S-2 DP , CU250S-2 PN , CU250S-2 CAN ,) , có thể kết hợp và ghép theo yêu cầu để điều khiển và giám sát Module công suất (PM) điều khiển động cơ với những chế độ khác nhau. Nó hỗ trợ truyền thông phục vụ cho việc điều khiển và kiểm soát thiết bị tại chỗ hoặc từ trung tâm với nhiều giải pháp : RS 485, PROFIBUS PROFINET. Ngoài ra có các module chuyên dụng cho ứng dụng HVAC ( CU250S-2 PN). Module công suất (PM) đầu nối với động cơ có công suất tương ứng từ 0,37 đến 200 kW. Module công suất được điều khiển bằng bộ vi xử lý của Module điều khiển với những tính năng tiên tiến tích hợp công nghệ IGBT điều chế độ rộng xung. Ngoài ra còn có những tình năng bảo vệ cho Module công suất và động cơ.

Phạm vi sử dụng Biến tần Simatic G120

Biến tần Siemens G120 tính năng an toàn tích hợp: phù hợp với một số thay đổi khác nhau dùng cho các ứng dụng an toàn. Tất cả các Module công suất được tích hợp tính năng an toàn. Một bộ truyền động an toàn là sự kết hợp của Module công suất và khối điều khiển có tích hợp tính năng an toàn. Công nghệ năng lượng tái sinh: Công nghệ phản hồi năng lượng được dùng trong Module công suất PM250 và  PM260. Công nghệ này cho phép năng lượng tạo ra bởi động cơ ở chế độ máy phát được trả lại lưới. Cho phép tủ lắp biến tần có thể nhỏ gọn hơn do có thể bỏ qua các thiết bị làm mát phụ và các phụ kiện khác như: điện trở hãm, khối điều khiển hãm, cuộn cảm kháng đầu vào biến tần. Dẫn đến tiết kiệm năng lượng và giảm chi phí vận hành. Biến tần Siemens G120 với phương pháp làm mát mới và các thiết bị điện tử được sơn phủ hoàn toàn làm tăng tuổi thọ của thiết bị và giảm chi phí bảo dưỡng. Biến tần Siemen G120 thiết kế dạng Module cho phép quá trình lắp đặt, thay thế dễ dàng. Ngoài ra còn có thể tối ưu việc nhập thiết bị dự phòng, thay thế. Ứng dụng: Dùng cho các tải băng tải, bơm, quạt, máy đóng gói, máy trộn, nâng hạ, máy nén khí, máy đùn……

Cấu hình chi tiết 6SL3246-0BA22-1FA0 – Bộ điều khiển SINAMICS G120 CU250S-2 PN

6SL3246-0BA22-1FA0 – Bộ điều khiển SINAMICS G120 CU250S-2 PN SINAMICS G120 CU250S-2 PN Control Unit E-type Safety Integrated STO F-type SS1, SLS, SSM, SDI RS 485 interface 6 DI, 3 DQ, 2 AI, 2 AQ, max. 3 F-DI PTC/KTY interface USB and SD/MMC interface Degree of protection IP20 Ambient temperature 0 to +50 °C without Power Module (6SL3246-0BA22-1FA0). Truy cập tại đây để xem thông tin chi tiết sản phẩm.

Chế độ bảo hành

MTEE là nhà phân phối chính thức thiết bị biến tần Simatic G120 của Siemens tại Việt Nam, giá cả tốt nhất thị trường, đầy đủ các chính sách bảo hành chính hãng.

---

Cảm ơn quý khách đã truy cập vào website MTEE.VN. Kính chúc quý khách nhận được những thông tin hữu ích và có những trải nghiệm tuyệt vời trên trang.

Thương hiệu	Siemens
Series	SINAMICS G120
