Hướng dẫn kết nối cáp USB PPI Với PLC S7-200

Kết nối PLC Siemens S7-200 với máy tính thông qua cáp USB PPI là một bước quan trọng để thực hiện lập trình và truyền dữ liệu giữa máy tính và PLC. Dưới đây là hướng dẫn cơ bản về cách kết nối cáp USB PPI với PLC Siemens S7-200

Bước 1: Cắm cáp USB PPI vào máy tính, kiểm tra máy tính đã nhận driver chưa.

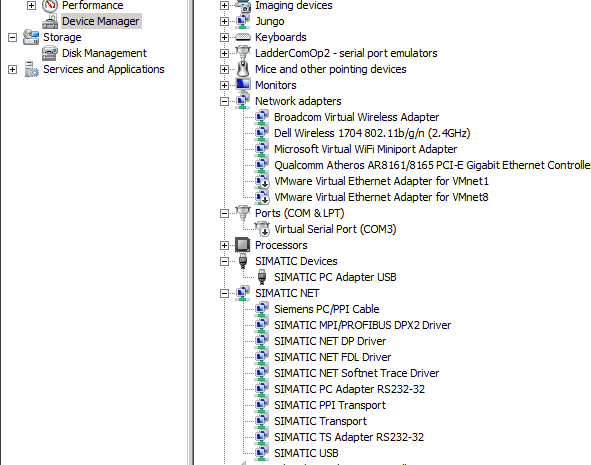

Nhấp chuột phải Computer -> Manage -> Device Manger,  tại đây ta kiểm tra xem máy tính đã có đủ SIMATIC NET chưa?

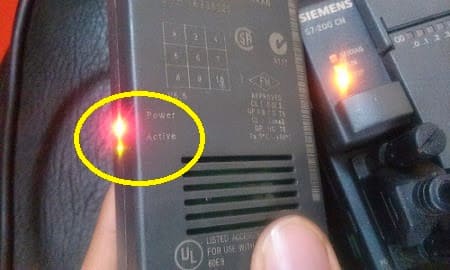

Bước 2: Kiểm tra cáp đã sẵn sàng sử dụng chưa

Việc kiểm tra xem cáp đã sẵn sàng sử dụng hay chưa rất quan trọng. Trong trường hợp bạn sử dụng cáp USB PPI để kết nối máy tính với PLC Siemens S7-200, hai đèn xanh và đỏ thường thể hiện trạng thái của kết nối.

• Đèn Xanh: Thường là đèn xanh trên cáp hoặc trên adapter, nếu nó không sáng hoặc không bật màu xanh, có thể xuất phát từ lỗi cấp điện hoặc driver.

• Đèn Đỏ: Một đèn đỏ có thể là tín hiệu của lỗi kết nối. Điều này có thể đề xuất rằng có sự cố trong quá trình kết nối giữa máy tính và PLC.

Khi bạn gặp sự cố về đèn không sáng hoặc bật màu đỏ, bạn nên xem xét các vấn đề sau:

1. Kiểm tra Driver: Đảm bảo rằng bạn đã cài đặt driver cho cáp USB PPI trên máy tính của bạn. Nếu driver không được cài đặt hoặc cài đặt không đúng cách, cáp sẽ không hoạt động.

2. Kiểm tra Cáp: Kiểm tra cáp USB PPI để đảm bảo rằng nó không bị hỏng hoặc đứt. Sử dụng một cáp khác để kiểm tra hoặc thay thế cáp nếu cần.

3. Kiểm tra Cấp Điện: Đảm bảo rằng cấp điện đang được cung cấp cho PLC và máy tính một cách đúng cách. Đôi khi, nếu không có cấp điện, đèn xanh và đèn đỏ có thể không sáng.

4. Kiểm tra Cài Đặt Phần Mềm: Đảm bảo bạn đã cài đặt phần mềm kết nối (ví dụ: SIMATIC Step 7 Micro/WIN) và đã cấu hình nó đúng cách.

Bước 3: Set PG/PC interface

Mở Step 7 – MicroWin -> Communication -> Set PG/PC interface, chọn PC Adapter(PPI).

Tại đây nhấn Properties chế độ Auto. Double Click để tìm kiếm PLC.

Kết quả:

Chúc các bạn thành công!
