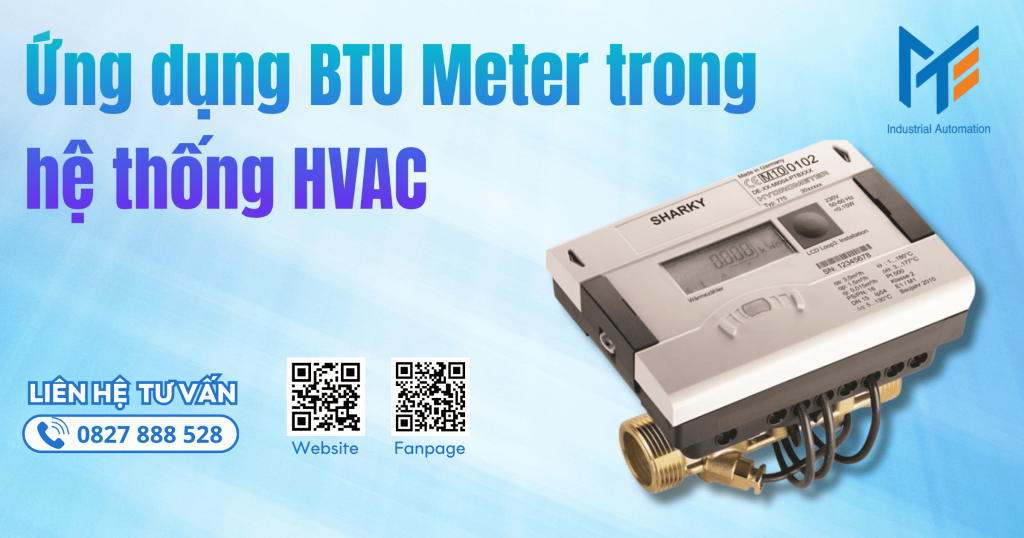

Ứng dụng BTU Meter trong hệ thống HVAC

Trong các hệ thống HVAC (Heating, Ventilation and Air Conditioning – sưởi ấm, thông gió và điều hòa không khí), việc đo lường và giám sát năng lượng nhiệt là yếu tố then chốt để tối ưu vận hành, tiết kiệm chi phí và đảm bảo hiệu suất. Một trong những thiết bị không thể thiếu trong quá trình này chính là BTU Meter – công cụ chuyên dụng để đo lượng năng lượng nhiệt được truyền qua hệ thống làm lạnh hoặc sưởi ấm.

Trong bối cảnh xu hướng quản lý năng lượng thông minh và phát triển bền vững ngày càng được chú trọng, BTU Meter đang trở thành tiêu chuẩn trong các công trình HVAC hiện đại, từ tòa nhà văn phòng, trung tâm thương mại, khách sạn cho đến khu công nghiệp và khu dân cư cao cấp.

Giới thiệu về BTU Meter và HVAC

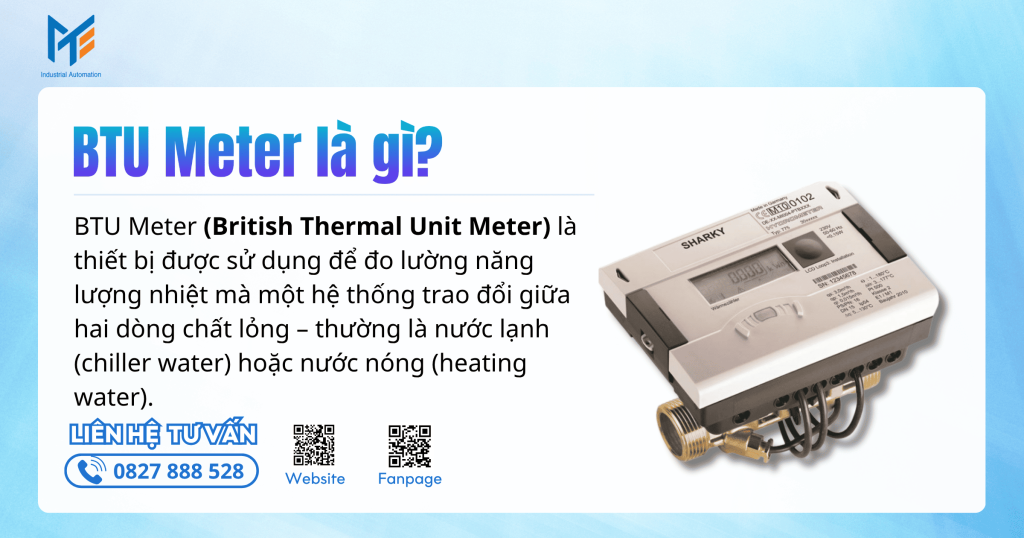

BTU Meter là gì?

BTU Meter (British Thermal Unit Meter) là thiết bị được sử dụng để đo lường năng lượng nhiệt mà một hệ thống trao đổi giữa hai dòng chất lỏng – thường là nước lạnh (chiller water) hoặc nước nóng (heating water). Thiết bị này dựa trên nguyên lý chênh lệch nhiệt độ giữa đầu vào và đầu ra của dòng nước, kết hợp với lưu lượng dòng chảy để tính toán năng lượng nhiệt tiêu thụ.

Cấu tạo cơ bản của BTU Meter gồm 3 phần chính:

1. Cảm biến nhiệt độ (Temperature Sensors): Gắn tại đường vào và đường ra để đo nhiệt độ của nước.
2. Cảm biến lưu lượng (Flow Sensor): Đo lượng nước đi qua hệ thống trong một khoảng thời gian.
3. Bộ xử lý trung tâm (Calculator Unit): Tính toán năng lượng dựa trên công thức tiêu chuẩn

Một số dòng BTU meter nổi bật phổ biến hiện nay như:

• BTU Meter Diehl Sharky 775
• BTU Meter Axioma Qalcosonic E3
• BTU Meter Siemens UH50

Xem thêm: BTU Meter là gì? Tổng quan về BTU Meter chi tiết

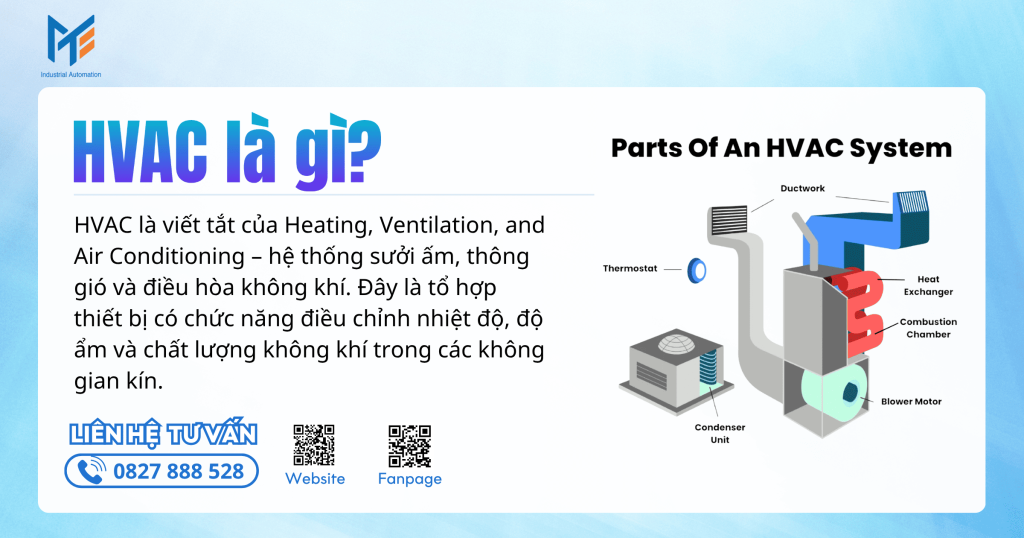

HVAC là gì?

HVAC là viết tắt của Heating, Ventilation, and Air Conditioning – hệ thống sưởi ấm, thông gió và điều hòa không khí. Đây là tổ hợp thiết bị có chức năng điều chỉnh nhiệt độ, độ ẩm và chất lượng không khí trong các không gian kín.

Một hệ thống HVAC tiêu chuẩn thường gồm:

• Chiller (máy làm lạnh nước)
• AHU/FCU (thiết bị xử lý không khí)
• Bơm tuần hoàn nước lạnh
• Đường ống phân phối
• Cảm biến và bộ điều khiển tự động

Trong hệ thống này, BTU Meter đóng vai trò như “bộ đo năng lượng” giúp xác định mức năng lượng lạnh hoặc nhiệt mà từng khu vực hoặc thiết bị sử dụng, từ đó giúp quản lý hiệu quả năng lượng của toàn hệ thống.

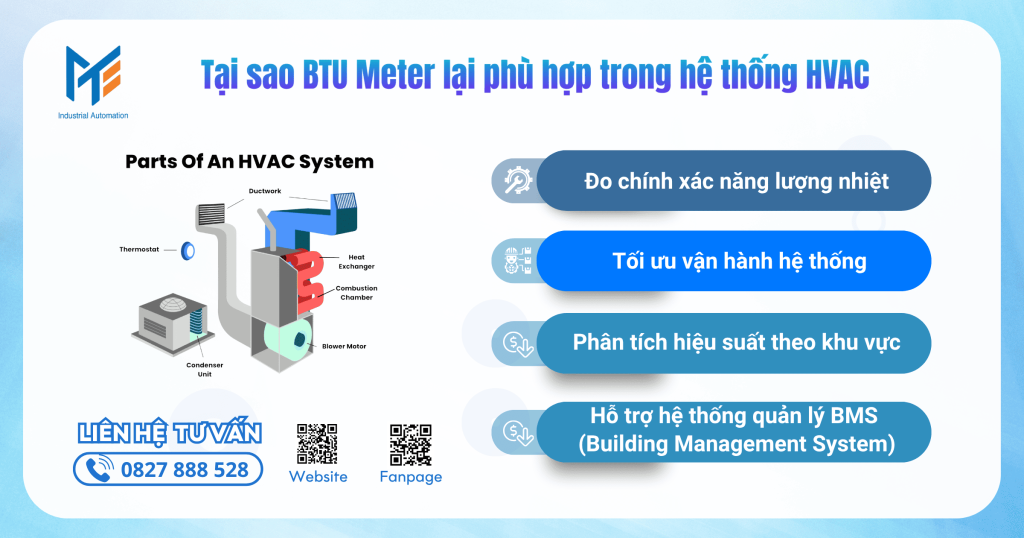

Tại sao BTU Meter lại phù hợp trong hệ thống HVAC

Hệ thống HVAC tiêu thụ trung bình từ 40% đến 60% tổng năng lượng của một tòa nhà thương mại, đặc biệt ở các công trình lớn như trung tâm thương mại, khách sạn hay tòa nhà văn phòng cao tầng. Do đó, việc đo lường và quản lý năng lượng tiêu thụ là điều bắt buộc nếu muốn đạt được hiệu quả vận hành và tiết kiệm chi phí.

BTU Meter là giải pháp tối ưu vì:

• Đo chính xác năng lượng nhiệt: Thiết bị cung cấp dữ liệu cụ thể về năng lượng trao đổi, giúp người quản lý biết được lượng năng lượng lạnh/sưởi được tiêu thụ thực tế.
• Tối ưu vận hành hệ thống: Dựa trên dữ liệu đo được, kỹ sư có thể điều chỉnh công suất của chiller, AHU hoặc FCU để đạt hiệu suất tối ưu.
• Phân tích hiệu suất theo khu vực: Với mỗi khu vực hoặc tầng được lắp BTU Meter riêng, dễ dàng xác định khu vực tiêu thụ nhiều năng lượng nhất để có giải pháp tiết giảm phù hợp.
• Hỗ trợ hệ thống quản lý BMS (Building Management System): Dữ liệu BTU Meter có thể tích hợp vào hệ thống BMS hoặc SCADA để giám sát và điều khiển tự động.

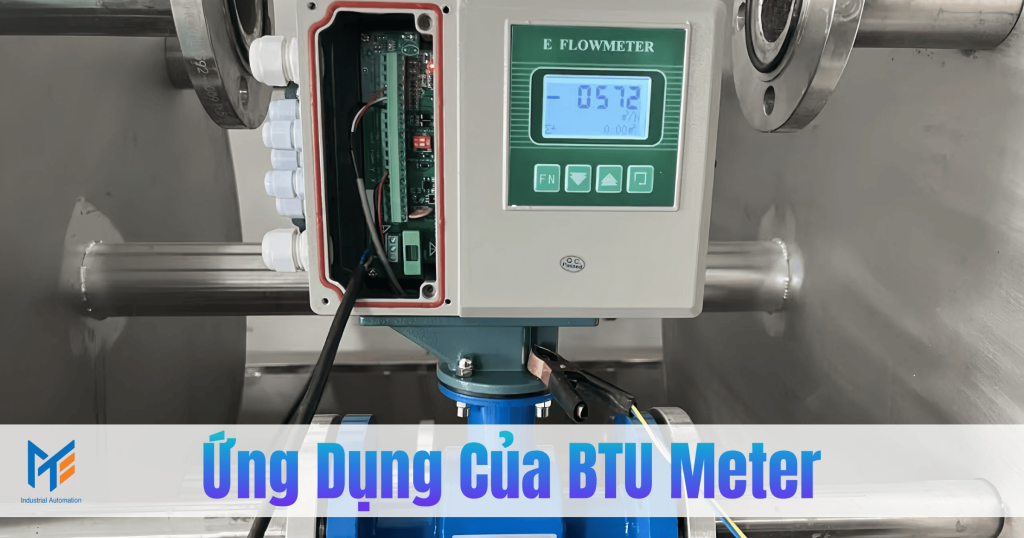

Các ứng dụng của BTU Meter trong hệ thống HVAC

Dưới đây là một số ứng dụng của BTU Meter nổi bật trong hệ thống HVAC:

Đo năng lượng lạnh / sưởi ấm cho hệ thống Chiller / AHU

Trong các hệ thống chiller trung tâm, BTU Meter được lắp tại đầu ra và đầu vào của từng chiller hoặc AHU (Air Handling Unit) để xác định chính xác năng lượng lạnh hoặc nhiệt được truyền đi. Dữ liệu này giúp đánh giá hiệu suất từng thiết bị, phát hiện sớm các bất thường như hiệu suất giảm, tắc nghẽn ống dẫn hoặc chênh lệch nhiệt độ bất thường, từ đó kịp thời điều chỉnh hoặc bảo trì.

Theo dõi hiệu suất / năng suất hệ thống (Efficiency Monitoring)

BTU Meter cho phép giám sát hiệu suất năng lượng (Energy Efficiency Ratio – EER) của toàn bộ hệ thống HVAC theo thời gian thực. Khi kết hợp với dữ liệu điện năng tiêu thụ, nhà vận hành có thể tính toán COP (Coefficient of Performance) – một chỉ số quan trọng phản ánh hiệu quả năng lượng của thiết bị.

Nhờ đó, người quản lý dễ dàng phát hiện các thiết bị hoạt động kém hiệu quả, lập kế hoạch bảo trì hoặc thay thế hợp lý, giúp giảm hao phí năng lượng lên tới 20–30%.

Hạch toán chi phí năng lượng / chia chi phí giữa các khu vực

Trong các tòa nhà hỗn hợp, khu chung cư, khu văn phòng cho thuê, BTU Meter đóng vai trò quan trọng trong việc hạch toán và chia chi phí năng lượng công bằng giữa các bên sử dụng.

Thay vì chia đều chi phí làm lạnh theo diện tích, hệ thống đo BTU thực tế giúp tính toán chính xác năng lượng tiêu thụ của từng khu vực, tạo sự minh bạch và khuyến khích người dùng tiết kiệm năng lượng hơn.

Giám sát & kiểm soát tiêu thụ năng lượng trong thời gian thực

Với khả năng truyền dữ liệu qua Modbus, M-Bus hoặc BACnet, BTU Meter dễ dàng tích hợp với các nền tảng IoT hoặc hệ thống BMS, cho phép người quản lý giám sát dữ liệu theo thời gian thực.

Từ đó, có thể thiết lập ngưỡng cảnh báo, tự động điều chỉnh nhiệt độ, hoặc kích hoạt chế độ tiết kiệm năng lượng khi phát hiện mức tiêu thụ bất thường. Điều này đặc biệt hữu ích trong các tòa nhà thông minh hoặc khu công nghiệp hiện đại.

Lắp đặt trong các dự án lớn – tòa nhà, trung tâm thương mại, campus trường học

Trong các dự án quy mô lớn, việc triển khai hệ thống đo BTU được xem là tiêu chuẩn bắt buộc để đạt chứng nhận công trình xanh (LEED, LOTUS, EDGE).

Các dự án như trung tâm thương mại, bệnh viện, khu phức hợp và trường đại học đều sử dụng BTU Meter để:

• Đo năng lượng cho từng khu vực chức năng.
• Phân tích mức độ tiêu thụ theo giờ, ngày, tháng.
• Hỗ trợ lập kế hoạch bảo trì dựa trên dữ liệu thực tế.

Nhờ đó, chủ đầu tư dễ dàng kiểm soát chi phí và đảm bảo tính bền vững dài hạn.

Tiết kiệm chi phí & phát triển bền vững

Việc sử dụng BTU Meter không chỉ giúp giảm chi phí vận hành mà còn góp phần vào mục tiêu phát triển bền vững. Khi dữ liệu năng lượng được thu thập và phân tích thường xuyên, doanh nghiệp có thể thiết lập chiến lược tiết kiệm điện năng, giảm phát thải CO₂, và nâng cao chứng chỉ môi trường cho công trình.

Theo thống kê, các hệ thống HVAC có BTU Meter giám sát chặt chẽ giúp giảm trung bình 15–25% chi phí năng lượng hàng năm – con số đáng kể với các tòa nhà quy mô lớn.

Lợi ích của BTU Meter trong hệ thống HVAC

• Đo chính xác năng lượng tiêu thụ – giúp đánh giá đúng hiệu suất thiết bị.
• Hỗ trợ quản lý thông minh – tích hợp dễ dàng vào hệ thống BMS.
• Tối ưu chi phí vận hành – giảm lãng phí năng lượng không cần thiết.
• Cải thiện hiệu quả vận hành chiller / AHU thông qua dữ liệu thời gian thực.
• Hỗ trợ đạt tiêu chuẩn xanh và chứng nhận LEED / LOTUS.
• Giảm chi phí bảo trì – phát hiện sớm sai lệch giúp bảo trì dự phòng hiệu quả.

Ứng dụng thực tế của BTU Meter tại Việt Nam hiện nay

Tại Việt Nam, BTU Meter đã được ứng dụng rộng rãi trong nhiều dự án lớn như:

• Các trung tâm thương mại lớn (Vincom, Aeon Mall, Lotte): Dùng để giám sát tiêu thụ lạnh từng khu vực thuê.
• Tòa nhà văn phòng hạng A (Landmark 81, Capital Place, Etown 6): Quản lý năng lượng trung tâm điều hòa và chia chi phí theo tầng.
• Các khu công nghiệp, bệnh viện và khu nghỉ dưỡng: Theo dõi hiệu suất hệ thống chiller trung tâm, tối ưu bảo trì.

Nhờ đó, nhiều doanh nghiệp đã giảm được 20–30% chi phí năng lượng và nâng cao độ tin cậy cho hệ thống HVAC.

Những thách thức khi triển khai BTU Meter và cách khắc phục

Trong quá trình triển khai BTU Meter cho hệ thống HVAC, nhiều đơn vị gặp phải các vấn đề kỹ thuật khiến dữ liệu đo không chính xác hoặc hệ thống hoạt động kém hiệu quả.

1. Lựa chọn thiết bị không phù hợp: Chọn sai kích thước cảm biến lưu lượng hoặc model không đạt chuẩn có thể gây sai số lớn.
Giải pháp: Chọn thiết bị đạt chuẩn EN1434/MID, tham khảo tư vấn kỹ thuật trước khi lắp đặt.

2. Lắp đặt sai vị trí cảm biến: Cảm biến nhiệt độ hoặc lưu lượng đặt sai hướng dòng chảy, không đủ chiều dài đoạn ống thẳng sẽ làm sai lệch kết quả.
Giải pháp: Lắp đúng hướng, tuân thủ khuyến nghị kỹ thuật của nhà sản xuất.

3. Không hiệu chuẩn định kỳ: BTU Meter lâu ngày không được kiểm tra dẫn đến dữ liệu sai lệch.
Giải pháp: Hiệu chuẩn định kỳ 1–2 năm/lần theo tiêu chuẩn kỹ thuật.

4. Khó khăn khi tích hợp vào hệ thống quản lý (BMS/SCADA): Một số thiết bị không tương thích giao thức truyền thông hoặc lỗi kết nối.
Giải pháp: Sử dụng thiết bị hỗ trợ Modbus, M-Bus, BACnet và kiểm tra tương thích ngay từ giai đoạn thiết kế.

5. Thiếu đội ngũ vận hành chuyên môn:
Không có nhân sự hiểu rõ nguyên lý hoạt động khiến việc khai thác dữ liệu không hiệu quả.
Giải pháp: Đào tạo kỹ thuật viên, kết hợp với đơn vị cung cấp để hỗ trợ cài đặt và hướng dẫn sử dụng.

Tổng thể, việc lựa chọn đúng thiết bị, lắp đặt chuẩn kỹ thuật và bảo trì định kỳ là chìa khóa giúp BTU Meter hoạt động ổn định và mang lại dữ liệu chính xác cho hệ thống HVAC.

Mua BTU Meter uy tín chính hãng ở đâu

Với nhiều năm uy tín trong lĩnh vực thiết bị điện và giải pháp tự động hóa, CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG hiện là nhà phân phối chính hãng BTU Meter tại Việt Nam. Chúng tôi tự hào đồng hành cùng nhiều doanh nghiệp lớn nhỏ và cam kết mang đến sản phẩm, linh kiện, thiết bị tự động hóa chất lượng, đáp ứng mọi nhu cầu của ngành công nghiệp kỹ thuật.

Lời kết

BTU Meter là công cụ thiết yếu trong hệ thống HVAC hiện đại, giúp đo lường năng lượng chính xác, tối ưu vận hành và tiết kiệm chi phí. Việc ứng dụng thiết bị này không chỉ mang lại hiệu quả kinh tế mà còn góp phần hướng tới mục tiêu phát triển bền vững của doanh nghiệp.
