PLC S7-200 là gì? Tổng quan về PLC S7-200 mới nhất

Trong thế giới công nghiệp hiện đại, các hệ thống sản xuất ngày càng đòi hỏi độ chính xác, tốc độ xử lý và khả năng tự động hóa cao. Một trong những giải pháp quan trọng giúp các doanh nghiệp đạt được điều này chính là PLC (Programmable Logic Controller) – bộ điều khiển lập trình. Trong đó, PLC S7-200 của Siemens là một trong những dòng sản phẩm được ứng dụng rộng rãi nhất tại Việt Nam nhờ sự gọn nhẹ, linh hoạt và chi phí hợp lý.

Bài viết này Mạnh Tùng sẽ mang đến cho bạn cái nhìn tổng quan nhất về PLC S7-200, từ cấu tạo, đặc điểm nổi bật, các dòng sản phẩm, module mở rộng cho đến ứng dụng thực tế và cách chọn mua chính hãng.

Giới thiệu về PLC S7-200

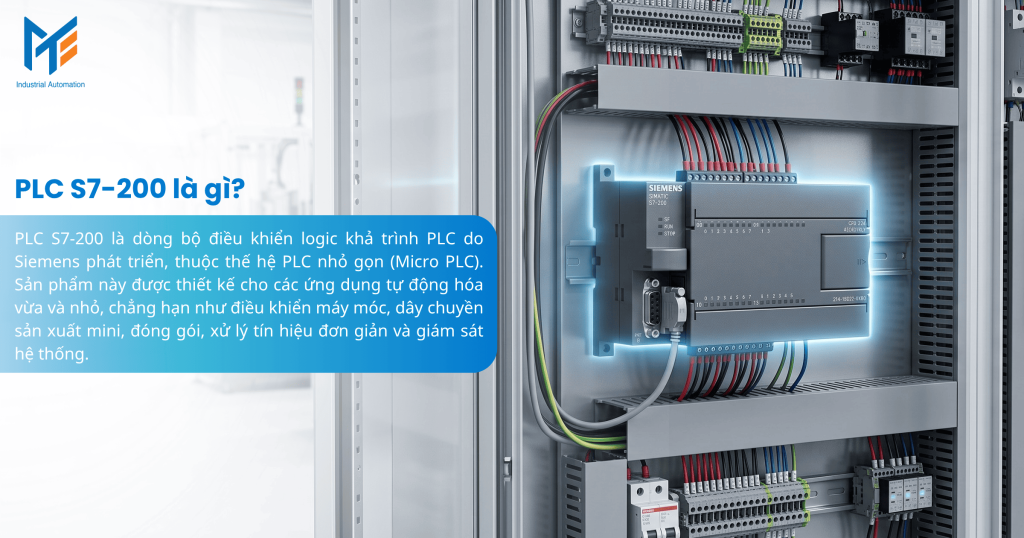

PLC S7-200 là gì?

PLC S7-200 là dòng bộ điều khiển logic khả trình (Programmable Logic Controller-PLC) do Siemens phát triển, thuộc thế hệ PLC nhỏ gọn (Micro PLC). Sản phẩm này được thiết kế cho các ứng dụng tự động hóa vừa và nhỏ, chẳng hạn như điều khiển máy móc, dây chuyền sản xuất mini, đóng gói, xử lý tín hiệu đơn giản và giám sát hệ thống.

Vào năm 1994, Siemens chính thức giới thiệu dòng PLC S7-200 với khả năng tích hợp đầy đủ các chức năng điều khiển cần thiết cho tự động hóa. Đây là bước tiến quan trọng giúp các doanh nghiệp tiếp cận một giải pháp điều khiển thông minh, tiết kiệm chi phí nhưng vẫn đảm bảo hiệu quả.

Cấu tạo chính của PLC S7-200

Một bộ PLC S7-200 cơ bản bao gồm:

• CPU (Central Processing Unit): Bộ xử lý trung tâm, điều khiển toàn bộ hoạt động.
• Nguồn cấp (Power Supply): Thường dùng điện áp 24VDC hoặc 220VAC.
• Ngõ vào (Input): Nhận tín hiệu từ cảm biến, công tắc, nút nhấn.
• Ngõ ra (Output): Xuất tín hiệu điều khiển thiết bị như rơ-le, động cơ, đèn báo.
• Bộ nhớ (Memory): Lưu trữ chương trình và dữ liệu.
• Cổng truyền thông: Hỗ trợ kết nối RS-232, RS-485, Profibus.

Thông số kỹ thuật cơ bản của PLC S7-200

Các thông số kỹ thuật cơ bản của bộ lập trình Siemens S7-200 bao gồm:

• Nguồn cấp: 20,4 – 28,8V DC hoặc 85 – 264V AC (47 – 63Hz)
• Số lượng I/O: 6 DI/4 DO, 8 DI/6 DO, 14 DI/10 DO, 14 DI/10 DO/2 AI/1 AO, 24 DI/16 DO
• Tín hiệu Digital I/O: 48/46/94, 114/110/224, 128/128/256
• Tín hiệu Analog I/O: 16/8/16, 32/28/44, 2 AI/1 AO tích hợp, 32/28/44
• Bộ nhớ chương trình: 4 KByte, 8/12 KByte, 12/16 KByte, 16/24 KByte
• Bộ nhớ dữ liệu: 2 KByte, 8 KByte, 10 KByte
• Phần mềm lập trình: STEP7 Microwin V4.0 SP9
• Cổng truyền thông: Profibus (MPI)
• Cấp bảo vệ: IP20

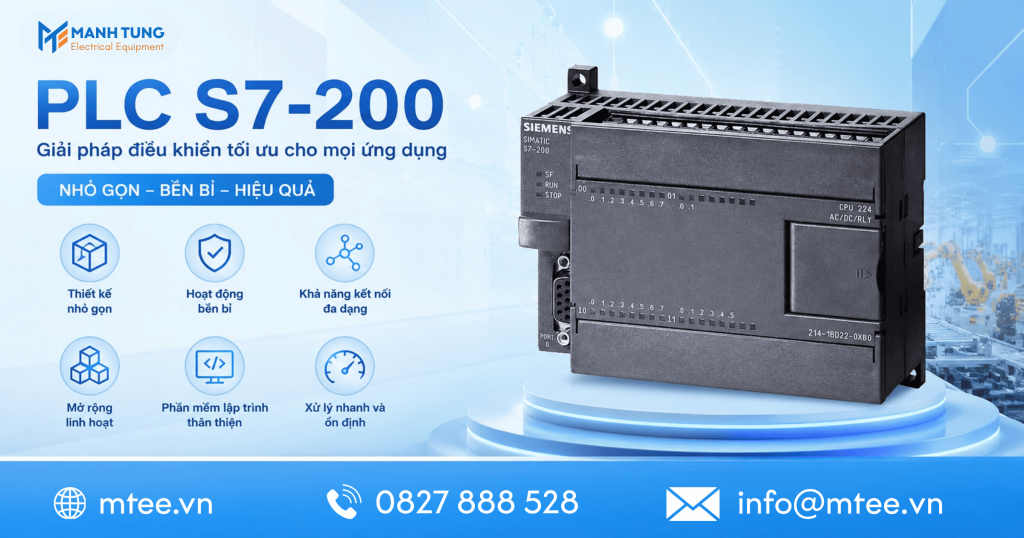

Các đặc điểm nổi bật của PLC S7-200

Một số ưu điểm vượt trội của PLC Siemens S7-200 có thể kể đến như:

• Thiết kế nhỏ gọn, phù hợp cho những ứng dụng có không gian hạn chế, dễ lắp đặt trong tủ điều khiển và bảng điện.
• Hoạt động bền bỉ trong môi trường công nghiệp, có khả năng chống nhiễu, chịu rung, bụi bẩn và nhiệt độ cao.
• Khả năng kết nối đa dạng: Hỗ trợ truyền thông PPI, MPI, Modbus, USS, Profibus-DP.
• Mở rộng linh hoạt nhờ kết nối thêm các module I/O, dễ dàng nâng cấp khi ứng dụng cần nhiều đầu vào/ra hơn.
• Phần mềm lập trình thân thiện: STEP 7 MicroWIN dễ sử dụng, phù hợp cho người mới bắt đầu.
• Xử lý nhanh và ổn định, đảm bảo đáp ứng tốt các yêu cầu điều khiển trong vận hành.
• Giá thành thấp hơn so với dòng S7-300 hoặc S7-400, nhưng vẫn đáp ứng tốt cho các ứng dụng vừa và nhỏ.

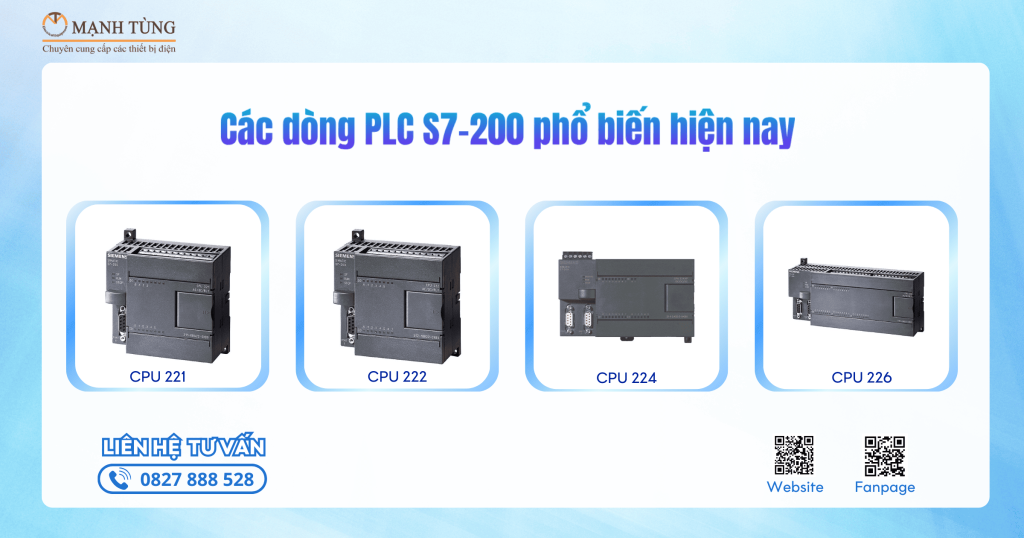

Các dòng PLC S7-200 phổ biến hiện nay

CPU 221

• Số lượng I/O nhỏ (6 ngõ vào số, 4 ngõ ra số).

• Thích hợp cho ứng dụng siêu nhỏ như điều khiển đèn, bơm mini.

CPU 222

• Nâng cấp hơn so với CPU 221, với số I/O nhiều hơn (8 vào, 6 ra).

• Phù hợp cho hệ thống máy móc nhỏ lẻ.

CPU 224, CPU 224XP và CPU 224XPsi

• CPU 224: 14 Input, 10 Output, bộ nhớ chương trình lớn hơn.
• CPU 224XP: Tích hợp thêm I/O analog, truyền thông tốc độ cao.
• CPU 224XPsi: Có sẵn cổng truyền thông RS-485, tiện lợi kết nối nhiều thiết bị.

CPU 226

• oại mạnh nhất trong dòng S7-200, hỗ trợ nhiều I/O nhất (24 vào, 16 ra).
• Được sử dụng cho các hệ thống phức tạp hơn như dây chuyền đóng gói.

Ứng dụng thực tế của Simatic S7-200

Dưới đây là những ứng dụng thực tế của Simatic S7-200 mang lại:

• Dây chuyền sản xuất công nghiệp: PLC S7-200 thường được dùng trong các dây chuyền đóng gói, phân loại sản phẩm, trộn nguyên liệu, chiết rót hoặc điều khiển băng tải. Với khả năng xử lý nhanh và ổn định, nó giúp tối ưu quy trình, giảm sai sót và nâng cao năng suất.
• Hệ thống điều khiển máy móc: S7-200 có thể điều khiển các máy cắt, máy ép, máy dập, máy CNC hoặc robot công nghiệp. PLC đảm bảo hoạt động chính xác, lặp lại liên tục và giảm thiểu rủi ro hỏng hóc trong sản xuất.
• Điều khiển và giám sát động cơ: Nhờ tích hợp module mở rộng, S7-200 dễ dàng kết hợp với biến tần, khởi động mềm để điều khiển tốc độ, vị trí và moment của động cơ. Ứng dụng phổ biến trong thang máy, quạt công nghiệp, bơm nước và băng chuyền.
• Tự động hóa hệ thống chiếu sáng và HVAC: PLC S7-200 có thể được lập trình để quản lý hệ thống chiếu sáng, thông gió, điều hòa (HVAC) trong các tòa nhà, nhà xưởng, giúp tiết kiệm năng lượng và đảm bảo môi trường làm việc ổn định.
• Hệ thống xử lý nước và môi trường: Ứng dụng trong trạm bơm, xử lý nước thải, lọc nước và điều khiển van, cảm biến mức. PLC giúp duy trì quy trình xử lý ổn định, đảm bảo chất lượng nước và bảo vệ môi trường.
• Ứng dụng trong nông nghiệp thông minh: S7-200 được triển khai trong hệ thống tưới tiêu tự động, nhà kính, điều khiển nhiệt độ và độ ẩm. PLC giúp giảm chi phí nhân công và nâng cao hiệu quả canh tác.

Bảng chọn mã sản phẩm của Simatic S7-200

Trong những năm gần đây, các nhà máy thường sử dụng những mã sản phẩm được cập nhật trong bảng dưới đây.

Tên và mô tả mẫu	Mã sản phẩm SIMATIC S7-200	Sản phẩm S7-200CN
CPU 222 DC/DC/DC, 8 Inputs/6 Outputs	6ES7 212-1AB23-0XB0	6ES7 212-1AB23-0XB8
CPU 222 AC/DC/Relay 8 Inputs/6 Relays	6ES7 212-1BB23-0XB0	6ES7 212-1BB23-0XB8
CPU 224 DC/DC/DC 14 Inputs/10 Outputs	6ES7 214-1AD23-0XB0	6ES7 214-1AD23-0XB8
CPU 224 AC/DC/Relay 14 Inputs/10 Relays	6ES7 214-1BD23-0XB0	6ES7 214-1BD23-0XB8
CPU 224XP DC/DC/DC 14 Inputs/10 Outputs	6ES7 214-2AD23-0XB0	6ES7 214-2AD23-0XB8
CPU 224XP AC/DC/Relay 14 Inputs/10 Relays	6ES7 214-2BD23-0XB0	6ES7 214-2BD23-0XB8
CPU 226 DC/DC/DC 24 Inputs/16 Outputs	6ES7 216-2AD23-0XB0	6ES7 216-2AD23-0XB8
CPU 226 AC/DC/Relay 24 Inputs/16 Relays	6ES7 216-2BD23-0XB0	6ES7 216-2BD23-0XB8
EM 221 Digital Input 8 x 24 VDC	6ES7 221-1BF22-0XA0	6ES7 221-1BF22-0XA8
EM 221 Digital Input 16 x 24 VDC	6ES7 221-1BH22-0XA0	6ES7 221-1BH22-0XA8
EM 222 Digital Output 8 x 24 VDC	6ES7 222-1BF22-0XA0	6ES7 222-1BF22-0XA8
EM 222 Digital Output 8 x Relays	6ES7 222-1HF22-0XA0	6ES7 222-1HF22-0XA8
EM 223 24 VDC Digital Comb 4 Inputs/4 Outputs	6ES7 223-1BF22-0XA0	6ES7 223-1BF22-0XA8
EM 223 24 VDC Digital Comb 4 Inputs/4 Relay Outputs	6ES7 223-1HF22-0XA0	6ES7 223-1HF22-0XA8
EM 223 24 VDC Digital Comb 8 Inputs/8 Outputs	6ES7 223-1BH22-0XA0	6ES7 223-1BH22-0XA8
EM 223 24 VDC Digital Comb 8 Inputs/8 Relay Outputs	6ES7 223-1PH22-0XA0	6ES7 223-1PH22-0XA8
EM 223 24 VDC Digital Comb 16 Inputs/16 Outputs	6ES7 223-1BL22-0XA0	6ES7 223-1BL22-0XA8
EM 223 24 VDC Digital Comb 16 Inputs/16 Relay Outputs	6ES7 223-1PL22-0XA0	6ES7 223-1PL22-0XA8
EM 223 24 VDC Digital Comb 32 Inputs/32 Outputs	6ES7 223-1BM22-0XA0	6ES7 223-1BM22-0XA8
EM 223 24 VDC Digital Comb 32 Inputs/32 Relay Outputs	6ES7 223-1PM22-0XA0	6ES7 223-1PM22-0XA8
EM 231 Analog Input, 4 Inputs	6ES7 231-0HC22-0XA0	6ES7 231-0HC22-0XA8
EM 235 Analog Combination 4 Inputs/1 Output	6ES7 235-0KD22-0XA0	6ES7 235-0KD22-0XA8
EM 232 Analog Output, 2 Outputs	6ES7 232-0HB22-0XA0	6ES7 232-0HB22-0XA8
EM 231 Analog Input RTD, 2 Inputs	6ES7 231-7PB22-0XA0	6ES7 231-7PB22-0XA8
EM 231 Analog Input Thermocouple, 4 Inputs	6ES7 231-7PD22-0XA0	6ES7 231-7PD22-0XA8

Mua Simatic S7-200 uy tín chính hãng ở đâu?

Để đảm bảo chất lượng thiết bị, hiệu quả vận hành và chế độ bảo hành lâu dài, doanh nghiệp nên lựa chọn hợp tác với CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) – đơn vị cung cấp PLC S7-200 chính hãng Siemens với mức giá cạnh tranh.

MTEE cam kết sản phẩm đầy đủ chứng từ CO, CQ, nguồn gốc xuất xứ rõ ràng, tư vấn lựa chọn cấu hình phù hợp cho từng ứng dụng và hỗ trợ kỹ thuật chuyên sâu 24/7, giúp khách hàng triển khai dự án nhanh chóng, an tâm trong suốt quá trình vận hành.

Lời kết

PLC S7-200 là giải pháp lý tưởng cho các ứng dụng tự động hóa vừa và nhỏ tại Việt Nam. Với ưu điểm giá thành hợp lý, dễ lập trình, dễ mở rộng và ứng dụng đa dạng, đây là dòng PLC mà nhiều kỹ sư và doanh nghiệp tin dùng.
