Các lỗi thường gặp trên RS422 và cách khắc phục hiệu quả

Trong lĩnh vực tự động hóa công nghiệp, truyền thông nối tiếp đóng vai trò vô cùng quan trọng trong việc kết nối PLC, HMI, SCADA, cảm biến, biến tần và nhiều thiết bị điều khiển khác. Trong số các chuẩn truyền thông nối tiếp phổ biến, RS422 được đánh giá cao nhờ khả năng truyền xa, chống nhiễu tốt và tốc độ truyền ổn định. Tuy nhiên, dù sở hữu nhiều ưu điểm, hệ thống RS422 vẫn có thể gặp phải các sự cố trong quá trình vận hành thực tế.

Các lỗi trên mạng RS422 thường không xuất phát từ bản thân giao thức mà đến từ việc thiết kế hệ thống, lựa chọn cáp, đấu nối, cấu hình hoặc ảnh hưởng từ môi trường công nghiệp. Việc nhận biết đúng nguyên nhân và áp dụng biện pháp khắc phục phù hợp sẽ giúp giảm thời gian dừng máy, nâng cao độ tin cậy của hệ thống và tiết kiệm chi phí bảo trì.

Bài viết này sẽ phân tích chuyên sâu các lỗi thường gặp trên RS422, nguyên nhân gây ra lỗi, cách chẩn đoán và phương pháp khắc phục hiệu quả trong thực tế.

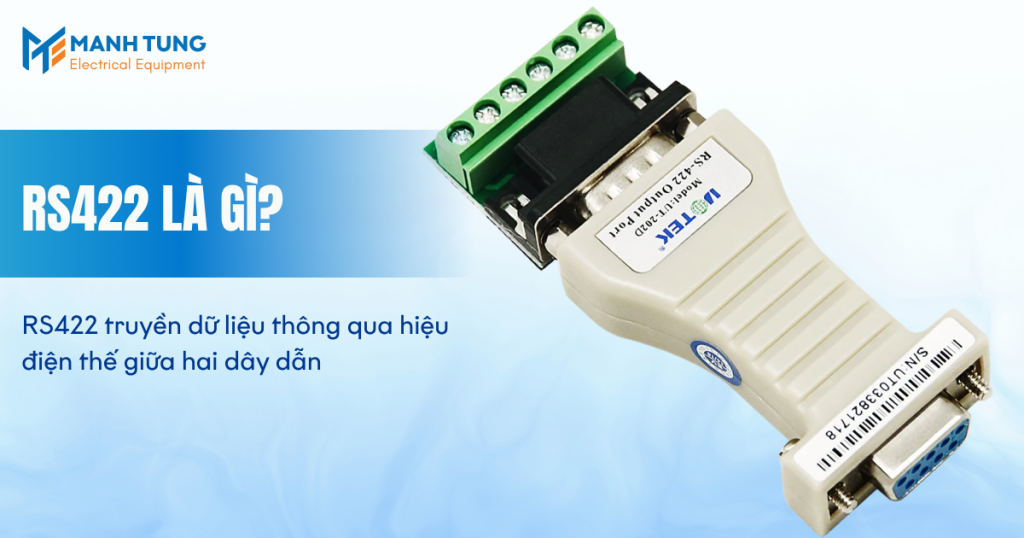

Tổng quan về truyền thông RS422

RS422 (Recommended Standard 422) là tiêu chuẩn truyền thông nối tiếp sử dụng phương pháp truyền tín hiệu vi sai (Differential Signaling). Chuẩn này được phát triển nhằm khắc phục các hạn chế của RS232 về khoảng cách truyền và khả năng chống nhiễu.

Một số đặc điểm nổi bật của RS422 gồm:

• Hỗ trợ truyền dữ liệu khoảng cách lên đến 1200 m.
• Tốc độ truyền tối đa có thể đạt 10 Mbps ở khoảng cách ngắn.
• Sử dụng tín hiệu vi sai nên khả năng chống nhiễu cao.
• Cho phép một thiết bị phát kết nối với nhiều thiết bị nhận.
• Hoạt động ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ.

Mặc dù RS422 khá ổn định, nhưng chỉ cần một lỗi nhỏ trong thiết kế hoặc thi công cũng có thể khiến toàn bộ hệ thống truyền thông hoạt động không chính xác.

Lỗi mất hoàn toàn tín hiệu truyền thông

Đây là lỗi phổ biến và nghiêm trọng nhất trong hệ thống RS422.

Dấu hiệu nhận biết

• Thiết bị không nhận được dữ liệu.
• PLC báo timeout communication.
• HMI mất kết nối.
• SCADA hiển thị trạng thái communication error.
• Bộ chuyển đổi không nhấp nháy đèn TX/RX.

Nguyên nhân

Đấu nhầm cực tín hiệu

RS422 sử dụng cặp tín hiệu vi sai A(+)/B(-). Nếu đấu ngược hai dây này, thiết bị sẽ không thể giải mã dữ liệu.

Đứt cáp truyền

Cáp tín hiệu có thể bị đứt do:

• Chuột cắn.
• Rung động cơ học.
• Oxi hóa đầu nối.
• Kẹp cáp quá chặt.

Hỏng bộ chuyển đổi

Các bộ chuyển đổi USB-RS422 hoặc Ethernet-RS422 sau thời gian dài sử dụng có thể bị hỏng phần cứng.

Mất nguồn thiết bị

Một thiết bị mất nguồn cũng khiến toàn bộ đường truyền bị gián đoạn.

Cách khắc phục

• Kiểm tra sơ đồ đấu dây.
• Đo thông mạch bằng đồng hồ VOM.
• Đo điện áp vi sai trên đường truyền.
• Thử thay thế bộ chuyển đổi.
• Kiểm tra nguồn cấp của toàn bộ thiết bị.

Lỗi truyền dữ liệu chập chờn

Đây là lỗi khiến kỹ sư bảo trì mất nhiều thời gian nhất do hệ thống vẫn hoạt động nhưng không ổn định.

Dấu hiệu nhận biết

• Lúc truyền được, lúc không.
• Xuất hiện timeout ngẫu nhiên.
• Dữ liệu nhận không liên tục.
• Thiết bị tự động reconnect nhiều lần.

Nguyên nhân

Nhiễu điện từ

Các nguồn gây nhiễu phổ biến:

• Biến tần.
• Servo motor.
• Contactor.
• Relay công suất.
• Tủ điện cao áp.

Cáp truyền không đạt chuẩn

Việc sử dụng cáp điện thông thường thay vì cáp xoắn đôi chống nhiễu sẽ làm suy giảm tín hiệu.

Tiếp xúc đầu nối kém

Các đầu terminal bị lỏng hoặc oxy hóa sẽ gây mất kết nối tạm thời.

Không nối shield đúng cách

Lớp chống nhiễu của cáp nếu nối sai có thể làm tăng nhiễu thay vì giảm nhiễu.

Giải pháp

• Sử dụng cáp twisted pair shield.
• Đi dây tín hiệu riêng biệt với dây nguồn.
• Kiểm tra và siết lại terminal.
• Nối lớp shield về một đầu tiếp địa.
• Sử dụng ferrite chống nhiễu nếu cần.

Lỗi dữ liệu bị sai hoặc bị nhiễu

Trong trường hợp này, thiết bị vẫn nhận được dữ liệu nhưng nội dung dữ liệu bị sai lệch.

Dấu hiệu nhận biết

• Giá trị cảm biến nhảy bất thường.
• Dữ liệu Modbus CRC Error.
• Xuất hiện ký tự rác.
• Thông số thay đổi không đúng thực tế.

Nguyên nhân

Baudrate không đồng bộ

Ví dụ:

• Thiết bị A: 9600 bps.
• Thiết bị B: 19200 bps.

Hai thiết bị sẽ không thể hiểu được dữ liệu của nhau.

Sai cấu hình parity

Ví dụ:

• Một thiết bị dùng Even parity.
• Thiết bị còn lại dùng None parity.

Nhiễu trên đường truyền

Môi trường công nghiệp nhiều nhiễu khiến bit dữ liệu bị thay đổi.

Cáp quá dài

Khoảng cách truyền vượt quá giới hạn sẽ làm suy hao tín hiệu.

Cách khắc phục

Kiểm tra toàn bộ thông số:

• Baudrate.
• Data bit.
• Stop bit.
• Parity.

Đồng thời:

• Rút ngắn chiều dài cáp.
• Giảm tốc độ truyền.
• Sử dụng repeater RS422 nếu cần.

Lỗi truyền thông chỉ hoạt động ở khoảng cách ngắn

Nhiều hệ thống RS422 hoạt động tốt khi thử nghiệm nhưng gặp lỗi sau khi kéo cáp thực tế.

Nguyên nhân

Chọn sai loại cáp

Cáp có điện dung lớn sẽ làm méo tín hiệu ở khoảng cách xa.

Tốc độ truyền quá cao

Ví dụ:

• 115200 bps ở khoảng cách 1000 m gần như không khả thi.
• 9600 bps phù hợp hơn cho truyền xa.

Không sử dụng điện trở kết thúc

Điều này gây phản xạ tín hiệu trên đường truyền.

Cách khắc phục

Khoảng cách	Tốc độ đề xuất
Dưới 100 m	1 Mbps
100–500 m	115200 bps
500–1200 m	9600–38400 bps

Ngoài ra:

• Sử dụng cáp trở kháng khoảng 100–120 Ω.
• Lắp điện trở termination phù hợp.

Kết luận

RS422 là một chuẩn truyền thông công nghiệp có độ tin cậy cao, khả năng chống nhiễu tốt và được sử dụng rộng rãi trong các hệ thống điều khiển tự động. Tuy nhiên, các lỗi như mất tín hiệu, truyền chập chờn, nhiễu dữ liệu, phản xạ tín hiệu, chênh lệch điện áp đất hay sai cấu hình vẫn thường xuyên xảy ra trong thực tế.

---
