Công tắc dòng chảy là gì? Tìm hiểu chi tiết về công tắc dòng chảy

Trong hệ thống nước, bơm công nghiệp, và tự động hóa tại Việt Nam ngày càng phát triển, việc giám sát lưu lượng và phát hiện sự cố trong đường ống là nhiệm vụ không thể thiếu. Một trong những thiết bị quan trọng giúp đảm bảo an toàn và hiệu suất cho hệ thống chính là công tắc dòng chảy (Flow Switch).

Trong bài viết này, MTEE sẽ cùng bạn tìm hiểu chi tiết về công tắc dòng chảy, ứng dụng thực tế.

Công tắc dòng chảy là gì?

Công tắc dòng chảy là một thiết bị tự động được sử dụng để phát hiện và điều chỉnh lưu lượng chất lỏng hoặc khí trong hệ thống. Thông qua cơ chế hoạt động, công tắc dòng chảy có thể mở hoặc đóng mạch điện dựa trên mức độ hoặc tốc độ dòng chảy của chất lưu. Nói cách khác, công tắc dòng chảy là một thiết bị cảm biến, có khả năng chuyển đổi tín hiệu vật lý liên quan đến dòng chảy thành tín hiệu điện để điều khiển các thiết bị khác trong hệ thống.

Các đặc điểm chính của công tắc dòng chảy gồm:

• Có thể hoạt động theo nguyên lý cơ học, điện tử hoặc cảm biến.
• Được thiết kế để phát hiện sự thay đổi về lưu lượng chất lỏng hoặc khí.
• Tự động kích hoạt hoặc ngắt mạch điện khi đạt đến một ngưỡng nhất định.

Trong các hệ thống nước, PCCC, HVAC, hoặc tự động hóa công nghiệp, công tắc dòng chảy giúp ngăn ngừa các tình huống nguy hiểm như bơm chạy khô, hệ thống bị tắc nghẽn hoặc rò rỉ. Tại Việt Nam, thiết bị này được ứng dụng rộng rãi trong nhà máy sản xuất, khu công nghiệp, tòa nhà, và các trạm xử lý nước.

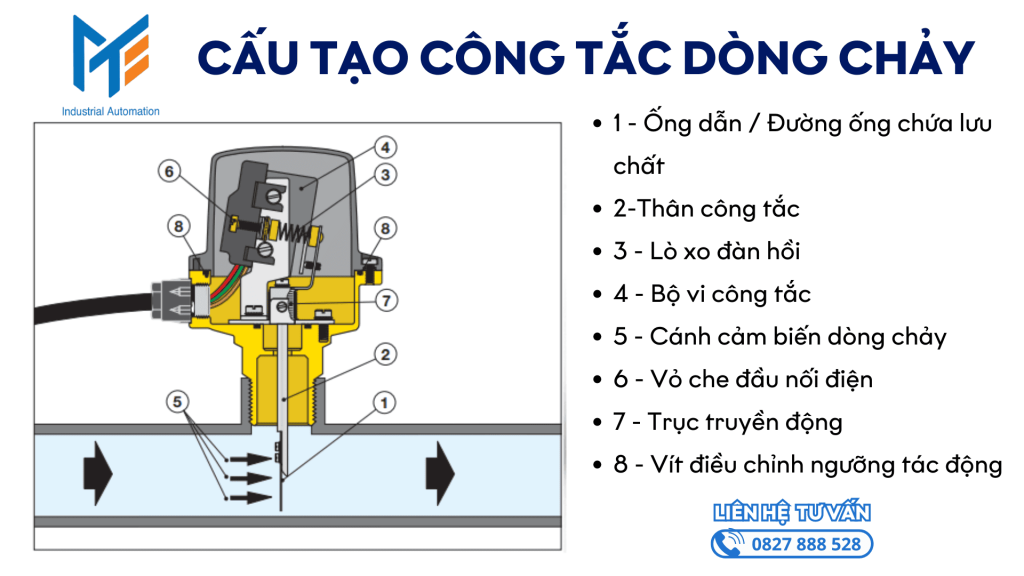

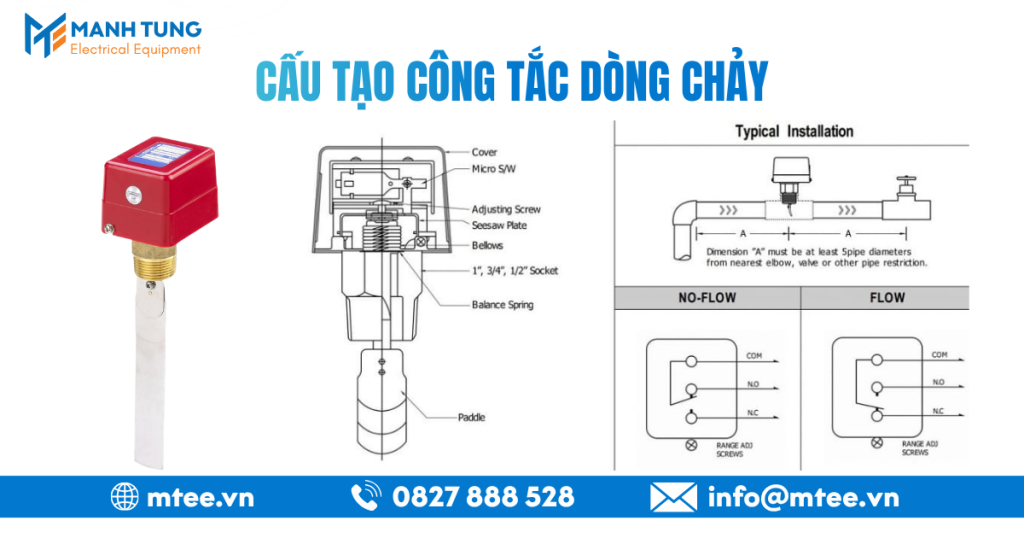

Cấu tạo của công tắc dòng chảy

Công tắc dòng chảy (Flow Switch) là thiết bị cảm biến dùng để giám sát sự di chuyển của lưu chất (nước, khí, dầu…) trong đường ống. Khi phát hiện có hoặc không có dòng chảy, thiết bị sẽ gửi tín hiệu điều khiển đến hệ thống (như máy bơm, quạt, van…).

Công tắc dòng chảy có cấu tạo tương đối đơn giản nhưng rất hiệu quả, gồm các thành phần chính sau:

• Thân thiết bị (housing): Là bộ phận bao bọc toàn bộ cơ cấu bên trong, thường được làm bằng đồng, inox hoặc nhựa, tùy thuộc môi trường sử dụng.
• Phần tử cảm biến (sensor): Trực tiếp tiếp xúc với dòng chất lỏng, có thể là lá thép, cánh quạt hoặc cảm biến điện từ.
• Cơ cấu công tắc (microswitch): Tiếp nhận tín hiệu cơ học từ cảm biến để chuyển thành tín hiệu điện.
• Bộ phận điều chỉnh: Giúp người dùng thiết lập ngưỡng phát hiện dòng chảy phù hợp.
• Cổng kết nối: Có thể là ren hoặc mặt bích, tùy vào kích thước đường ống.

Nhờ thiết kế bền bỉ, chịu áp tốt và vật liệu đa dạng, công tắc dòng chảy có thể làm việc hiệu quả trong nhiều môi trường: nước sạch, nước thải, dầu, dung dịch hóa chất hoặc khí nén.

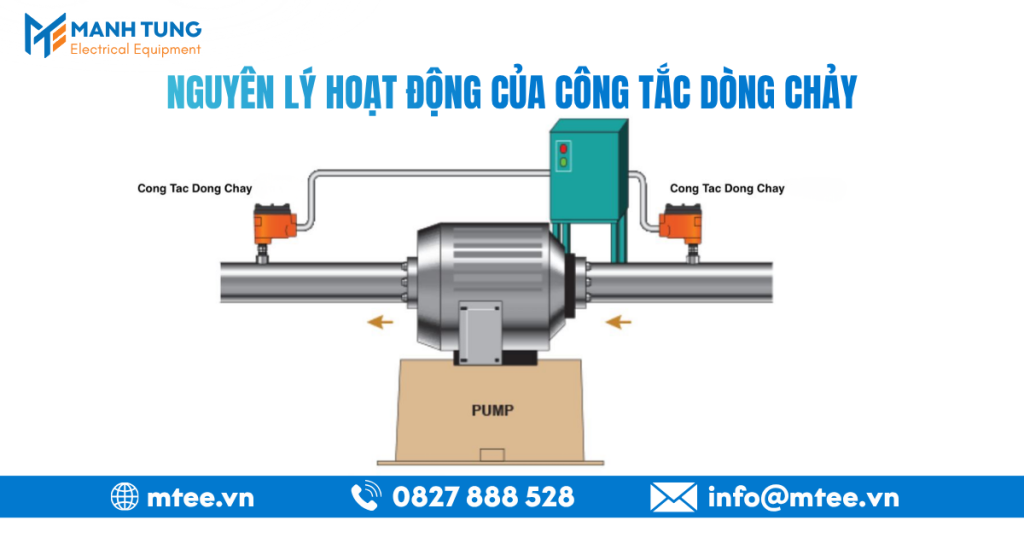

Nguyên lý hoạt động của công tắc dòng chảy

Nguyên lý hoạt động của công tắc dòng chảy dựa trên cơ chế cảm biến sẽ phản ứng khi dòng chảy vượt quá hoặc giảm xuống ngưỡng đã định trước. Khi dòng chảy đạt đến mức cài đặt, cảm biến sẽ kích hoạt bộ phận truyền động, từ đó mở hoặc đóng mạch điện để điều khiển các thiết bị khác như bơm, van hoặc hệ thống điều khiển trung tâm.

Cụ thể, quá trình hoạt động diễn ra qua các bước sau:

• Phản ứng với dòng chảy: Cảm biến của công tắc dòng chảy sẽ cảm nhận sự biến đổi của dòng chảy như tốc độ hoặc thể tích.
• Kích hoạt chuyển đổi: Khi dòng chảy vượt qua ngưỡng đã thiết lập, cảm biến sẽ gửi tín hiệu đến bộ phận truyền động.
• Điều khiển thiết bị: Tín hiệu này sẽ kích hoạt hoặc ngắt mạch điện, từ đó điều chỉnh hoạt động của các thiết bị liên quan như mở van, bật/tắt bơm hoặc điều chỉnh các hệ thống tự động khác.

Có thể tóm tắt nguyên lý hoạt động của công tắc dòng chảy như sau:

• Khi dòng chảy đạt hoặc vượt quá mức quy định, cảm biến sẽ kích hoạt cơ chế chuyển đổi trạng thái.
• Trạng thái chuyển đổi này sẽ dẫn đến việc điều khiển các thiết bị phụ trợ trong hệ thống.
• Khi dòng chảy giảm xuống dưới ngưỡng, cảm biến sẽ tự động trở về trạng thái ban đầu, đảm bảo hệ thống luôn vận hành trong giới hạn an toàn và hiệu quả.

Ví dụ: Trong hệ thống bơm nước, khi dòng nước ngừng chảy, công tắc dòng chảy sẽ ngắt điện để bảo vệ bơm khỏi chạy khô là một trong những nguyên nhân gây cháy động cơ phổ biến.

Trong tự động hóa công nghiệp, tín hiệu này có thể được truyền đến PLC hoặc SCADA để hiển thị cảnh báo, đồng thời kích hoạt các quy trình an toàn khác.

Ưu điểm và nhược điểm của công tắc dòng chảy

Ưu điểm công tắc dòng chảy:

• Đảm bảo hoạt động tự động, giảm thiểu công việc vận hành thủ công.
• Phản ứng nhanh với sự thay đổi của dòng chảy, nâng cao hiệu quả vận hành.
• Có khả năng kiểm soát và duy trì dòng chảy trong giới hạn an toàn, giảm thiểu sự cố hệ thống.
• Tiết kiệm năng lượng bằng cách tự động điều chỉnh hoạt động của các thiết bị liên quan.

Nhược điểm công tắc dòng chảy:

• Đòi hỏi bảo trì định kỳ để duy trì độ chính xác cảm biến.
• Có thể bị ảnh hưởng bởi các yếu tố môi trường như bụi bẩn, cặn bã, hoặc nhiệt độ cao.
• Chi phí đầu tư ban đầu khá cao, đặc biệt là các loại cảm biến chất lượng cao.
• Trong một số trường hợp, hoạt động không chính xác do cảm biến bị lạc lõng hoặc hỏng hóc, gây ra các phản ứng sai lệch trong hệ thống.

Như vậy, nguyên lý hoạt động của công tắc dòng chảy dựa trên cơ chế cảm biến phản ứng với sự thay đổi của dòng chảy, từ đó kích hoạt hoặc ngắt mạch điều khiển thiết bị. Hiểu rõ nguyên lý này giúp các kỹ thuật viên có thể lựa chọn, lắp đặt và vận hành thiết bị một cách hiệu quả, đảm bảo hệ thống hoạt động ổn định và bền bỉ hơn trong mọi điều kiện vận hành khác nhau.

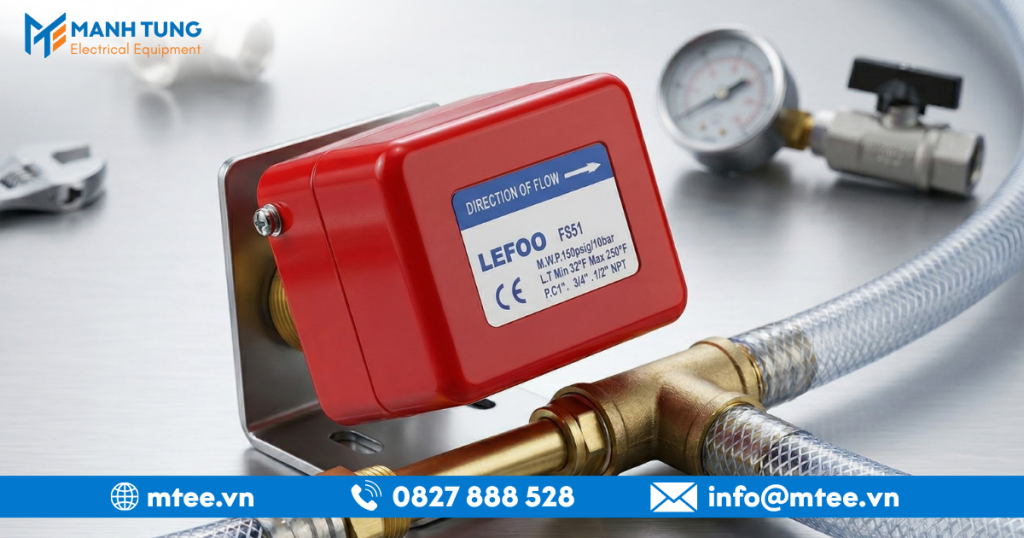

Ứng dụng của công tắc dòng chảy trong thực tế

Trong bối cảnh ngày càng phát triển của công nghệ tự động hóa và hệ thống điều khiển, công tắc dòng chảy đóng vai trò quan trọng trong nhiều lĩnh vực khác nhau. Việc ứng dụng của thiết bị này không chỉ giúp tối ưu hóa quy trình vận hành mà còn nâng cao hiệu quả và độ an toàn của các hệ thống. Dưới đây là một số ví dụ tiêu biểu về cách công tắc dòng chảy được sử dụng trong thực tế.

Trong ngành công nghiệp sản xuất

Trong ngành công nghiệp sản xuất, công tắc dòng chảy thường được sử dụng để kiểm soát và giám sát luồng chất lỏng hoặc khí trong các dây chuyền sản xuất. Một số ứng dụng điển hình bao gồm:

• Điều khiển và tự động hóa dây chuyền sản xuất: Công tắc dòng chảy giúp phát hiện sự có mặt hoặc mất mặt của chất lỏng trong hệ thống, từ đó kích hoạt hoặc ngắt các thiết bị như bơm, van hoặc hệ thống bơm trục vít.
• Bảo vệ thiết bị và hệ thống: Khi dòng chảy vượt quá hoặc thấp hơn giới hạn cho phép, công tắc dòng chảy sẽ gửi tín hiệu cảnh báo hoặc tự động ngắt hệ thống để tránh hư hỏng thiết bị hoặc gây ra sự cố an toàn.
• Kiểm soát lượng chất lỏng tiêu thụ: Trong các quá trình pha chế hoặc sản xuất, công tắc dòng chảy giúp điều chỉnh lượng chất lỏng chính xác, đảm bảo chất lượng sản phẩm cuối cùng.

Trong hệ thống xử lý nước và môi trường

Trong lĩnh vực xử lý nước và môi trường, công tắc dòng chảy đóng vai trò trung tâm trong việc duy trì chất lượng và an toàn của quá trình xử lý. Các ứng dụng cụ thể bao gồm:

• Kiểm soát mức nước và dòng chảy trong các bể chứa: Công tắc dòng chảy giúp duy trì lượng nước phù hợp trong các bể chứa, tránh tình trạng tràn hoặc thiếu hụt.
• Điều phối hoạt động của các hệ thống bơm và van: Đảm bảo các bơm hoạt động đúng theo quy trình, tránh hiện tượng quá tải hoặc hoạt động không đều.
• Giám sát sự lưu thông của chất thải: Trong các hệ thống xử lý nước thải, công tắc dòng chảy giúp phát hiện các bất thường về dòng chảy, từ đó cảnh báo để tiến hành xử lý kịp thời, giảm thiểu ô nhiễm môi trường.
• Ứng dụng trong các công trình xử lý nước sạch: Đảm bảo dòng chảy ổn định qua các hệ thống lọc hoặc xử lý, nâng cao hiệu quả của quá trình xử lý.

Trong các hệ thống tự động hóa và điều khiển nhà máy

Trong lĩnh vực tự động hóa công nghiệp, công tắc dòng chảy là thiết bị không thể thiếu trong các hệ thống điều khiển tự động, giúp nâng cao tính chính xác và tin cậy của quá trình vận hành. Các ứng dụng tiêu biểu gồm:

• Hệ thống điều khiển tự động của nhà máy: Công tắc dòng chảy tự động kích hoạt hoặc tắt các thiết bị như bơm, van, hoặc các bộ điều khiển dựa trên dữ liệu dòng chảy, giúp duy trì hoạt động ổn định của toàn bộ hệ thống.
• Tối ưu hóa quy trình sản xuất: Giúp đảm bảo lượng chất lỏng di chuyển qua từng phần của hệ thống đúng theo thiết kế, tránh lãng phí và nâng cao năng suất.
• Giám sát và cảnh báo sự cố: Khi có sự thay đổi bất thường về dòng chảy, công tắc dòng chảy sẽ gửi tín hiệu cảnh báo hoặc kích hoạt các biện pháp xử lý nhanh chóng, giảm thiểu thiệt hại và thời gian dừng máy.
• Hệ thống quản lý môi trường và tiết kiệm năng lượng: Giúp tự động điều chỉnh hoạt động của các thiết bị nhằm giảm thiểu tiêu thụ năng lượng, tối đa hóa hiệu quả vận hành.

Những ứng dụng này thể hiện rõ vai trò của công tắc dòng chảy trong việc nâng cao tính tự động, an toàn và hiệu quả của các hệ thống công nghiệp và môi trường. Từ điều khiển đơn giản đến các hệ thống phức tạp, thiết bị này đóng vai trò trung tâm trong vận hành và kiểm soát chất lượng của các quy trình công nghiệp hiện đại.

Mua hàng công tắc dòng chảy chính hãng ở đâu?

Trên thị trường hiện nay có nhiều loại công tắc dòng chảy với mẫu mã và thương hiệu khác nhau. Tuy nhiên, để đảm bảo chất lượng, độ chính xác và độ bền, bạn nên chọn mua tại các đơn vị phân phối uy tín.

MTEE cam kết:

• Sản phẩm chính hãng, bảo hành dài hạn, đầy đủ CO/CQ.
• Giá thành cạnh tranh, tư vấn chọn model phù hợp cho từng hệ thống.
• Hỗ trợ kỹ thuật trọn gói: hướng dẫn lắp đặt, kết nối tín hiệu và bảo trì định kỳ.

Kết luận

Công tắc dòng chảy là một thiết bị nhỏ nhưng có vai trò lớn trong việc đảm bảo an toàn và hiệu suất vận hành của hệ thống nước, PCCC và tự động hóa công nghiệp.
Việc hiểu rõ cấu tạo, nguyên lý và lựa chọn đúng loại thiết bị giúp doanh nghiệp giảm thiểu rủi ro, tối ưu chi phí bảo trì và nâng cao độ tin cậy vận hành.
Nếu bạn đang tìm kiếm một giải pháp đo và giám sát dòng chảy chuyên nghiệp tại Việt Nam, hãy liên hệ với MTEE đối tác đáng tin cậy cung cấp sản phẩm chính hãng.
