EMC là gì? Nguyên lý hoạt động, tiêu chuẩn và ứng dụng trong tự động hóa

EMC là gì?

EMC (Electromagnetic Compatibility) hay tương thích điện từ là khả năng của một thiết bị hoặc hệ thống điện – điện tử hoạt động ổn định trong môi trường điện từ mà không gây nhiễu đến các thiết bị khác và cũng không bị ảnh hưởng bởi nhiễu điện từ từ môi trường xung quanh. EMC được đánh giá dựa trên hai yếu tố chính là mức phát xạ nhiễu (Emission) và khả năng miễn nhiễm với nhiễu (Immunity).

EMC khác gì EMI?

Hai khái niệm này thường bị nhầm lẫn nhưng có ý nghĩa khác nhau.

EMC	EMI
Electromagnetic Compatibility	Electromagnetic Interference
Khả năng tương thích điện từ	Hiện tượng nhiễu điện từ
Mục tiêu của thiết kế	Nguyên nhân gây lỗi
Bao gồm phát xạ và miễn nhiễm	Chỉ nói về nhiễu

Có thể hiểu đơn giản:

• EMI là nguyên nhân.
• EMC là khả năng hệ thống chống lại nguyên nhân đó.

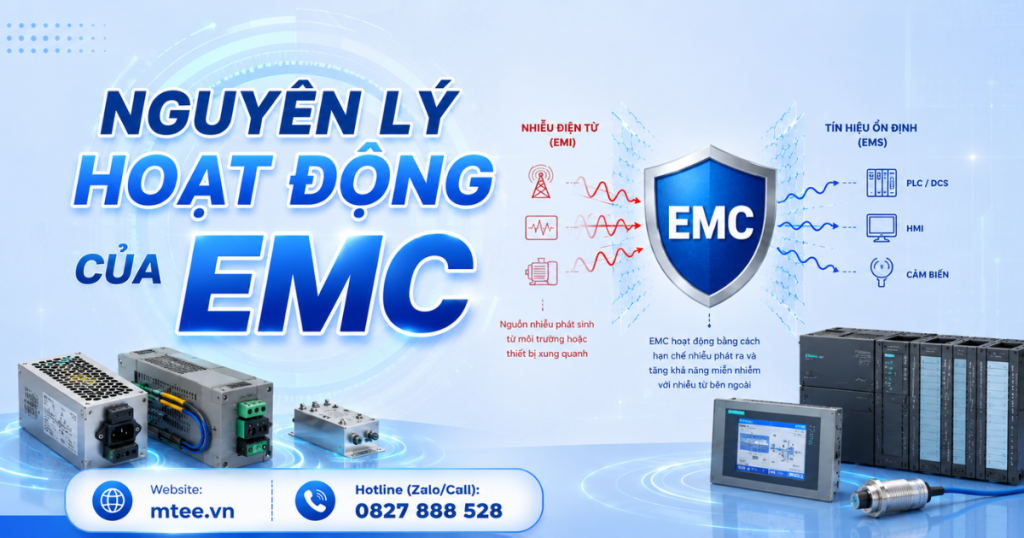

Nguyên lý hoạt động của EMC

EMC (Electromagnetic Compatibility) hoạt động dựa trên mục tiêu cân bằng giữa hai yếu tố: kiểm soát nhiễu điện từ phát ra từ thiết bị (Emission) và nâng cao khả năng chống chịu nhiễu từ môi trường (Immunity). Một hệ thống được xem là đạt yêu cầu EMC khi vừa không gây ảnh hưởng đến các thiết bị xung quanh, vừa vẫn hoạt động ổn định trong môi trường có nhiều nguồn nhiễu điện từ. Đây cũng là nguyên tắc cốt lõi của bộ tiêu chuẩn IEC 61000 về tương thích điện từ.

Kiểm soát phát xạ nhiễu (Emission)

Trong hệ thống tự động hóa, hầu hết các thiết bị điện tử đều phát sinh nhiễu điện từ trong quá trình hoạt động. Đặc biệt, các thiết bị sử dụng linh kiện đóng cắt công suất cao như biến tần, servo drive, bộ nguồn switching hay bộ điều khiển động cơ sẽ tạo ra nhiễu trên đường nguồn và bức xạ ra môi trường.

Để giảm phát xạ nhiễu, các nhà sản xuất thường áp dụng nhiều giải pháp như:

• Tích hợp bộ lọc EMC (EMC Filter).
• Sử dụng cuộn chống nhiễu (Common Mode Choke).
• Thiết kế mạch in (PCB) tối ưu.
• Bọc chống nhiễu cho cáp tín hiệu.
• Nối đất đúng kỹ thuật.
• Tối ưu bố trí linh kiện nhằm hạn chế bức xạ điện từ.

Những biện pháp này giúp thiết bị đáp ứng các giới hạn phát xạ theo các tiêu chuẩn EMC quốc tế.

Nâng cao khả năng miễn nhiễm (Immunity)

Bên cạnh việc hạn chế phát sinh nhiễu, thiết bị còn phải có khả năng chống chịu trước các tác động điện từ từ môi trường bên ngoài. Các phép thử miễn nhiễm trong họ tiêu chuẩn IEC 61000-4 mô phỏng nhiều hiện tượng thường gặp như:

• Phóng tĩnh điện (ESD).
• Xung điện nhanh (EFT/Burst).
• Xung quá áp do sét lan truyền (Surge).
• Nhiễu sóng vô tuyến (Radiated RF).
• Nhiễu dẫn trên đường nguồn và đường tín hiệu (Conducted RF).
• Sụt áp hoặc gián đoạn nguồn cấp.

Nếu thiết bị vẫn duy trì chức năng bình thường hoặc tự phục hồi sau các thử nghiệm này thì được đánh giá là có khả năng miễn nhiễm tốt.

Các tiêu chuẩn EMC phổ biến

Trong công nghiệp, EMC được đánh giá theo nhiều bộ tiêu chuẩn quốc tế.

Tiêu chuẩn	Nội dung
IEC 61000	Bộ tiêu chuẩn EMC phổ biến nhất
IEC 61000-4	Phương pháp thử miễn nhiễm (ESD, Surge, EFT, RF…)
IEC 61000-6	Tiêu chuẩn EMC chung cho môi trường công nghiệp và thương mại
CISPR	Giới hạn phát xạ nhiễu điện từ
EN 61000	Phiên bản tiêu chuẩn EMC áp dụng tại châu Âu
FCC Part 15	Quy định phát xạ điện từ tại Hoa Kỳ

Trong đó, họ IEC 61000 là nền tảng được sử dụng rộng rãi để quy định mức phát xạ, mức miễn nhiễm và phương pháp thử EMC cho thiết bị điện – điện tử.

Ứng dụng của EMC trong tự động hóa

Trong môi trường sản xuất hiện đại, hàng chục hoặc hàng trăm thiết bị điện – điện tử cùng hoạt động trong một không gian, khiến nguy cơ nhiễu điện từ luôn hiện hữu. Việc thiết kế và lắp đặt hệ thống theo yêu cầu EMC giúp đảm bảo tính ổn định, độ chính xác và độ tin cậy của toàn bộ dây chuyền.

PLC và bộ điều khiển công nghiệp

PLC là trung tâm điều khiển của hệ thống tự động hóa. Khi được thiết kế và lắp đặt đáp ứng yêu cầu EMC, PLC có thể vận hành ổn định, hạn chế tình trạng treo CPU, khởi động lại ngoài ý muốn hoặc đọc sai tín hiệu đầu vào trong môi trường có nhiều biến tần và động cơ công suất lớn.

Biến tần và Servo Drive

Biến tần và servo drive là những nguồn phát nhiễu điện từ đáng kể do quá trình đóng cắt tần số cao. Áp dụng các giải pháp EMC như bộ lọc đầu vào, cáp chống nhiễu và nối đất đúng kỹ thuật sẽ giúp giảm nhiễu phát xạ, bảo vệ các thiết bị lân cận và nâng cao độ ổn định của hệ thống điều khiển.

Hệ thống truyền thông công nghiệp

Các giao thức như Modbus RTU, Modbus TCP, PROFINET, EtherNet/IP, CANopen hay PROFIBUS đều có thể bị ảnh hưởng nếu môi trường xuất hiện nhiễu điện từ mạnh. Thiết kế đạt chuẩn EMC giúp giảm lỗi truyền dữ liệu, hạn chế mất gói tin và duy trì kết nối liên tục giữa PLC, HMI, Gateway, Remote I/O và các thiết bị hiện trường.

Hệ thống đo lường và cảm biến

Các tín hiệu analog như 4–20 mA, 0–10 V hoặc tín hiệu từ cảm biến nhiệt độ, áp suất, lưu lượng và mức thường có biên độ nhỏ nên rất dễ bị nhiễu. Việc sử dụng cáp chống nhiễu, nối đất đúng cách và bố trí dây tín hiệu hợp lý theo nguyên tắc EMC giúp nâng cao độ chính xác của phép đo và giảm sai số trong quá trình vận hành.

Tủ điện và dây chuyền sản xuất

Trong các nhà máy hiện đại, việc tuân thủ các nguyên tắc EMC ngay từ giai đoạn thiết kế tủ điện giúp giảm sự cố vận hành, hạn chế thời gian dừng máy, nâng cao độ tin cậy của thiết bị và kéo dài tuổi thọ cho toàn bộ hệ thống. Các hướng dẫn về nối đất, liên kết đẳng thế, lựa chọn cáp, che chắn và thiết bị bảo vệ cũng được khuyến nghị trong bộ tiêu chuẩn IEC 61000-5.

Những lỗi thường gặp do không đảm bảo EMC

Một số sự cố phổ biến trong nhà máy gồm:

• PLC tự reset khi biến tần khởi động.
• Tín hiệu Analog dao động bất thường.
• Cảm biến đọc sai giá trị.
• Mạng PROFINET bị mất kết nối.
• Mạng Modbus RTU lỗi CRC liên tục.
• HMI treo khi động cơ công suất lớn hoạt động.
• Servo báo lỗi Encoder.
• Gateway mất kết nối định kỳ.

Phần lớn các lỗi này có thể được giảm thiểu bằng việc thiết kế, lắp đặt và kiểm tra EMC đúng theo tiêu chuẩn.

Kết luận

EMC (Electromagnetic Compatibility) là một trong những yếu tố quan trọng quyết định độ ổn định và độ tin cậy của hệ thống tự động hóa công nghiệp. Một hệ thống đạt chuẩn EMC không chỉ hạn chế phát sinh nhiễu điện từ mà còn có khả năng hoạt động ổn định trong môi trường có nhiều nguồn nhiễu, giúp giảm thời gian dừng máy, tăng tuổi thọ thiết bị và đảm bảo hiệu quả sản xuất.

Khi thiết kế hoặc triển khai các hệ thống sử dụng PLC, HMI, biến tần, servo, Gateway, Remote I/O hay mạng truyền thông công nghiệp, việc tuân thủ các tiêu chuẩn EMC quốc tế, lựa chọn thiết bị phù hợp và áp dụng đúng các biện pháp chống nhiễu là điều cần thiết để xây dựng một hệ thống vận hành an toàn, ổn định và bền vững

---
