Hướng dẫn cài đặt biến tần Siemens Sinamics S120

SINAMICS S120 là hệ truyền động cao cấp của Siemens, được thiết kế cho các ứng dụng yêu cầu điều khiển chuyển động chính xác, đa trục và khả năng mở rộng cao. Do cấu trúc dạng module và tích hợp sâu với hệ thống điều khiển, quá trình cài đặt và commissioning SINAMICS S120 cần được thực hiện đúng trình tự kỹ thuật để đảm bảo hệ thống vận hành ổn định và an toàn.

Bài viết sau đây cung cấp quy trình cài đặt cơ bản và cấu hình ban đầu của biến tần SINAMICS S120, tập trung vào các bước quan trọng trong thực tế triển khai tại nhà máy. Nội dung phù hợp cho kỹ sư điện – tự động hóa, kỹ thuật bảo trì và đơn vị tích hợp hệ thống.

Tổng quan cấu trúc hệ thống SINAMICS S120

Một hệ SINAMICS S120 điển hình bao gồm các thành phần chính:

• Line Module: cấp nguồn và tạo bus DC
• Motor Module: điều khiển động cơ
• Control Unit (CU): xử lý điều khiển và truyền thông
• Động cơ và encoder
• PLC điều khiển và hệ thống mạng truyền thông

Việc hiểu rõ cấu trúc này là cơ sở để cài đặt phần cứng và cấu hình phần mềm chính xác.

Chuẩn bị trước khi cài đặt

Xác định yêu cầu ứng dụng

Trước khi tiến hành cài đặt, cần làm rõ:

• Số trục cần điều khiển
• Loại động cơ sử dụng (servo hoặc không đồng bộ)
• Phương thức điều khiển (tốc độ, mô-men, vị trí)
• Yêu cầu về độ chính xác, chu kỳ và tải

Những thông tin này ảnh hưởng trực tiếp đến lựa chọn module và tham số vận hành.

Điều kiện lắp đặt

Cần đảm bảo:

• Tủ điện có không gian lắp đặt và thông gió phù hợp
• Nguồn cấp đúng điện áp và công suất yêu cầu
• Hệ thống tiếp địa đúng tiêu chuẩn
• Môi trường vận hành không vượt quá giới hạn nhiệt độ và độ ẩm cho phép

Lắp đặt phần cứng

Lắp đặt module

Các module nên được lắp theo đúng thứ tự khuyến nghị của Siemens:

1. Line Module
2. Motor Module
3. Control Unit

Các module cần được cố định chắc chắn, đảm bảo khoảng cách tản nhiệt theo tài liệu kỹ thuật.

Đấu nối nguồn và động cơ

• Nguồn AC được đấu vào Line Module
• Bus DC nối từ Line Module sang Motor Module
• Động cơ đấu nối vào Motor Module theo sơ đồ tương ứng
• Encoder và các thiết bị DRIVE-CLiQ được kết nối đúng cổng

Trước khi cấp nguồn, cần kiểm tra lại toàn bộ mối nối và tiếp địa.

Kết nối truyền thông

• Kết nối Control Unit với PLC thông qua PROFINET hoặc PROFIBUS
• Thiết lập địa chỉ mạng và kiểm tra topology
• Đảm bảo cáp mạng và đầu nối đạt tiêu chuẩn công nghiệp

Cài đặt phần mềm và kết nối

Phần mềm cấu hình

SINAMICS S120 có thể được cấu hình bằng:

• TIA Portal (Startdrive)
• STARTER

Trong các dự án mới, việc sử dụng TIA Portal giúp tích hợp thuận lợi với PLC và HMI Siemens.

Kết nối online

• Kết nối máy tính với Control Unit qua Ethernet
• Thiết lập địa chỉ IP phù hợp
• Kiểm tra trạng thái online trước khi cấu hình

Kiểm tra và chạy thử

Chạy thử không tải

• Kiểm tra chiều quay
• Kiểm tra tín hiệu phản hồi
• Theo dõi dòng điện và trạng thái hệ thống

Chạy thử có tải

• Tăng tải dần theo điều kiện vận hành
• Theo dõi nhiệt độ, dòng và cảnh báo
• Đánh giá độ ổn định trong chu kỳ làm việc thực tế

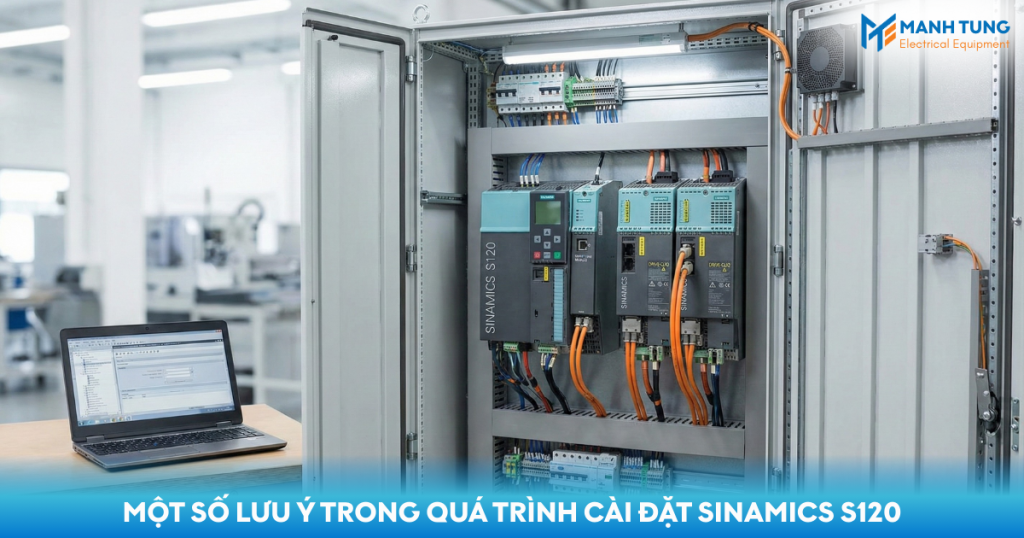

Một số lưu ý trong quá trình cài đặt SINAMICS S120

Trong quá trình cài đặt và commissioning biến tần SINAMICS S120, ngoài việc tuân thủ đúng trình tự kỹ thuật, cần đặc biệt lưu ý đến sự phối hợp giữa phần điện, điều khiển và cơ khí. Việc bỏ qua các chi tiết nhỏ trong giai đoạn này có thể dẫn đến khó khăn trong vận hành hoặc phát sinh sự cố về sau.

Trước hết, chỉ tiến hành cấp nguồn và commissioning khi hệ thống cơ khí đã được lắp đặt hoàn chỉnh. Các trục phải quay tự do, không bị kẹt cơ khí, không có tải bất thường và đã được kiểm tra căn chỉnh cơ bản. Việc chạy thử trên hệ cơ khí chưa sẵn sàng dễ gây quá dòng, lỗi bảo vệ hoặc làm sai lệch quá trình nhận dạng động cơ.

Trong quá trình cấu hình, cần sử dụng đúng dữ liệu động cơ và encoder theo thực tế lắp đặt. Không nên sao chép tham số từ dự án khác khi chưa kiểm tra sự tương thích, đặc biệt với các thông số liên quan đến dòng định mức, tốc độ tối đa, tỉ số truyền và độ phân giải encoder. Sai lệch ở các tham số này thường không gây lỗi ngay lập tức nhưng ảnh hưởng trực tiếp đến độ chính xác và độ ổn định lâu dài của hệ thống.

Khi thiết lập các giới hạn vận hành như tốc độ, gia tốc, mô-men và hành trình, nên ưu tiên giá trị an toàn trong giai đoạn chạy thử, sau đó điều chỉnh dần theo yêu cầu công nghệ. Việc đặt tham số quá cao ngay từ đầu có thể gây sốc cơ khí hoặc kích hoạt các cơ chế bảo vệ không cần thiết.

Đối với hệ thống đa trục, cần kiểm tra kỹ thứ tự DRIVE-CLiQ và cấu trúc trục trong phần mềm. Việc gán nhầm trục hoặc đảo thứ tự module có thể khiến hệ thống phản hồi sai, đặc biệt trong các ứng dụng đồng bộ chuyển động hoặc nội suy.

Trong suốt quá trình commissioning, nên lưu và sao lưu project sau mỗi bước cấu hình quan trọng. Điều này giúp dễ dàng quay lại trạng thái ổn định khi cần điều chỉnh hoặc khắc phục sự cố, đồng thời hỗ trợ tốt cho công tác bảo trì và mở rộng sau này.

Cuối cùng, SINAMICS S120 là hệ truyền động hiệu năng cao, do đó việc cài đặt và vận hành nên được thực hiện bởi nhân sự có kiến thức phù hợp về motion control. Tuân thủ tài liệu kỹ thuật của Siemens và thực hiện kiểm tra có hệ thống sẽ giúp hệ thống đạt được độ tin cậy và tuổi thọ như thiết kế ban đầu.

Kết luận

Cài đặt biến tần Siemens SINAMICS S120 là một quá trình kỹ thuật đòi hỏi sự chuẩn bị và thực hiện cẩn trọng. Khi được cài đặt đúng quy trình, hệ thống sẽ đáp ứng tốt các yêu cầu về độ chính xác, độ ổn định và khả năng mở rộng trong các ứng dụng tự động hóa hiện đại.
